Uso de un panel OEE para visualizar el rendimiento de la producción

Una empresa de fabricación es tan buena como su equipo. Pero lo que es más importante, qué tan bien la organización utiliza su equipo. Sin conocer la eficacia general del equipo (OEE) de las máquinas de producción, las empresas corren el riesgo de perder terreno en un entorno de fabricación hipercompetitivo.

Al capturar y analizar los datos OEE, los usuarios pueden comprender mejor la eficacia con la que se utiliza su equipo, lo cual es increíblemente importante dado el gran gasto de capital que representa el equipo.

Un tablero de OEE puede mostrar no solo el OEE en tiempo real de un piso de producción, sino también identificar tendencias, patrones y rutas de mejora, brindando a los fabricantes la oportunidad de mejorar la eficiencia como parte de sus iniciativas de mejora continua.

¿Qué es un panel OEE?

Un panel OEE es una función de informes de producción que muestra puntajes OEE en tiempo real para un consumo fácilmente accesible en toda la planta.

Los tableros visuales de OEE se completan con puntajes de OEE basados ​​en datos de piso de producción que se recopilaron, estandarizaron y contextualizaron.

Los tableros de OEE de MachineMetrics permiten a los usuarios finales realizar un seguimiento del progreso de los turnos, identificar áreas de bajo rendimiento de la máquina y monitorear las condiciones de la máquina.

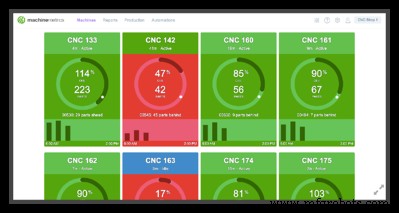

Un panel OEE de MachineMetrics muestra el rendimiento del equipo frente a objetivos predefinidos.

La eficacia general del equipo (OEE) se define como la cantidad de tiempo que una máquina de fabricación es realmente productiva. Combina tres métricas distintas:disponibilidad, rendimiento y calidad - conseguir una puntuación que represente el tiempo productivo real de una máquina. Esto ayuda a los operadores, técnicos, gerentes y altos directivos a tomar mejores decisiones para optimizar el rendimiento.

Al mostrar estas condiciones como un tablero OEE, HMI o terminal remota, los usuarios finales pueden analizar varios factores, como el turno o el tipo de máquina. También pueden observar la eficiencia operativa en muchas máquinas, analizar la efectividad entre los operadores o observar toda la fábrica en un metanivel.

Estos paneles de fabricación digital permiten agregar datos contextualizados centrados en el ser humano en el punto de uso. Además, se pueden usar con otros paneles de análisis para revisar los datos uno al lado del otro para tomar decisiones informadas, ya sea que esté en el taller o en la oficina administrativa.

¿Por qué rastrear OEE visualmente?

Los tableros OEE son necesarios para eliminar el riesgo de errores humanos y retrasos de tiempo, asegurando que el equipo se utilice para cumplir con los objetivos de producción. Para capturar OEE de manera más efectiva, las plataformas de datos de máquinas como MachineMetrics capturan datos directamente desde el control de la máquina. Esto garantiza que los datos de producción sean en tiempo real, precisos y estandarizados en todas las marcas y modelos de equipos.

Con los datos recopilados y contextualizados, se pueden mostrar en tableros intuitivos de OEE para permitir una vista en tiempo real del rendimiento. Esto asegura una visibilidad completa del piso de producción para operadores, gerentes y ejecutivos.

Al permitir que los usuarios revisen rápidamente factores como el tiempo de inactividad, la producción y otras variables, los conocimientos que afectan la calidad y la eficiencia se pueden consumir en el punto de uso. Y se pueden tomar medidas de inmediato para resolver problemas o prevenirlos por completo.

Aquí hay varias áreas en las que se requiere un tablero OEE:

OEE a lo largo del tiempo

Un tablero de OEE permite a las empresas realizar un seguimiento de OEE a lo largo del tiempo. La actividad humana en la operación de la máquina puede afectar la calidad, el tiempo de inactividad y la eficiencia operativa. El uso de paneles e informes de OEE para realizar un seguimiento del rendimiento a lo largo del tiempo significa que los gerentes pueden ver diferentes niveles de OEE por hora, turno, día, semana o cualquier otro período de tiempo que deseen.

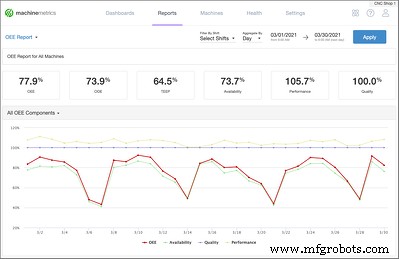

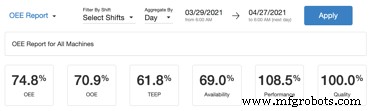

Un informe OEE de MachineMetrics que muestra las métricas clave, así como el rendimiento histórico de OEE.

Un bajo OEE en cualquiera de estos períodos puede ayudar a los gerentes a comprender las razones del tiempo de inactividad, dirigir mejor los departamentos de mantenimiento y optimizar los procesos de fabricación para mejorar significativamente su OEE. Debido a que la producción es enormemente complicada en cualquier empresa de fabricación, la capacidad de monitorear OEE gráficamente o a través de un informe de OEE puede marcar una gran diferencia en la mejora del rendimiento.

OEE con otras métricas

Las sólidas plataformas de datos de máquinas, como MachineMetrics, permiten que los tableros de OEE se utilicen junto con otros tableros para transformar la información, como el rendimiento, los objetivos de las piezas y otras métricas críticas. Los conocimientos proporcionados son más precisos que las métricas centradas en humanos.

Esta función está integrada en la vista del tablero y mejora la toma de decisiones de los usuarios. Los usuarios pueden seleccionar rápidamente entre OEE y otros paneles rápidamente. También pueden acercarse a una vista detallada o alejarse a una vista de alto nivel de grupos de máquinas o de toda la fábrica.

Esto puede ser útil para identificar áreas de oportunidad, como equipos infrautilizados, tiempo de inactividad excesivo o cuellos de botella en los procesos de producción.

El rendimiento de la máquina se puede codificar por colores en todas las métricas para mantener a los operadores actualizados sobre el progreso hacia los objetivos establecidos. Esto puede ayudar a fomentar una sana competencia entre operadores. Los esquemas de color simples de verde, naranja y rojo permiten más pistas visuales y muestran datos OEE en tiempo real.

OEE basado en datos centrados en humanos

Los días de ejecutar estudios de tiempo manuales quedaron atrás. Cuando los datos se adquieren en tiempo real, se elimina la necesidad de capturar manualmente el tiempo de ejecución, el tiempo de cambio y otra información.

Los datos centrados en el ser humano también son propensos a errores, por lo que incluso si se captura el tiempo, el motivo puede malinterpretarse o estar sesgado según la percepción del registrador. Al capturar datos mediante sensores y dispositivos, la necesidad de intervención humana se reduce significativamente, excepto en los casos en que se puede agregar a la captura de datos automatizada en forma de contextualización.

Este proceso impulsa la aplicación de mejor uso donde algunos datos agregados por humanos se capturan de manera óptima para problemas de contexto mientras se deja la captura de datos absolutos a sensores y dispositivos integrados.

Comience a rastrear OEE en tiempo real

Reserve una demostración

Los elementos de OEE

OEE se puede utilizar de forma eficaz como punto de referencia para medir el progreso. La puntuación OEE se calcula multiplicando sus tres elementos:

• Disponibilidad:la disponibilidad se mide mediante paradas planificadas y no planificadas. Las paradas planificadas incluyen cambios, cambios menores de configuración o estado de la herramienta. Las paradas no planificadas consisten en averías, atascos y escasez. Una parada por cualquiera de los motivos que haga que un operador registre un código de motivo (o, en el caso de la supervisión automática de la máquina, haga que el sistema registre un motivo de parada) es una pérdida de disponibilidad.
• Rendimiento:las pérdidas de rendimiento se producen cuando el equipo funciona a una velocidad inferior a la óptima para la especificación de esa pieza. Estas pérdidas consisten en pérdidas inevitables, como las que se producen durante el arranque, y pérdidas de proceso, cuando un proceso no está optimizado. Las pérdidas de procesos pueden resultar de tiempos de ciclo lentos, eventos de detención pequeños, un SOP roto o problemas de capacitación y mantenimiento.
• Calidad:la calidad como elemento OEE se refiere al tiempo total utilizado para producir defectos de calidad. Esto incluye piezas que pueden volver a trabajarse para volver a las especificaciones. El tiempo utilizado para producir la pieza defectuosa se resta del tiempo total, lo que reduce la puntuación OEE.

Cálculo de OEE

La puntuación OEE se calcula multiplicando tres elementos, disponibilidad, rendimiento y calidad. Los cálculos para los elementos individuales son:

• Disponibilidad =Tiempo de ejecución/Tiempo de producción planificado
• Rendimiento =(Tiempo de ciclo ideal x Recuento total)/Tiempo de ejecución
• Calidad =Conteo bueno/Conteo total

El cálculo simple para OEE es:

• OEE =Disponibilidad x Rendimiento x Calidad

O combinando los cálculos de los tres elementos:

• OEE =(Conteo bueno x Tiempo de ciclo ideal)/Tiempo de producción planificado

Cómo utilizar un panel OEE

Hay varios pros y contras asociados con los tableros de OEE.

Hacer

• Personalícelo según los KPI comerciales y el nivel de usuario:debido a que son herramientas dinámicas en tiempo real, es fácil configurar tableros simples que satisfagan las necesidades de los usuarios y respalden los KPI más importantes de la producción.
• Utilice conocimientos para mejorar la toma de decisiones:los sensores y dispositivos de monitoreo de máquinas conectan flujos de datos y permiten un análisis que refleja la condición real de la máquina. Los tomadores de decisiones tienen acceso a situaciones en vivo a medida que se desarrollan.
• Utilice OEE junto con otros paneles de métricas:OEE por sí solo no es suficiente. Úselo con otros tableros de métricas para descubrir el mayor valor de los conocimientos. Esto podría ser tan simple como hacer un seguimiento de los recuentos de piezas.
• Impulsar la mejora y la optimización de los procesos:los conocimientos proporcionados reflejan el rendimiento y el estado de la máquina, pero también ofrecen una oportunidad de mejora.

No

• Ignore los datos:la adquisición y el análisis de datos en tiempo real elimina errores, sesgos y errores causados ​​por la intervención humana. Ignorar esta información reduce el valor del tablero y reduce el ROI.
• Limite el valor de la máquina OEE:aprenda los diferentes modos y vistas del sistema dinámico. Si se deja en una vista de planta o turno, se perderá la oportunidad de una intervención positiva.
• Úselo como una herramienta disciplinaria:OEE es una de las muchas métricas de monitoreo de máquinas que pueden mejorar la eficiencia operativa. No lo use como una herramienta disciplinaria para dividir. Úselo como una herramienta para capacitar, motivar y mejorar la excelencia.

Uso de paneles OEE con MachineMetrics

MachineMetrics es el mejor sistema sólido de su clase para recopilar, estandarizar y tomar medidas sobre los datos de producción. Informes y paneles listos para usar, como paneles OEE en tiempo real. Se puede acceder a estos tableros en cada máquina, sobre el piso de producción y en las oficinas administrativas.

Con los paneles OEE de MachineMetrics, los operadores, técnicos y gerentes tienen acceso a datos personalizables y configurables que optimizan y agilizan las operaciones. Esta información en tiempo real se analiza para recopilar información que se puede usar de inmediato para tomar medidas.

El sistema es flexible y permite que los ejecutivos de la suite C y los operadores de planta accedan a la misma información simultáneamente. Esto significa que las empresas pueden usar estos tableros para tomar decisiones tanto tácticas como estratégicas, con todos operando con una única versión de la verdad.
