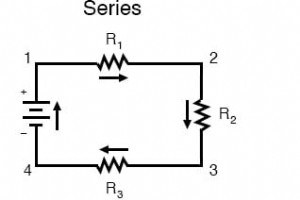

Mientras que una sola batería y una resistencia de carga es fácil de analizar, la electrónica del mundo real casi siempre involucra múltiples componentes. Entender cómo se conectan estos componentes —ya sea en serie o en paralelo— es esencial para diseñar, diagnosticar y optimizar circuitos. Conexio

SPICE (Simulation Program with Integrated Circuit Emphasis) es la herramienta estándar de la industria para simulación de circuitos. Su salida se presenta en notación científica, y los netlists de entrada aceptan tanto notación científica como prefijos métricos. Para comprender plenamente los anális

Ingresar notación científica en una calculadora de mano es sencillo una vez que conoce las teclas de comando. La mayoría de dispositivos tienen un botón E o EE que permite especificar la potencia de diez. Por ejemplo, para ingresar la masa del protón (1,67 × 10-24 g), presionaría la siguiente secuen

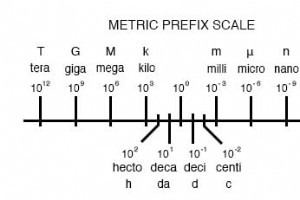

Cuando necesite expresar una cantidad usando un prefijo métrico diferente al original, el truco es simple: desplace el punto decimal a la derecha o izquierda según la distancia entre los dos prefijos en la línea numérica métrica. La línea numérica se dispone de prefijos mayores a menores, de izquier

En el Sistema Internacional de Unidades (SI), los valores de medición se expresan usando una notación compacta que reemplaza potencias de diez explícitas con prefijos alfabéticos estándar. Este sistema simplifica la comunicación de cantidades extremadamente grandes o pequeñas manteniendo la claridad

La notación científica no solo simplifica la escritura de números extremadamente grandes o pequeños, sino que también agiliza la aritmética de multiplicación y división. Esta técnica es especialmente valiosa al trabajar con cantidades en ingeniería, física y ciencia de datos. Considere la tarea de d

En muchos campos de la ciencia e ingeniería, los científicos deben trabajar con números que son astronómicamente grandes o extraordinariamente pequeños. Estos valores pueden ser tan extremos que desafían tanto nuestra capacidad mental como nuestra notación escrita. Considere dos ejemplos: Masa del p

La siguiente tabla resume los umbrales en los que la corriente eléctrica se vuelve perceptible, involuntaria o letal, basados en datos de la página de seguridad del Instituto Tecnológico de Massachusetts (MIT) y el manual de seguridad de Cooper Bussmann, Inc. Ambas fuentes acreditan a Charles F. Dal

Dominar el uso seguro y eficiente del multímetro es esencial para cualquier técnico en electrónica, protegiendo tanto al usuario como asegurando diagnósticos precisos. Aunque la idea de conectar un medidor a circuitos vivos puede sentirse intimidante, la preparación cuidadosa y la adherencia a mejor

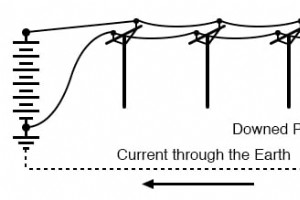

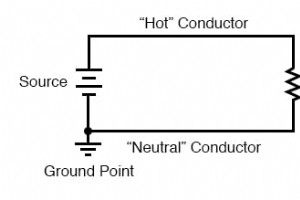

En cualquier sistema de potencia, una conexión a tierra confiable es esencial para una operación predecible y segura. Sin ella, el voltaje entre cualquier punto del circuito y tierra puede variar impredeciblemente, creando un riesgo serio de choque. Al poner a tierra un lado de la fuente de voltaje,

Si bien el contacto directo con un circuito energizado es el peligro más obvio, los entornos cotidianos pueden albergar amenazas eléctricas ocultas que toman a muchos por sorpresa. La resistencia de la piel juega un papel crucial en determinar cuánta corriente puede pasar por el cuerpo. Una resisten

Los accidentes eléctricos siguen representando un riesgo grave incluso con procedimientos estrictos de lock‑out/tag‑out. Una respuesta rápida y experta es crítica para salvar vidas. Cómo Asistir a una Víctima de Choque Eléctrico Detenga la fuente de energía. Apague inmediatamente el interruptor de

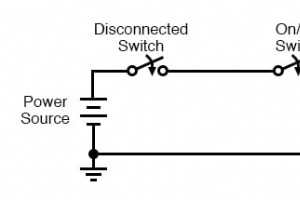

Antes de trabajar en cualquier circuito, siempre desconecte la energía. Solo cuando se eliminan todas las fuentes de energía dañina, un sistema puede considerarse seguro. En entornos industriales, esto se denomina colocar el equipo en un Estado de Energía Cero. Aunque el enfoque aquí es seguridad el

Cuando los letreros de seguridad advierten, ¡No es el voltaje lo que mata, es la corriente!, la verdad es matizada. El voltaje solo es inofensivo, pero es el voltaje el que impulsa la corriente a través de un cuerpo, y esa corriente es la que puede quemar tejidos, congelar músculos e inducir arritmi

La electricidad demanda un circuito cerrado para sostener el flujo. Consecuentemente, el breve choque de la descarga estática ocurre solo mientras se iguala la carga entre dos objetos, haciendo que tales choques sean típicamente inofensivos. Los riesgos de choque surgen solo cuando la corriente pued

La descarga eléctrica puede variar desde un hormigueo inofensivo hasta un evento que amenaza la vida. Mientras que las descargas estáticas a menudo dejan solo molestia breve, los circuitos de alta potencia pueden causar lesiones graves, siendo el dolor solo el síntoma superficial. Cuando la corrient

En este capítulo, confrontamos una omisión frecuente en la educación electrónica: la negligencia de la seguridad eléctrica integral. Cualquiera que interactúe con electricidad merece una guía clara y accionable. Los editores que omiten este conocimiento esencial ponen inadvertidamente a los lectores

Cuando se aprovechan correctamente, las computadoras se convierten en aliados indispensables en ciencia e ingeniería. Una de las aplicaciones más poderosas es la simulación de circuitos eléctricos. Estos programas permiten a los diseñadores evaluar conceptos rápidamente, reduciendo tanto tiempo como

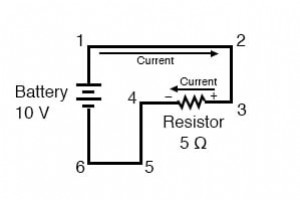

En un circuito DC típico alimentado por una sola batería, la corriente convencional fluye desde el terminal positivo (+) hacia el negativo (–). En el ejemplo siguiente, la corriente circula en sentido horario a través de los puntos 1 → 2 → 3 → 4 → 5 → 6 y de vuelta al 1. Cuando la corriente pasa a t

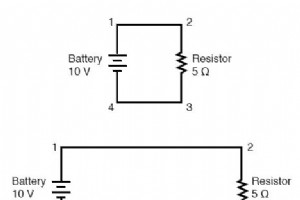

Hasta ahora, hemos examinado circuitos simples de una batería y una resistencia sin considerar los cables de conexión. Pero, ¿influye la longitud del cable o la forma del circuito en nuestros cálculos? Los siguientes diagramas aclaran la respuesta. En la mayoría de análisis de libros de texto, los
