Por Qué la Puesta a Tierra Importa: Previniendo el Shock desde un Solo Cable
La electricidad demanda un circuito cerrado para sostener el flujo. Consecuentemente, el breve choque de la descarga estática ocurre solo mientras se iguala la carga entre dos objetos, haciendo que tales choques sean típicamente inofensivos.

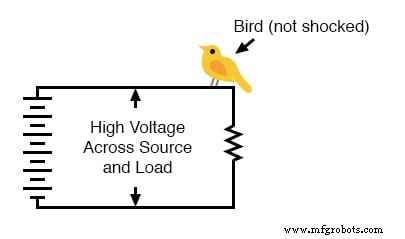

Los riesgos de choque surgen solo cuando la corriente puede entrar y salir del cuerpo a través de dos puntos de contacto distintos. Este principio explica por qué los pájaros se posan seguros en líneas de alta tensión —hacen contacto en un solo punto, así que ningún voltaje impulsa corriente a través de sus cuerpos.

Para que la corriente atraviese un conductor, debe existir un voltaje entre dos puntos; el voltaje nunca es inherente a un solo punto. Por tanto, un pájaro tocando solo un cable no experimenta voltaje a través de su cuerpo, y no puede fluir corriente.
Aunque los pájaros pueden tocar con ambos pies el mismo conductor, sus pies permanecen eléctricamente comunes —no existe diferencia de potencial entre ellos. Esto elimina la fuerza motriz para la corriente a través del pájaro.

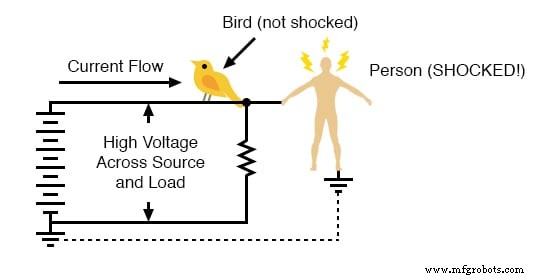

Muchos podrían pensar que tocar solo un cable vivo es siempre seguro, pero los humanos típicamente están parados en el suelo. Si el conductor vivo de un sistema de potencia está referenciado a tierra, tocar ese cable completa un circuito a través del suelo, representando un peligro de choque.

El símbolo de tierra —tres barras horizontales de ancho decreciente— representa un conductor metálico enterrado profundamente para proporcionar un camino de baja impedancia a tierra. Cuando los pies de una persona contactan el suelo, efectivamente se unen al circuito en un segundo punto, completando el bucle.
Los estudiantes a menudo preguntan:
- ¿Por qué incorporar un punto de tierra si puede crear un camino de choque?
- ¿Protegen los zapatos contra choques basados en tierra?
- ¿Podría la tierra servir como conductor confiable en sistemas de potencia?

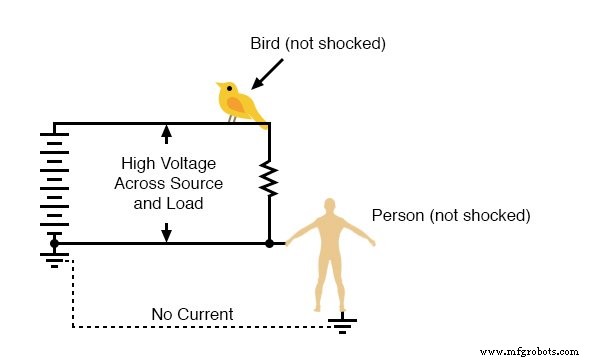

La puesta a tierra de un circuito asegura que un terminal esté siempre a potencial cero respecto a tierra, haciendo ese punto seguro al tacto. Por ejemplo, si el riel inferior del diagrama está conectado a tierra, una persona contactándolo no recibe choque aunque sus pies toquen la tierra.

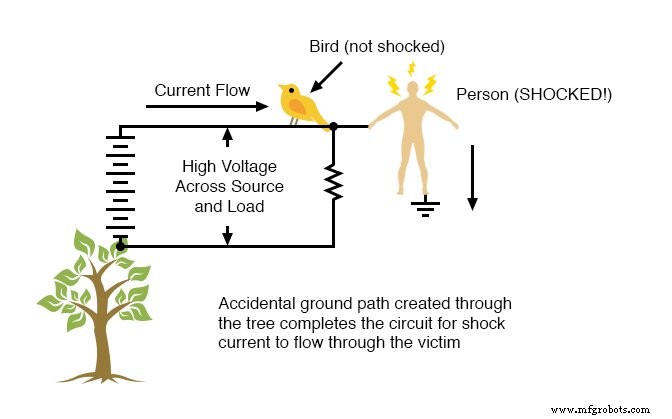

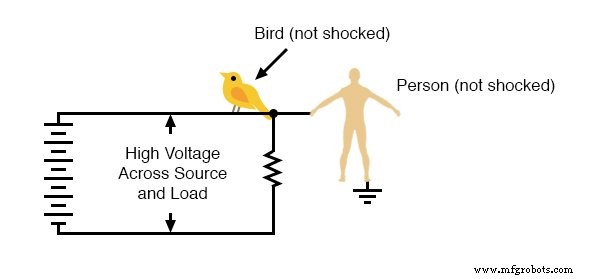

En un sistema sin tierra, tocar cualquier punto único normalmente sería seguro porque no existe un camino completo a través del cuerpo. Sin embargo, fallas a tierra accidentales —como una rama de árbol que une un conductor vivo a la tierra— pueden crear un circuito peligroso.

Las fallas a tierra surgen de diversas fuentes: aisladores contaminados, infiltración de agua subterránea, o fauna que une conductores. Estas fallas son impredecibles, y una sola conexión accidental puede transformar un punto previamente seguro en uno peligroso.

Fallas a Tierra
Las fallas a tierra pueden ser desencadenadas por:
- Acumulación de suciedad en aisladores creando una película conductora de agua durante la lluvia.
- Ingreso de agua en conductores enterrados.
- Pájaros uniendo conductores a postes de soporte.
Como la ocurrencia de una falla es aleatoria, el único punto garantizado seguro en un sistema sin tierra es uno explícitamente unido a tierra. Por esto, los diseños industriales y residenciales exigen puesta a tierra según normas NEC e IEEE.

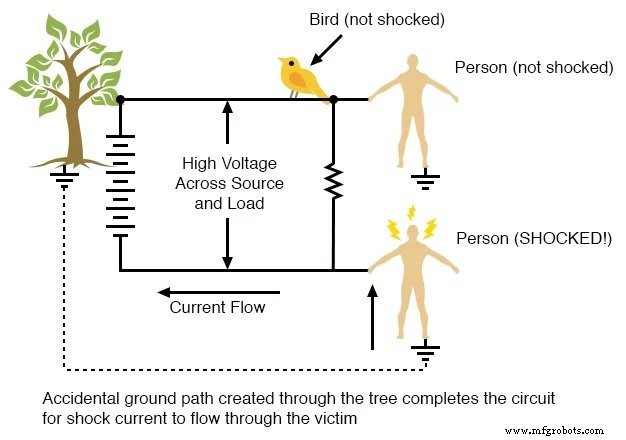

Considere un árbol contactando el cable superior: todo el circuito se pone a tierra en ese punto, dejando el cable inferior a voltaje de línea completo respecto a tierra —exactamente lo opuesto a un escenario típico de falla a tierra.

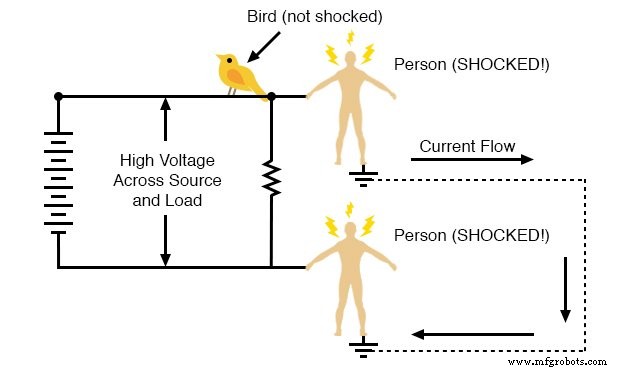

En un sistema verdaderamente sin tierra, dos personas tocando cables separados pueden crear un camino letal: la corriente fluye de una a través de la tierra a la otra. El único animal verdaderamente seguro es el pájaro que permanece eléctricamente aislado de tierra.

Así, la puesta a tierra es una medida de seguridad deliberada, no un factor de riesgo. Garantiza un único punto de tacto seguro y limita el voltaje disponible en cualquier ubicación sin tierra.
Respecto al calzado, las suelas de goma proporcionan aislamiento modesto (típicamente 20 MΩ para suela de goma seca). Sin embargo, el calzado común no está diseñado para seguridad eléctrica; la humedad o el sudor pueden reducir drásticamente la resistencia, bajándola a 5–20 kΩ. Se requieren zapatos y tapetes de seguridad especializados, y deben mantenerse secos y limpios.
La investigación sobre resistencia de contacto humano muestra:
- Contacto mano/pie aislado con goma: ~20 MΩ.
- Contacto suela de cuero seco: 100 kΩ–500 kΩ.
- Contacto suela de cuero mojado: 5 kΩ–20 kΩ.
La tierra seca es un mal conductor, pero su resistencia puede caer en presencia de humedad o electrolitos, volviéndose capaz de transportar corrientes peligrosas desde sistemas de alto voltaje.
El concreto típicamente ofrece menor resistencia debido al agua inherente y contenido iónico, mientras que la base de aceite del asfalto proporciona mayor resistencia.
Repaso
- El choque requiere dos puntos de circuito y voltaje a través del cuerpo.
- La puesta a tierra conecta un punto del circuito a tierra, asegurando que ese punto sea seguro al tacto.
- Una falla a tierra es un puente no intencional entre un conductor y tierra.
- El calzado y tapetes de seguridad especializados deben estar secos y limpios; los zapatos ordinarios no garantizan protección.
- Incluso la tierra seca puede conducir suficiente corriente para ser letal cuando hay alto voltaje presente.
