Circuito con interruptor: guía práctica de circuitos eléctricos básicos

Piezas y Materiales

• Batería de 6 voltios
• Lámpara incandescente de bajo voltaje (p. ej., Radio Shack #272‑1130 o equivalente)
• Largos tramos de cable calibre 22 o mayor
• Interruptor toggle on-off estándar (disponible en cualquier ferretería)

¿Por qué usar un interruptor doméstico?

Los interruptores toggle estándar son baratos, duraderos y seguros para experimentos alimentados por batería. Evita dimmers; la simple acción on-off ilustra mejor el comportamiento básico del circuito.

Referencias Cruzadas

Lecciones en Circuitos Eléctricos, Volumen 1, Capítulo 1: «Conceptos Básicos de Electricidad»

Objetivos de Aprendizaje

• Entender cómo un interruptor controla el flujo de corriente.
• Usar un óhmetro para verificar la operación del interruptor.

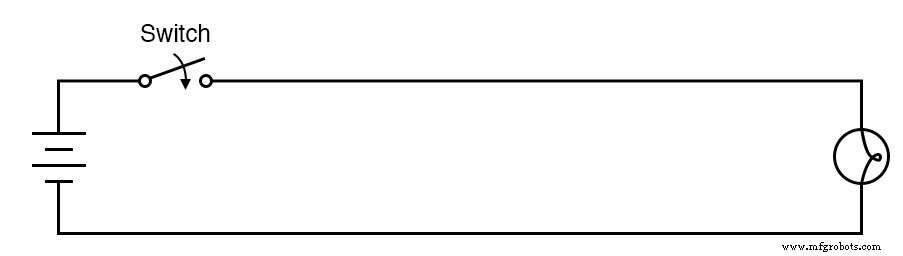

Diagrama Esquemático

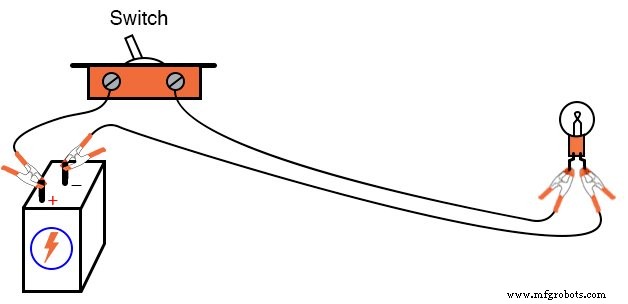

Ilustración

Instrucciones

Construye un circuito de una batería, un interruptor, una lámpara como se muestra. Los cables largos enfatizan cómo un interruptor puede controlar corriente sin importar la longitud del circuito.

1. Conecta los terminales de la batería a la lámpara e interruptor como indica el esquema.
2. Usa un voltímetro para medir:
   • Voltaje de la batería (a través de los terminales)
   • Voltaje del interruptor (a través de los tornillos terminales)
   • Voltaje de la lámpara (con el interruptor en posiciones abierta y cerrada)
3. Observa que cuando el interruptor está apagado (abierto), la lámpara se apaga inmediatamente —igual que si un cable se desconectara.
4. Nota que cualquier ruptura en el circuito, en cualquier punto, causa que la lámpara se desenergice.

Hojas de Trabajo Relacionadas

• Hoja de Trabajo Interruptores
