Circuitos de interruptores táctiles:introducción a circuitos simples

Cuando se trata de sensores táctiles, los circuitos de interruptores táctiles se encuentran entre los más simples. A pesar de su simplicidad, estas increíbles piezas de tecnología están en todas partes. Las pantallas táctiles, por ejemplo, son solo conjuntos de interruptores táctiles en la parte superior de una pantalla. Tienen otras amplias aplicaciones, incluidos interruptores de pared, lámparas e incluso terminales de computadoras públicas.

Este artículo le brindará toda la información que necesita sobre los circuitos de interruptores táctiles. Eso será todo lo que necesita para agregar funciones táctiles modernas a sus dispositivos eléctricos o electrónicos.

Ilustración del circuito táctil

¿Cómo funciona un circuito de interruptor táctil?

Los circuitos de interruptores táctiles son esencialmente interruptores normales, aunque con sensores especiales. En este caso, cuando los sensores detectan algún cambio en los estímulos por contacto directo, reaccionan cerrando un interruptor. A su vez, permite que la corriente fluya. El tipo de sensor utilizado a menudo será lo que determine el funcionamiento interno del interruptor. Los sensores táctiles que componen los tipos modernos de interruptores táctiles se clasifican en las siguientes categorías:

1. Interruptores táctiles capacitivos. Estos utilizan la capacitancia del cuerpo humano para activar el flujo de corriente, que controla la apertura y el cierre del interruptor.
2. Interruptores táctiles resistivos. – Este tipo se basa en la presión del tacto para reducir la resistencia entre dos superficies electroconductoras.
3. Interruptores táctiles piezoeléctricos. – Estos son menos comunes en muchas aplicaciones modernas, ya que funcionan según el principio de unión mecánica de la cerámica piezoeléctrica. Funcionan tanto para materiales aislantes como conductores, pero son más costosos de producir.

7 circuitos de interruptores táctiles diferentes

Hay muchos tipos de interruptores táctiles y cada uno actúa como un componente electrónico importante en los dispositivos que los utilizan. Los tipos comunes incluyen:

1. Un simple circuito de interruptor de encendido y apagado

Para este circuito, solo necesitará un solo MOSFET y un solo relé. Funcionan utilizando energía eléctrica que es tan pequeña como un voltaje de suministro de CC de 9 V al circuito. Su principio de funcionamiento es que cuando toca los terminales Ground y Gate, el aparato está en estado APAGADO. Cuando la puerta y el suministro se conectan debido al contacto, el interruptor está en estado ENCENDIDO.

Interruptor táctil

2. Circuito de interruptor táctil con temporizador 555

Este circuito de interruptor táctil de ENCENDIDO y APAGADO bastante simple tiene mucho en común con el grupo de voltaje 2. El factor diferenciador clave son los temporizadores de circuito integrado incluidos. Estos podrían ser NE555 o LM555. El circuito del interruptor táctil, en este caso, tiene dos paneles táctiles, uno para cada estado. Funciona utilizando la alta impedancia de entrada del pin disparador del 555 IC. Luego, el voltaje inducido del cuerpo humano aumenta durante un tiempo determinado por C1 y R1. Después de eso, el transistor activa el relé, que luego activa la carga.

3. Circuito de interruptor de palanca táctil usando puerta NAND

Aquí, una puerta lógica digital 4011 forma la base del circuito del interruptor táctil. El segundo pin en el IC es la lógica "HI". Tocar la placa conectada al segundo pin da como resultado una lógica ALTA. Cuando no hay contacto con el plato, hay lógica BAJA. La inclusión de la resistencia de 22 ohmios en el pin 1 hace que el circuito sea susceptible al contacto.

4. Circuito de interruptor activado por contacto

Este tipo suele formar parte de los circuitos digitales integrados. Utiliza una sola placa de metal y funciona como un interruptor típico de ENCENDIDO y APAGADO. El circuito del interruptor utiliza un IC para recibir señales eléctricas del dedo. Eso es lo que se convierte en la señal digital que desencadena un cambio de los estados de APAGADO o ENCENDIDO.

5. Interruptor táctil simple usando transistor

Es una versión actualizada del circuito de interruptor táctil de encendido y apagado simple original. A menudo es un reemplazo del original cuando el IC que controla las operaciones del interruptor resulta ser engorroso. El interruptor táctil simple usa solo un transistor. Los contactos A y B se conectan cuando el interruptor necesita retransmitir. Este relé se libera cuando los contactos B y C reciben estímulos del tacto.

6. Circuito de interruptor de placa táctil usando UJT

Como su nombre indica, utiliza el UJT 2N3819 como principal componente de conmutación. Es beneficioso cuando el interruptor es parte de dispositivos que no siempre están cerca de las líneas eléctricas. Al tocar los metales 1 y 2, el interruptor se enciende. Tocar los metales 2 y 3 activa el relé, lo que resulta en un estado APAGADO.

7. Circuito del controlador de motor táctil usando SCR y Schmitt Trigger

En comparación con los otros tipos, este es bastante complejo. Tocar la placa de metal en el circuito hace que el circuito disparador Schmitt tome una señal del circuito oscilador. También empuja una corriente de polarización a la base de Q1-2N5088. Eso activa un SCR1 que impulsa el motor de 12 V.

Cómo hacer un circuito de interruptor táctil simple

Construir un circuito de interruptor táctil no es tan complicado como solía ser en el pasado. En estos días, los componentes electrónicos básicos se pueden usar en lugar de interruptores táctiles sofisticados y microcontroladores costosos. Significa que con componentes como transistores y resistencias, puede construir un circuito de interruptor táctil simple.

Componentes del proyecto

Para empezar, los componentes que necesitará para este proyecto incluyen:

• Una placa de pruebas o nuestra placa de circuito impreso (PCB).
• Una fuente de alimentación de 9 voltios
• Cables de conexión
• 2 cables de cobre duro o tiras de metal
• Un transistor NPN BC547
• LED de 5 mm
• Una resistencia de 270 ohmios
• resistencia de 100k ohmios

Para construir el circuito, los pasos que debe seguir son los siguientes:

1:Conecte los transistores BC547 en la placa de pruebas o en la PCB.

2:Con un cable de puente, conecte el pin base del primer transistor al pin emisor de su segundo transistor.

3:Conecte la resistencia de 100 K ohmios entre el pin colector del segundo transistor y el pin VCC.

4:Conecte la resistencia de 270 ohmios y el LED al pin colector del primer transistor.

5:Con otro cable puente, conecte el pin emisor del primer transistor a GND.

6:Conecte las tiras de metal entre la resistencia de 100 K ohmios y el pin base del segundo transistor.

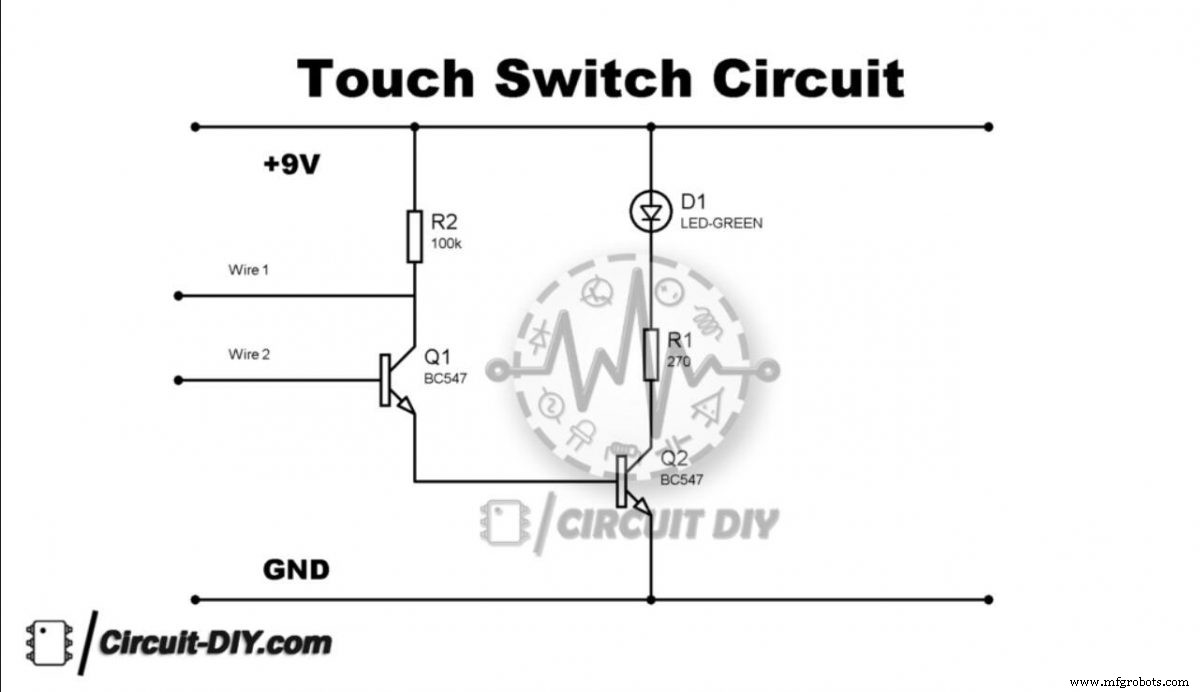

Circuito de interruptor táctil simple

Una vez que haya completado todos estos pasos, puede proceder a ver si el circuito está funcionando. Toque las tiras de metal conectadas al circuito para comprobar si funciona según lo previsto. Este simple interruptor puede tener una amplia gama de aplicaciones. Por ejemplo, puede usarlo para detectar voltajes perdidos o acumulación electrostática. Otro caso de uso común es en áreas polvorientas o húmedas donde los interruptores típicos no serían adecuados.

Conclusión

Los circuitos de interruptor táctil son beneficiosos. Afortunadamente, incorporarlos al diseño electrónico moderno nunca ha sido tan fácil. Son fáciles de construir, especialmente con los componentes correctos. Puede consultarnos algunos de los mejores componentes. Eso es todo lo que necesita para comenzar su proyecto de bricolaje que utiliza un interruptor táctil.
