Entendiendo Circuitos en Serie y Paralelo: Cómo Funcionan y Por Qué Importan
Mientras que una sola batería y una resistencia de carga es fácil de analizar, la electrónica del mundo real casi siempre involucra múltiples componentes. Entender cómo se conectan estos componentes —ya sea en serie o en paralelo— es esencial para diseñar, diagnosticar y optimizar circuitos.
Conexiones en Serie y Paralelo
Cuando intervienen más de dos componentes, pueden organizarse en una de dos topologías fundamentales: serie o paralelo. Cada arreglo imparte características eléctricas distintas que afectan la distribución de voltaje, el flujo de corriente y la resistencia total.
Configuración en Serie

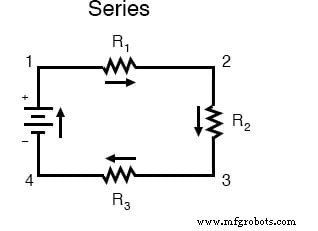

En un circuito en serie, los componentes se enlazan extremo a extremo, creando un único camino ininterrumpido para la corriente. Por ejemplo, tres resistencias (R1, R2, R3) conectadas en serie forman una cadena desde un terminal de la batería al otro.

Las etiquetas de subíndice en cada resistencia son solo identificadores; no denotan el valor de la resistencia. Como hay un solo camino continuo, la misma corriente fluye a través de cada componente, y la resistencia total es la suma de las resistencias individuales.
Configuración en Paralelo

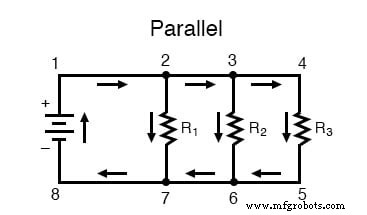

En contraste, un circuito en paralelo ofrece múltiples caminos independientes para la corriente. Tres resistencias pueden organizarse de modo que cada una provea una rama distinta entre los mismos dos puntos de voltaje.

Cada rama —como el camino a través de R1, el de R2, y el de R3— comparte el mismo voltaje en sus extremos. La resistencia total es menor que la resistencia individual más pequeña, calculada usando la fórmula del recíproco.
Circuitos Híbridos Serie-Paralelo

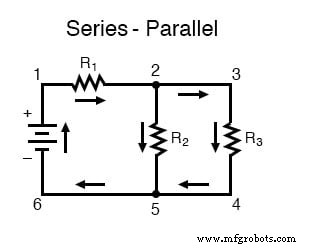

Los diseños reales a menudo combinan elementos en serie y paralelo. Un ejemplo clásico tiene dos bucles: uno que atraviesa R1 y un segundo que pasa por R1, R2 y R3 juntos.

Aquí, R2 y R3 forman un par en paralelo, mientras R1 está en serie con su resistencia combinada. Analizar tales circuitos requiere dividirlos en secciones manejables de serie y paralelo.
Recapitulación de Conceptos Clave
Conexión en Serie
Los componentes se conectan extremo a extremo, resultando en un solo camino de corriente y resistencia acumulativa.
Conexión en Paralelo
Los componentes comparten los mismos dos nodos, creando múltiples caminos. Cada rama ve el voltaje de alimentación completo, y la resistencia total disminuye.
- Serie: un camino de corriente continuo.
- Paralelo: múltiples caminos, voltaje compartido, resistencia total reducida.
- Rama: un solo camino en un circuito paralelo, típicamente definido por un componente de carga.
Para práctica práctica, descargue la Hoja de Trabajo de Circuitos DC Serie-Paralelo para reforzar estos conceptos.
