Fotocorriente Significativamente Mejorada en Nano láminas de Aislante Topológico de Alta Conductancia

Resumen

Reportamos un estudio sistemático de generación de fotocorriente en nano láminas Sb₂Se₂Te abarcando dos órdenes de conductancia. La fotocorriente escala linealmente con tanto potencia de luz como corriente oscura, y la responsividad aumenta proporcionalmente con la conductancia de la lámina. En vacío la responsividad es independiente de intensidad de iluminación, mientras en aire ambiente cae drásticamente a bajas densidades de potencia. La ratio de responsividad aire/vacío sigue una dependencia de ley de potencia inversa negativa, que atribuimos a bloqueo estadístico por moléculas adsorbidas en superficie. Medidas resueltas en tiempo revelan constante de decaimiento dependiente del espesor y constante de tiempo mayor a presión ambiente reducida. Nuestros datos establecen la conductancia como parámetro intrínseco clave para optimizar fotocorriente y proveen marco para interpretar efectos de bloqueo molecular en fotodetectores de aislante topológico.

Introducción

Elevar la respuesta de fotocorriente es meta central en investigación de fotodetectores. Porque la profundidad de penetración óptica en semiconductores bulk es típicamente solo pocos nanómetros, los estados de superficie dominan la fotorrespuesta. Materiales con grandes ratios superficie-volumen —como nanohilos, grafeno, dicalcogenuros de metales de transición y aislantes topológicos— han atraído intenso estudio. Reportes recientes muestran valores de fotocorriente abarcando más de dos órdenes de magnitud en sistemas de materiales similares. Mientras variaciones en protocolos de crecimiento y condiciones experimentales explican parte de esta dispersión, propiedades electrónicas intrínsecas como la conductancia han recibido menos atención. Aquí investigamos cómo la conductancia intrínseca de lámina de nano láminas Sb₂Se₂Te gobierna su comportamiento de fotocorriente, proveyendo una métrica eléctrica directa para predecir fotorrespuesta.

Método Experimental

Sb, Se y Te de alta pureza (99.995%) se mezclaron en ratio estequiométrico para Sb₂Se₂Te, fundieron a 700-800 °C por 20 h y enfriaron lentamente en tubo cuarzo evacuado. Los cristales bulk resultantes se usaron como varillas de alimentación para horno de zona flotante resistivo (RHFZ). Tras crecimiento, los cristales se exfoliaron para exponer plano basal tipo espejo. Raman, EDS, XPS y DRX confirmaron fase cristalina y alta cristalinidad, consistente con datos ARPES y Shubnikov-de Haas de trabajo previo. Nano láminas se obtuvieron por exfoliación mecánica sobre sustratos 300 nm SiO₂/n-Si con electrodos Ti/Au pre-patronados. Contactos Pt se depositaron por litografía haz de iones enfocado (FIB), produciendo interfaces óhmicas (Fig. 1). Microscopía de fuerza atómica midió espesores de lámina de 58 nm, 178 nm y 202 nm para muestras A, B y C respectivamente. Medidas I-V dos puntas con Keithley 4200-SCS cuantificaron conductancia (G) para cada lámina, proveyendo parámetro clave para estudios subsecuentes de fotocorriente.

Resultados y Discusión

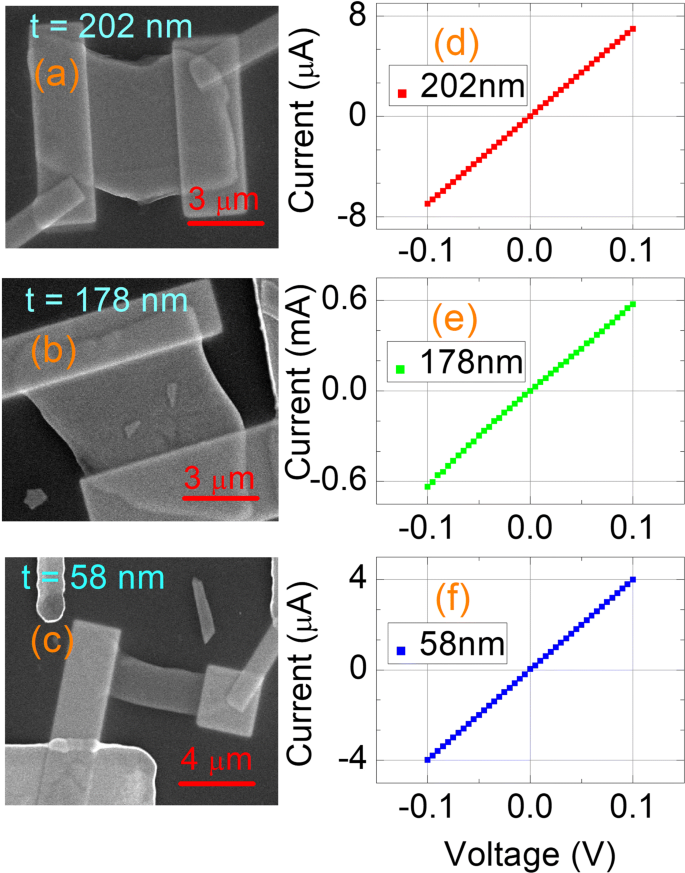

La Figura 1d-f confirma comportamiento óhmico I-V. Las conductancias medidas fueron 4×10⁻⁵ S (202 nm), 0.006 S (178 nm) y 7×10⁻⁵ S (58 nm), todas excediendo 1000 S m⁻¹ e indicando excelente calidad cristalina. Fotocorriente versus potencia de luz (532 nm) es lineal para todas las muestras (Fig. 2). La relación puede expresarse como I_on = β P^α + I_off, donde α≈1 para cada espesor, confirmando absorción óptica consistente a través de la serie. Importantemente, la ratio β/G ≈ 1.1×10⁵ A W⁻¹ S⁻¹ para todas las láminas, demostrando que la fotocorriente escala directamente con la conductancia efectiva.

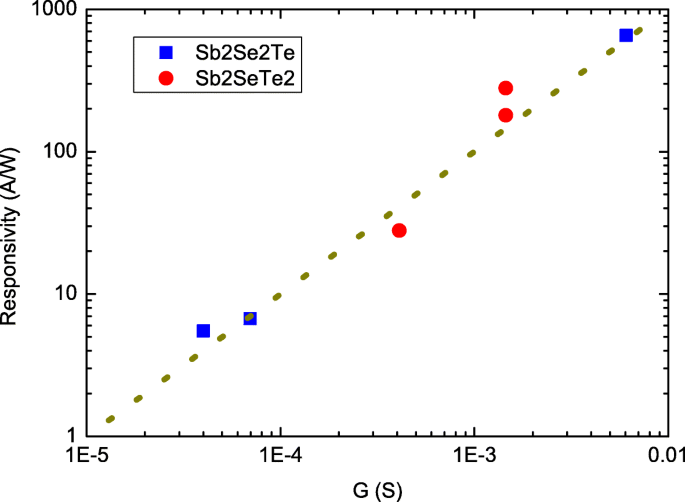

La fotocorriente I_ph se define como I_on – I_off. Porque la profundidad de penetración óptica en Sb₂Se₂Te (~20 nm) es menor que todos los espesores de lámina, los pares electrón-hueco generados residen cerca de la superficie y traversan el canal metálico a los contactos. Bajo sesgo aplicado V, I_ph = V G, así la fotocorriente es directamente proporcional a la conductancia. Según esto, la responsividad R = I_ph/(P S) (Ec. 1) escala linealmente con G, como se muestra en Fig. 3. A diferencia de muchos fotodetectores de aislante topológico donde R disminuye con potencia creciente, nuestras medidas en vacío revelan R independiente de P, confirmando que la profundidad de penetración de luz permanece limitada a la región superficial en el rango de potencia estudiado.

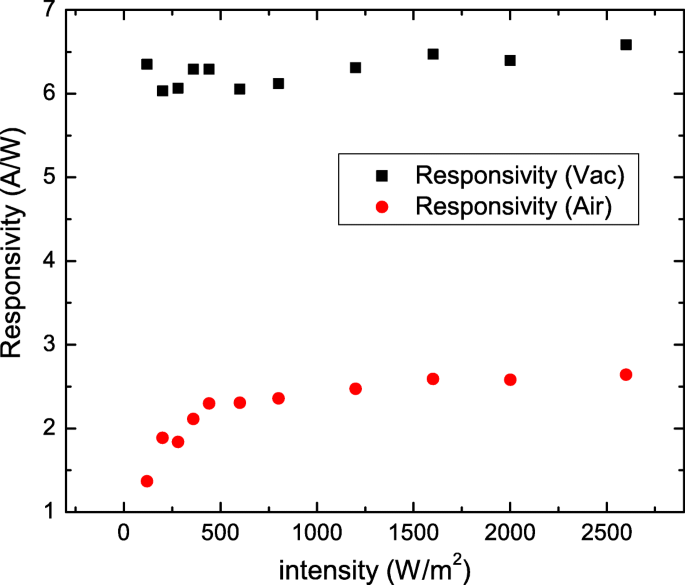

En aire ambiente la responsividad muestra caída pronunciada bajo 500 W m⁻² (Fig. 5), indicando que moléculas adsorbidas bloquean parcialmente la superficie activa. Modelamos esto asumiendo que de fotones incidentes totales Y, una fracción n es bloqueada por especies superficiales, dejando m = Y – n fotones para generar portadores. La eficiencia cuántica resultante en aire es η(air) = (1 – n/2Y) Z, llevando a R(air)/R(vac) ∝ (1 – n/2Y). Esta relación coincide con datos experimentales (Fig. 6), sugiriendo ≈40% de la superficie cubierta por adsorbatos a presión atmosférica.

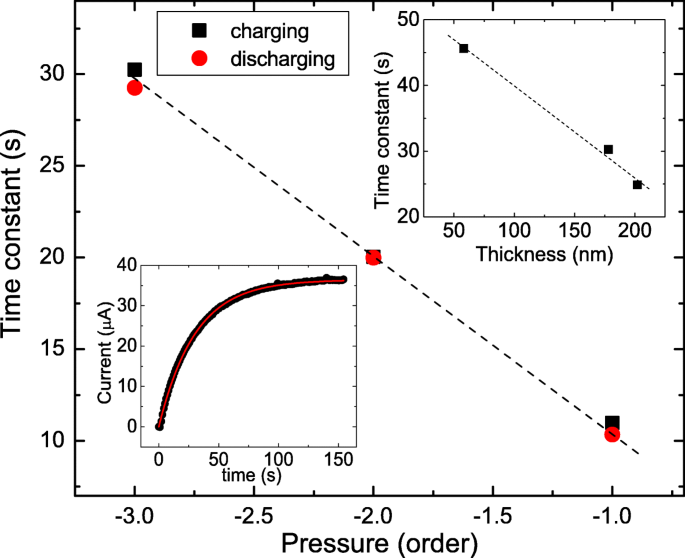

Medidas de fotocorriente resueltas en tiempo (Fig. 7) muestran proceso de carga exponencial con constante de tiempo característica k que disminuye con espesor creciente, reflejando transporte de portadores más rápido en láminas más delgadas. Constantes de carga y descarga son similares y ambas aumentan con presión ambiente decreciente, consistente con dispersión superficial reducida bajo vacío parcial.

Conclusión

Hemos demostrado que la fotocorriente y responsividad de nano láminas Sb₂Se₂Te son gobernadas por la conductancia intrínseca de la lámina. La dependencia lineal de I_ph en corriente oscura y la proporcionalidad de R a G permiten una métrica eléctrica simple para predecir fotorrespuesta. En vacío, la responsividad permanece plana en el rango de potencia estudiado, mientras en aire la respuesta es limitada por bloqueo de adsorbatos, con 40% cobertura superficial inferida de nuestro modelo. La mayor responsividad reportada de 731 A W⁻¹ y detectividad de 2.6×10¹⁰ Jones a V = 0.1 V establecen nuevos referentes para fotodetectores de aislante topológico Sb-Se-Te. Estos hallazgos subrayan la importancia de optimizar conductancia y química superficial para lograr fotorresponsividad superior.

Abreviaturas

ARPES:

Espectroscopía fotoemisión resuelta en ángulo

EDS:

Espectroscopía dispersiva de energía de rayos X

SdH:

Oscilaciones Shubnikov-de Haas

XPS:

Espectroscopía fotoelectrónica de rayos X
