Caída potencial en energía fotovoltaica orgánica sondada por microscopía de fuerza de sonda Kelvin de sección transversal

Resumen

Se midió la distribución de potencial transversal de un dispositivo fotovoltaico de heterounión a granel de voltaje de circuito abierto alto usando microscopía de fuerza de sonda Kelvin. La caída potencial confinada en la interfaz del cátodo implica que la capa fotoactiva es un semiconductor de tipo p eficaz. Los valores potenciales en la región libre de campo muestran una amplia variación de acuerdo con la distribución logarítmica normal. Esta inmersión potencial es propensa a tener agujeros capturados durante el movimiento de difusión, lo que puede aumentar la recombinación bimolecular, mientras que el gradiente potencial en la región de agotamiento hace que esta inmersión potencial sea más pequeña y los agujeros capturados escapan fácilmente de la región de inmersión mediante la reducción de la barrera de Schottky.

Antecedentes

La energía fotovoltaica orgánica (OPV) se ha considerado una tecnología prometedora para ampliar las aplicaciones fotovoltaicas debido a su facilidad de fabricación y flexibilidad [1]. Las capas de captación de luz están compuestas de materiales donantes que absorben la luz entremezclados con materiales aceptores que aceptan electrones en forma de redes interpenetrantes como se dice en la heterounión masiva (BHJ) [2]. Las células OPV de última generación alcanzan más del 10% de eficiencia de conversión de energía (PCE), pero este valor no es suficiente para que esta tecnología se tenga en cuenta como una tecnología comercialmente viable [3].

El mayor avance del PCE en la OPV basada en polímeros se logró mediante el desarrollo de un nuevo material de captación de luz y su proceso de fabricación dedicado [4]. En primer lugar, se obtuvo un PCE significativo con 3-5% utilizando poli (3-hexiltiofeno) (P3HT) y éster metílico de [6,6] -fenil-C60-butírico (PCBM) como materiales donadores y aceptores, respectivamente [5]. Material donante de poli [ N -9′-heptadecanil-2,7-carbazol-alt-5,5- (4 ′, 7′-di-2-tienil-2 ′, 1 ′, 3′-benzotiadiazol) (PCDTBT) mostró en primer lugar una concentración interna casi perfecta eficiencia cuántica (IQE), es decir, casi todos los fotones absorbidos se convierten en portadores de carga y luego se recogen en los electrodos terminales [6, 7]. Sin embargo, estas características ideales se deterioran cuando aumentamos el grosor de la capa fotoactiva para aumentar la fotoabsorción [8]. Se han utilizado varias técnicas experimentales para comprender los movimientos de los portadores de carga en esta circunstancia, como la espectroscopia de impedancia electroquímica (EIS) y el tiempo de vuelo (TOF) [9, 10]. Recientemente, la microscopía de fuerza de la sonda Kelvin de sección transversal (KPFM) se emplea para proporcionar información valiosa sobre dispositivos fotovoltaicos de película delgada al revelar distribuciones detalladas del campo eléctrico interno en la dirección de la profundidad [11, 12, 13]. Sin embargo, los estudios transversales sobre OPV se han centrado en P3HT:sistemas PCBM [12, 13].

En este trabajo, se estudiaron las distribuciones de potencial interno del dispositivo modelo PCDTBT:PCBM BHJ mediante el uso de KPFM transversal y el correspondiente funcionamiento del dispositivo con diagrama de bandas de energía. Las grandes caídas de potencial encontradas en la región libre de campo en la capa fotoactiva gruesa representan la existencia de flexión de banda inducida por dipolos en el canal de transporte, lo que puede mejorar la probabilidad de recombinación bimolecular durante el movimiento difusivo de los portadores de carga.

Métodos / Experimental

Materiales

El PCDTBT y un fullereno soluble, PCBM se utilizaron como materiales donadores y aceptores, respectivamente. Los dispositivos BHJ se fabricaron como se describe en detalle en publicaciones anteriores [6]. Brevemente, se fabricó un dispositivo con una estructura ordinaria para el experimento de control de espesor con una capa activa de 70 ~ 150 nm de espesor en la capa de transporte de orificios de 20 nm de espesor (HTL) de poli (3,4-etilendioxiltiofeno):poli (estirenosulfonato ) (PEDOT:PSS) que se revistió sobre óxido de indio y estaño (ITO). Los dispositivos BHJ se completaron evaporando electrodos de aluminio (Al) a través de una máscara de sombra en alto vacío (~ 10 −6 mbar). Para el estudio KPFM de corte transversal, la muestra del dispositivo modelo se preparó utilizando una capa de ánodo PEDOT:PSS de alta conductividad en lugar de ITO transparente y una capa fotoactiva relativamente gruesa (~ 200 nm) para una superficie de división suave y se escindió en nitrógeno líquido.

Caracterización

Las características de densidad-voltaje de corriente (J-V) de las celdas unitarias se midieron usando una unidad de medida de fuente Keithley 236 en la oscuridad o con iluminación solar simulada Air Mass 1.5 Global (AM 1.5G) a 100 mW cm −2 . La Figura 1 muestra la estructura del dispositivo y el esquema experimental [12]. La medición de microscopía de fuerza de sonda Kelvin (KPFM, n-Tracer Nanofocus) se llevó a cabo en una atmósfera de nitrógeno seco para suprimir la contaminación por humedad y oxígeno. Se obtuvieron imágenes de AFM y KPFM (FM-KPFM) de frecuencia modulada simultáneamente utilizando una punta en voladizo de silicio recubierta de Pt / Ir con una frecuencia de resonancia de 350 kHz, y la punta en voladizo fue impulsada por modulación eléctrica alterna de 2 kHz con amplitud de 1 Vpp [14].

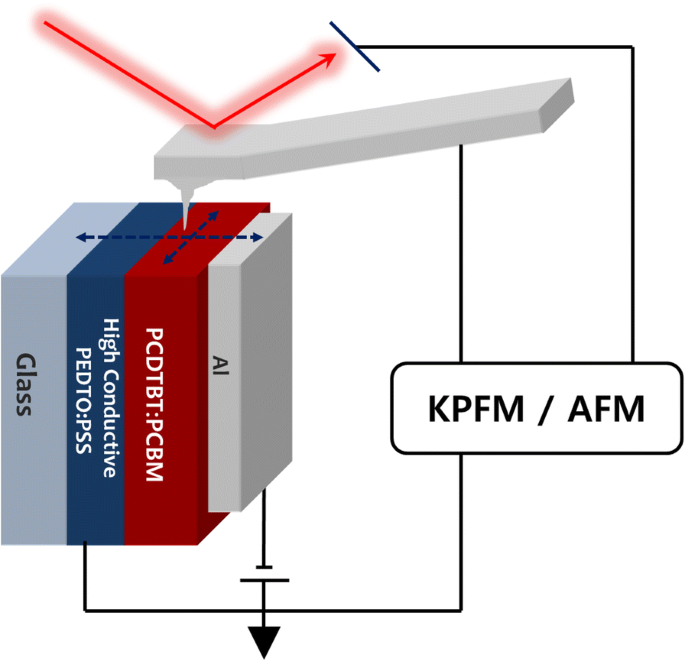

Configuración del dispositivo y configuración experimental para la medición de KPFM transversal

Resultados y discusión

Análisis de control de espesor

A medida que aumentamos el grosor de las capas fotoactivas, los dispositivos muestran diferentes características J-V bajo condiciones de irradiación de luz AM 1.5G como se ve en la Fig. 2. El voltaje de circuito abierto ( V OC ) los valores son los mismos en la Fig. 2a, lo que significa que su desplazamiento de banda o potenciales incorporados son los mismos independientemente de su diferencia de espesor. Sin embargo, las corrientes de cortocircuito ( J SC ) de los dispositivos varían en diferentes espesores de película. La luz absorbida en células solares orgánicas delgadas y lisas presenta diferentes máximos causados ​​por la interferencia de ondas estacionarias entrantes y reflejadas, que se pueden ver en J SC de la Fig. 2b. [15] La primera interferencia destructiva se puede ver cerca de 120 nm de espesor, y la siguiente interferencia constructiva se puede ver a más de 150 nm de espesor. Sin embargo, se puede observar que el factor de llenado (FF) de los dispositivos disminuye constantemente durante el control de espesor. FF se puede representar como resistencia en serie y en derivación en un modelo de circuito equivalente, lo que significa que la eficacia con la que los portadores de carga llegaron a los electrodos. Por lo tanto, podemos ver que la eficiencia en la recolección de carga es una de las principales causas para reducir la PCE en dispositivos gruesos [16].

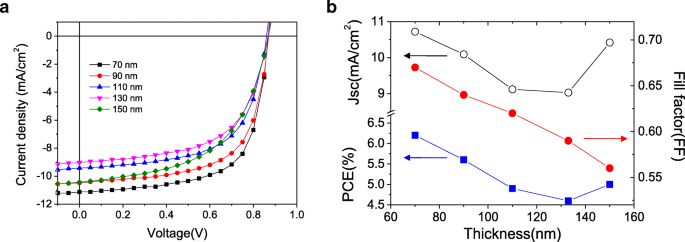

un Características J-V de los dispositivos BHJ con condición de luz AM 1.5G y b cifras de mérito para diferentes espesores de capa activa

Análisis transversal de KPFM

Para comprender una caída en la eficiencia de la recaudación de cargos en términos de distribución potencial interna, realizamos un estudio transversal de KPFM. Las imágenes de sección transversal en el dispositivo PCDTBT:PCBM BHJ escindido se muestran en la Fig. 3. Los datos topográficos muestran una rugosidad cercana a unos pocos cientos de nanómetros en toda la superficie de escisión capturada (Fig. 3a). La imagen de fase de la Fig. 3b muestra interfaces claras entre dos capas orgánicas que consisten en un orificio que conduce PEDOT:PSS de alta conductividad y la capa BHJ. Los potenciales correspondientes de las capas enterradas se visualizaron en sus respectivos niveles de diferencia de potencial de contacto (CPD) mediante escaneo KPFM [17]. Cabe señalar que el límite de cada capa solo puede ser asignado por la imagen de fase; por lo tanto, la línea oscura entre la capa PCDTBT:PCBM BHJ y la capa del ánodo PEDOS:PSS en la imagen KPFM no es una interfaz de estas dos capas [18]. El perfil de profundidad de CPD se puede obtener promediando por filas las señales KPFM medidas de la Fig. 3c, lo que da como resultado la Fig. 3d. Como se informó en el estudio P3HT:PCBM BHJ, casi toda la caída potencial está confinada en la interfaz del cátodo, que es una región de agotamiento [12]. El ancho de agotamiento es de aproximadamente 70 nm, que es el mismo que en el P3HT:PCBM. La región media cerca del lado del ánodo está libre de campo, lo que significa que el BHJ es un semiconductor efectivamente dopado con p, del cual HOMO es el de PCDTBT y LUMO es el de PCBM [12]. Sin embargo, PEDOT:PSS de alta conductividad no es un buen HTL en este caso. Podemos observar un desplazamiento superior a ~ 0,4 eV en la capa PEDOT:PSS y BHJ, que se atribuye al nivel HOMO profundo (5,5 eV) de PCDTBT en comparación con la función de trabajo de PEDOT:PSS [10]. En la mayoría de los casos, PEDOT:PSS tiene un buen contacto óhmico con dispositivos poliméricos conjugados dopados con p debido a su alta función de trabajo (~ 5,0 eV) [19]. Pero, en este caso, debe haber un contacto Schottky en lugar de un contacto óhmico. Para el PCDTBT, se requiere material HTL de función de trabajo más profunda, como MoOx, para una buena extracción del orificio [20].

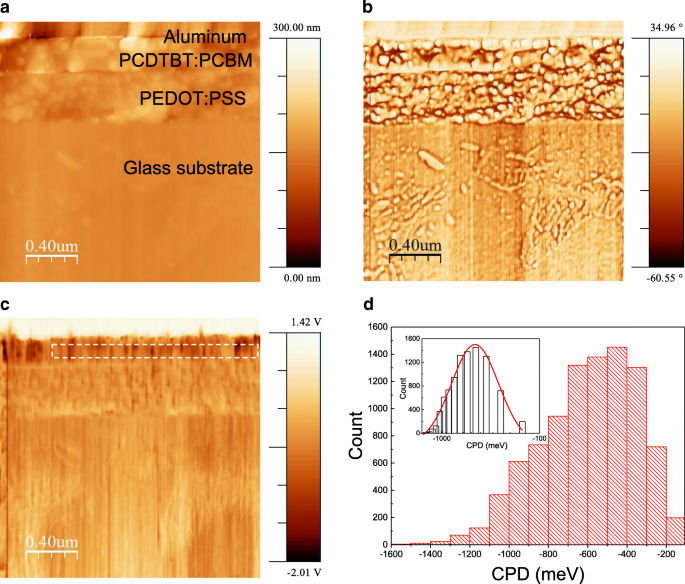

Imágenes transversales obtenidas simultáneamente de un topografía, b fase, c CPD y d perfil de línea de potencial de campo medio obtenido por promediado espacial de c . Las líneas de puntos son guías para la separación de capas

Otro punto peculiar es que existe una gran caída de potencial cerca de la interfaz del ánodo. Esto se puede ver en la imagen KPFM de sección transversal como un área oscura en la Fig. 3c. Si existe tal caída potencial en la capa fotoactiva, las cargas separadas pueden quedar atrapadas fácilmente en dichos puntos y las propiedades de transporte se deteriorarán significativamente, especialmente durante el movimiento de difusión [21]. Para verificar la existencia de tal inmersión potencial en la capa fotoactiva, examinamos un área más amplia como se muestra en la Fig. 4. La topografía (Fig. 4a) y la imagen de fase (Fig. 4b) muestran una superficie de división suave e interfaces claras de cada capa. En la imagen de CPD de la Fig. 4c, la región inferior de la capa PEDOT:PSS de alta conductividad muestra valores de CPD bastante uniformes en regiones enteras. Por el contrario, la región superior de la capa PCDTBT:PCBM muestra regiones brillantes y oscuras (caída potencial) distribuidas aleatoriamente en todas las regiones. Se informa que la capa PCDTBT:PCBM BHJ muestra un desorden energético más amplio en la densidad de estados (DOS) en comparación con P3HT:PCBM [7, 10, 22]. Confirmamos la existencia de este desorden energético en imágenes potenciales transversales como regiones oscuras y brillantes que representan estados de energía profundos y superficiales, respectivamente. Una cosa debe tenerse en cuenta que las perturbaciones potenciales o los puntos de caída de energía no son solo puntos; más bien, se extiende localmente en ambas direcciones, lo que sugiere que los puntos de inmersión de energía pueden inducirse con orientación molecular o algún otro problema morfológico relacionado con el proceso de fabricación [7, 23]. Para el desorden energético detallado de la perturbación potencial en PCDTBT:PCBM, muestreamos y contamos la ocurrencia de valores de energía CPD específicos en la región media de la capa BHJ excepto para las regiones interfaciales existentes en ambos campos. El recuento de valores de energía específicos corresponde al desorden energético de los estados de carga atrapada porque el valor de CPD local significa el nivel de Fermi de ese punto. La región muestreada muestra una cola larga en valores de energía más profundos, lo que resulta en una distribución logarítmica normal como se muestra en la Fig. 4d. Debido a que tomamos muestras en la región libre de campo de la capa BHJ, la mayoría de los valores de energía CPD de 500 meV corresponden al nivel de Fermi promedio de esa región. El paisaje de energía uniforme, es decir, banda plana, debería proporcionar una función delta como ocurrencia de energía y un modelo aún más realista asume la distribución de energía gaussiana en cargas atrapadas, pero nuestro resultado experimental muestra una distribución log-normal de ocurrencia de energía, lo que implica que el número de atrapadas profundas cargas es mucho mayor que la del modelo gaussiano [10]. Se debe estudiar más a fondo la validación de la distribución logarítmica normal. Perturbación de energía de cola corta y larga de ancho completo a la mitad del máximo (FWHM) σ es 200 y 400 meV, respectivamente, que es mayor que la perturbación de energía de la trampa de orificios de 129 meV en el TOF de película gruesa y el resultado de la medición de corriente con carga espacial limitada [10, 22]. Pero, cola larga σ el valor coincide con distribuciones de estado de trampa de 500 meV medidas en el experimento de pérdida por quemado [7]. Cabe señalar que el valor CPD medido corresponde a la diferencia de energía entre el nivel de vacío y el nivel de Fermi del dispositivo, no al nivel HOMO directo del PCDTBT dopado p [17]. Por lo tanto, el valor de CPD medido y la información del nivel HOMO pueden dar una relación relativa entre el nivel HOMO y el nivel Fermi.

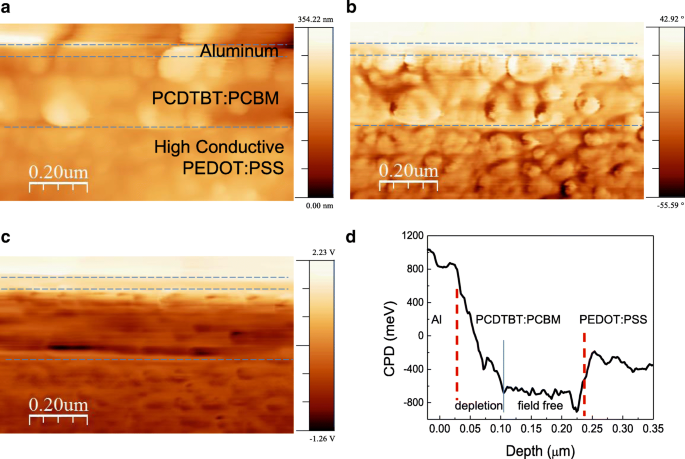

Vista amplia obtenida simultáneamente de imágenes transversales de un topografía, b fase, c CPD y d distribución de probabilidad de los valores de CPD en el recuadro punteado de la región sin campo en el área fotoactiva y ajuste de distribución log-normal (recuadro)

Análisis del diagrama de bandas de energía

Según nuestros resultados medidos, el diagrama de bandas de energía del dispositivo PCDTBT:PCBM BHJ se puede dibujar como se muestra en la Fig. 5a. Ánodo PEDOT:PSS hace una unión de barrera Schottky de 0,4 eV con BHJ compuesta por un nivel HOMO profundo de PCDTBT. Con esta barrera, la eficiencia de extracción de huecos se deteriora y la recombinación de huecos de electrones aumenta debido al tiempo de residencia prolongado del hueco en la capa BHJ y la captura de electrones en esta unión del ánodo [24]. Otro mecanismo para la extracción de carga reducida es que la perturbación potencial local provoca una caída potencial en el nivel de vacío, como se muestra en la Fig. 5b [7]. Las diferentes energías de trampa de carga en PCDTBT deben alinearse en el nivel plano de Fermi, y la caída de potencial del nivel de vacío debe alinearse con el nivel plano de Fermi, lo que da como resultado dipolos en las bandas de transporte de carga como se muestra en la Fig. 5b. Se informa que PCBM puro tiene σ valor de 73 meV, pero puede mejorarse en la mezcla mediante interacciones dipolares adicionales, que pueden corresponder a la perturbación de energía restante potenciada por el dipolo producido por la caída de potencial [25]. Los electrones en la región libre de campo se dispersarían en los puntos de flexión de este nivel LUMO, mientras que los huecos habrían aumentado el tiempo de residencia en este punto de inmersión y mejorarían la probabilidad de recombinación bimolecular de huecos de electrones [22].

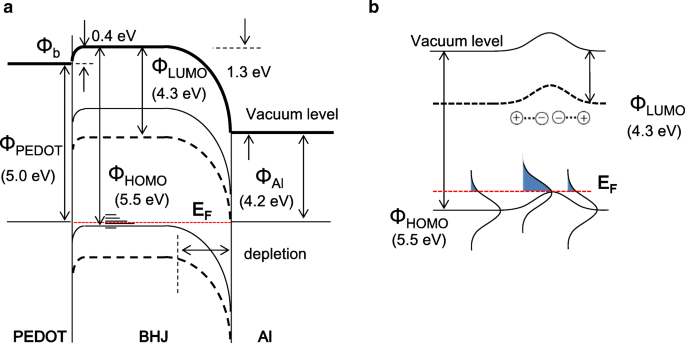

un Diagrama de banda de energía ideal del dispositivo medido y b vista detallada de la flexión de la banda de nivel de vacío y LUMO inducida por la variación de las trampas de orificios en el polímero donante

Si adoptamos material HTL de nivel profundo de MoOx, la unión Schottky del ánodo cambiará a contacto óhmico y la probabilidad de extracción aumentará [10]. Sin embargo, la flexión del nivel de energía existente en el canal de transporte deteriorará la extracción de carga. Para evitar tal caída en la eficiencia de extracción causada por una unión inadecuada y captura y dispersión de carga en la región de inmersión potencial, podemos hacer que todo el dispositivo sea tan delgado como el ancho de la capa de agotamiento del cátodo. En tal caso, el campo eléctrico de la capa de agotamiento superpondrá el gradiente de potencial en los orificios atrapados y, por lo tanto, se reducirá la inducción de la flexión del nivel de vacío, que es una "reducción de la barrera de Schottky" que facilita el escape de los portadores de carga capturados y hace que el transporte de cargas libres sea más fluido. [21]. Teniendo en cuenta que las OPV delgadas (~ 70 nm) muestran una eficiencia cuántica interna cercana al 100%, la reducción de la barrera de Schottky es una forma eficaz de sortear los inconvenientes [6]. Sin embargo, para que las células OPV gruesas extraigan los portadores de carga de manera eficiente, en primer lugar se requiere que los orificios atrapados en el nivel HOMO de las células OPV sean iguales para minimizar la caída potencial en el canal de transporte.

Conclusiones

En resumen, hemos investigado la distribución de potencial transversal del dispositivo grueso PCDTBT:PCBM BHJ utilizando microscopía de fuerza de sonda Kelvin. En la interfaz del ánodo, se encontró la barrera de Schottky porque el polímero PCDTBT tiene un nivel de HOMO más profundo que el de PEDOT:PSS utilizado como ánodo de transporte de orificios. Por otro lado, la interfaz del cátodo tiene una unión óhmica entre PCBM y el metal Al de baja función de trabajo. Todos los potenciales caen cerca de la interfaz del cátodo, lo que implica que BHJ es un semiconductor de tipo p eficaz. Otra característica defectuosa es que el potencial muestra una amplia distribución logarítmica normal, donde una larga cola de regiones de potencial profundo se distribuye local y aleatoriamente. La capa fotoactiva gruesa con una gran variación de trampa de carga es propensa a tener una caída potencial, y la captura de agujeros puede ocurrir en la caída potencial durante la migración de la carga al electrodo terminal, lo que a su vez aumenta la recombinación bimolecular. Si disminuimos el espesor tan delgado como el ancho de agotamiento, entonces el gradiente de potencial superpuesto mitigará la caída potencial y hará que los portadores capturados escapen fácilmente de la caída potencial restante.

Abreviaturas

BHJ:

Heterounión masiva

CPD:

Diferencia de potencial de contacto

EIS:

Espectroscopia de impedancia electroquímica

FWHM:

Ancho completo a la mitad del máximo

HTL:

Capa de transporte de agujeros

IQE:

Eficiencia cuántica interna

KPFM:

Microscopía de fuerza de sonda Kelvin

P3HT:

Poli (3-hexiltiofeno)

PCBM:

Éster metílico de [6,6] -fenil-C60-butírico

PCDTBT:

Poli [ N -9′-heptadecanil-2,7-carbazol-alt-5,5- (4 ′, 7′-di-2-tienil-2 ′, 1 ′, 3′-benzotiadiazol)

PCE:

Eficiencia de conversión de energía

TOF:

Tiempo de vuelo

Voc:

Voltaje de circuito abierto
