Descubriendo los Factores Clave que Limitan el Transporte de Portadores en Películas Ultra-Finas a-ITO Dopadas con Sn con Movilidad Hall Superior

Resumen

Demostramos que la densidad de masa y efectos de tamaño son los factores primarios limitando el transporte de portadores en películas ultra-finas de In₂O₃ dopado con Sn amorfo (a-ITO). Capas a-ITO con espesores (t) de 5 a 50 nm se depositaron en vidrio no alcalino por deposición por plasma reactivo (RPD) sin calentamiento intencional de sustrato. Para películas mayores de 10 nm, la movilidad Hall (µH) superó 50 cm² V⁻¹ s⁻¹, mientras una película de 5 nm mantuvo µH sobre 40 cm² V⁻¹ s⁻¹. Reflectividad de rayos X (XRR) reveló que la densidad de masa (dm) gobierna el transporte: dm ≈ 7,2 g cm⁻³ para t > 10 nm, versus 6,6–6,8 g cm⁻³ para t < 10 nm. Proporcionamos insight cuantitativo sobre el efecto de tamaño para películas menores de 10 nm, mostrando que la ratio de t al camino libre medio electrónico (λ) controla µH.

Introducción

El óxido de indio y estaño (ITO) sigue siendo el óxido conductor transparente (TCO) de referencia para dispositivos fotovoltaicos y optoelectrónicos. In₂O₃ cristaliza en red bixbyita (grupo espacial Ia-3), con octaedros InO₆ compartiendo esquinas que facilitan alta movilidad de portadores a través de sustancial solapamiento orbital 5s/5p. Estudios recientes han logrado movilidades Hall > 100 cm² V⁻¹ s⁻¹ en películas policristalinas de In₂O₃ hidrogenadas o dopadas con Ce, expandiendo la ventana transparente al infrarrojo cercano.

Capas TCO típicas superan 50 nm de espesor para mantener baja resistencia superficial, sin embargo TCOs ultra-finos (t < 50 nm) son atractivos para recubrimientos antirreflejo pero sufren resistencia aumentada. Reportes tempranos en películas a-ITO muy finas mostraron caída pronunciada en µH bajo 20 nm, con espesores críticos alrededor 4 nm para crecimientos por sputtering y deposición láser pulsado (PLD).

La dispersión de portadores en ITO policristalino degenerado se ha atribuido a fronteras de grano y centros intragraño (fonones, impurezas ionizadas y neutras). En contraste, a-ITO carece de fronteras de grano; su transporte se gobierna por red aleatoria In-O con orden de corto alcance. Mientras modelos de defectos se han aplicado a a-IZO e In₂O₃ cristalino, falta estudio sistemático vinculando densidad de masa, características estructurales y transporte en a-ITO muy fino.

Aquí empleamos deposición por plasma reactivo (RPD) con descarga de arco de corriente continua, técnica de deposición alta tasa y gran área, para fabricar películas a-ITO uniformes hasta 5 nm. RPD permite evaluación confiable de propiedades de transporte en películas ultra-finas, allanando camino para TCOs de alta µH.

Método

Películas a-ITO se crecieron en vidrio Corning Eagle XG por RPD (Sumitomo Heavy Industries). El plasma, generado por fuente electropositiva Ar⁺ (pistola Uramoto), abla objetivo sinterizado de In₂O₃ (5 % p/p SnO₂, 4,6 at.% Sn). Flujos Ar fueron 25 sccm (cámara) y 40 sccm (pistola). Tasas de flujo oxígeno (OFR) 20 o 30 sccm se usaron; sustratos se mantuvieron bajo 70 °C. Presión de crecimiento 0,3 Pa y tasa de deposición típica 3,6 nm s⁻¹. Espesor de película (t) se ajustó variando velocidad de desplazamiento de sustrato.

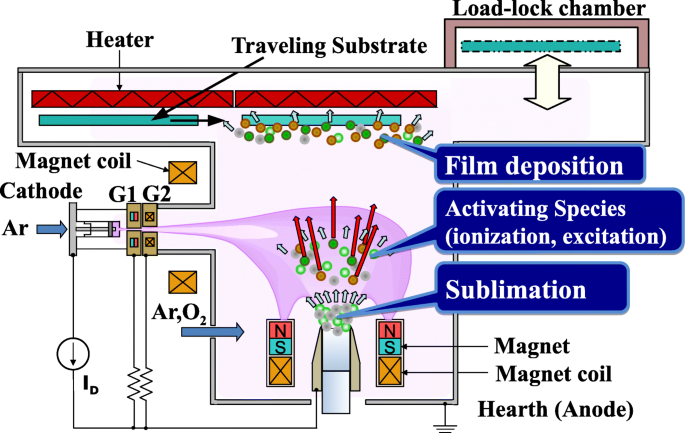

Diagrama esquemático de RPD con descarga arco DC

Difracción de rayos X (XRD) y reflectividad de rayos X (XRR) se realizaron en difractómetro Rigaku ATX-G (Cu-Kα, λ = 0,15405 nm). Datos XRR proveyeron espesor de película y densidad de masa (dm) via modelo de dos capas (película + interfaz rugosa). Valores rugosidad (rs, ri) ≈ 1 nm. Perfilado por estilete (Dektak 6M) confirmó espesores. Propiedades eléctricas se midieron a temperatura ambiente usando geometría van der Pauw (Nanometrics HL5500PC).

RPD es técnica de producción en masa con <± 5 % uniformidad y reproducibilidad para espesor y propiedades de transporte, asegurando alta fiabilidad de mediciones puntuales.

Resultados y Discusión

Densidad de Masa de Películas a-ITO

Todos los patrones XRD fueron amorfos, confirmando fase-a. Curvas XRR ajustaron modelo dos capas con excelente concordancia (Fig. 2). Tabla 1 lista t, dm, rs, ri; espesores coincidieron con mediciones estilete. Figura 3 muestra dm versus t: películas > 10 nm tienen dm ≈ 7,2 g cm⁻³ (valor bulk), mientras t < 7 nm exhiben caída pronunciada a 6,6–6,8 g cm⁻³, independiente de OFR.

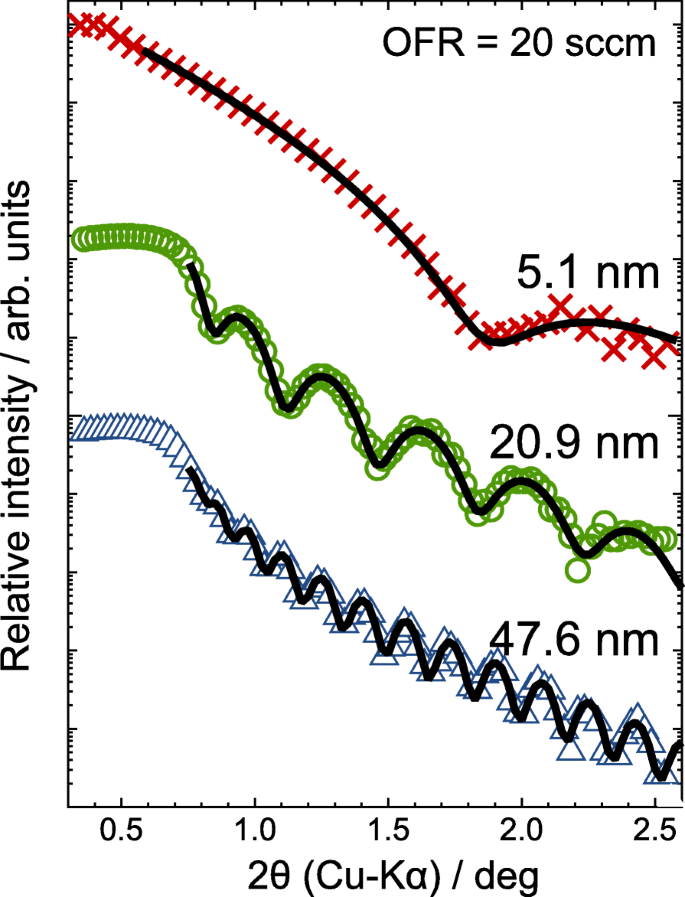

Datos XRR (cruces, círculos, triángulos) y curvas ajustadas (líneas sólidas) de películas a-ITO con espesores 5,1, 20,9 y 47,6 nm crecidas a OFR 20 sccm

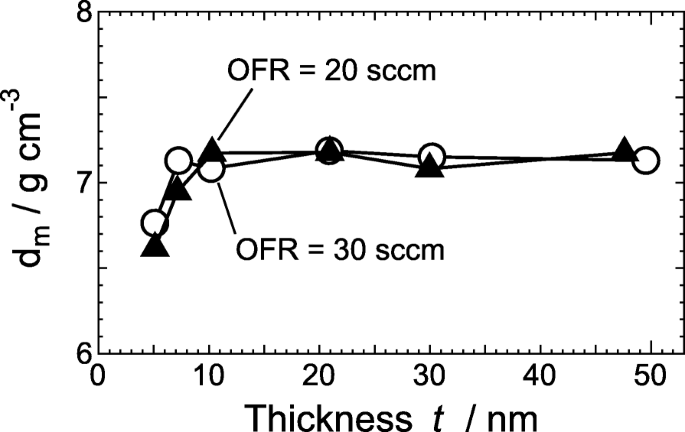

Densidad de masa dm derivada de resultados XRR de películas a-ITO crecidas a OFR 20 sccm (triángulos) o 30 sccm (círculos) en función de espesor t

Propiedades de Transporte

La Figura 4 presenta resistividad (ρ), densidad de portadores (ne) y µH para películas crecidas a 20 y 30 sccm. A un t dado, ne es mayor para 20 sccm mientras µH es menor, indicando dispersión por impurezas ionizadas como factor clave. Para t < 30 nm, µH aumenta con ne, sugiriendo mecanismo adicional relacionado con tamaño.

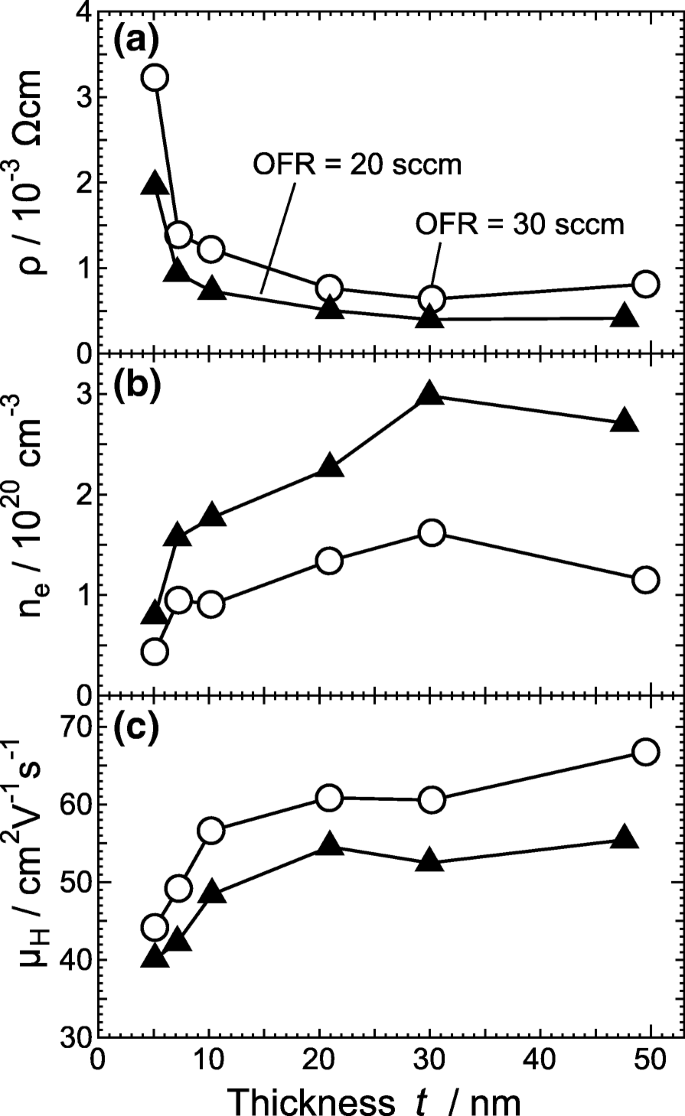

a Resistividad eléctrica ρ, b concentración portadores ne, y c movilidad Hall µH de películas a-ITO crecidas a OFR 20 sccm (triángulos) o 30 sccm (círculos) como funciones de espesor t. Todos los valores obtenidos a temperatura ambiente

Estudios sputtering y PLD reportan espesor crítico ~ 4 nm donde coalescencia islas 3D incompleta, llevando a caída pronunciada µH. En contraste, nuestras películas RPD muestran < 30 % disminución µH a 5 nm relativo a > 10 nm, indicando modo crecimiento 2D que mitiga dispersión inducida por tamaño.

Factores Dominantes Determinando µH: Densidad de Masa y Camino Libre Medio

La Figura 5 revela fuerte correlación positiva (R = 0,73) entre µH y dm para ambos OFRs. Simulaciones de dispersión de rayos X incidencia rasante sugieren a-In₂O₃ contiene más enlaces In-O-In compartiendo esquinas que In₂O₃ cristalino. En a-ITO ultra-fino, vacancias oxígeno adicionales (Vadd) promueven transición de polihedros compartiendo bordes a compartiendo esquinas, aumentando distancias In-In y reduciendo solapamiento orbital, localizando portadores y reduciendo ne y µH.

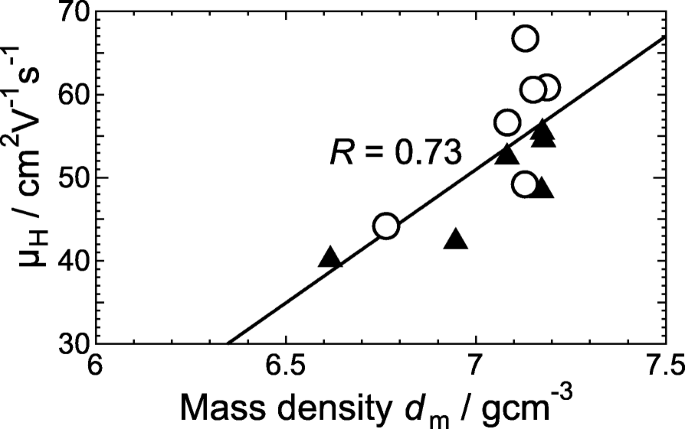

Relación entre movilidad Hall µH y densidad de masa dm de películas a-ITO crecidas a OFR 20 sccm (triángulos) o 30 sccm (círculos). La línea sólida representa ajuste lineal a todos los puntos de datos.

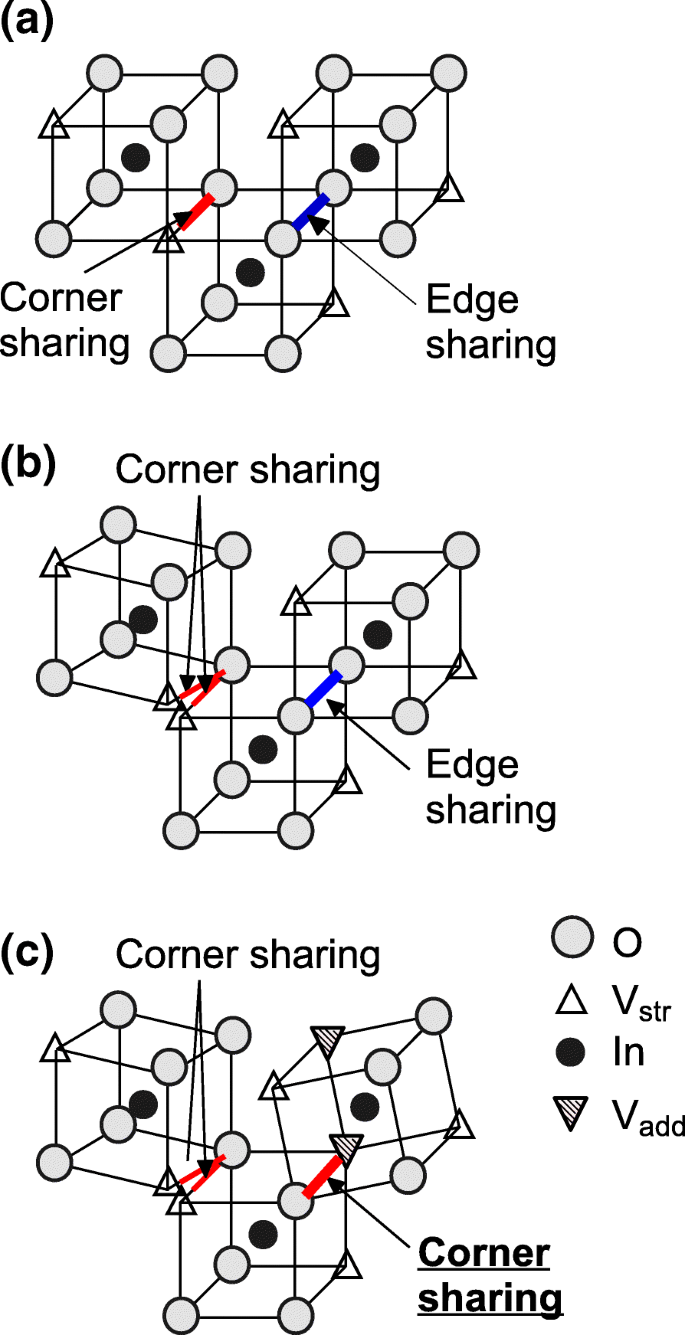

Modelos de estructura local: a) ITO cristalino, b) a-ITO, y c) a-ITO muy fino con Vadd añadido, ilustrando transición de compartir bordes a compartir esquinas.

Para t < 10 nm, también examinamos el camino libre medio electrónico (λ). Usando λ = µh/(2e) (3ne/π)¹ᐟ³, encontramos λ sube pronunciadamente hasta 10 nm y luego se meseta. Graficando µH versus t/λ (Fig. 7b) muestra quiebre claro en t/λ ≈ 2, i.e., t ≈ 10 nm. Esto indica que cuando λ se acerca a t, dispersión de superficie e interfaz se vuelven dominantes, limitando ulteriormente µH en las películas más finas.

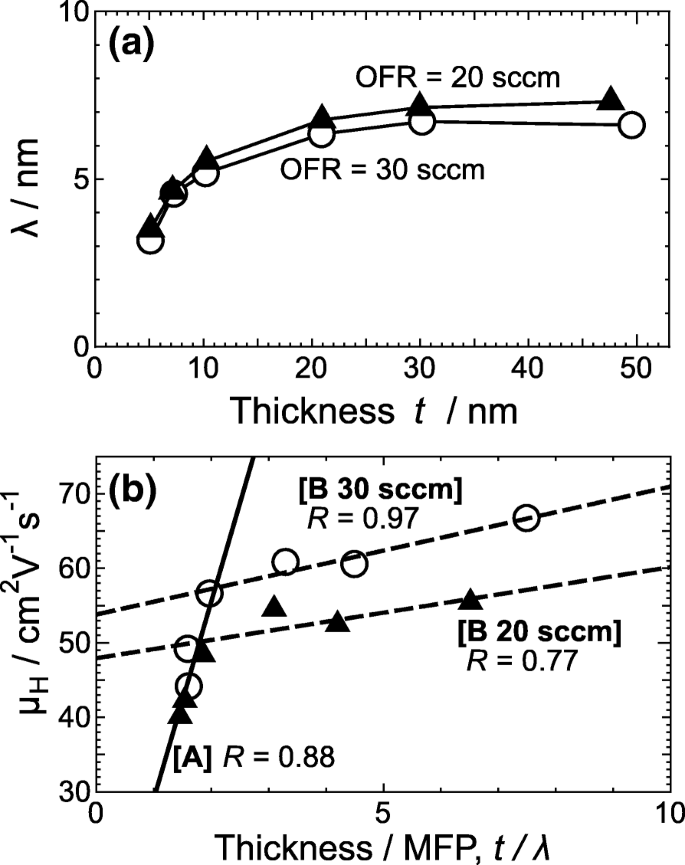

a Camino libre medio λ versus espesor t y b relación entre movilidad Hall µH y ratio t/λ para películas a-ITO crecidas a OFR 20 sccm (triángulos) o 30 sccm (círculos). La línea sólida [A] y línea punteada [B] denotan ajustes lineales para t = 5–10 nm y t = 10–50 nm, respectivamente. Coeficientes de correlación R especificados.

Conclusión

Hemos fabricado exitosamente películas a-ITO ultra-finas (t < 50 nm) en vidrio con movilidades Hall superando 40 cm² V⁻¹ s⁻¹, aprovechando capacidad RPD de alta tasa y crecimiento 2D. La limitación dominante al transporte de portadores es la densidad de masa de la película, que refleja la proporción de polihedros In-O compartiendo esquinas dentro de la red compartiendo bordes. Para películas menores de 10 nm, el transporte se ve ulteriormente constreñido por la ratio de espesor de película a camino libre medio electrónico, resaltando la importancia de dispersión de superficie e interfaz. Trabajos futuros se centrarán en elucidar la evolución cristalográfica de a-ITO en función de espesor para guiar diseño de TCOs de alta µH de próxima generación.

Abreviaturas

2D:

Dos dimensional

3D:

Tres dimensional

a-In₂O₃:

Óxido de indio fase amorfa

a-ITO:

Óxido de indio estañado fase amorfa

a-IZO:

Óxido de indio zincado fase amorfa

DC:

Corriente continua

ITO:

Óxido de indio estañado

MFP:

Camino libre medio de portadores

OFR:

Tasa flujo oxígeno durante deposición

PLD:

Deposición láser pulsado

RPD:

Deposición por plasma reactivo

TCO:

Óxido conductor transparente

Vadd:

Defecto vacancia O añadido

Vstr:

Vacancia estructural

XRD:

Difracción rayos X

XRR:

Reflectividad rayos X
