10 grandes organigramas de almacén

La organización adecuada de un almacén puede hacer o deshacer la eficiencia de sus operaciones. Eso significa no solo el diseño del espacio físico del almacén, sino también un flujo de proceso correctamente configurado que defina claramente los pasos necesarios para la recepción, la gestión del inventario y el envío, entre otros. Un diseño físico optimizado, junto con una sólida etiqueta de código de barras y un sistema de señalización de almacén, es la base de una operación de almacén eficiente. Pero, ¿cómo puede optimizar mejor su diseño? Hemos reunido 10 valiosos organigramas de almacenes que representan modelos eficientes y probados que funcionan para muchos de los almacenes ocupados de la actualidad.

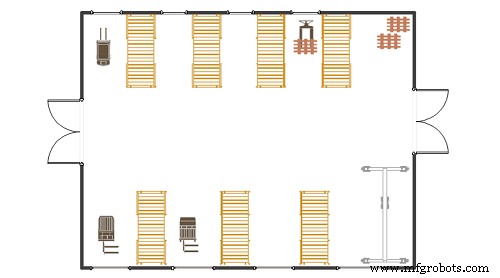

1. Diseño de almacén de SmartDraw

SmartDraw proporciona tres gráficos de diseño de almacén de ejemplo que puede personalizar para satisfacer las necesidades de su instalación. El primer ejemplo es la configuración más compleja de las tres, que incluye áreas para bienes entrantes, salientes y de trabajo en curso, control de calidad y espacio para oficinas, un área de carga, espacio para preparación de pedidos y una sala de estar. El ejemplo dos tiene un diseño simplificado basado en filas con áreas de carga y descarga, espacio de oficina y un salón. El ejemplo tres es el diseño más simple, que también utiliza una configuración basada en filas con áreas para carga y recepción, preparación de pedidos y almacenamiento a granel. (El gráfico anterior es el ejemplo dos).

2. Diseño de distribución de almacén por Interlake Mecalux

Este ejemplo incluye áreas de almacenamiento en bloque, áreas de almacenamiento compacto y áreas de carga y descarga. El diseño de este gráfico está organizado en un eficiente sistema de filas para el almacenamiento en estanterías, dividido en tres secciones:dos áreas de almacén de rotación media a cada lado de un área central de recolección pura.

3. Distribución del almacén antes y después del análisis ABC por Kyle T. Bentz

Este organigrama de almacén proviene de la tesis de licenciatura de Kyle T. Bentz. Ilustra un diseño de almacén típico tanto antes como después de un análisis ABC, lo que demuestra los beneficios que se obtienen al realizar un análisis para optimizar el almacenamiento de sus instalaciones. La línea roja ilustra el camino que sigue un trabajador para recoger un pedido. En el segundo diseño, el inventario se organiza según la frecuencia de selección y los ingresos por ventas, lo que simplifica y acorta drásticamente el proceso de selección.

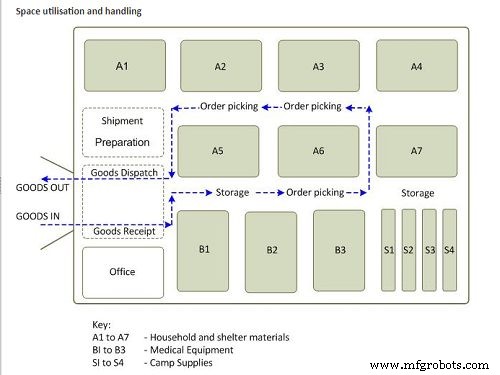

4. Organigrama del almacén Logcluster

Este organigrama de almacén de Logcluster ilustra el flujo de mercancías a medida que entran y salen de las instalaciones. El diseño está agrupado por tipo de inventario, con grupos de estanterías en distintas áreas del edificio. Los estantes están organizados de manera lógica para garantizar que el patrón de tráfico lleve a los trabajadores a través de cada sección con fácil acceso a todos los estantes para permitir una recolección de pedidos optimizada.

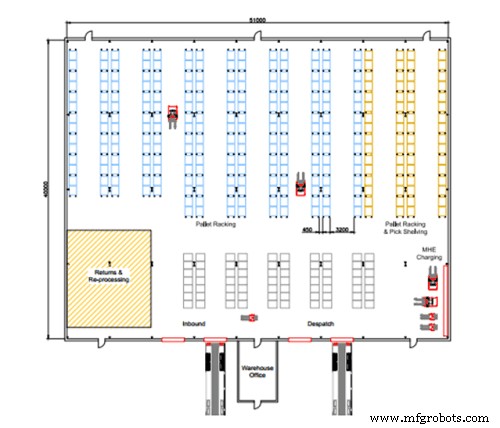

5. Organigrama de almacén de Go Supply Chain

Go Supply Chain es una consultoría que ofrece servicios de optimización del diseño de almacenes. El diseño de ejemplo proporcionado aquí incluye áreas de entrada y despacho, una sección dedicada a estanterías de paletización y estanterías de selección, un gran espacio dedicado a estanterías de paletización estándar, un área para carga de MHE y un área de devoluciones y reprocesamiento. La oficina del almacén no ocupa espacio valioso; en cambio, está posicionado como una extensión del almacén principal, convenientemente ubicado entre la entrada y el despacho.

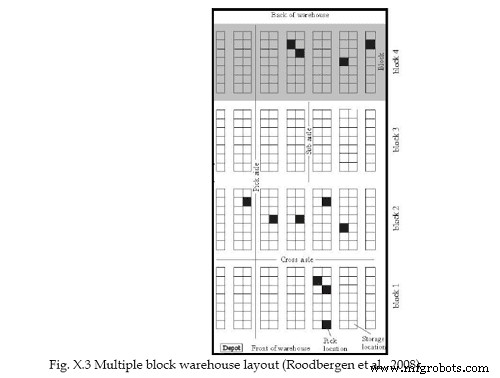

6. Diseño de almacén de bloques múltiples (Goran Dukic y Opetuk Tihomir a través de ResearchGate)

Este organigrama de almacén aparece en un artículo de investigación de Goran Dukic y Opetuk Tihomir, obtenido de ResearchGate . Representa un diseño de almacén de múltiples bloques, un cambio del diseño tradicional basado en filas logrado al agregar uno o más pasillos cruzados. La adición de pasillos cruzados puede mejorar las distancias totales de viaje. Los autores también señalan que a través de un análisis cuidadoso, incluso es posible determinar la cantidad ideal de pasillos transversales que ofrecerán el mayor beneficio para la eficiencia de un almacén.

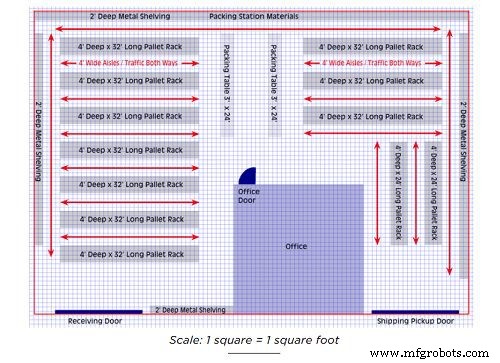

7. Esquema de diseño de almacén de Fit Small Business

Fit Small Business describe el proceso de creación de un esquema de diseño de almacén efectivo, incluida esta ilustración de diseño de ejemplo . En este esquema, las estanterías metálicas profundas y las áreas de almacenamiento para materiales de embalaje están situadas a lo largo del perímetro de la instalación. Las estanterías para tarimas largas y profundas constituyen la mayor parte del espacio de almacenamiento en el piso, y se completan con pasillos anchos para permitir un flujo de tráfico óptimo en ambas direcciones.

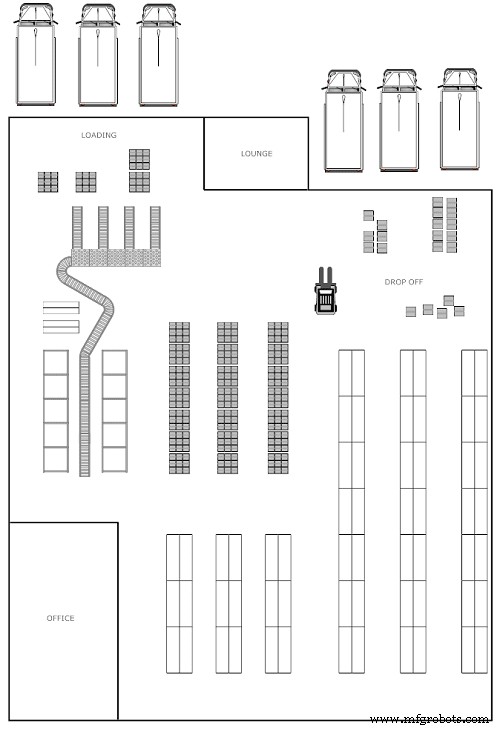

8. Plano de distribución del almacén de ConceptDraw

Este diseño de almacén adopta un enfoque diferente para la configuración de estanterías, con un amplio pasillo central con filas de bastidores perpendiculares a cada lado. Esto deja un amplio espacio para MHE y tráfico peatonal, lo que permite flujos de tráfico eficientes y procesos optimizados de recolección y almacenamiento. Este diseño de almacén de ConceptDraw incorpora una cinta transportadora en el diseño. Por lo tanto, si su almacén está adoptando tecnología para agilizar los procesos, este es un buen ejemplo sobre el que puede basarse para determinar cómo incorporar mejor las características principales que ocupan mucho espacio en el diseño de su edificio.

9. Diseño de pasillo de AdaptALift

Este sencillo diseño estilo bloque de AdaptALift incorpora tres bloques, incluidos tres pasillos principales (1, 2 y 6) y dos pasillos transversales, así como un pasillo delantero y un pasillo trasero para permitir un amplio espacio para el flujo de tráfico en ambas direcciones.

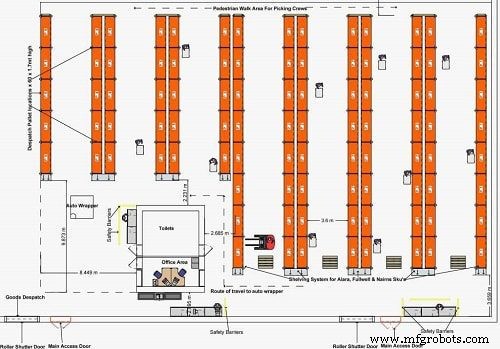

10. Organigrama de almacén de E-commerce Wiki

E-commerce Wiki ofrece valiosos consejos para los minoristas de comercio electrónico en la configuración del diseño de la empresa depósito. Este cuadro en particular incluye elementos detallados que incluyen puertas de acceso principal, puertas de persianas enrollables, un área peatonal designada para los equipos de recolección y un espacio generoso entre los pasillos para montacargas y otros equipos.
No existe una mejor manera de diseñar un diseño de almacén , pero existen algunas mejores prácticas que pueden ayudar a garantizar que su almacén funcione de la manera más eficiente posible. La eliminación de obstáculos y congestiones de tráfico innecesarias mientras se almacena el inventario estratégicamente puede resultar en reducciones dramáticas en el tiempo de recolección y almacenamiento, lo que reduce los costos operativos generales. Utilice estos organigramas de almacén como inspiración, pero aproveche la investigación y el análisis de su organización para determinar el diseño óptimo para sus instalaciones.
