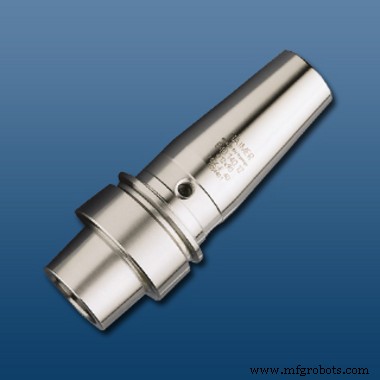

HSK A, E y F:Los estilos populares

La historia del mecanizado implica una tecnología en constante evolución, con máquinas, herramientas de corte y componentes que avanzan a diferentes ritmos y, a menudo, saltándose unos a otros. A medida que las velocidades del husillo comenzaron a aumentar a principios de la década de 1990, un grupo de fabricantes internacionales, académicos y la Asociación Alemana de Fabricación de Herramientas se unieron para asegurarse de que el rendimiento del portaherramientas no se quedara atrás. Su trabajo produjo los estándares DIN alemanes para portaherramientas y husillos HSK.

Aquí está la parte divertida:no hay un solo estilo de portaherramientas HSK. El grupo definió un total de seis (!) estilos HSK, representados con las letras A a F. Cada estilo presenta diferentes características para aplicaciones específicas, pero en pocas palabras:los estilos A, B, C y D fueron diseñados para aplicaciones estándar y los estilos E y F fueron diseñados para aplicaciones de mayor velocidad.

En este artículo, encontrará una introducción rápida sobre HSK, así como inmersiones más profundas en las tres formas HSK más populares:A, E y F.

Los conceptos básicos de HSK

La característica que define a los portaherramientas HSK es su conicidad hueca de 1/10. Durante la rotación de alta velocidad, los husillos pueden tender a ensancharse ligeramente, absorbiendo un portaherramientas de cono empinado tradicional (CT, BT, NMTB) en el husillo y afectando negativamente la precisión de la máquina. El cono hueco de los portaherramientas HSK está diseñado para expandirse con el husillo, con la deformación elástica del cono, lo que garantiza un contacto consistente y sólido con la pared del husillo.

Además, cuando una barra de tiro HSK sujeta el portaherramientas, el portaherramientas se introduce en el husillo, creando una segunda superficie de contacto entre la brida del portaherramientas y la cara del husillo. Esto ayuda a garantizar la precisión de posicionamiento y brinda apoyo adicional contra las fuerzas radiales durante los cortes más pesados.

Los portaherramientas HSK vienen en una gama de tamaños directamente relacionados con el diámetro de la brida en milímetros:25, 32, 40, 50, 63, 80, 100, 125 y 160.

HSK A:el estilo más común

De los seis estilos de portaherramientas HSK, el estilo A es el más común. Diseñados para velocidades de husillo de moderadas a altas y par moderado, los portaherramientas HSK A cuentan con:

• Ranuras de accionamiento en el vástago: para una mayor transmisión de par. Además, estas ranuras son desiguales, por lo que el portaherramientas solo se puede orientar en una dirección en el husillo.
• Ranuras y chaveteros en la brida: para cambios de herramienta automáticos de alta velocidad
• Agujero en la brida: para un chip de identificación de portaherramientas
• Tubos de refrigerante internos: para refrigerante a alta presión

Los portaherramientas HSK A están disponibles en HAIMER en los siguientes tamaños:

• HSK 32A
• HSK 40A
• HSK 50A
• HSK 63A
• HSK 80A
• HSK 100A
• HSK 125A

HSK E:para un rendimiento de alta velocidad

Construido para velocidades de husillo más altas, el estilo HSK E elimina todas las fuentes de desequilibrio que se encuentran en los portaherramientas estilo HSK A. Esto incluye:

• Sin ranuras para unidades: la transmisión del par se realiza únicamente a través de la conexión husillo-portaherramientas

• Sin chaveteros en la brida: solo una ranura simétrica, lo que resulta en cambios de herramienta ligeramente más lentos
• Sin taladro en la brida: para portaherramientas ID chips

La forma HSK E perfectamente simétrica lo hace ideal para aplicaciones de mecanizado de par bajo y velocidad extremadamente alta. Los soportes de estilo HSK E están disponibles en HAIMER en los siguientes tamaños:

• HSK 25E
• HSK 32E
• HSK 40E
• HSK 50E

HSK F:para aplicaciones exigentes de alta velocidad

También para aplicaciones de alta velocidad y menor torque, los portaherramientas estilo HSK F son idénticos a los portaherramientas HSK E excepto por un factor importante:los conos son en realidad un tamaño más pequeños que un mango estilo E del mismo tamaño. Por lo tanto, un portaherramientas HSK 63F tendrá el mismo tamaño de conicidad que un portaherramientas HSK 50E.

¿Por qué importa esto? El tamaño reducido del cono deja espacio para una cara de brida más grande, lo que permite una mayor área de contacto entre la cara de la brida y el husillo. HAIMER almacena soportes estilo HSK F en las siguientes configuraciones:

• HSK 63F
• HSK 80F (con pasadores de arrastre estilo Makino)

Y recuerde, A, E y F pueden ser los estilos más populares de portaherramientas HSK, pero también hay otras opciones. Si desea obtener más información sobre las ventajas que los portaherramientas HSK pueden aportar a su taller, comuníquese con Haimer hoy para analizar los detalles de lo que necesita. Ya sea que esté trabajando con aplicaciones estándar o aplicaciones de alta velocidad con variables más complicadas en juego, HAIMER puede proporcionarle el portaherramientas adecuado para el trabajo.

Aparecido anteriormente en el blog de Haimer.
