Desmontaje del altavoz Sonos Zone Player S5

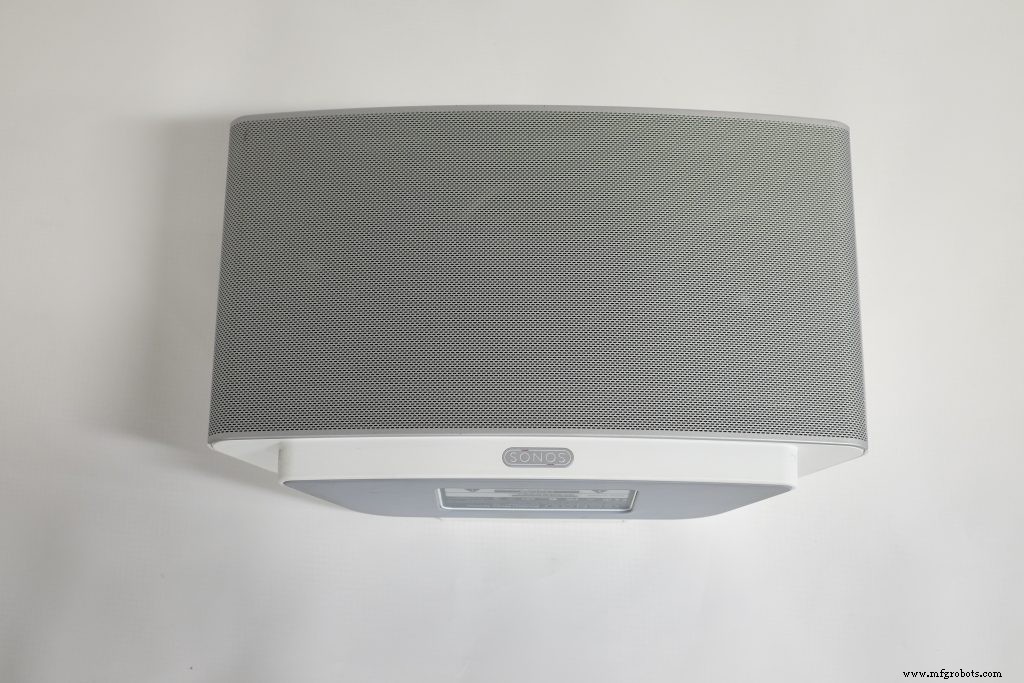

El Sonos ZonePlayer S5 es un dispositivo inalámbrico / con cable de varios altavoces para transmitir audio desde una variedad de dispositivos y servicios. Teníamos uno a mano de un proyecto anterior y decidimos derribarlo y compartir nuestras opiniones sobre este producto desde el punto de vista del diseño mecánico. Sigue leyendo para ver nuestro desmontaje de altavoces de Sonos.

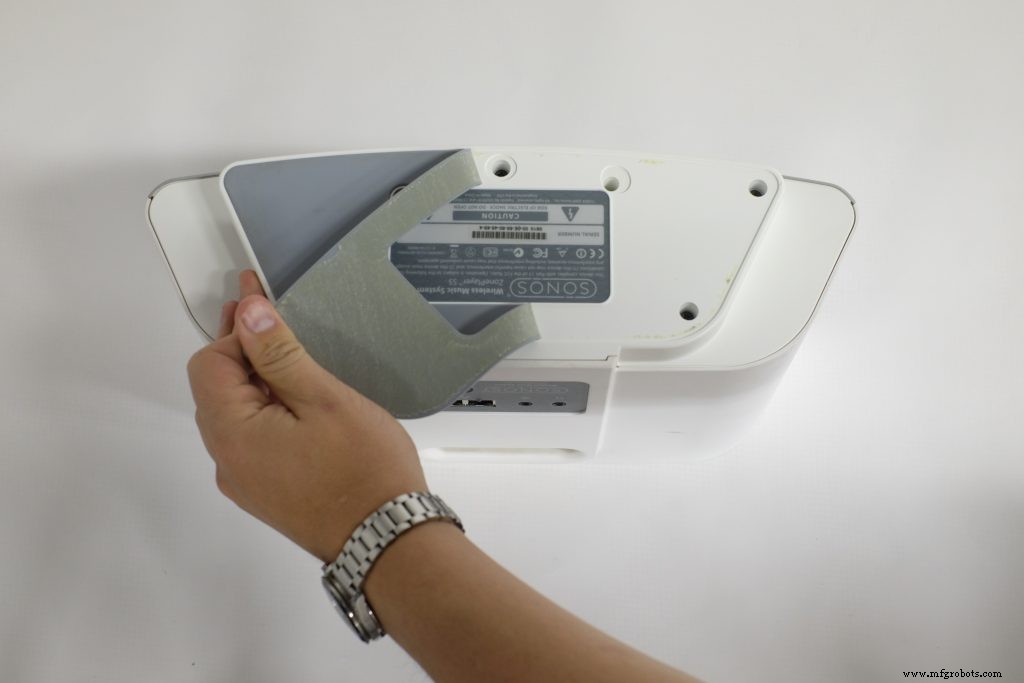

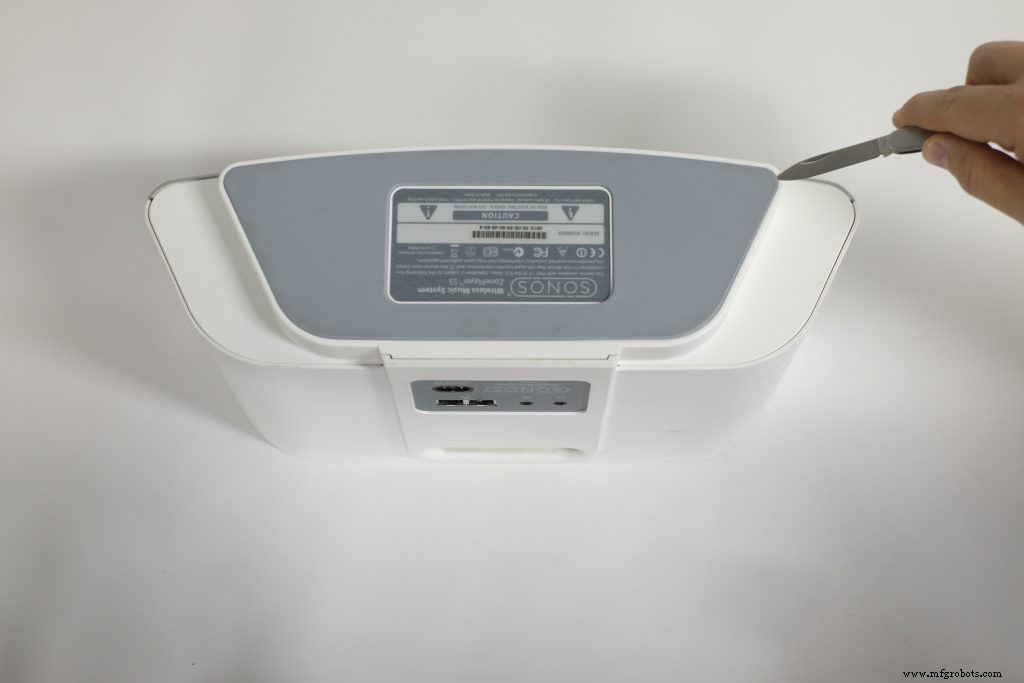

Vayamos de inmediato; el diseño es muy simple desde el exterior sin ningún sujetador obviamente visible, como es habitual, el primer lugar para mirar es debajo de las pegatinas o las patas de goma. Como era de esperar, el S5 tiene una gran almohadilla de goma de silicona en la parte inferior que oculta 8 sujetadores empotrados.

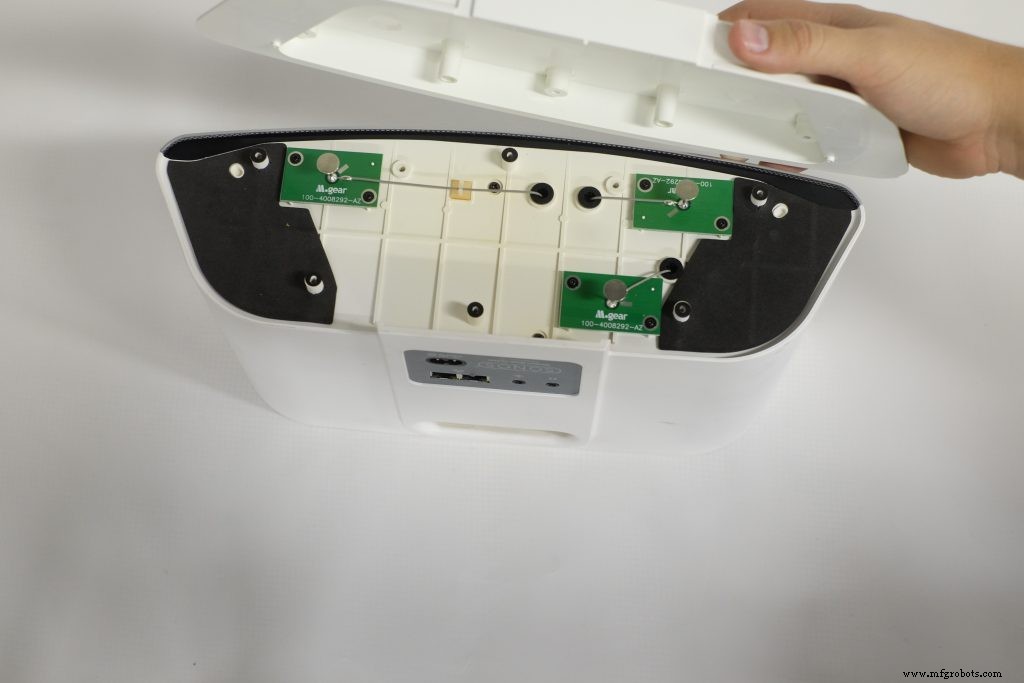

Quitarlos permite quitar el "pie" inferior y dejar al descubierto 3 antenas (más sobre esto más adelante). Es interesante notar el color ligeramente diferente que se ve en el cuerpo principal debajo de este pie, esto nos dice que el producto probablemente esté pintado, por lo que no es necesario obtener una combinación de color perfecta en el plástico crudo (pero acercarse lo más posible significa que los rasguños serán menos visibles ). Esto probablemente se hizo porque la textura deseada no era factible dentro de las restricciones de borrador de este producto, o más probablemente, para coincidir con los otros materiales utilizados en todo el producto (el cuerpo principal es ABS mientras que la base y la parte superior son PS).

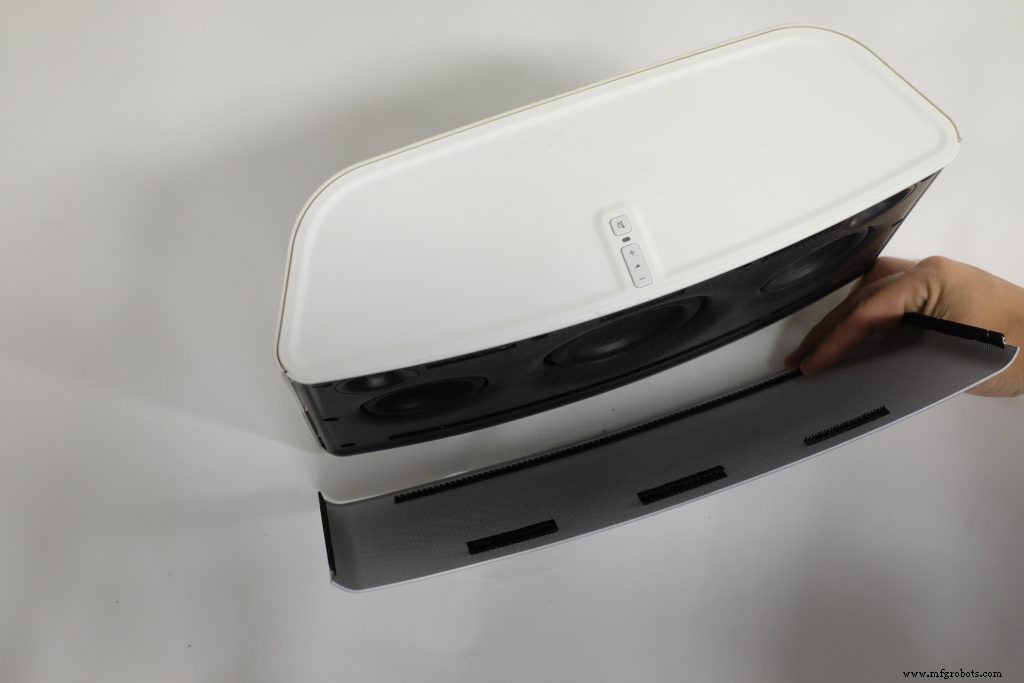

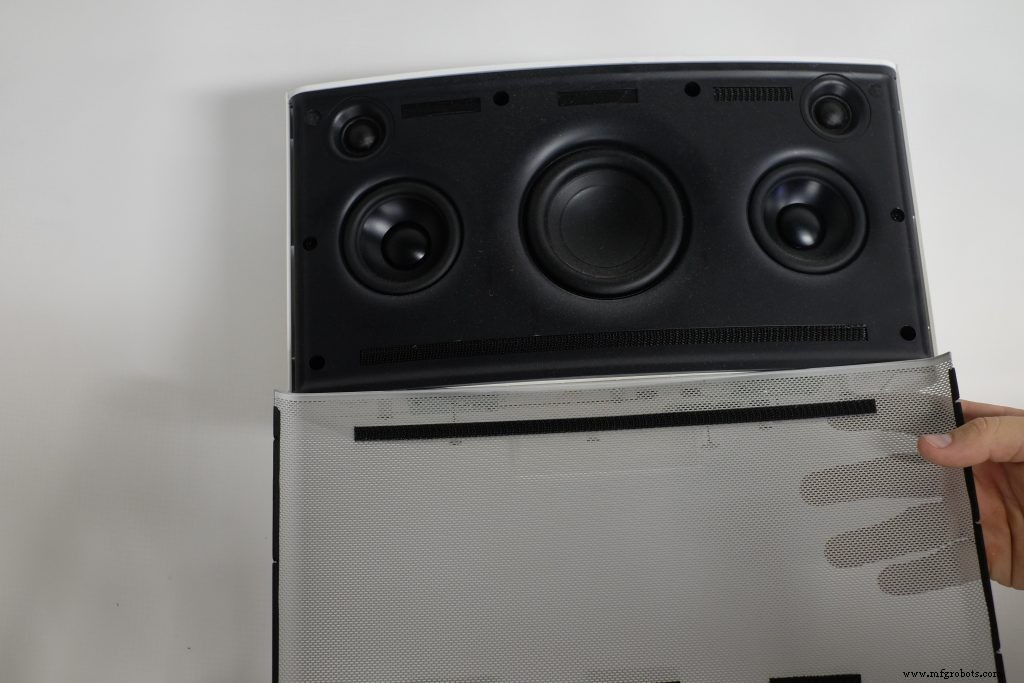

Incluso con los tornillos debajo del pie removidos, todavía no había un camino obvio hacia adelante, por lo que dirigimos nuestra atención a la parrilla, es simplemente un ajuste a presión en la parte frontal del producto con la notable adición de adhesivo de velcro para asegurarnos de que la parrilla permanezca firmemente en su lugar. a lo largo de su gran envergadura. Esto es importante en un dispositivo de audio, ya que cualquier ruido entre las partes sería perjudicial para la calidad del sonido.

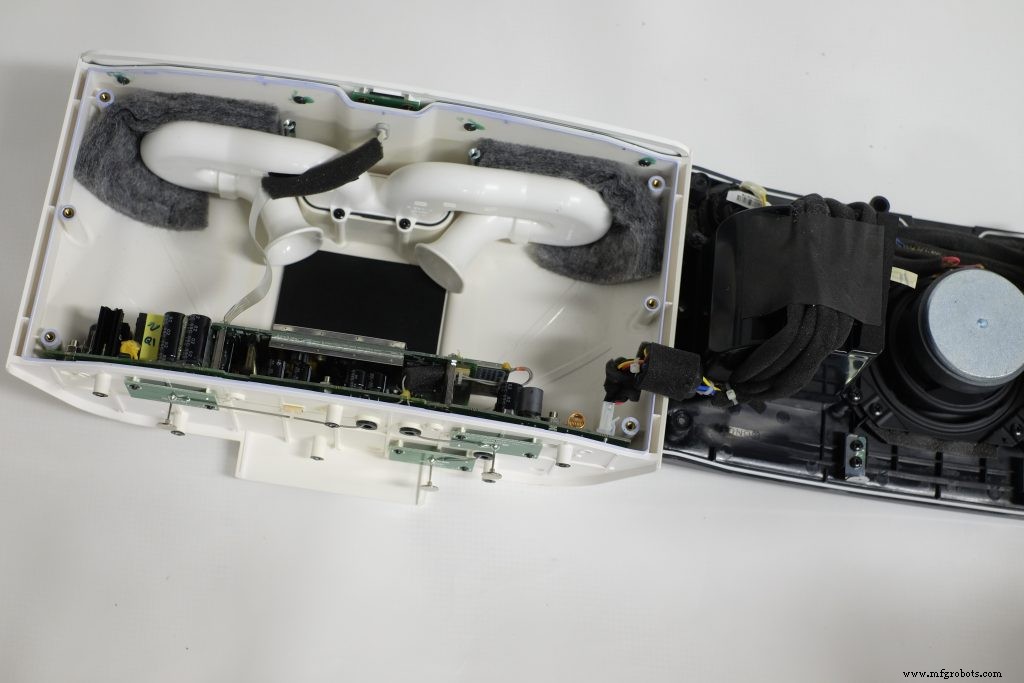

Quitar la rejilla revela 8 sujetadores más que permiten quitar el panel frontal y los altavoces. Es impresionante ver los esfuerzos para garantizar un buen sellado acústico, el panel frontal está sellado con una junta de espuma en todo su perímetro, probablemente para evitar ruidos y proporcionar una cámara sellada para mejorar la respuesta de la base. También mejora esa respuesta el puerto que se ve detrás del subwoofer, el camino enrevesado permite la longitud / volumen acústico correcto sin hacer que el producto sea más grande como un subwoofer típico. Está hecho de 6 piezas, todas pegadas / soldadas, el alto costo de la pieza y el ensamblaje refleja la importancia de esta característica.

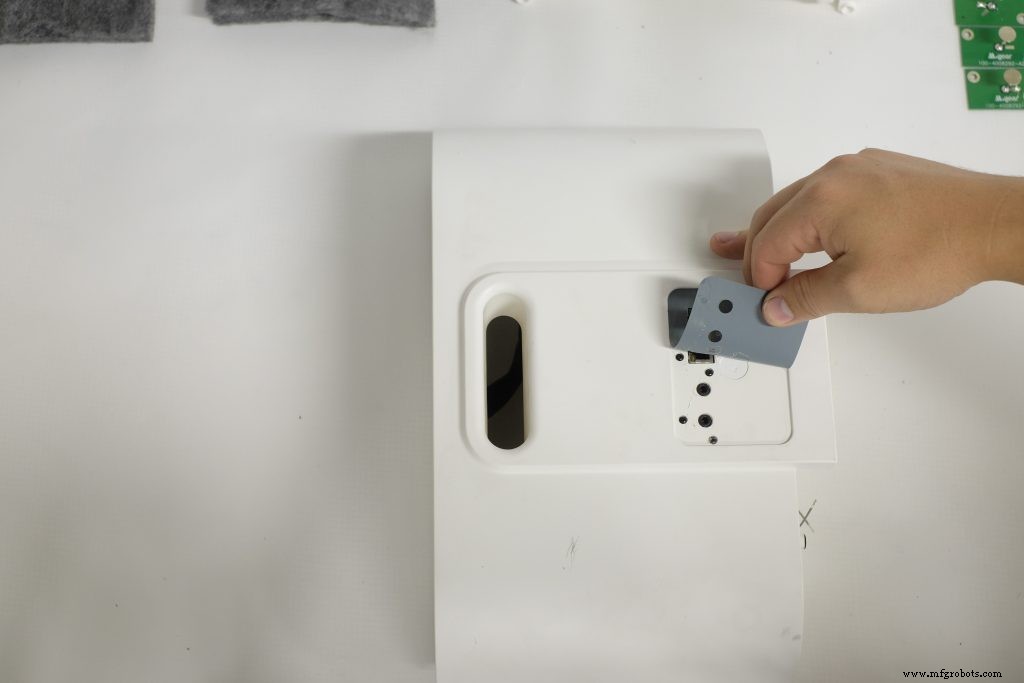

La extracción de un solo conector de clavijas múltiples libera el subconjunto de altavoces de la unidad principal. En este punto, para quitar la placa, giramos hacia la parte posterior y retiramos la pegatina que revela más sujetadores que sujetan los componentes de E / S a la parte trasera de la carcasa principal.

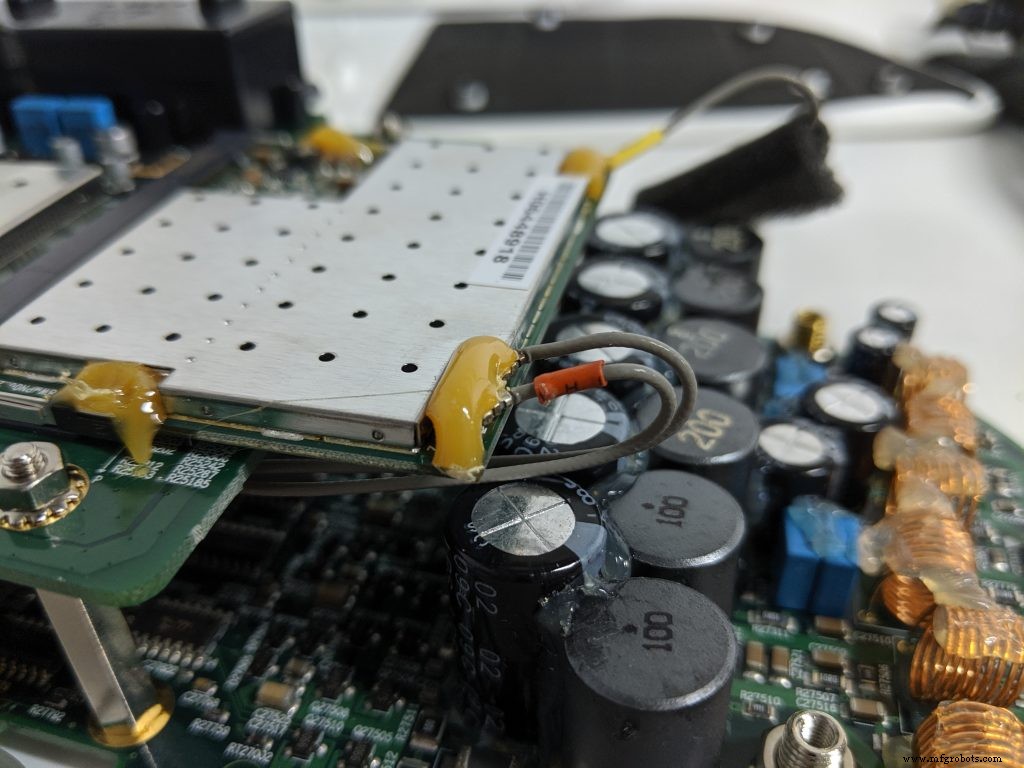

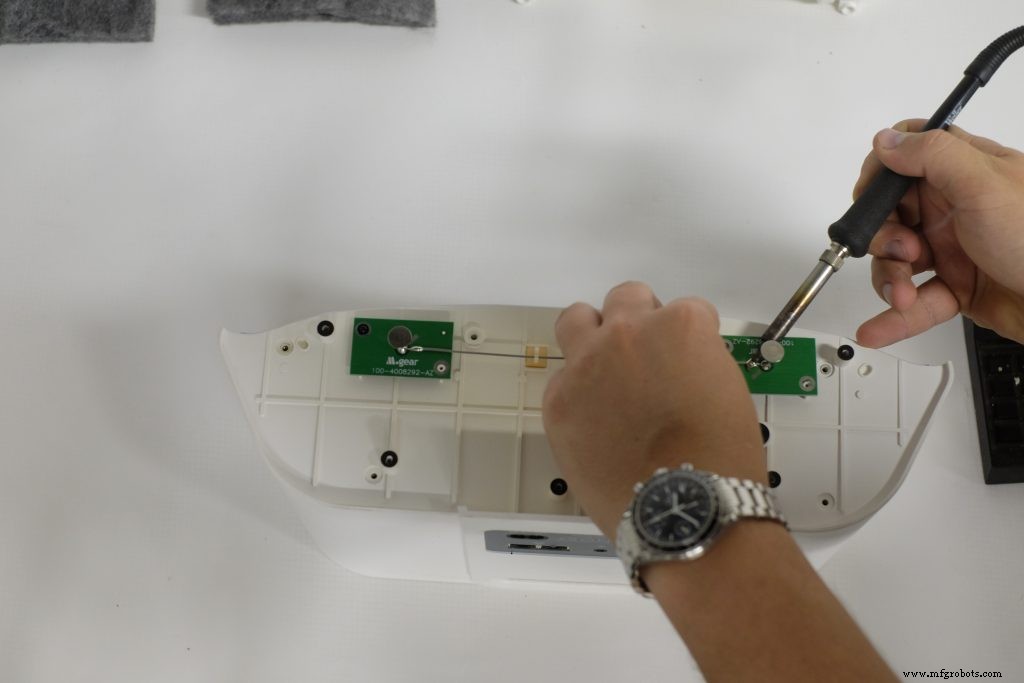

Si bien esto permitió que la placa se moviera libremente dentro de la carcasa, todavía estaba atrapada por las 3 antenas que admiten el uso de “SonosNet” (que le permite conectar en red hasta 32 dispositivos en toda su casa). Es probable que estos se ensamblen a la placa principal con conectores estándar y luego se cubran con adhesivo para asegurarse de que no se suelten. Esto significaba que era más fácil desoldar las conexiones en la placa secundaria en lugar de intentar quitar los conectores.

Con la antena quitada, podemos quitar la pila de PCB, el uso de separadores y conectores de placa a placa significa que todo el subconjunto de PCB se puede ensamblar y probar independientemente de toda la unidad, lo cual es bueno ya que no pierde el inversión de tiempo de un ensamblaje completo solo para descubrir que un PCBA está defectuoso.

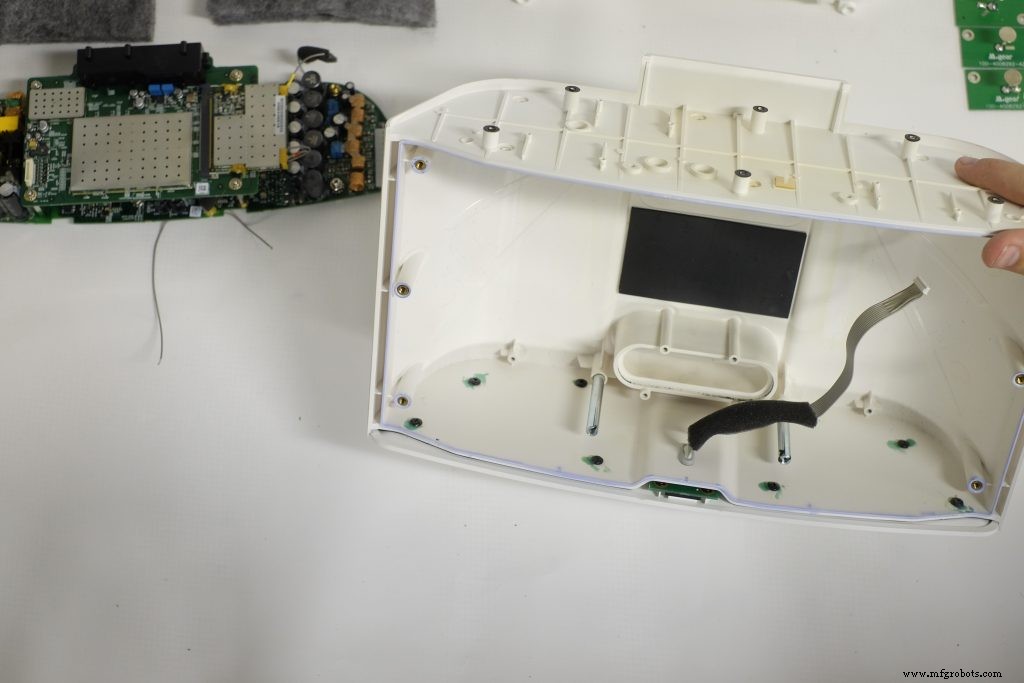

Con la PCB fuera del camino, ahora es posible quitar los 8 tornillos cortos que sujetan la parte superior del cuerpo principal. Si bien la altura vertical era un poco ajustada, hay mucho espacio para un conductor aquí, aunque nos sorprende un poco ver que Philips en lugar de Torx conduzca sujetadores. La pieza superior debe estar separada ya que el tiro requerido para el lado del núcleo del cuerpo principal habría hecho que la sección de la pared fuera demasiado gruesa cuando se combinó con la ligera curva hacia arriba en el perímetro de la parte superior. Si bien esto complica el montaje (8 tornillos y dos piezas de espuma para detener el traqueteo), es la única forma de lograr el aspecto deseado.

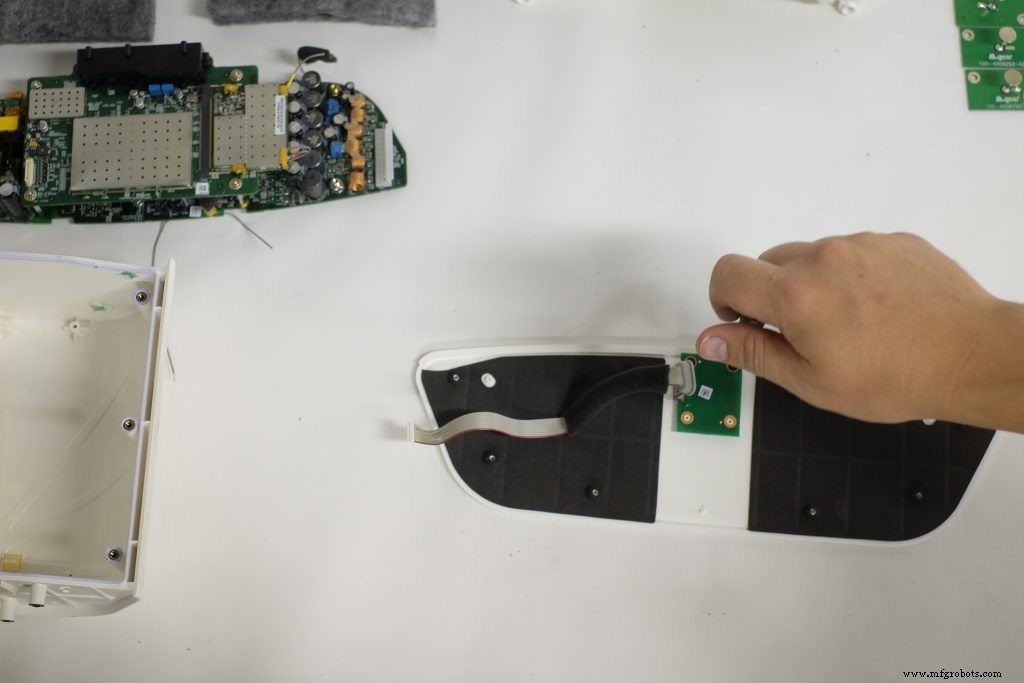

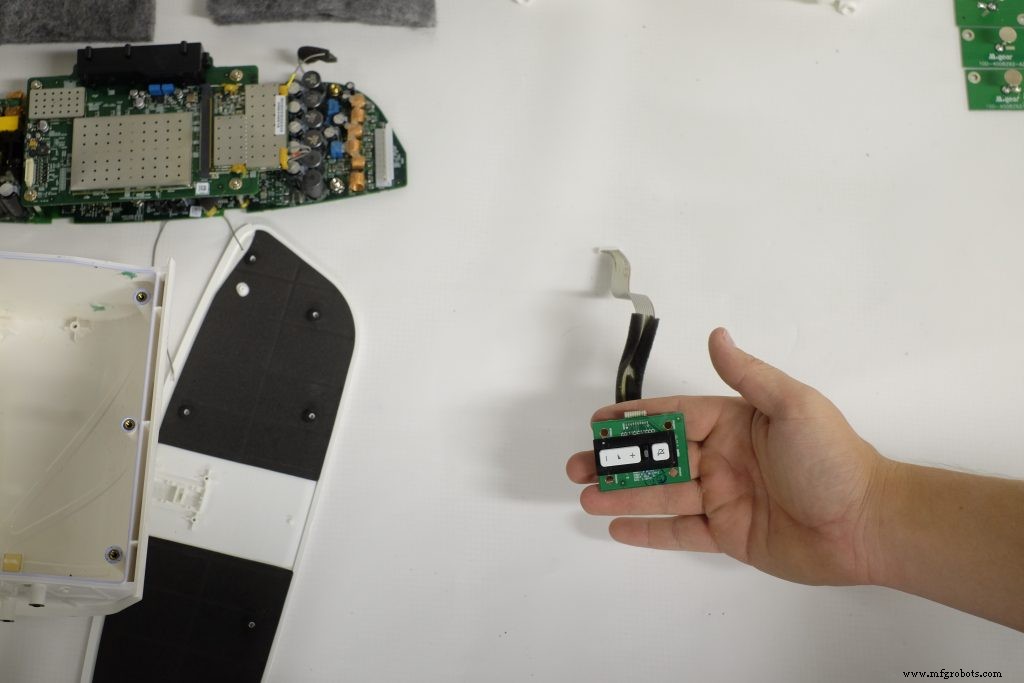

Con la parte superior quitada, vemos una pequeña placa de interfaz de usuario que alberga los 3 botones del dispositivo, se conecta a la pila de PCB principal a través de un solo cable plano. Quitándolo de la parte superior muestra una red de silicona con píldoras conductoras moldeadas sobre los 3 botones. El uso selectivo de clearsilicon le permite funcionar como un tubo de luz rudimentario para que los indicadores LED brillen tanto en el botón de silencio como en la luz de estado.

En general contamos:

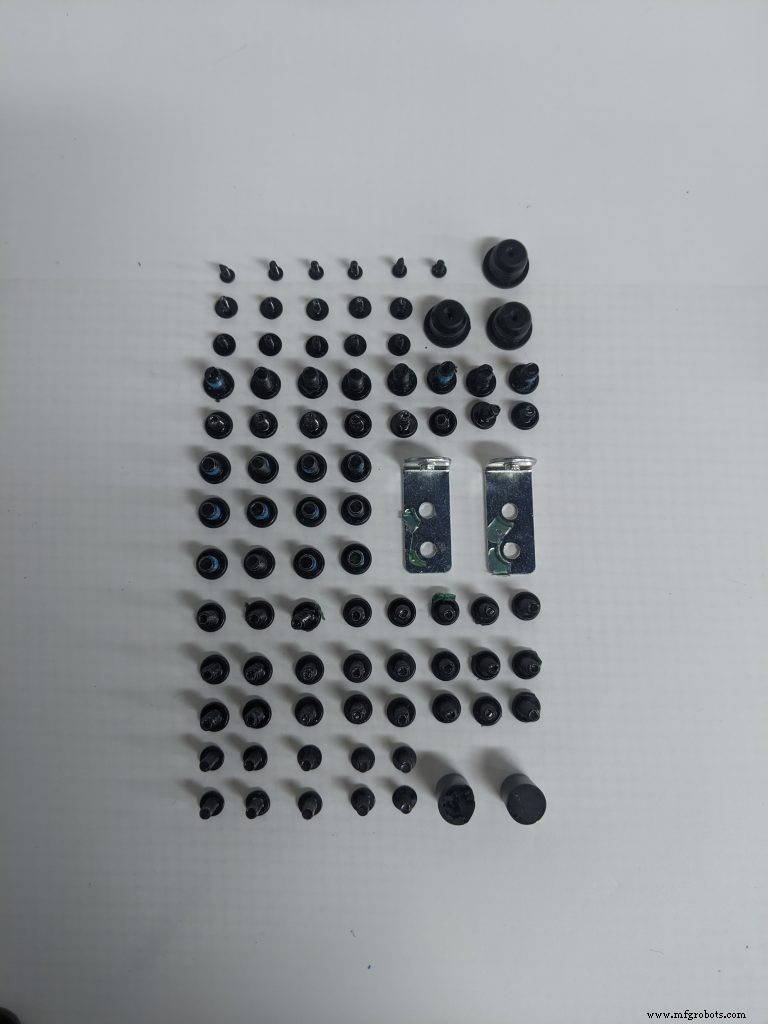

• Sujetadores 78x (7 únicos)
• 20 piezas de espuma troqueladas personalizadas
• 12 piezas moldeadas por inyección personalizadas
• 3 piezas de metal personalizadas
• 6x PCB

Estamos impresionados con el valor que se observa en el bajo número de piezas de plástico personalizadas (solo 4 para los componentes principales de la carcasa), la mayoría de las cuales son de extracción directa (es decir, un molde simple y relativamente asequible). La cantidad y variedad de sujetadores aumenta el costo de ensamblaje, pero dada la naturaleza de alta gama de este producto, tiene sentido usar tornillos en lugar de características de plástico, tales como broches, ya que son más robustos y útiles. Lo mismo ocurre con la espuma, hay una gran cantidad de piezas cortadas a medida, pero dado que la calidad del sonido es un punto de venta importante, la inversión en herramientas tiene sentido.

En general, parece un producto que está bien diseñado para el mercado al que está destinado (audio doméstico de gama media-alta), pero parece ser demasiado intensivo en ensamblaje para escalarlo a volúmenes muy altos.

Vea el video a continuación para ver nuestro desmontaje completo de altavoces Sonos y manténgase atento a una inmersión más profunda en aspectos específicos de este producto, como el diseño para el ensamblaje y la capacidad de moldeado.
