Diseño de una paleta de ping-pong iluminada

Nos encanta el ping pong en Studiored, desde que comencé aquí hace casi 4 años, probablemente he jugado cerca de 1000 juegos. También nos encanta jugar con diferentes procesos para hacer cosas, así que fue natural cuando encontré un pedazo de acrílico de ¼ ”en la tienda que deberíamos diseñar y construir una paleta de ping pong LED con iluminación de borde (obvio).

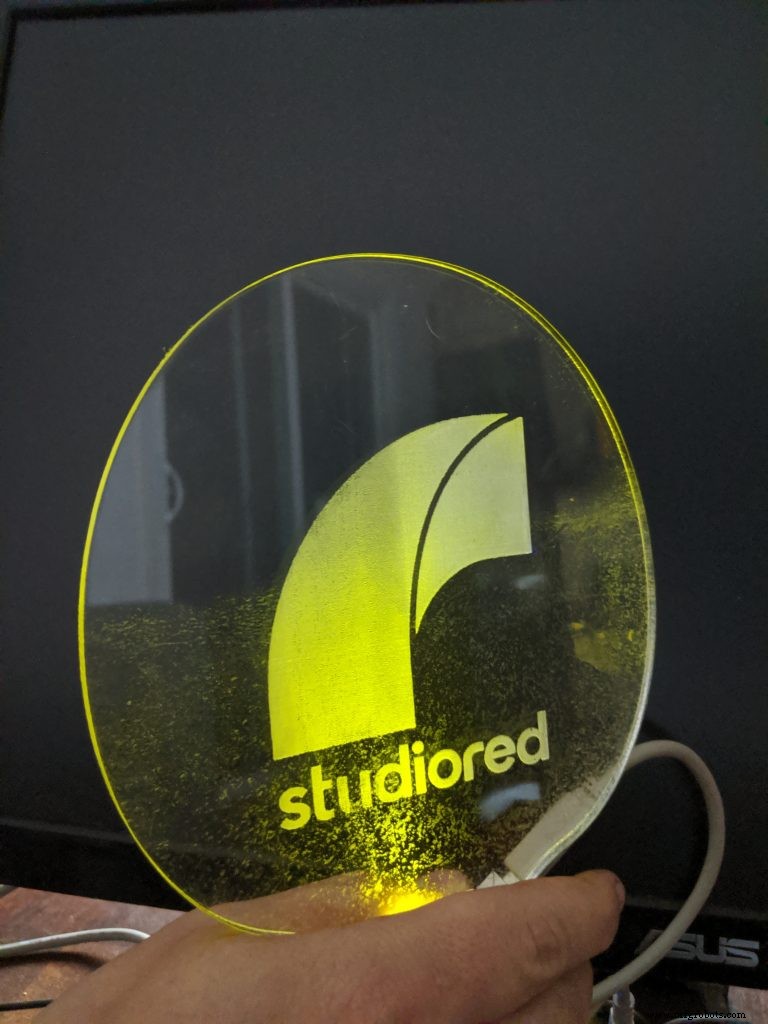

El uso de un cortador láser para hacer letreros acrílicos con bordes iluminados se ha realizado durante siglos con gran efecto, el borde de corte suave permite una fácil entrada de luz y una buena reflexión interna, mientras que las superficies rugosas grabadas hacen un gran trabajo dispersando esa luz. Hacer esta parte fue tan simple como tomar un contorno de una paleta de PingPong en línea, colocarlo en CAD y superponer nuestro logotipo (vea este video para obtener más información sobre cómo importamos y escalamos imágenes).

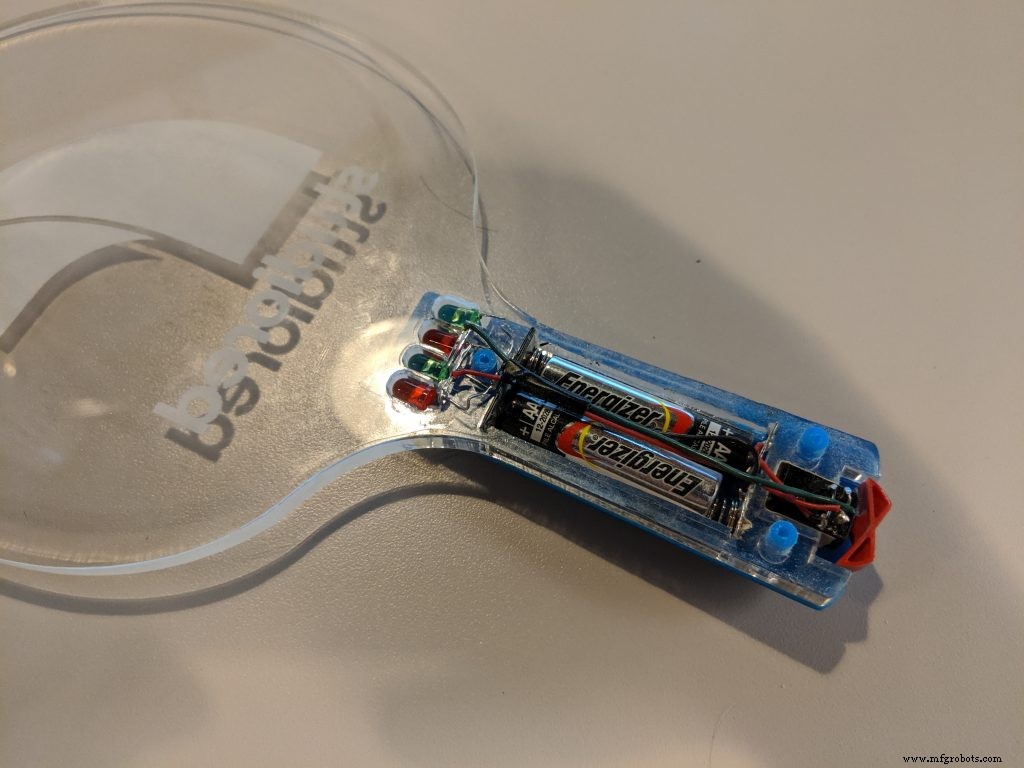

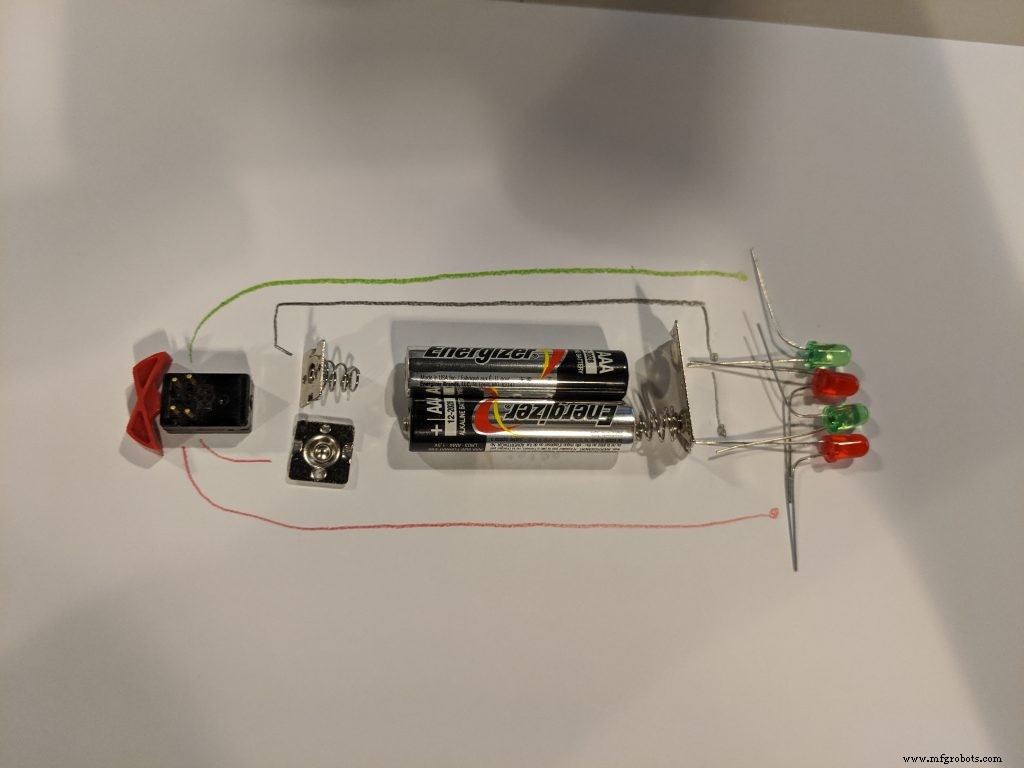

En un letrero típico, hay mucho espacio en la base o el soporte para ocultar los LED y los cables se pueden enrutar de manera limpia, generalmente a una fuente de alimentación externa. No es tan fácil con un producto portátil pequeño como una paleta de ping-pong, sería bastante sencillo usar una celda LIPO pequeña y algunos LED SMD, pero queríamos hacer algo con las piezas que teníamos por ahí, y sin puerto de carga, así que decidimos usar AAA reemplazables simples. Al ser una empresa de desarrollo de productos, tenemos cientos de contactos de batería y fue un desafío divertido adaptar los métodos típicos de retención de clips de batería a las limitaciones 2D de una pieza cortada con láser. Terminamos creando mangos impresos en 3D para proporcionar topes para los clips, pero todo lo demás fue asegurado por el acrílico cortado con láser, lo cual es bueno ya que es más resistente que algunos de nuestros materiales de impresión SLA.

El resultado final es muy divertido, es un poco más pesado que una paleta típica, pero el tamaño es perfecto, el interruptor de dos colores significa que podemos tener partidos nocturnos al estilo de Starwars (una vez que logremos hacer dos de ellos). Planeamos poner cinta de agarre transparente en las superficies para ayudar en el agarre, pero para jugar en la oscuridad funciona muy bien sin ninguna.

¡Consulte nuestra sección de descargas para imprimir el suyo!
