Maximizar el valor de los calentadores flexibles en el diseño de PCB

La industria de PCB es compleja, ya abarca múltiples aspectos: diseño, montaje y, ahora también, la opción de integrar calentadores flexibles. Pero, ¿qué son exactamente y qué función cumplen? Descubrámoslo.

1. Calentadores flexibles — ¿Qué son?

El término «calentador flexible» puede resultar confuso. En términos sencillos, es un elemento calefactor (bobinado, serigrafiado o grabado químicamente) que puede doblarse o flexionarse para adaptarse a los contornos de una superficie determinada.

Existen varios tipos en el mercado, siendo los más comunes:

• Calentadores de película de Poliamida/Kapton®
• Calentadores transparentes
• Calentadores de carbono impreso

Aunque su función es la misma, difieren significativamente en forma, grosor y tamaño. Algunos incluyen componentes adicionales para mejorar el rendimiento.

Los calentadores flexibles son precisos, robustos, eficientes y fiables. Resisten químicos y humedad, por lo que son aptos para múltiples aplicaciones sin preocupaciones.

Otra gran ventaja es su facilidad de adhesión o unión a cualquier tipo y tamaño de sustrato.

Sectores como el militar, industrial y particular demandan estos elementos por sus crecientes necesidades.

Son ligeros, finos, capaces de operar en vacío y entornos hostiles, y altamente duraderos, soportando temperaturas extremas:

• Intermitente: Hasta 260 °C (500 °F)
• Continuo: Hasta 200 °C (392 °F)

2. Calentadores flexibles — ¿Por qué los PCB los necesitan?

Algunos productos requieren calefacción: para evitar que la electrónica se enfríe demasiado, controlar la humedad, evitar que materiales se peguen o calentar un elemento específico.

La transferencia de calor eficaz es clave. La mejor forma de usar calentadores flexibles es adherirlos directamente a la superficie, asegurando un flujo energético adecuado.

El diseño del elemento debe ajustarse perfectamente a la superficie, y la instalación es crucial. La interfaz debe ser uniforme; nos esforzamos por lograr la precisión requerida en diseño e instalación.

En algunos casos, se integran controles y sensores en el propio calentador para optimizar resultados: termopares, termostatos ajustables o preconfigurados, termistores, fusibles térmicos y RTDs.

3. ¿Cómo funciona un calentador de PCB?

Los calentadores flexibles constan de una sola capa de circuito flexible que usa aleaciones resistivas (cuproníquel, Inconel) para crear pistas conductoras. A diferencia de los circuitos típicos, no usan cobre.

Los PCB siguen normas comunes. Empleamos conductores de mayor resistencia para asegurar un flujo de corriente regular que genere el calor necesario.

Los factores críticos son el grosor y la anchura del conductor; de ellos depende alcanzar la resistencia deseada.

4. Calentadores flexibles — Diseño: La parte compleja

La mayoría de elementos calefactores usan materiales de alta resistencia que soportan el voltaje necesario para calentar según lo requerido. El NiCr (nicromo), con 20 % cromo y 80 % níquel, es idóneo: su resistividad es muy superior a la del acero y el cobre.

Al usarse por primera vez, forma una capa de óxido de cromo que mejora el rendimiento, protege contra daños, alarga su vida útil y aumenta la resistencia con la temperatura (coeficiente de temperatura positivo), entrando en autorregulación y ganando seguridad.

Pero el nicromo no sirve para todo: genera mucho calor y puede no ser adecuado según la aplicación (ej. cama de CNC).

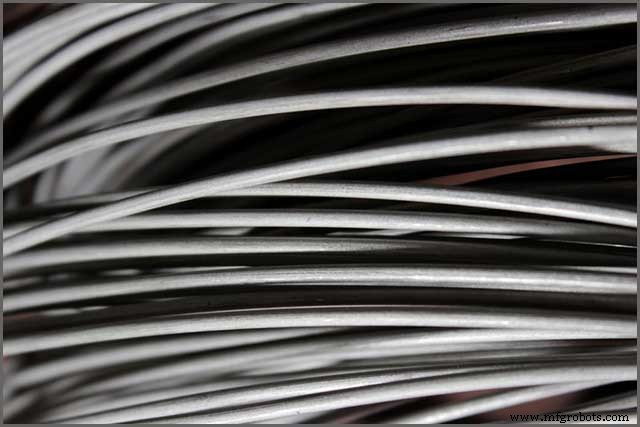

Los calentadores de hilo valen para hornos, circuitos, etc., pero el truco para un elemento no intensivo y fácil de manejar está en la pista del PCB (PCB trace).

5. ¿Cómo conseguir calentadores flexibles para PCB?

Olvida las preocupaciones y contacta con WellPCB para todas tus necesidades de PCB, incluidos calentadores flexibles.

Llevamos años en el sector y dominamos el arte de fabricar PCB y elementos como calentadores flexibles.

En WellPCB no solo lo fabricamos; también respondemos a todas tus dudas sobre nuestros servicios o calentadores flexibles.

Si el diseño del calentador te confunde, no te preocupes: analizaremos tu superficie y crearemos un plan que se adhiera perfectamente, evitando cualquier problema de funcionamiento.

6. Calentadores flexibles — ¿Puedo construir uno a medida para PCB?

En internet hay docenas de tutoriales para fabricar tu propio calentador flexible. Aunque parezcan útiles, la realidad es que no puedes hacerlo si careces de experiencia en diseño y montaje de PCB.

Podrías dañar la superficie eligiendo el calentador erróneo. Deja que los profesionales se encarguen.

Producimos calentadores flexibles a medida según tu presupuesto y requisitos. Hablamos de tu proyecto y te damos las mejores sugerencias. Llámanos hoy.

7. Consideraciones de diseño térmico en PCB: Claves a recordar

• Coste: El presupuesto es limitado; busca una empresa con servicios asequibles. Los calentadores flexibles suelen ser económicos, pero el coste final depende de factores como el tamaño. Asegúrate de que no haya cargos ocultos.
• Material: Como se mencionó, hay varios materiales para construir calentadores flexibles. La elección depende de la placa y la temperatura objetivo. Si no sabes cuál usar, contacta con nosotros y te explicaremos pros y contras.
• Impermeabilidad: Puede no ser crítico para todos, pero los calentadores flexibles deben ser impermeables según la aplicación.
• Diseño: Es uno de los factores más importantes, porque el diseño depende de la forma y tamaño de la placa o superficie donde se colocará el calentador. Este debe adaptarse a curvas y giros; de lo contrario, no se adherirá bien y el flujo energético no será óptimo.

Conclusión

Los calentadores flexibles son versátiles: se adhieren a múltiples superficies y adoptan la forma que necesites. Pero solo obtendrás buenos resultados trabajando con un proveedor fiable. En WellPCB ofrecemos una amplia gama de servicios PCB, incluidos calentadores flexibles. Somos un equipo de profesionales con años de experiencia, atendemos a todo tipo de clientes y ofrecemos tarifas asequibles.
