Eliminar el Ghosting en Impresión 3D: Pasos Sencillos para Quitar Vibraciones y Mejorar Calidad

La mayoría de profesionales y aficionados a la impresión 3D experimentan ghosting (fantasmas) en sus impresiones.

Durante la impresión, las vibraciones de la impresora pueden causar defectos en la pieza final.

Estas vibraciones se producen por cambios bruscos y rápidos en la velocidad y dirección de impresión.

Por tanto, los cambios rápidos de velocidad y dirección causan ghosting.

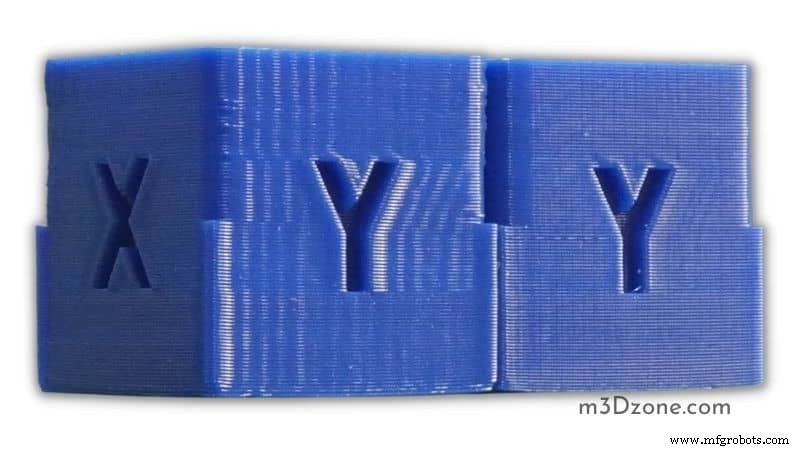

El signo más común es la repetición de patrones de líneas en la superficie de la pieza impresa.

El ghosting es un problema que debes solucionar, ya que afecta claramente la calidad final.

Este artículo bien documentado es una buena guía sobre el ghosting en impresiones 3D y cómo corregirlo.

¿Qué es el Ghosting en Impresora 3D (Ghosting en Impresión 3D)?

Una impresora 3D con ghosting es aquella que presenta la mayoría de problemas que lo causan: componentes pesados, ajustes incorrectos de jerk y aceleración, y un sistema de soporte interno desgastado o defectuoso.

La presencia de "fantasmas" de capas en tu impresión es señal de alarma. Además, el ghosting puede arruinar tu trabajo y dejarte frustrado según el tiempo y esfuerzo invertidos.

Aun así, puedes identificar fácilmente el ghosting si ves estructuras y rasgos en la pieza final que no formaban parte del diseño.

El cabezal acelera movimientos bruscos y los mismos cambios de dirección causan vibraciones intensas. Así, los movimientos de la impresora provocan ghosting que aparece como un modelo duplicado.

Por eso, al mirar tu impresión 3D, observas líneas y rasgos repetitivos claros.

Más importante aún, el ghosting distorsiona las expectativas de la pieza final. Es un problema que se encuentra principalmente en modelos como logotipos y textos.

¿Qué Causa el Ghosting en Impresión 3D?

Varios factores pueden causar ghosting durante el proceso. Notablemente, las vibraciones siguen siendo la causa principal, y ocurren por:

1. Ajustes de Aceleración y Jerk

Ajustes de Aceleración

Antes de imprimir un objeto tridimensional, ayuda introducir el valor de aceleración. ¿Qué es la aceleración en impresión 3D? Se refiere a los cambios en la velocidad de impresión.

Ajuste de Jerk

El ajuste de jerk mide la velocidad a la que el cabezal se mueve desde una posición estable. Cuanto mayor sea el jerk, más rápido se moverá al activarse.

Si tu impresora tiene un jerk bajo, no permitirá movimientos bruscos, moviéndose lentamente desde su posición estable.

Tanto el jerk como la aceleración juegan un papel crucial en el movimiento de la impresora 3D.

Reducir la Velocidad de Impresión

Por ejemplo, si reduces la aceleración, la velocidad y el movimiento del cabezal disminuyen. Por tanto, reducir la velocidad de impresión reduce el riesgo de vibraciones que causan ghosting.

Si seleccionas un jerk alto, el cabezal se moverá repentinamente más rápido en una nueva dirección. Si seleccionas uno bajo, tardará más en estabilizarse.

Esto resulta en detalles de impresión más oscuros porque el cabezal tarda demasiado en cambiar de dirección.

Más importante, si ajustas aceleración y jerk, habrás gestionado tu velocidad de impresión. Así puedes solucionar el ghosting controlando los ajustes de jerk y aceleración de tu impresora 3D.

Ten cuidado de no seleccionar ajustes incorrectos de jerk y aceleración. Unos ajustes erróneos provocan sobre-extrusión en las esquinas agudas del objeto. Esto significa que el cabezal extruirá filamento excesivo en un ángulo agudo.

Por tanto, ayuda cambiar la configuración del firmware para evitar la sobre-extrusión durante la impresión 3D.

2. Velocidad de Impresión Alta

Imprimir a alta velocidad causa problemas de ghosting. Además, la impresión a alta velocidad aumenta el riesgo de vibraciones. Si imprimes a menor velocidad, minimizas las vibraciones del cabezal.

Las vibraciones de la impresora 3D deben evitarse porque causan líneas, formas y patrones recurrentes. Estos signos son indicadores primarios de ghosting.

3. Ángulos Numerosos y Agudos

No todas las impresoras 3D pueden desarrollar modelos complejos, especialmente con numerosos ángulos agudos.

Imprimir formas, textos y logotipos con curvas de aceleración extremas causa ghosting. Además, la impresora debe estar a la altura de la calidad requerida.

De lo contrario, si imprimes con una impresora que no está a la altura, terminarás con impresiones que tienen formas y patrones distorsionados.

Por tanto, se requiere una impresora 3D personalizada con precisión y corte para lograr impresiones de calidad. Tal impresora está mejor situada para mitigar el riesgo potencial de ghosting.

4. Rigidez Insuficiente del Bastidor

Los fabricantes suelen diseñar impresoras 3D con diferentes bastidores, adaptados a distintos materiales para satisfacer el mercado.

Algunos materiales tienen atributos que resisten vibraciones y movimientos durante la impresión.

No obstante, no todos los materiales aguantan vibraciones y movimiento, resultando en ghosting en algunos objetos.

La temperatura es otro factor crucial; ayuda usar materiales que aguanten altas temperaturas. Si imprimes con materiales propensos a fundirse, la vibración causará daños severos en la pieza final.

En resumen, las vibraciones de la impresora 3D causadas por frecuencias resonantes altas provocan ghosting agudo. Otras razones incluyen:

• Velocidad de impresión
• Ajustes de jerk y aceleración altos
• Momento inducido por componentes pesados
• Rigidez insuficiente del bastidor
• Cambios rápidos de forma y ángulo
• Frecuencias resonantes por movimientos rápidos
• Detalles precisos y evidentes como textos y logotipos

¿Cómo Eliminar el Ghosting de la Impresión 3D? [Soluciones Fáciles]

Aprieta la Correa de tu Impresora 3D

Si detectas ghosting, la holgura de tu impresora podría ser la causa. La holgura en el sistema de movimiento aumenta el riesgo de vibraciones.

Comprueba si tu impresora tiene la correa floja. Si la encuentras floja, apriétala, ya que la correa es vital para mover componentes.

Si la correa está demasiado floja, no puede mover ni detener otro componente. Sigue la guía del fabricante para apretarla correctamente.

Imprime en 3D Lentamente

Si sigues teniendo ringing (timbre) incluso después de apretar las correas, comprueba si usas una velocidad razonablemente alta.

Los movimientos bruscos de la impresora generan vibraciones violentas que causan ringing. Recuerda siempre que una impresión larga es mejor que una mala.

Usa una Base de Soporte Sólida

Si usas una base de soporte sólida para tu impresora 3D, reduces las vibraciones durante la impresión. Aconsejablemente, coloca tu impresora sobre una base sólida y plana, ya sea una mesa o encimera.

Además, puedes usar una alfombrilla antivibración (ver en Amazon) que soporte la impresora sobre la mesa. La almohadilla asegurará que la impresora esté apoyada y fija para evitar vibraciones no deseadas.

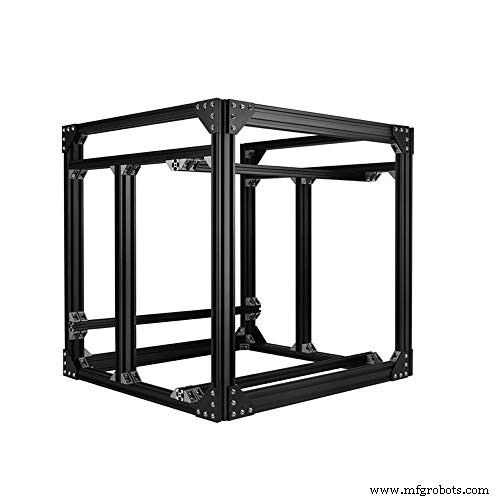

Usa un Bastidor Robusto

Las impresoras 3D se someten a mucho movimiento y fuerza, por lo que con el tiempo partes del bastidor pueden aflojarse. Estas pequeñas vibraciones ocurren durante horas de uso.

Esto resulta en tuercas sueltas aquí y allá, y puede causar vibraciones severas al imprimir.

Debes comprobar todas las juntas del bastidor y apretar todos los extremos sueltos. Eliminará la posibilidad de movimientos innecesarios que provocan ringing.

Presta atención a apretar todas las esquinas, ruedas, soportes, rieles y tornillos para asegurar que permanezca estable y libre de vibraciones.

¿Qué es el Ringing en Impresión 3D?

El ringing, a veces llamado ghosting, ocurre cuando líneas o rasgos parecen repetirse por toda la superficie de la impresión. Notablemente, el ringing sigue siendo un problema grave que puede dañar fácilmente una superficie de impresión que sería excelente.

Además, la mayoría del ringing ocurre alrededor de ángulos agudos y esquinas de los objetos.

A veces, puedes confundir fácilmente el relleno visible con ringing. Las impresiones 3D consisten en paredes sólidas que rodean patrones de relleno dispersos.

A veces, la pared no es lo suficientemente gruesa y el relleno se transparenta. Sin embargo, debes saber que no es ringing. Es fácil identificar el ringing porque siempre toma la forma del diseño del modelo 3D.

También se propaga en ondas y no es consistente en toda la superficie.

¿Qué Causa el Ringing?

Las vibraciones causadas por los movimientos de la impresora 3D provocan ringing. Cuando partes móviles como el cabezal cambian dirección o velocidad, partes de la impresora resuenan, causando irregularidades en la superficie.

Además, los componentes de movimiento de la impresora están esencialmente sueltos, por lo que movimientos excesivos a alta velocidad causan vibraciones que llevan al ringing.

Soluciones para Ghosting, Ringing, Eco y Ondulaciones

Puedes usar muchas formas de solucionar el ghosting y asegurar impresiones de alta calidad. Elige la que mejor se adapte a tu caso:

• Usar un portabobinas separado (ver en Amazon)
• Apretar la correa dentada de la impresora
• Aumentar la rigidez y estabilidad de la impresora
• Usar una base estable y fija para montar la impresora
• Usar almohadillas antivibración (ver en Amazon)
• Usar una superficie de cimentación gruesa
• Asegurar que los rieles y barras de la impresora estén firmemente sujetos
• Apretar firmemente el hotend para reducir vibraciones
• Imprimir más lento
• Reducir el peso de las partes móviles de tu impresora 3D
• Usar un extrusor ligero (ver en Amazon)
• Usar varillas ligeras

Conclusión

Al buscar las mejores soluciones a tus problemas de ringing, ayuda reconocer que el ringing no es fácil de eliminar. Numerosos factores lo causan y puede que no estés seguro del mejor remedio para tu caso.

Sin embargo, la clave para resolver el ringing está en identificar correctamente qué está causando que tu impresora 3D vibre.

Por ello, requiere un delicado acto de equilibrio por tu parte, y es posible que debas usar técnicas de prueba y error para descubrir qué funciona bien para ti.

Puedes revisar componentes sueltos, reducir velocidad de impresión, ajustar jerk y aceleración, y colocar tu impresora sobre una superficie sólida y rígida.
