Impresión 3D Jerk o Ghosting:cómo solucionarlo

Es posible que recientemente haya comprado una impresora 3D y haya comenzado a obtener algunos resultados después de iterar y ajustar algunas configuraciones. Ya resolvió la adhesión de capas, la temperatura del filamento y otros aspectos básicos y ahora está duplicando la calidad de la impresora. ¡Felicidades! Pasemos al siguiente problema en su viaje para convertirse en una leyenda de la impresión:¿Cómo se pueden resolver las sacudidas o las imágenes fantasma en la impresión 3D?

Las imágenes fantasma se pueden resolver reduciendo la velocidad de impresión, regulando el tirón y la aceleración, siendo la configuración ideal:velocidad de 60 mm/s, aceleración de 1500 mm/s2 y tirón de 10 mm/s. Dependiendo de la impresora que posea, es posible que deba aumentar o disminuir esos valores. Si aún se producen imágenes superpuestas, considere agregar amortiguadores a la máquina y verifique que no haya correas sueltas que deban apretarse.

¿Qué es Ghosting, Jerking o Ringing?

Las imágenes fantasma, las sacudidas o los zumbidos en las impresiones 3D se producen cuando las piezas 3D tienen patrones o características recurrentes en la superficie de las impresiones, principalmente en forma de líneas debido al rápido cambio de dirección de la impresora 3D durante la impresión.

El hecho es que cada una de estas líneas fantasma suele ser ligera y sutil, pero todas juntas forman ecos que distorsionan la belleza de sus impresiones 3D.

Puede resultar útil echar un vistazo a un claro ejemplo de un objeto que fue víctima de ghosting.

Cómo detectar fantasmas en tus impresiones 3D

No es raro que las personas confundan otras anomalías y distorsiones con imágenes fantasma, especialmente aquellos que son nuevos en la impresión 3D.

El relleno visible es una de esas imperfecciones que se confunden fácilmente con las imágenes fantasma. El relleno visible ocurre cuando las líneas y los patrones del sistema de soporte interno de su impresora 3D se imprimen en la superficie de sus impresiones 3D.

Este efecto es especialmente visible cuando configuramos nuestras impresiones para que tengan capas exteriores muy delgadas. Si la pared no es lo suficientemente gruesa, el patrón de relleno o de impresión se verá a través de la carcasa.

De mi explicación, es evidente que el relleno visible es bastante diferente de la imagen fantasma. Puede darse cuenta de que sus impresiones son fantasmas cuando ciertas características se repiten, a diferencia del relleno visible en el que la estructura de impresión se vuelve visible en sus impresiones 3D.

En otras palabras, las imágenes fantasma se producen cuando ve claramente que ciertas características de su impresión se repiten cerca de ellas. A menos que en casos extremos, el efecto fantasma tiende a ser bastante sutil, ¡de ahí su nombre!

Primero echemos un vistazo rápido a las principales posibles causas del efecto fantasma para luego ver cómo podemos resolverlas. También puede ir directamente a las soluciones, ¡pero se privará de información invaluable! ¿Por qué te harías eso a ti mismo?

¿Qué causa las imágenes fantasma en las impresiones 3D?

Le alegraría el corazón saber que las causas de las imágenes fantasma en las impresiones 3D son relativamente obvias y lógicas.

Las vibraciones en la impresora provocan imágenes fantasma, ecos o timbres. Cuando el cabezal de su impresora 3D se mueve y cambia de dirección a un ritmo muy rápido, otras partes como el pórtico X, la extrusora, la cama de la impresora y las boquillas vibran, dejando irregularidades como capas adicionales de detalles únicos en sus impresiones 3D.

El hecho es que no todas las partes móviles de su impresora 3D se pueden apretar lo suficiente como para resolver el problema por completo.

Prueba de efecto fantasma

Puede probar fácilmente si su impresora es propensa a mostrar imágenes fantasma. Muchos usuarios piensan que el efecto fantasma es uno de esos problemas que solo los profesionales y los aficionados experimentados pueden resolver. ¡Esto no podría estar más lejos de la verdad!

Un factor que puede afectar la calidad de sus impresiones 3D es el peso de su pórtico X. Esto dependería del tipo de material del que esté hecho; fibra de carbono, acero o aluminio.

Cuanto más pesado sea el material utilizado, mayores serán los riesgos de efecto fantasma. El acero es el material más pesado. La probabilidad de que sus impresiones 3D se vean fantasmas es menor cuando se utiliza un pórtico X de fibra de carbono.

Cualquiera que sea el material de pórtico X que utilice, la aparición o no de imágenes fantasma depende de la configuración particular que le dé a la velocidad, la aceleración y la sacudida de impresión. Una configuración algo razonable para comenzar puede ser la siguiente:

• Velocidad:60 mm/s.
• Aceleración:1500 mm/s2.
• Tirón:10 mm/s.

Si prefiere configuraciones que permitan que su impresora 3D imprima muy rápido, es recomendable que use material de fibra de carbono para su pórtico X debido a su peso ligero. Siempre debe priorizar la velocidad de impresión baja y moderada, independientemente del material de pórtico X que utilice.

Lo primero que debe hacer es imprimir un objeto de cualquier forma y forma. Mientras imprime, verifique las partes móviles de su impresora 3D. Mire la extrusora, las boquillas y similares. Si resuenan mucho, se producirán imágenes fantasma.

Una vez completada la impresión, debe verificar los bordes afilados y los detalles de su impresión. Si los bordes se imprimen repetidamente y los detalles, como las letras, se repiten, lo más probable es que se trate de imágenes fantasma.

Mira la siguiente imagen. El de la izquierda es lo que podríamos considerar una impresión exitosa. ¡El de la derecha muestra claramente una cantidad agresiva de efecto fantasma!

Puede notar que el objeto impreso arriba apenas tiene alguna aplicación en el mundo real, ¡y tiene razón nuevamente! Esta pequeña caja no dejará el sistema solar como parte de un esfuerzo científico novedoso, pero hará algo más grande:nos ayudará a comparar la calidad de impresión en los ejes X, Y y Z.

Puede descargar esta prueba de Thingiverse haciendo clic aquí.

Como característica adicional, también le permitirá saber si su impresora está correctamente calibrada e imprime según la escala. Con esto quiero decir que debería poder obtener un calibrador y medir 20 mm en cada dimensión.

Está claro cómo se repetían las diagonales de la letra tras el brusco movimiento necesario para imprimirla. También vale la pena mencionar que esas diagonales solo se repiten en el lado derecho de la letra. El lector ávido y agudo (que sería usted) puede inferir que esto se debe a que la extrusora está imprimiendo de izquierda a derecha, lo que hace que las vibraciones se produzcan después de la letra.

Asegúrese de probar su impresión con diferentes variedades de filamentos de impresión 3D, velocidad, temperatura y configuraciones de sacudidas.

Tenga en cuenta que cuanto mayor sea la temperatura, mayor será el efecto de la vibración, lo que provocará un efecto fantasma evidente. Además, los colores de filamento más fríos reducen el efecto de las imágenes fantasma. Debe tener en cuenta todos estos parámetros cuando realice pruebas de imágenes fantasma en su(s) impresora(s) 3D.

Su material de pórtico XY, la aceleración y la velocidad de sacudidas contribuyen a la calidad de sus impresiones 3D. Puede ser tedioso y llevar mucho tiempo mejorar el pórtico de su impresora, así que primero modifiquemos la configuración de su impresora y veamos si podemos deshacernos de esos fantasmas aterradores y molestos.

Configuración de aceleración y tirón

Los ajustes de aceleración se refieren a los ajustes del ritmo del cabezal de su impresora mientras imprime. Los ajustes de aceleración varían según el cortador de tu elección, pero todos hacen más o menos lo mismo.

Cuanto mayor sea el ritmo del cabezal de la impresora, más rápido colocará el filamento el cabezal de la impresora. Una cosa que debe tener en cuenta es que la aceleración no se utiliza por completo al imprimir modelos en miniatura. Esto se debe a que, por lo general, son tan pequeños que no hay suficiente distancia que recorrer.

Jerk, por otro lado, es un entorno más técnico. La sacudida de su impresora 3D determina el ritmo al que se movería el cabezal de su impresora desde su posición estacionaria durante la impresión 3D.

La configuración de jerk determina la cantidad mínima de velocidad requerida para un cambio específico en la aceleración de impresión general.

Cuanto más altos sean los ajustes de jerk, más rápido será el movimiento desde su posición estacionaria y viceversa. Análogamente, es la velocidad mínima a la que llegará tu impresora antes de empezar a moverse en otra dirección.

Todavía tengo problemas para entender el nivel de abstracción de Jerk. Convencí a mi cerebro para que lo pensara en términos de un automóvil que frena antes de girar, después de lo cual volverá a moverse pero en una nueva dirección. Probablemente seas más inteligente que yo, ¡así que no me juzgues por encontrar útil esta analogía primitiva y poco elegante!

¿Qué impacto tienen los ajustes de aceleración y tirón en la calidad de impresión 3D?

Los ajustes de aceleración y sacudidas en la impresión 3D tienen efectos críticos en la calidad general de sus impresiones 3D. Estas configuraciones contribuyen en gran medida a determinar si sus impresiones 3D presentarán imágenes fantasma o no. A veces, muchas personas prefieren una configuración de aceleración y sacudidas más altas mientras imprimen porque ahorran tiempo.

Es posible que esté dispuesto a aceptar algunas imágenes fantasma en su impresión para ahorrar un tiempo precioso. No serás la primera persona en valorar el tiempo por encima de la calidad.

Nunca te juzgaré por hacerlo, pero debes saber de antemano qué tipo de salida quieres obtener. Si busca una impresión única y definitiva, también puede considerar "perder" un poco más de tiempo de impresión y permitir que la imprenta le dé un objeto hermoso a cambio.

Configuración recomendada de aceleración y tirones

El ajuste de aceleración recomendado para una impresora 3D estándar debe ser 60 mm/s. mientras que el ajuste de tirón debe ser 10 mm/s. Esto le daría una resonancia de impresión reducida y regulada, lo que resultaría en detalles uniformes y estándar.

Tenga en cuenta que estos ajustes sirven solo como una cifra aproximada. Si posee una máquina genérica sin marca y de bajo costo, probablemente tendrá que bajar por debajo de estos valores. Por el contrario, es posible que tenga una impresora increíble como la Voron 2.4 y se ría de mi configuración conservadora.

¿Qué otros problemas resuelven estos ajustes?

Al ajustar la configuración de aceleración y sacudidas de su impresora 3D, puede resolver otros problemas como superficie de impresión áspera, operación de impresión ruidosa, saltos de línea de capa, curvas distorsionadas, oscilación en Z y los gustos serán cosa del pasado si establece los ajustes de aceleración y sacudidas adecuados.

Posibles soluciones para Ghosting

Ya sabemos cómo definir y detectar imágenes fantasma. Además, también somos conscientes de sus causas. A estas alturas, supongo que sientes la necesidad de resolver el problema. ¡Echemos un vistazo a todas las cosas que podemos hacer para evitar que ocurran fantasmas bajo nuestra supervisión!

• Ajuste de la configuración de aceleración y jerk a la configuración estándar discutida anteriormente.

• Velocidad de impresión: La verdad es que cuando utiliza su impresora 3D a altas velocidades, es probable que se produzcan vibraciones violentas y zumbidos. La alta velocidad de impresión no brinda detalles uniformes en cada movimiento direccional y, aunque llevará más tiempo, la diferencia en la calidad de salida será obvia.

• Rigidez de la impresora: Esto se relaciona con el movimiento de toda la impresora mientras trabaja. Su máquina debe ser rígida en su posición para evitar vibraciones excesivas. Una cosa que puede hacer es obtener amortiguadores de vibraciones para las cuatro esquinas de su impresora. Esto ayudará a mantener la impresora en su lugar y reducirá las vibraciones y el ruido. ¡Esta "actualización" simple pero efectiva puede contribuir en gran medida a mejorar sus impresiones!

• Apriétense los cinturones sueltos: Si las correas de movimiento de su impresora 3D están flojas, definitivamente verá irregularidades en sus impresiones. Apretar los cinturones de su impresora 3D reducirá las vibraciones y mejorará la calidad general.

Conclusión

La clave para evitar las imágenes fantasma en la impresión 3D es establecer la aceleración y la velocidad de acuerdo con su máquina.

La mayoría de los problemas de imágenes fantasma desaparecerán al configurar correctamente estos dos parámetros. También se pueden realizar mejoras avanzadas, como mejorar la rigidez de la impresora, ajustar las correas sueltas y agregar amortiguadores a la impresora.

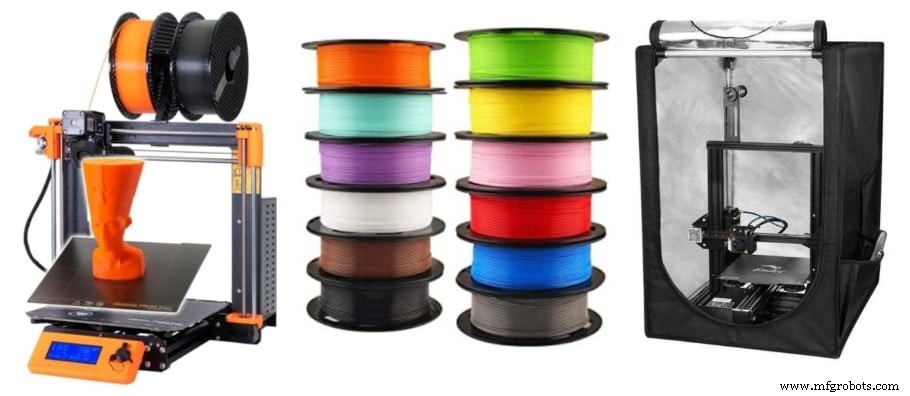

Consulta nuestra sección de productos recomendados
