Análisis de Árbol de Fallas (FTA): Propósito, Proceso e Implementación Práctica

El Análisis de Árbol de Fallas (FTA) capacita a los ingenieros para anticipar fallas antes de que ocurran. Al mapear la cadena causal desde un evento de alto nivel hasta las causas raíz básicas, el FTA convierte el riesgo abstracto en un plan tangible y accionable.

Desde la aeroespacial hasta la atención médica, las organizaciones confían en el FTA para construir resiliencia, reducir tiempos de inactividad y salvaguardar vidas.

¿Qué Es el Análisis de Árbol de Fallas?

El FTA es un método gráfico descendente (top-down) que modela cómo las fallas de componentes se propagan a un evento a nivel de sistema. Combina lógica booleana con teoría de probabilidad, permitiendo a los ingenieros de fiabilidad diseñar sistemas tolerantes a fallas que resisten fallos en cascada.

En la práctica, un diagrama FTA muestra cómo una sola falla de componente puede desencadenar una reacción en cadena, conduciendo a un resultado catastrófico. Esta visión visual guía medidas preventivas, diseño de redundancia y planificación de mantenimiento.

Raíces Históricas

El FTA se originó en 1962 en los Laboratorios Bell Telephone. Los ingenieros fueron encargados de salvaguardar el sistema de misiles balísticos intercontinentales Minuteman para la Fuerza Aérea de EE. UU. El método extendió los conceptos del Análisis de Modos y Efectos de Fallas (FMEA) añadiendo una dimensión gráfica que hacía los datos de seguridad complejos accesibles y accionables.

Boeing adoptó rápidamente el FTA, y desde entonces se ha convertido en una piedra angular del análisis de seguridad en industrias de alto riesgo.

Cuándo Usar FTA

El FTA es versátil: puede aplicarse durante el diseño del sistema para prevenir fallas potenciales, o en operación para evaluar riesgos emergentes. A menudo se usa junto con FMEA para crear una estrategia de seguridad integral.

¿Quién Emplea el FTA?

• Aeroespacial, defensa y aviación
• Generación de energía y seguridad de redes
• Ciberseguridad e infraestructura TI
• Fabricación de químicos especializados
• Dispositivos médicos y farmacéuticos
• Gestión ambiental y de desastres

En cada sector, una sola falla puede tener consecuencias catastróficas. El FTA proporciona el enfoque sistemático necesario para proteger personas y activos.

Por Qué el FTA Importa

• Identifica causas raíz, no solo síntomas
• Facilita mantenimiento sistemático y priorizado
• Evalúa interdependencias entre subsistemas
• Incorpora error humano y datos probabilísticos
• Apoya el diseño de sistemas redundantes y tolerantes a fallas

Símbolos y Estructura del Árbol de Fallas

Un diagrama FTA es un grafo acíclico dirigido (DAG) compuesto por eventos y compuertas.

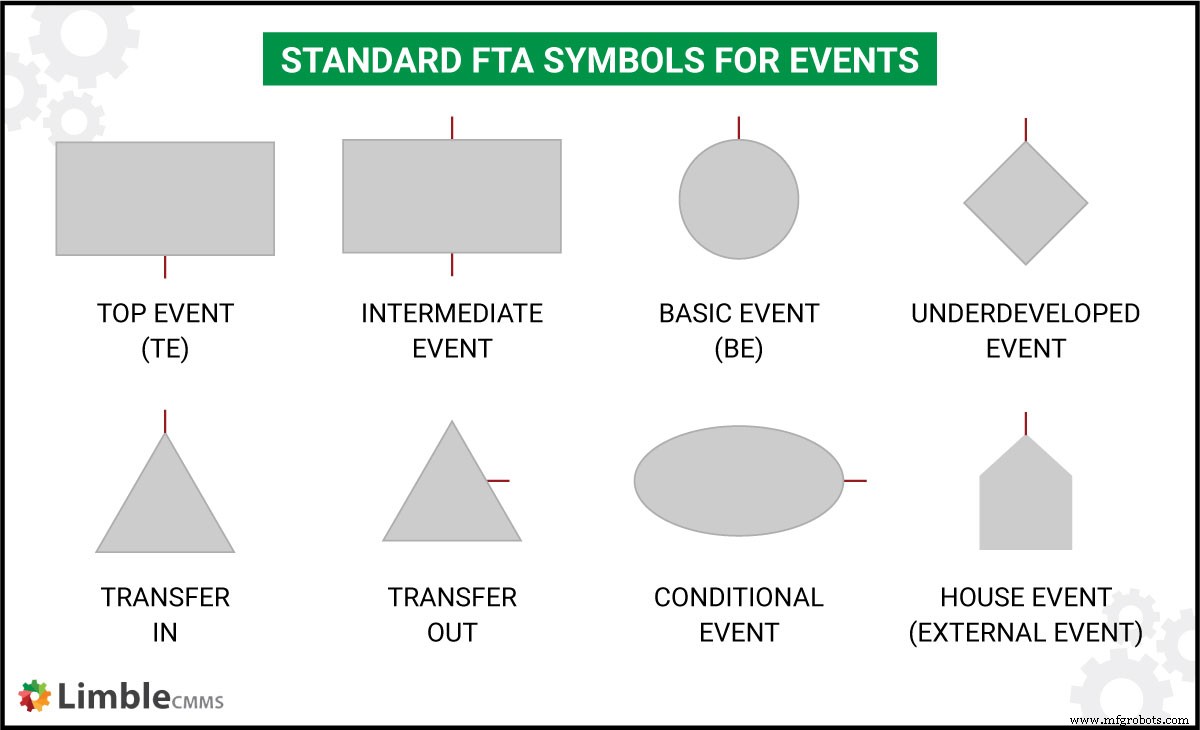

Símbolos de Eventos

Los eventos representan ocurrencias que pueden contribuir a una falla. Cada evento tiene una sola entrada y una sola salida.

• Evento Superior (TE) — El resultado catastrófico de interés, representado como rectángulo sin salida.
• Evento Básico (BE) — Causas fundamentales de falla, mostradas como círculos sin entrada.
• Evento Intermedio — Eventos desencadenados por otros eventos; rectángulos con entrada y salida.
• Evento de Transferencia — Usado para simplificar árboles grandes; representado por triángulos.
• Evento Subdesarrollado — Indica datos insuficientes; mostrado como diamante.
• Evento Condicional — Condiciones para compuertas INHIBIT; representado como óvalos.
• Evento de Casa — Eventos externos con probabilidad 0 o 1; representados como rectángulos.

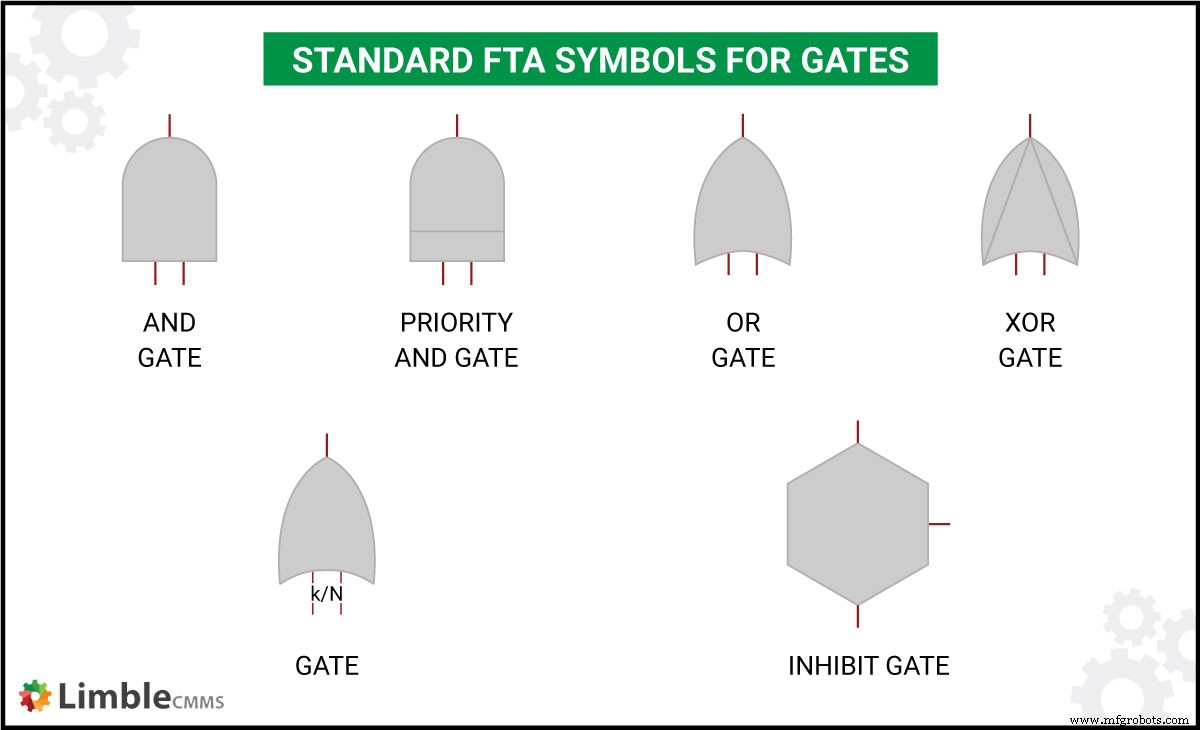

Símbolos de Compuertas

Las compuertas ilustran cómo se combinan las fallas mediante lógica booleana.

• Compuerta AND — La salida ocurre solo si todas las entradas ocurren.
• Compuerta AND de Prioridad — Todas las entradas deben ocurrir en una secuencia específica.
• Compuerta OR — La salida ocurre si cualquiera de las entradas ocurre.
• Compuerta XOR — La salida ocurre si exactamente una entrada ocurre.
• Compuerta k/N (Votación) — La salida ocurre si al menos k de N entradas ocurren.
• Compuerta INHIBIT — La salida requiere todas las entradas más un evento condicional.

Tipos de FTA

• FTA Dinámico — Modela comportamientos dependientes del tiempo.
• FTA Reparable — Incorpora acciones de reparación y mantenimiento.
• FTA Extendido — Maneja componentes multi-estado y probabilidades aleatorias.
• FTA Difuso — Usa teoría de conjuntos difusos para factores inciertos.
• FTA Estado-Evento — Analiza comportamiento dinámico del sistema más allá de árboles estáticos.

El FTA cualitativo y cuantitativo difieren en alcance: el análisis cualitativo se realiza en cada proyecto, mientras que el cuantitativo se añade cuando hay datos de probabilidad disponibles.

FTA Cualitativo

• Conjuntos de Corte Mínimos (MCS) — Identifican los conjuntos más pequeños de fallas que pueden desencadenar el evento superior.
• Conjuntos de Ruta Mínimos (MPS) — Determinan el conjunto mínimo de componentes funcionantes requeridos para el éxito del sistema.
• Fallos de Causa Común (CCF) — Detectan elementos únicos que podrían causar múltiples fallas.

FTA Cuantitativo

• Calcula probabilidades de falla explícitas usando probabilidades de eventos básicos conocidas.
• Produce medidas estocásticas (probabilidad de falla general) y medidas de importancia (criticidad de componentes).

Ejemplo: Si los eventos básicos A, B, C y D tienen probabilidades conocidas, una compuerta AND combina A, B y C en un evento intermedio E; una compuerta OR luego vincula E con D para producir el evento superior TE. La probabilidad de TE se deriva mediante álgebra booleana.

Proceso FTA Paso a Paso

1. Formar un Equipo Diverso

Incluir ingenieros, personal de mantenimiento y operacional. Un facilitador capacitado dirige las sesiones de lluvia de ideas y asegura que se consideren todas las perspectivas.

2. Definir el Evento Superior

Identificar el resultado catastrófico que se quiere prevenir. Comenzar el diagrama con este evento y trabajar hacia abajo.

3. Mapear el Conocimiento del Sistema

Recopilar esquemas, especificaciones de componentes y datos del fabricante. Una comprensión profunda de la arquitectura del sistema es esencial para un modelado preciso.

4. Construir el Diagrama del Árbol de Fallas

Usar los símbolos y compuertas estandarizados para representar cómo se propagan las fallas.

5. Identificar MCS, MPS o CCF

• Usar MCS para enfocarse en los elementos más vulnerables.
• Usar MPS para centrarse en componentes críticos que mantienen el sistema funcionando.
• Usar CCF para resaltar fuentes de falla compartidas.

Opcional: Calcular Probabilidades de Falla

Cuando las probabilidades de eventos básicos están disponibles, calcular la probabilidad de cada ruta crítica o conjunto de corte. Priorizar la mitigación basada en estos valores.

6. Desarrollar Estrategias de Mitigación

• Implementar redundancia para componentes MPS.
• Programar mantenimiento preventivo para CCF.
• Usar un GMAO (p. ej., Limble) para rastrear tareas y repuestos.

Ejemplos Prácticos de FTA

El Auto No Arranca

El evento superior es "el vehículo no arranca". Una compuerta OR vincula tres causas principales: falla de batería, combustible bajo e ignición atascada. Cada rama se descompone en eventos básicos como batería descargada, alternador drenado o motor de arranque defectuoso.

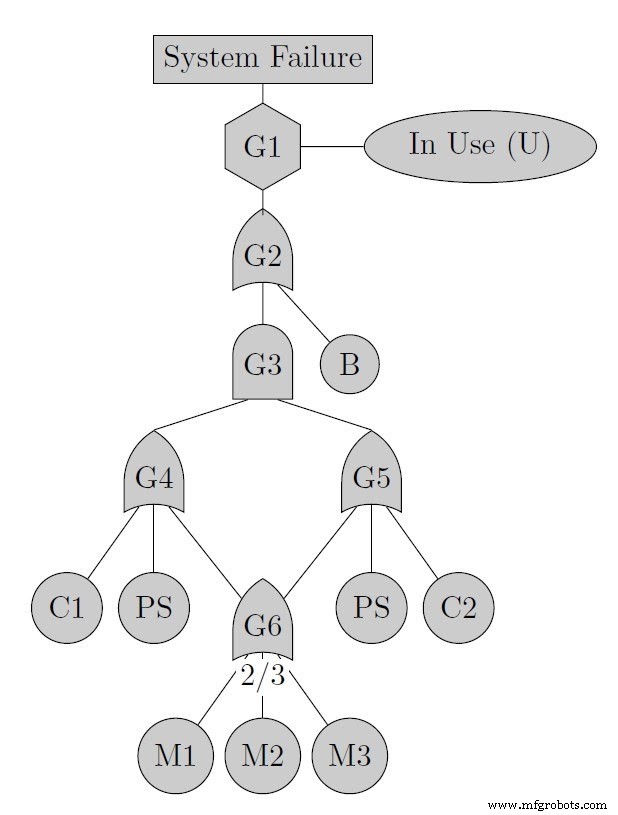

Falla Catastrófica de Servidor

Este diagrama ilustra un servidor con CPUs redundantes, memoria compartida y una única fuente de alimentación. Las compuertas INHIBIT modelan ventanas de mantenimiento, mientras que las compuertas de votación capturan el requisito de que al menos dos módulos de memoria fallen para desencadenar la falla del sistema.

FTA vs. Otros Métodos Analíticos

Análisis de Modos y Efectos de Fallas (FMEA)

El FTA usa un enfoque descendente, enfocándose en el evento final. El FMEA es ascendente (bottom-up), explorando fallas potenciales en cada nivel de componente. El FTA captura interdependencias que el FMEA puede pasar por alto.

Análisis de Modos de Fallas, Efectos y Criticidad (FMECA)

El FMECA extiende el FMEA clasificando fallas basándose en criticidad, permitiendo acciones priorizadas.

Análisis de Árbol de Eventos (ETA)

El ETA responde preguntas "qué pasaría si" desde un solo evento inicial, usado comúnmente en sectores financieros. Carece de la perspectiva sistémica amplia que ofrece el FTA.

Aprovechando Software de FTA

Los sistemas complejos pueden producir árboles difíciles de manejar en papel. Las soluciones de software automatizan diagramación, cálculo de MCS/MPS/CCF y análisis de probabilidad.

• Visual Paradigm — Rico en funciones con prueba gratuita.
• Blocksim (ReliaSoft) — Parte de una suite de fiabilidad más amplia.
• ALD Fault Tree Analyzer — Opción gratuita basada en la nube.

Elija una herramienta que se alinee con las necesidades de su industria y el flujo de trabajo de su equipo.

Lecturas Adicionales

• "Fault Tree Analysis Primer" por Clifton A. Ericson II
• "Fault Tree Analysis: A Complete Guide" por Gerardus Blokdyk
• Cursos de FTA en Coursera
• Conferencias en YouTube del Departamento de Ingeniería Industrial y de Sistemas de IIT Kharagpur
• Videos de xSeriCon, consultoría de ingeniería y firma de formación en seguridad

Conclusión

Dominar el FTA transforma el mantenimiento reactivo en gestión proactiva de riesgos. Con el equipo, metodología y herramientas adecuados, puede predecir fallas, priorizar acciones y mantener sistemas críticos operando con seguridad.
