Dentro del proceso de detallado del acero

El detallado de acero es un paso crítico y multifacético en el proceso de construcción de cualquier cosa hecha de acero, ya sean edificios, plantas industriales, puentes, ascensores, unidades de tratamiento de aire y estructuras que no son de construcción. El ingeniero estructural y/o arquitecto concibe una idea sobre un proyecto y la plasma en el papel de manera general. Estos dibujos también pueden contener elementos vinculados a sistemas mecánicos relacionados con la fabricación de los elementos de acero.

A continuación, en el proceso de detallado del acero, el detallador del acero toma estos dibujos de diseño y los transforma en diagramas meticulosos para cada pieza de acero. Produce dibujos y planos para la fabricación y montaje de elementos de acero como vigas, cerchas, columnas, riostras, escaleras y pasamanos, cubiertas de metal y viguetas.

Dibujos de la tienda

En el detallado de acero, los dibujos del detallista que cubren la fabricación de estas piezas de acero se denominan dibujos de taller. Identifican las especificaciones precisas para fabricar cada miembro/pieza de una estructura.

El fabricante de acero utiliza estos dibujos (también llamados dibujos de detalle) para producir estos miembros. Con detalles de acero, los planos completos del taller pueden incluir para cada pieza:

• Tamaño
• Especificación de materiales
• Dimensiones requeridas
• Preparación de la superficie
• Atornillado
• Soldadura
• Requisitos de pintura
• Convenciones de fabricación
• Instrucciones especiales de fabricación.

Con el detallado de acero, una vez que el fabricante de acero produce los miembros de acero, el detallista de acero interviene nuevamente y produce los dibujos para el montaje de los miembros de acero en el campo. Estos se denominan planos de montaje.

Planos de montaje

Es el sitio de construcción erector de acero quien se refiere a estos dibujos en el proceso de detallamiento del acero, para saber cómo y dónde construir con las piezas de acero fabricadas. En los planos de montaje se incluyen planos dimensionales para identificar los miembros de acero, además de todo el trabajo requerido en el sitio, incluida la soldadura, el empernado y la instalación de anclajes de mampostería.

Deberes y responsabilidades adicionales

Para el detallista en el proceso de detallado de acero:

• Observa los parámetros del dibujo de diseño y los estándares de la industria como los del Instituto Estadounidense de Construcción en Acero (AISC) y la Sociedad Estadounidense de Soldadura (AWS).
• Presenta sus dibujos al ingeniero estructural y/o arquitecto para su evaluación antes de entregárselos al fabricante.
• En los casos en que los planos estructurales tengan información inadecuada, ofrece enlaces sujetos a la sanción del ingeniero estructural.
• Si el detallista no está seguro acerca de la información que le impide completar los dibujos, envía una solicitud de información (RFI) a las partes pertinentes antes de continuar.
• Envía su dibujo a otro detallista de acero (denominado "verificador") para que esté completo y sea preciso.
• Para controlar los cambios durante el proceso de creación del dibujo, identifique las revisiones asignando un número asociado o un código de letra en el bloque de revisión del dibujo.
• Debe resolver cualquier comentario que pueda haber surgido del proceso de verificación y aprobación.

Técnicas

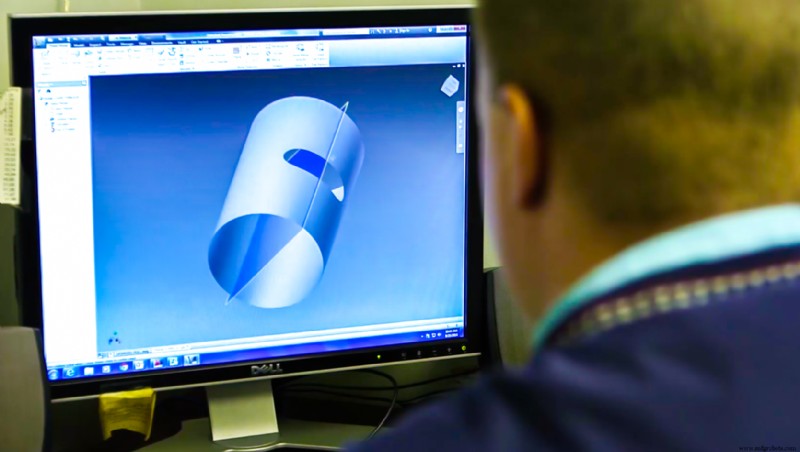

El dibujo asistido por computadora (CAD) ha reemplazado al dibujo manual en su mayor parte en el detallado de acero. El detallador que usa estos sistemas genera sus dibujos en la computadora, empleando un software diseñado para este propósito, y luego los imprime. En consecuencia, en las habilidades necesarias para detallar acero, el detallista necesita competencia en el uso de computadoras y comprensión del software CAD particular que utilizará.

Los detallistas de acero agregan otra categoría para aquellos que trabajan con aplicaciones de modelado 3D. El proceso para la construcción de estos dibujos es muy diferente al dibujo bidimensional. En este caso, el proyecto se construye en 3D antes de la producción de dibujos de taller a partir del modelo.

Los dibujos se pueden descargar en un archivo controlado numéricamente por computadora (CNC) y automáticamente comienzan a taladrar y cortar cada pieza. En el proceso, cada pieza se fija con un número de pieza y una ubicación de placa. Los sistemas de modelado 3D incluyen X-Steel, Intergraph, Modeldraft/Frameworks Plus, AutoCAD y Microstation.

El detallador de acero tiene un papel extremadamente crítico en el proceso de detallado de acero. Se vincula con el ingeniero estructural, el arquitecto, los contratistas generales, el fabricante de acero, el montador de acero, el verificador, personas relevantes en los procesos informáticos CAD y CNC, y más. En el flujo de detalles de acero, el taller del detallista y los planos de montaje son cruciales para todo el proceso.
