Inspiración de Diseño para Impresión 3D: Creando Modelos Bellos, Funcionales y Duraderos

Mucha gente piensa que puede crear virtualmente cualquier forma que su mente pueda imaginar usando tecnología de impresión 3D. OK, eso es más o menos correcto, pero no del todo. La parte difícil es idear diseños estéticamente bellos que también sean funcionales para su aplicación, estructuralmente sólidos para lograr longevidad, y modelados para abordar las limitaciones del medio. Puede hacer mucho con impresión 3D, pero si toma en cuenta estos otros factores, está en camino de crear diseños que nos encanta ver.

Agujeros y Canales: Grandes Ideas para Espacio Negativo

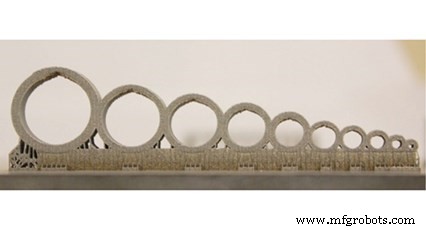

Cuando los diseñadores incluyen canales en sus piezas, a menudo no consideran que estas características no tienen que ser agujeros redondos simples. Eso viene de años de diseñar para mecanizado. Realmente, puede ser cualquier forma que proporcione soporte adecuado para la construcción.

Piense en la arquitectura romana y la necesidad de una dovela para sostener un arco para ayudar a evitar la atracción de la gravedad. Eso significa que funciona genial usar formas como diamantes (un cuadrado en su extremo), agujeros circulares con una nervadura vertical para canales de diámetro más pequeño, una gota, o en el espíritu del Día de San Valentín, ¡incluso puede ser un corazón al revés! ¡Aw!

Regla de Radios Interiores

A algunas personas les gusta verse afiladas, pero con piezas impresas en 3D, es mejor verse suaves. Siempre que sea posible, nos encanta ver radios interiores para bordes y esquinas. Ese contorno suave no solo se ve genial, sino que también alivia el estrés que se acumula durante el proceso de impresión. Apunte a curvas orgánicas y evite cambios repentinos en el espesor de la pieza o podría terminar con piezas que tienen líneas de cambio.

Soporte para sus Piezas

La gravedad es buena. Nos mantiene pegados a la Tierra para que no perdamos nuestro lugar en las filas del supermercado. Donde es dura es en la impresión de piezas. Si tiene una pieza gruesa que incluye una curvatura, no le va a gustar el resultado final si intenta crear una superficie orientada hacia abajo que sea menos de 45 grados (en otras palabras, más plana —menos vertical). Cuanto menor el ángulo, más agresivo el escalonado y más probable que la superficie orientada hacia abajo requiera estructura de soporte. Así que recuerde la regla de 45 grados y sabremos que sabe lo que hace.

Libertad de (Piezas) Ensamblaje

Una de las cosas más geniales de la impresión 3D es que solo está limitado por su conocimiento de ingeniería/diseño, el material y el proceso que elija para fabricar sus piezas (ofrecemos seis de ellos). Si está harto de lidiar con hardware y otras técnicas para fusionar piezas pequeñas en piezas grandes, repiense su diseño como una sola pieza grande. Lo clave aquí es que usualmente no puede simplemente tomar diez diseños y aplastarlos juntos en un archivo CAD. Tiene que mirar el nuevo ensamblaje fusionado ahora como una sola pieza y pensar de nuevo qué características son valiosas y cuáles no. Cuando vemos piezas grandes que incluyen buenas transiciones entre lo que solían ser piezas individuales, la tarea que ha hecho considerando técnicas de fabricación aditiva es obvia —y a menudo se ve bastante genial.

Puentes que Amarás

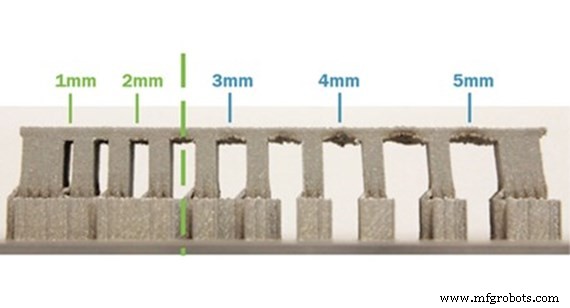

Como las relaciones, cuanto más fuerte y cercano sea tu sistema de soporte, más duradera será tu pieza. Si tu pieza tiene un componente horizontal largo, necesitas la estructura para soportarlo. Separar es difícil si recuerdas que necesitas considerar el espacio entre pilares que diseñas para mantenerlo estructuralmente sólido. Por ejemplo, para DMLS, necesitas que los espacios sean 2 mm (0,079 pulg.) o menos de distancia,

Paredes Delgadas No Siempre Hacen Grandes Piezas

En diseño, lo delgado a menudo se ve genial, elegante y aerodinámico. Pero las paredes delgadas se ven terribles cuando se agrietan durante el uso final. De nuevo, un gran ejemplo es que si necesita paredes delgadas en sus diseños para piezas DMLS, piense en sus clientes y gane su amor usando la regla 40:1 de altura a espesor de pared. Por ejemplo, si tiene una pared de 2,54 mm (0,1 pulg.) de espesor, la altura de la pared no debería ser más de 101,6 mm (4 pulg.) para mantener la integridad estructural. Sin embargo, esa regla 40:1 puede estirarse un poco si la pared es más naturalmente auto-estabilizante, como la pared de un cilindro.

Agradando al Cliente

El objetivo de cada empresa es agradar a sus clientes. Eso es algo obvio, pero es asombroso cuánta importancia se puede colocar en la fase de diseño de un producto. Las piezas mal diseñadas para impresión 3D no le conseguirán el amor (y apoyo financiero) que anhela de sus clientes.

Esos son algunos de los elementos que nos encanta ver en modelos CAD para impresión 3D. Lea sobre los elementos de diseño que amamos en nuestras otras líneas de servicio: mecanizado CNC, moldeo por inyección y fabricación de chapa metálica.
