Diseños que amamos:mecanizado CNC

Las relaciones, ya sean personales o comerciales, tienen que ver con el respeto mutuo. Vemos decenas de miles de archivos CAD de piezas mecanizadas cada año. Podemos decir al instante cuando alguien ha estado pensando detenidamente en el mecanizado de sus diseños. Cuando vemos esa comprensión del proceso, sabemos que podemos producir esa pieza de manera rápida y eficiente, lo que funciona muy bien tanto para nosotros como para nuestro cliente. Al mismo tiempo, cuando vemos cosas que son problemáticas, es nuestra responsabilidad comunicar esos problemas al cliente. Estas son algunas de las cosas que siempre buscamos en los diseños.

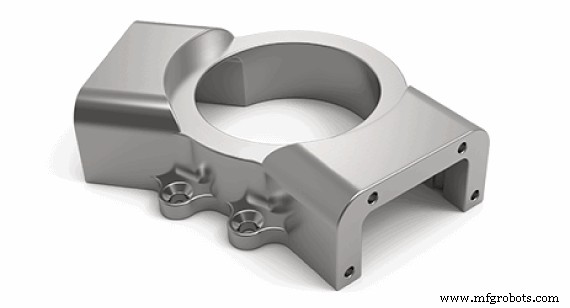

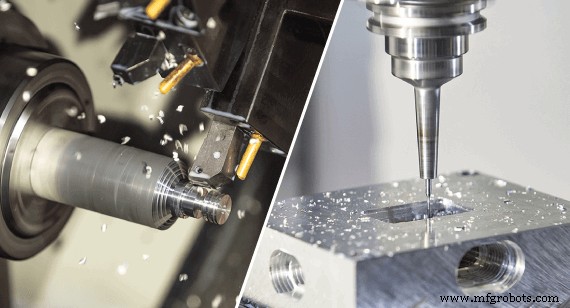

Fresado frente a torneado:los pájaros y las abejas del mecanizado

Fundamentalmente, existen dos tipos de mecanizado:el fresado (utilizando métodos de taladrado) y el torneado (utilizando un torno). Las piezas muy cilíndricas deben diseñarse teniendo en cuenta el proceso de torneado, y las piezas muy cuadradas/ortogonales deben usar fresado. Son, en muchos sentidos, inversos precisos el uno del otro. Si bien ambos son procesos sustractivos, con el fresado, la herramienta de corte gira contra el material (normalmente) estacionario para eliminar metal o plástico no deseado. Girar hace justo lo contrario. La pieza gira alrededor de un eje definido y la herramienta raspa el material a medida que gira. Es posible que su pieza deba pasar por ambos procesos para completarse y, en situaciones normales, deberíamos poder decirle a partir de su archivo CAD qué desea y cómo mecanizarlo.

Mecanizado de esquinas:Cuanto más redondeado, mejor

Vemos esto mucho, pero si se toma un momento y lo visualiza, puede ver cómo una fresa redonda nunca puede crear un ángulo de 90 grados en una esquina donde se encuentran dos paredes. Agregar filetes para redondear las esquinas nos muestra que tienes ese conocimiento. Quiero decir, claro, puede hacer que usemos fresas cada vez más pequeñas para aproximar una esquina afilada, pero solo obtiene un filete más pequeño y una factura más grande. Como su socio, podemos ahorrarle algo de dinero si está de acuerdo con las esquinas más anchas y redondeadas. Además, también se ven muy bien.

Aplane su horizonte:Donde las paredes se encuentran con los pisos

Esto es un poco lo contrario de la sección anterior. Aquí, su objetivo es la planitud:un agradable ángulo de 90 grados donde las paredes se encuentran con los pisos. Cuando una pared se encuentra con un piso en un ángulo agudo de 90 grados, el proceso de mecanizado es mucho más eficiente. Hacemos esto con fresas cuadradas, que son como cualquier otra fresa, pero tienen una superficie de corte inferior plana, en lugar de puntiaguda. Están hechos específicamente para fresar material para crear una superficie plana. Una cosa para recordar es que cuando se aplica un filete y termina con una transición redondeada entre el piso y la pared, se debe gastar mucho más tiempo de mecanizado para contornear el filete. Esto puede hacer que los tiempos de mecanizado sean mucho más largos y costosos de lo necesario.

Los entresijos de agujeros y bolsillos

Al diseñar para la fabricación, es importante saber que esos agujeros y bolsillos geniales funcionan para usted y, a largo plazo, para su cliente. Nos encanta ver características que son sensibles a eso. Atención a cada función relación de aspecto es critico. Como regla general, los agujeros profundos y las cavidades deben ser de gran diámetro, y los postes o nervaduras más largas deben ser más gruesas. En general, cuanto menor sea la relación LxD de una función, mejor. Muy pocas funciones deben superar una relación LxD de 8:1 a menos que tenga una razón significativa para el diseño.

Asambleas:Romper no siempre es difícil de hacer

A veces es más fácil simplificar un diseño dividiéndolo en dos o más componentes y usando pernos, soldaduras u otros métodos para unirlos más tarde. Es genial ver a los diseñadores/ingenieros prestar atención a las compensaciones entre minimizar la cantidad de componentes y la necesidad de usar ensamblaje. Con algunos modelos CAD, tiene más sentido reducir la complejidad de las piezas mecanizadas dividiendo las piezas más complicadas en subcomponentes. Esto podría tener beneficios para piezas muy complejas.

Esas son algunas de las cosas que nos encanta ver en los modelos CAD para el mecanizado CNC. Lea acerca de los elementos de diseño que amamos en nuestras otras líneas de servicio:impresión 3D, moldeo por inyección y fabricación de láminas de metal.
