Cortar esquinas en piezas de chapa metálica:chaflanes y radios

La incorporación de mejoras de diseño a sus piezas de chapa sirve para una variedad de propósitos más allá de agregar valor estético. Aunque, algunas características tienden a dar a las piezas de chapa un aspecto muy cosmético y acabado.

Dos características de diseño de láminas de metal comúnmente utilizadas y recomendadas en las esquinas de una pieza cuadrada o rectangular son los chaflanes y los radios. Cualquiera de los dos puede eliminar lo que serían esquinas de metal cortadas afiladas y crudas o semicortadas y reemplazarlas con una esquina redondeada, un radio, o una esquina en ángulo o biselada, un chaflán.

Hay muchas razones por las que debería incorporar chaflanes o radios en sus diseños de chapa. Aquí hay cinco grandes.

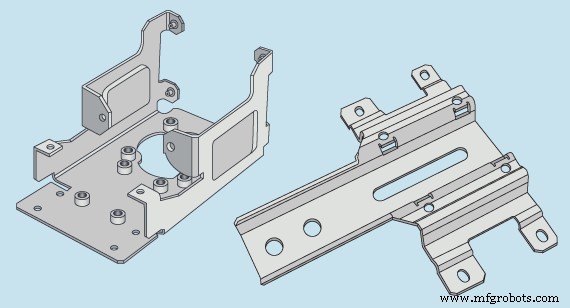

Los chaflanes, como los que ve en muchas de estas curvas, eliminan las esquinas afiladas y peligrosas.

La seguridad ante todo

Lo que es más importante, los bordes cortados en bruto en las esquinas de las láminas de metal son extremadamente afilados, lo que hace que la manipulación de la pieza sea peligrosa. El corte por láser deja un poco de escoria en los bordes y los cortes con punzón dejan un borde afilado y una pequeña protuberancia donde las herramientas cortan el metal, ninguno de los cuales es ideal para manejar tal cual.

El desbarbado de los bordes cortados es una práctica estándar aquí y elimina algunos del riesgo de lesiones tanto para nuestros empleados como para nuestros clientes. Sin embargo, una solución más fácil y mucho más segura es simplemente redondear las esquinas con radios o biselar las esquinas en ángulo con chaflanes. Haz eso y no tendrás esquinas afiladas peligrosas y no tendrás que comprar vendajes a granel.

Piezas de acoplamiento y conexión

Las piezas de chapa a menudo se encuentran entre las últimas piezas del rompecabezas de desarrollo de productos, ya que encierran o conectan otras piezas mecanizadas o moldeadas, o productos listos para usar. Las piezas de chapa metálica más comunes que incorporan chaflanes o radios son soportes, carcasas y placas frontales, la mayoría de las cuales normalmente se conectan a otras piezas de un ensamblaje.

Liquidación

No es raro que una pieza de chapa incluya un radio o un chaflán para ayudarla a encajar fácilmente dentro de otro componente. Las esquinas afiladas de 90 grados no siempre permiten un espacio libre fácil cuando se trata de colocar o acomodar una parte dentro o dentro de otra.

Los chaflanes y los radios no solo mejoran la función de la pieza, sino que agregar estas características puede aumentar el valor estético de un diseño.

Valor estético

Como se mencionó anteriormente, si bien la seguridad es la razón más común para incluir chaflanes y radios en piezas de chapa metálica, estos elementos de diseño también ofrecen un aspecto cosmético, profesional y acabado. Estas dos características de diseño suelen ser lo suficientemente simples como para incorporarlas y no deberían tener un costo astronómico para usted en comparación con otros elementos más elaborados. Por lo tanto, obtienes el máximo rendimiento por un mínimo de dinero.

¿Hacia chaflán o radio?

Esa es la pregunta. Aquí hay un par de consideraciones a tener en cuenta si no está seguro de si optar por un radio redondeado o un borde biselado para sus piezas de metal.

• Los bordes biselados solo se pueden lograr mediante el mecanizado, mientras que un radio se puede hacer de varias maneras a través de nuestros métodos de fabricación de chapa. Si tiene un servicio preferido (mecanizado frente a fabricación de chapa), eso puede dictar su decisión.
• Recuerde que solo hay ángulos específicos disponibles para bordes biselados. Actualmente ofrecemos bordes en ángulo de 60, 82, 90 o 120 grados para piezas.
• Agregar chaflanes puede agregar tiempo y/o costos adicionales para su pieza, así que tenga en cuenta que los radios suelen ser la solución de diseño menos costosa.

Nuestros ingenieros de aplicaciones y miembros del equipo de servicio al cliente están aquí para ayudarlo. No dude en ponerse en contacto si tiene preguntas sobre cualquier proyecto próximo.
