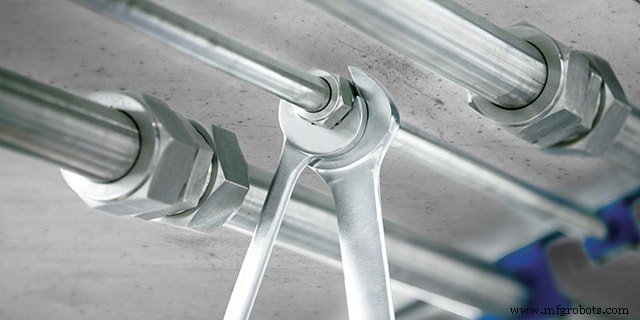

IOGP Actualiza Especificación de Racores de Pequeño Diámetro, Fortaleciendo la Seguridad para Productores de Petróleo y Gas

Cómo la Última Especificación IOGP de Tubos y Racores de Pequeño Diámetro Mejora la Seguridad para Productores de Petróleo y Gas

La seguridad es la máxima prioridad para muchos productores de petróleo y gas en todo el mundo, así que cuando la industria hace un movimiento significativo hacia una operación más segura de sistemas de fluidos, todos deberían tomar nota.

En marzo de 2021, la Asociación Internacional de Productores de Petróleo y Gas (IOGP) publicó la última versión de su S-716 "Especificación para Tubos y Racores de Pequeño Diámetro", que define un conjunto de requisitos estandarizados para tubos de pequeño diámetro, racores para tubos, tuberías y componentes de sistemas usados en aplicaciones de la industria del petróleo y gas natural. Los requisitos se centran en el diseño, selección de materiales, instalación, pruebas, inspección y marcado de estos componentes de sistemas de fluidos.

Esta nueva especificación buscó la opinión de varias partes interesadas de la industria para determinar parámetros clave que ayudarían a mejorar la seguridad general de los sistemas de fluidos de petróleo y gas mientras también reducen el costo total de propiedad. Para profesionales de petróleo y gas, hay algunas áreas notables a considerar:

Comparación de Tipos de Racores para Tubos para Rendimiento Estanco

Primero, la S-716 especifica el uso de racores de compresión para tubos, definidos como racores de doble ferrule sin cono. Para cumplir la especificación, no se pueden usar diseños de ferrule simple.

Debido a que los racores de ferrule simple son más propensos a fugas en aplicaciones sujetas a vibraciones y otros esfuerzos operativos, este parámetro ayuda a los productores de petróleo y gas a mantener conexiones estancas en todos sus sistemas.

La mejor opción de racor para la mayoría de aplicaciones proporcionará acción de colecta con bisagra que agarre firmemente el tubo y proporcione soporte tanto directo como axial.

Las diferencias entre diseños de ferrule simple y doble son clave:

• Los racores de ferrule simple, también conocidos como racores de mordida, agarran la tubería en un solo punto de contacto, la nariz frontal de la ferrule, alrededor de la circunferencia de la tubería. Este único punto de contacto es propenso a aflojarse cuando se somete a pulsación continua, golpes, vibraciones u otras condiciones inherentes a la operación de sistemas de fluidos.

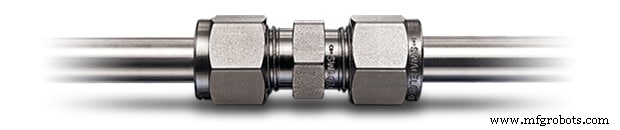

• Los racores de doble ferrule, o racores de compresión, proporcionan un punto de contacto y agarre adicional en el tubo, lo que los hace una mejor opción para rendimiento estanco.

Sin embargo, no todos los racores de compresión para tubos son iguales. La mejor opción para la mayoría de aplicaciones proporcionará acción de colecta con bisagra que agarre firmemente el tubo y proporcione soporte tanto directo como axial. Este diseño ayuda a mitigar los efectos de la vibración y mantener un agarre de tubo estanco.

Mezcla de Productos Prohibida

Luego, la especificación actualizada adicionalmente requiere el uso de una sola marca de racor para tubos y prohíbe la mezcla de racores de diferentes fabricantes. La S-716 se une a otras especificaciones notables al hacerlo, ayudando a promover prácticas más universales para racores entre industrias.

Mezclar componentes de diferentes fabricantes a menudo resulta en rendimiento impredecible.

¿Por qué? Porque incluso cuando los fabricantes usan los mismos materiales para un componente, las composiciones de los materiales pueden diferir, produciendo resistencias ligeramente diferentes a la corrosión o temperatura. Además, los componentes mismos pueden fabricarse con diferentes tolerancias y especificaciones de diseño, ya que no existe un estándar de diseño comercial para racores de tubos. Por estas razones, mezclar componentes de diferentes fabricantes a menudo resulta en rendimiento impredecible en el campo, incluyendo fugas y problemas de seguridad potenciales relacionados.

Nuevos Requisitos de Materiales y Combinaciones de Materiales Rentables

La S-716 además reconoce los dos grados de material 6 moly (6Mo) aceptados por la industria, UNS N08637 (6HN) y UNS S31254 (aleación 254). 6HN es un grado más robusto de 6Mo que proporciona resistencia mejorada a agrietamiento por corrosión inducido por cloruros. Su inclusión da a los operadores de sistemas la oportunidad de mejorar el rendimiento y la seguridad del sistema. Nuevos requisitos de dureza de tubo también se incluyen para asegurar compatibilidad entre tubo y racor.

Si bien el pensamiento tradicional de aleaciones de mayor grado es usar la misma aleación para el racor y la tubería, esto a veces es innecesario y costoso. Reconociendo esto, la S-716 ahora permite el uso de combinaciones diseñadas, el uso de diferentes materiales de tubería y racor, para lograr los más altos niveles de rendimiento y rentabilidad.

Al tomar este enfoque, es importante asegurarse de que tales combinaciones hayan sido aprobadas para servicio por el fabricante del racor. Esto es importante porque las calificaciones de la combinación de materiales están influenciadas no solo por la compatibilidad de materiales, sino también por el espesor del tubo, presiones y temperaturas de operación, y otros factores. Un fabricante fiable debería poder guiarle hacia las combinaciones adecuadas para sus necesidades.

Mejores Prácticas de Instalación

Finalmente, la especificación proporciona nuevas directrices para capacitación práctica de ensamblaje, señalando "el sistema de tubería será instalado por personal que haya sido certificado por el programa de capacitación de productos aprobado por el fabricante del racor o uno equivalente". Capacitación como esta puede ayudar a los instaladores a crear conexiones estancas requeridas en aplicaciones donde altas presiones, vibraciones y cambios de temperatura son partes regulares de las operaciones en curso.

Creemos que esta actualización de especificación contribuirá a operaciones de sistemas de fluidos de petróleo y gas más seguras y fiables en todo el mundo. Seleccionar los tubos y racores adecuados, elección de materiales, capacitación y otros factores son importantes, y su mayor estandarización ayudará a hacer una industria más fuerte. Si está interesado en más discusiones sobre la nueva especificación S-716 o sus implicaciones, nuestros especialistas están felices de ayudar con cualquier pregunta que pueda tener.
