Los primeros experimentos de radio de Guglielmo Marconi sentaron las bases para los primeros tubos de vacío prácticos, los tubos Audion pioneros de Lee de Forest. El Audion de De Forest ganó el nombre de triodo porque contenía tres elementos clave: un filamento (fuente de electrones), una rejilla (electrodo de control) y una placa (ánodo). En contraste, el diodo más simple contenía solo filamento y placa.

Los triodos tempranos usaban el propio filamento como emisor de electrones, pero este enfoque tenía dos inconvenientes significativos. Primero, la resistencia del filamento causaba una caída de tensión a lo largo de su longitud, llevando a emisión de electrones inconsistente y a la introducción de ruido de CA no deseado cuando el filamento se alimentaba con corriente alterna. Segundo, el área de superficie limitada del filamento limitaba la corriente máxima que el tubo podía conducir.

Para superar estas limitaciones, los fabricantes adoptaron un cátodo calentado indirectamente —un cilindro metálico delgado que envolvía el filamento retorcido. El filamento suministraba calor al cátodo, que luego emitía electrones sin transportar la corriente de calentamiento. El símbolo clásico de triodo para cátodo calentado indirectamente se ve así:

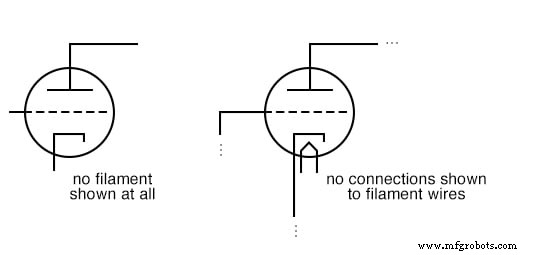

Por simplicidad, muchos diagramas omiten el filamento o lo muestran sin conexión de alimentación:

Operación Básica de Amplificador

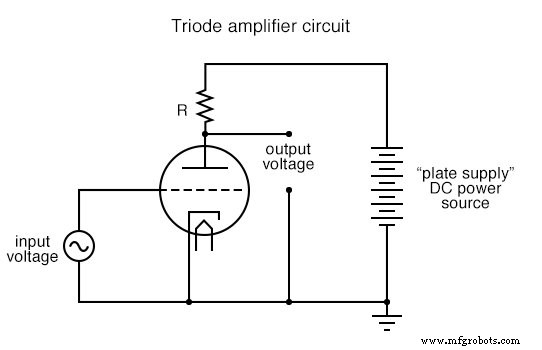

A continuación se muestra un circuito amplificador triodo clásico de una etapa:

En esta configuración, una señal de CA de baja tensión aplicada entre la rejilla y el cátodo modula el flujo de electrones del cátodo a la placa. La tensión alterna de la rejilla "regula" la alimentación de CC de alto voltaje, produciendo una tensión de CA correspondiente en la salida placa‑cátodo. Como las oscilaciones de tensión de la rejilla son diminutas comparadas con la tensión de la placa, el triodo actúa como un amplificador eficiente de la señal de entrada.

No‑Linealidad y Distorsión Armónica

La relación entre tensión rejilla‑cátodo, tensión placa‑cátodo y la corriente de placa resultante es inherentemente no lineal. A medida que la tensión de rejilla varía, la corriente de placa no cambia proporcionalmente, especialmente cuando la tensión de placa se desplaza simultáneamente debido al mismo flujo de corriente. Esta no linealidad distorsiona la forma de onda de salida, añadiendo armónicos que se desvían de la forma de entrada original.

Capacitancia Parásita y Desafíos de Alta Frecuencia

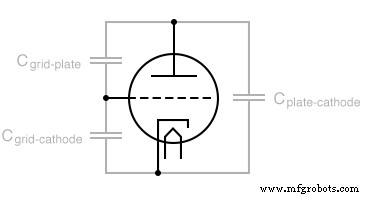

Cada par de superficies conductoras separadas por vacío forma un diminuto capacitor. En un triodo, la capacitancia más significativa existe entre la rejilla y la placa, como se ilustra a continuación:

Aunque la capacitancia es pequeña, su impedancia reactiva se vuelve crítica en frecuencias de radio, donde la energía almacenada puede interferir con la integridad de la señal. Estas limitaciones de alta frecuencia impulsaron refinamientos adicionales en el diseño de tubos, como añadir una rejilla pantalla para crear un tetrodo, reduciendo así la capacitancia rejilla‑placa y mejorando el rendimiento.
