Las tres T para lograr un complejo sistema de tuberías

Las tres T para lograr un complejo sistema de tuberías

Andrew Hitchcock, Gerente Asociado de Producto, Swagelok y Rob Nyhuis, Gerente de Capacitación, Swagelok Este de Australia | Nueva Zelanda

Considere este escenario:se le ha pedido que fabrique un nuevo sistema de fluidos en sus instalaciones y conoce dos formas en las que puede completar el trabajo. Una forma es mediante el uso de una variedad de accesorios de tubería que tiene disponibles en su sitio. Sabe que es fácil de construir, pero también sabe que requiere mucho tiempo debido a todas las conexiones necesarias. También es propenso a fugas debido a la cantidad de conexiones roscadas y tiene rutas de flujo obstruidas debido a los codos que usará para el trabajo. Además, sabe que estos sistemas pueden ser difíciles de mantener en el futuro.

Reconociendo todo esto, decide adoptar un enfoque diferente y utilizar tuberías para reducir la cantidad de conexiones y mejorar la facilidad de mantenimiento del sistema. Sin embargo, la instalación requiere varios tramos de tubería de pequeño diámetro. ¿La captura? No todos tienen curvas simples de 90 grados.

Frecuentemente se piensa que doblar tubos es un arte fino con prueba y error inevitables. Pero en realidad, no se necesita un amplio conocimiento o matemáticas complicadas para lograr instalaciones de tubos de calidad. De hecho, con el conocimiento y la técnica correctos, puede lograr curvas precisas que resulten en una instalación más rápida con menos componentes y menos puntos de fuga, al mismo tiempo que proporciona una mejor ruta de flujo y una mayor vida útil de los componentes.

Lograr instalaciones de tubos de calidad se reduce a las tres T:herramientas, técnica y capacitación.

Herramientas:comience con lo básico

Al igual que en el escenario anterior, las instalaciones de tubos requieren planificación, lo que requerirá que los tubos se doblen según las especificaciones exactas; Lograr el plegado perfecto comienza con el uso de la herramienta adecuada.

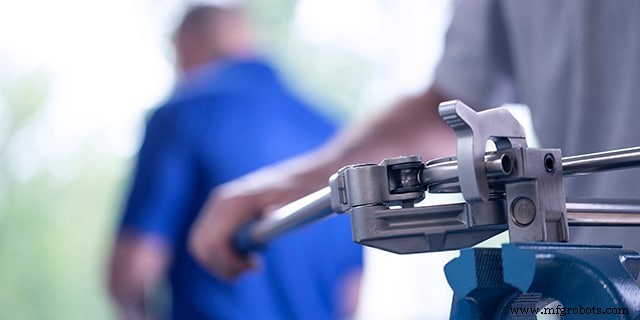

Las dobladoras manuales de tubos están disponibles con muchas opciones, pero en última instancia desea seleccionar una dobladora manual de tubos diseñada para aumentar la probabilidad de hacer bien el trabajo. Dicho esto, su herramienta debería ayudar a reducir la posibilidad de torceduras o deformaciones durante el proceso de doblado.

Se recomienda utilizar una dobladora de tubos manual con las siguientes características:

• Diseño de mango de horquilla:proporciona un mejor apalancamiento para curvas de más de 90° para evitar reposicionar la tubería en el doblador
• Mínima marca de doblez:asegura que la tubería pueda entrar completamente en el accesorio, lo que minimiza la posibilidad de fugas
• Roll muere:reduce la fuerza de flexión y la ovalidad del tubo en comparación con el diseño de bloque deslizante convencional
• Pestillo del tubo:asegura el tubo y lo mantiene en su lugar durante el proceso de doblado
• Múltiples marcas de ángulo:Minimiza posibles errores al hacer curvas de diferentes ángulos

La tubería doblada correctamente asegura que su sistema sea hermético y la herramienta adecuada para el trabajo hace que este proceso sea significativamente más fácil. Para garantizar la máxima confiabilidad, se prefiere utilizar un equipo de corte de tubos diseñado para reducir el daño potencial a la tubería durante el proceso de preparación de la tubería.

Técnica:lograr precisión, aliviar presiones

Como dice el refrán, el mal trabajo de válvulas se destaca tanto como el buen trabajo de válvulas. Aprender a doblar tubos con precisión no solo logra excelentes resultados, sino que también puede mejorar el rendimiento del sistema al mitigar los flujos turbulentos provocados por demasiadas curvas de múltiples radios. El flujo turbulento también puede introducir vibraciones innecesarias en el sistema y puede acortar la vida útil de un sistema.

La tubería que se coloca en un accesorio que no sea recto ejercerá lo que se conoce como carga lateral y causará fracturas por tensión, una de las principales causas de falla de la tubería. Estos errores requieren tiempo de inactividad para corregirlos, costos adicionales de mano de obra y materiales para repararlos y ponen en riesgo la seguridad de los empleados.

El doblado de precisión de los tubos puede ayudar a lograr un mejor flujo a través del sistema y prolongar la vida útil de los tubos. Cuando se utiliza una dobladora de tubos manual, la calidad es cuestión de seguir dos reglas clave:medir exactamente y doblar con precisión.

Medición exacta

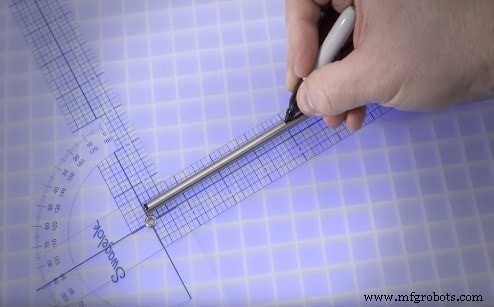

Antes de realizar los dobleces, es necesario marcar la tubería. Es importante hacer primero una marca de referencia en el extremo del tubo para indicar dónde comienzan las medidas del diseño y una marca para indicar dónde se debe alinear el tubo en el doblador. Siempre haga esta marca en 360° completos alrededor de la tubería.

Doblar con precisión

Para curvas de 90° o menos:

Después de colocar correctamente la tubería en la dobladora, empuje lentamente la manija corta hacia abajo hasta que el "0" en el soporte del rodillo alcance la marca de grado deseada en el troquel de la dobladora.

Después de completar el doblez, destrabe el tubo y retírelo con cuidado de la ranura del doblador. Evite rayar o estropear la tubería durante la extracción, ya que esto podría afectar negativamente las superficies de sellado.

Para curvas de más de 90°:

Cuando el “0” en el soporte del rollo alcance la marca de 90° en el dado doblador, afloje la manija corta de la horquilla girándola en sentido contrario a las manecillas del reloj (aproximadamente cuatro vueltas).

Luego gire el mango corto hacia arriba hasta que esté ligeramente por encima de la posición perpendicular en relación con el mango largo. Vuelva a apretar el mango corto. Ahora tendrá un apalancamiento continuo en ángulo recto para el resto de la curva. Continúe doblando hasta que el “0” en el soporte del rollo alcance la marca de grado deseada en el troquel del doblador.

Antes de comenzar a doblar tubos, debe comenzar a planificar el enrutamiento de la línea de tubos, algo que puede tener un gran retorno de la inversión para sistemas complejos. Es importante que diseñe sus curvas utilizando un diagrama y piense en los obstáculos que podría encontrar en su camino, junto con las cosas que necesitará instalar en el futuro. Su objetivo debe ser hacer que el sistema sea más fácil para el mantenimiento futuro dejando los accesorios lo más accesibles posible y centrándose en un diseño lógico.

Entrenamiento:mejora continuamente tu técnica

La evolución de las herramientas modernas muestra cuán preciso se ha vuelto el doblado de tubos. Si bien los desafíos específicos de la aplicación pueden hacer que cierto nivel de imprevisibilidad sea inevitable, las sesiones de capacitación certificadas pueden ayudar a garantizar una instalación adecuada y brindarle una mejor oportunidad de lograr la curva perfecta en todo momento.

¿Podría su equipo beneficiarse al lograr los ángulos de doblado correctos e identificar los defectos de doblado? Nuestros formadores certificados por Swagelok pueden ayudar a su equipo a mantenerse a la vanguardia con las mejores prácticas sobre cómo diseñar, instalar y mantener incluso los conjuntos de líneas de fluidos más complejos.
