Cómo instalar accesorios de tubo

Instalación de accesorios de tubería:todo lo que necesita saber

Ziad Bedran, Gerente de Producto, Swagelok

Los sistemas de fluidos industriales confiables son esenciales para la seguridad, la eficiencia y la rentabilidad en su planta, y su capacidad para operar de manera confiable depende de muchos factores. Algunas de las más importantes incluyen la instalación adecuada de tubos y racores, ya que el sistema se ensambla inicialmente y se mantiene durante toda su vida útil.

¿Lo que está en riesgo? Con base en la experiencia de nuestro equipo de ingeniería que ayuda a brindar soporte en el sitio a los clientes, hemos descubierto que dos de las principales causas de fugas en cualquier sistema de fluido industrial son la instalación incorrecta y la mala selección y preparación de las tuberías. La pérdida de rentabilidad y la disminución de la eficiencia operativa son posibles resultados negativos, pero lo que es más importante, las condiciones de trabajo seguras para el personal de la planta pueden verse comprometidas si se producen fugas. Muchos entornos industriales albergan aplicaciones inherentemente peligrosas en las que el riesgo de una instalación incorrecta puede provocar lesiones graves.

Por estas razones, los profesionales de los sistemas de fluidos deben equiparse con las habilidades básicas necesarias para instalar correctamente los racores para tubos. En este artículo, aprenderá cómo seleccionar y preparar la tubería adecuada para su instalación, cómo instalar los racores de tubería y por qué la instalación adecuada es clave para la seguridad en el lugar de trabajo industrial.

---

Saltar a la sección:

---

Comprensión de las características de los tubos

Antes de realizar una conexión de racor de tubo, es importante comprender las muchas variables que existen cuando se trata de la tubería en sí. La tubería está disponible en una amplia variedad de diámetros interiores, espesores de pared, acabados superficiales, concentricidad y otras características. Debido a la variedad disponible, la tubería puede ser una opción versátil para una amplia gama de aplicaciones de sistemas de fluidos.

Sin embargo, debido a la variedad disponible, es importante conocer el tipo de tubería que está utilizando para una instalación determinada. Por ejemplo, un motivo común de fugas en los racores de tubo es el ajuste insuficiente durante el montaje del racor. Esto puede ocurrir cuando un técnico levanta los racores de los tubos al tacto. Muchos instaladores dirán que han retirado tantos accesorios que tienen intuición de cuándo detenerse en función de cómo se siente el accesorio. Pero cada variable afecta la cantidad de fuerza requerida para tirar de un tubo, y todo lo que se necesita es cambiar una de estas variables (tamaño, grosor de la pared, dureza) y el instalador se sentirá muy diferente al accesorio.

¿Por qué tubería sobre tubería?

La tubería presenta algunas ventajas significativas sobre los materiales de tubería tradicionales, que incluyen:

• Fácil instalación, solo requiere llaves estándar
• Mejor relación resistencia-peso, lo que facilita el trabajo, el montaje y la fabricación de tubos
• Se requieren menos conexiones individuales debido a la capacidad de flexión de los tubos, lo que elimina posibles puntos de fuga
• Flujo laminar de medios del sistema habilitado por las suaves curvas internas de la tubería, lo que puede ayudar a reducir la caída de presión en todo el sistema

Los instaladores también deben validar que la tubería sea más blanda que el racor, lo que permitirá que el racor agarre el tubo de forma eficaz. También se debe validar el tamaño, la forma y el estado general de la tubería. Rayaduras excesivas, depresiones, porciones elevadas u otros defectos pueden generar sellos imperfectos, particularmente en el servicio de gas. Los tubos que tienen una forma ligeramente ovalada también pueden causar problemas y es posible que no se ajusten correctamente a través de las tuercas, las férulas y los cuerpos.

Mejores prácticas de diseño de sistemas de tuberías

Existen algunas prácticas recomendadas que se pueden seguir al diseñar su sistema de tuberías.

✔ Determine la cantidad de accesorios para tubos y la longitud de los tubos necesarios en el diseño del sistema antes de comenzar el proceso de instalación. Al tomar estas determinaciones, es importante seleccionar suficientes tubos que permitan que cada corte encaje en los cuerpos de los accesorios.

✔ Al decidir la ubicación de sus conexiones, tenga en cuenta la accesibilidad. Es posible que los racores de tubo deban recibir servicio durante el transcurso de su vida útil; hacerlos fácilmente accesibles para los técnicos puede conducir a un mantenimiento más rápido.

✔ Asegúrese de colocar su tubería en las rutas adecuadas junto con otros sistemas críticos en el equipo. Por ejemplo, nunca coloque tuberías frente a paneles de instrumentos críticos. Esto puede causar inaccesibilidad y posibles problemas de seguridad. También evite tender tubos a la altura de los pasamanos o los pies. Esto puede ayudar a evitar cualquier contacto involuntario del personal de la planta, lo que podría ser un riesgo para la seguridad.

✔ Utilice un soporte de tubería adecuado en tramos más largos de tubería. Los sistemas de soporte óptimos ayudarán a reducir la vibración del sistema y aumentarán la vida útil de las tuberías y los accesorios, lo que respaldará una operación del sistema más segura y confiable a largo plazo.

Preparación de tubería

Una vez que haya seleccionado la tubería adecuada, existen prácticas recomendadas para prepararla adecuadamente antes de realizar una conexión de racor de tubería.

1. Primero, use un cortador de tubos para cortar la longitud adecuada de tubería requerida:
2. Coloque su tubería entre los rodillos y la rueda de corte.
3. Gire la manija hasta que la rueda toque el tubo, luego avance la manija un giro dieciseisavo adicional.
4. Gire el cortador alrededor del tubo. Después de cada segunda rotación, avance el mango un giro dieciseisavo adicional.

Si no se dispone de un cortador de tubos, se puede utilizar una sierra para metales como alternativa. Es probable que esto resulte en un corte más áspero.

Observe cómo usar un cortador de tubos Swagelok y una herramienta de desbarbado para obtener una superficie de tubo limpia.

En cualquier caso, el proceso de corte producirá algunas rebabas en los extremos de los tubos. Estas rebabas deben eliminarse con una herramienta de desbarbado. El desbarbado es importante para el correcto funcionamiento del ajuste, así como para sistemas limpios y sin fugas. Las rebabas también tienen el potencial de romperse y causar daños a los componentes en otras partes del sistema al alojarse en pequeños orificios o respiraderos, o al rayar los asientos de las válvulas o los sellos blandos, como las juntas tóricas. Por estas razones, la tubería debe desbarbarse antes de proceder a la instalación del racor.

Cómo instalar accesorios de tubo

Si bien hay muchos accesorios diferentes para elegir, un diseño de agarre mecánico de dos férulas que ofrece una acción de colecta de bisagras puede crear un agarre y un sello muy robustos en una variedad de aplicaciones de sistemas de fluidos. La acción de bisagra y collet proporciona más material de la férula trasera en estrecho contacto con el tubo adyacente a la empuñadura del tubo. Este material proporciona soporte directo y axial a la función de agarre del tubo. Además, este diseño reduce la probabilidad de que los accesorios retrocedan en aplicaciones donde la vibración es una preocupación y permite una cantidad muy pequeña de movimiento en el accesorio mientras mantiene los niveles apropiados de agarre y fuerza. Este movimiento, llamado "retroceso elástico", crea una robusta resistencia a las vibraciones. Además, al crear largas líneas de contacto de sellado entre las férulas y el tubo, este diseño mecánico crea un sello de gas altamente confiable.

Consejos de seguridad para la instalación

• Nunca purgue la presión del sistema aflojando una tuerca de ajuste
• Nunca instale ni apriete los accesorios cuando el sistema esté presurizado
• Asegúrese siempre de que el tubo descanse firmemente sobre el hombro del cuerpo del racor antes de apretar la tuerca
• Nunca gire el cuerpo del accesorio durante el montaje; esto puede dañar las superficies de sellado

Instalación de racores de tubo con agarre mecánico de dos férulas, como el Swagelok ^® accesorio de tubo:se puede completar en tres sencillos pasos.

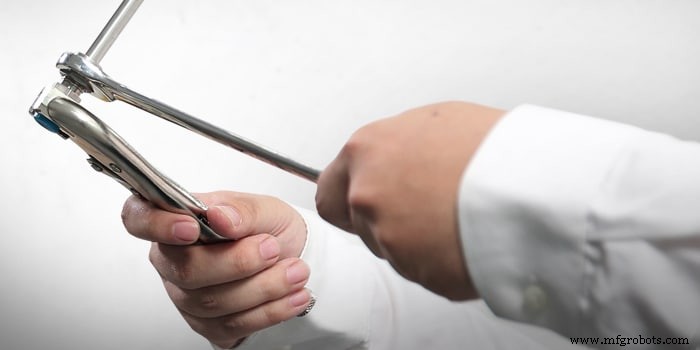

Paso 1: Inserte el tubo en el racor del tubo. Asegúrese de que el tubo descanse firmemente sobre el hombro del cuerpo del racor y que la tuerca esté apretada con los dedos.

Paso 2: Marque la tuerca del accesorio en la posición de las seis en punto.

Paso 3: Sostenga firmemente el cuerpo del racor y apriete la tuerca una vuelta y cuarto.

Después de completar el ensamblaje inicial, los técnicos deben usar un indicador de inspección de espacios para confirmar que la conexión se haya apretado lo suficiente. Coloque el calibrador de inspección de espacios junto al espacio entre la tuerca y los hexágonos del cuerpo del accesorio e intente empujarlo suavemente en el espacio. Si el indicador no entra en el espacio, el accesorio está lo suficientemente apretado. Si el manómetro entrará en el espacio, se requiere un ajuste adicional.

Evitar el intercambio y la mezcla

Al instalar sus racores para tubos, es importante recordar construir sus sistemas de fluidos con racores para tubos de diámetro pequeño de un solo fabricante. El intercambio y la mezcla de racores de tubo pueden provocar fugas potenciales y un rendimiento deficiente.

Intercambio es cuando un racor de tubo de un fabricante que se ha instalado en un trozo de tubería se desmonta y el tubo, la tuerca y las férrulas se vuelven a montar en un cuerpo de racor de tubo de otro fabricante.

Entremezclar es cuando los componentes de los accesorios para tubos, incluidas las tuercas, las férulas y los cuerpos de dos o más fabricantes, se mezclan y luego se ensamblan para hacer un accesorio completo.

Evitar el intercambio y la mezcla es importante principalmente porque no existe un estándar de diseño comercial en toda la industria para los racores de tubo. Esto significa que cada fabricante individual sigue sus propios estándares y procesos de diseño. Por lo tanto, los componentes de racores para tubos de diferentes fabricantes no están diseñados para funcionar juntos. Un accesorio entremezclado o intercambiado es esencialmente un diseño nuevo y no probado.

Algunos fabricantes pueden afirmar que sus productos son intercambiables con los de otras marcas. Pero ningún fabricante puede replicar de manera confiable y uniforme los diseños de los de un competidor. Intercambiar y mezclar componentes de racores para tubos puede generar un rendimiento impredecible, mayores costos y posibles riesgos de seguridad. También puede anular su garantía, lo que puede generar costos aún más altos si ocurre un problema. Para evitar problemas de rendimiento, fugas, costos más altos y problemas de seguridad, se recomienda no mezclar ni intercambiar nunca los racores de tubo.

Resumen

Seguir las mejores prácticas de instalación de racores de tubo es una de las formas más efectivas en que los operadores de planta pueden reducir las fugas y, por lo tanto, mejorar seguridad ambiental, eficiencia operativa y rentabilidad, a través de sus sistemas de fluidos críticos.

Si sigue los pasos descritos en este artículo, estará mejor equipado para realizar conexiones confiables durante su próxima instalación. ¿Está interesado en obtener más información sobre el proceso de instalación y la naturaleza de las fugas, los materiales de las tuberías, por qué los accesorios de agarre mecánico de dos férulas superan a las opciones comparativas y más? Swagelok ofrece una formación integral en montaje de tubos para técnicos de cualquier nivel de experiencia y habilidad. Los participantes aprenden a instalar racores Swagelok con una fiabilidad en la que puede confiar. Los beneficios de la instalación adecuada de accesorios para tubos pueden ayudar a que sus instalaciones sean más seguras y rentables.
