Válvulas de bola de media presión para unidades de energía hidráulica

Diseño específico:Ocean Edge Services emplea décadas de experiencia de campo para desarrollar HPU para aplicaciones en alta mar

Todo comenzó con una visión. Santiago “Chili” Gómez pasó décadas trabajando en grandes proyectos submarinos de perforación de petróleo y gas en alta mar, aprendiendo los matices de los complejos procesos. Cuando su empresa necesitó otra unidad de potencia hidráulica (HPU), aceptó el desafío de construir una. Sin embargo, estaba decidido a no cometer los mismos errores que había encontrado a lo largo de los años. Iba a aplicar toda su experiencia de primera mano y el conocimiento del campo para corregir los defectos que había visto y crear algo mejor.

Su primera llamada fue a su antiguo colega Jeremy Rogers. Cuando Rogers vio el boceto aproximado de lo que Gómez estaba planeando, inmediatamente aceptó la idea de un diseño "específico" que resolvería algunos de los problemas que ambos habían visto trabajando en plataformas marinas. Juntos formaron Ocean Edge Services (OES), que ha crecido significativamente con un propósito en mente:diseñar equipos resistentes para las personas que hacen el trabajo .

Por eso se comprometieron con Swagelok para suministrar componentes importantes que ayudarían a mejorar la seguridad, la fiabilidad y reducir el tiempo de montaje de sus HPU.

Resistir la presión

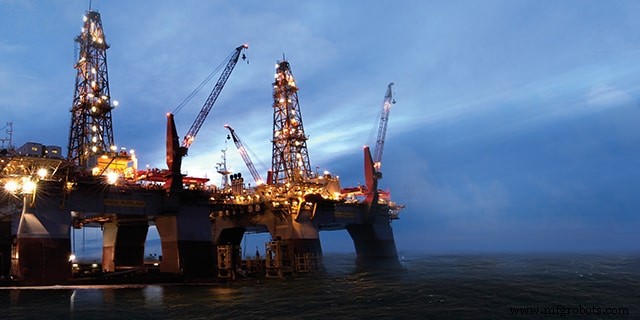

OES se especializa en HPU que permiten el control remoto de la producción de plataformas de petróleo y gas en alta mar, una aplicación que requiere una presión extrema de entre 20 000 y 60 000 psi para forzar la activación hidráulica de los equipos desde la parte superior de las plataformas de petróleo y gas hasta el fondo del mar. Desde las bombas que crean la presión hasta las conexiones que mantienen la presión, todos los componentes deben funcionar sin problemas para garantizar la seguridad de los operadores y la protección del medio ambiente.

Con la seguridad como principal preocupación, Gómez y Rogers se centraron en la eliminación de la vibración, que puede causar que las conexiones se desgasten, resbalen o exploten, lo que podría provocar mantenimiento no planificado, accidentes e incluso víctimas. Un punto de interés para OES era la válvula de bola de media presión en la HPU, y tenían que elegir entre conexiones de extremo cónico y roscado o de compresión sin dejar de mantener el nivel de presión necesario para la aplicación.

Las conexiones de extremos cónicos y roscados han sido la opción estándar para aplicaciones en alta mar durante años, pero requieren la adición de un prensaestopas de vibración para minimizar la vibración, instalado por un técnico con conocimientos y experiencia, para ofrecer un rendimiento aceptable. Las conexiones de extremos cónicos y roscados también son propensas a aflojarse con el tiempo debido a la vibración, lo que requiere un ajuste manual en el campo para lograr una conexión hermética.

OES vio una oportunidad de mejorar el diseño invirtiendo en Swagelok ^® Válvulas de bola de media presión FKB con conexiones finales de racor FK como alternativa. Con estas conexiones finales de presión media, podrían construir una HPU más segura y confiable que requeriría menos tiempo de ensamblaje y mantenimiento.

Las válvulas de la serie FKB están disponibles con conexiones finales NPT hembra y Swagelok calibrable^® Conexiones finales de racores de tubo de presión media que reducen el tiempo y el costo de instalación de la válvula al mismo tiempo que brindan un agarre sólido del tubo y resistencia a la vibración.

Sin embargo, antes de que pudieran comprometerse, el equipo de OES sometió las válvulas de bola FKB con conexiones finales de la serie FK a pruebas rigurosas.

“La acción en la válvula fue muy suave con un diferencial del 100 %”, dijo Gómez. “Eso significa que un lado de la válvula ve toda la fuerza y ​​el otro ve cero. Cuando el fluido pasa, está gritando a través del sello. Y aguantó. Soportó 22 000 psi y tenía una clasificación de 15 000. Tratábamos de destruirlo. ”

En términos de vibración, el equipo de OES quedó muy satisfecho con el desempeño de la válvula de la serie FKB. Según Gómez, “No vas a tener vibración con el FK. En realidad, actúa como una unidad antivibración. Según las presiones que alcancemos, voy a estar FK todo el día”.

Mejora de la productividad y reducción de costos

Los ensambladores pueden completar instalaciones con conexiones finales de racores de tubo FK aproximadamente cinco veces más rápido que aquellas con conexiones finales cónicas y roscadas, lo que elimina las necesidades de reelaboración después de la entrega de los activos y reduce significativamente el costo total de mantenimiento. Además, siguen un proceso de instalación más simple con menos oportunidades de errores por parte de los técnicos, lo que lleva a un rendimiento más consistente y confiable durante la vida útil del componente.

Según Gómez, los ahorros de tiempo y costos han sido significativos en el montaje de sus HPU. “El tiempo de preparación es un 98 % más rápido con la serie FK sobre cono e hilo,” él dijo.

Obtener una ventaja competitiva

La relación entre OES y Swagelok ha seguido creciendo a lo largo de los años. Es una relación basada en la confianza y la colaboración. Pero todo comenzó con un producto que ayudaría al equipo de OES a lograr el rendimiento y el diseño "específico" que se propusieron crear. Hoy, OES incorpora una gama de productos Swagelok en sus HPU, incluidas las válvulas de bola de la serie FKB, las válvulas de bola de la serie FK guarniciones; Válvulas de aguja y de retención serie IPT; accesorios de la serie IPT; tubería de media y alta presión; y herramientas cónicas y roscadoras.

“Confío en Swagelok porque ambos nos esforzamos por fabricar los productos más seguros y fiables para nuestros clientes. Me dejas en claro todos los días que estás comprometido con mi éxito”, dijo Gómez. “Eso es único en el mundo de hoy, y para OES, es una ventaja competitiva”.
