6 pasos para convertir su idea de PCB prototipo en producción

Prueba de PCB prototipo

La fase de prueba del prototipo de PCB garantiza que el producto final sea funcional y necesite calidad para los consumidores.

Es mejor corregir los errores en un prototipo de producto antes de que llegue al mercado. Cuando los consumidores descubren una falla en un producto, destruye la reputación del fabricante. Y crea efectos dominó con impactos negativos en otros productos del mismo fabricante.

Es posible que haya pasado por alto muchas cosas durante las horas utilizadas para colocar numerosos componentes en la placa. Y para no desperdiciar tantos recursos (tiempo y dinero), asegúrate de puntear todas las I y cruzar todas las T del proceso de fabricación.

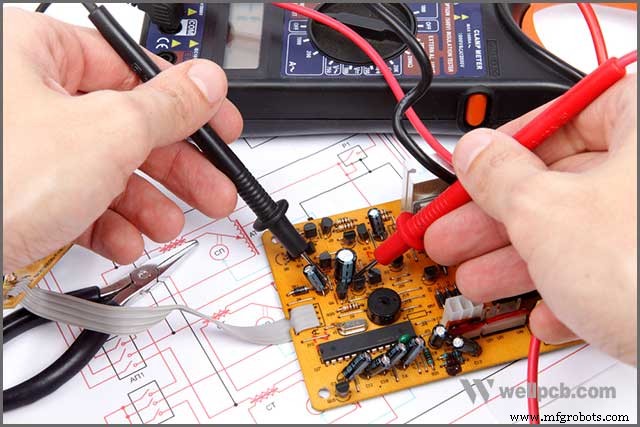

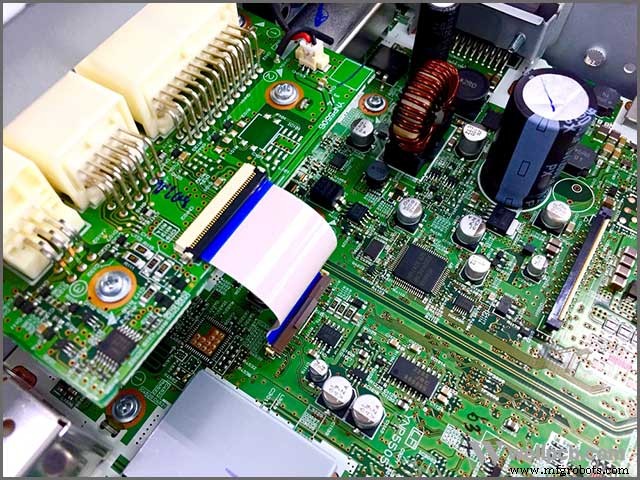

En el prototipo de PCB que está probando, busque todos los incidentes de cortocircuitos, polaridad IC invertida, componentes perdidos, etc. Utilice la lista de materiales para determinar los componentes. Puede continuar con la producción en masa solo después de asegurarse de que su prototipo haya superado todas las pruebas y evaluaciones funcionales pertinentes.

Si las condiciones lo permiten, también puede aprovechar la tecnología de impresión 3D para producir varios prototipos de su PCB. La creación de prototipos de PCB con impresión 3D es un proceso conocido por ahorrar tiempo y recursos en comparación con la creación de prototipos de PCB tradicionales.

Ajuste el diseño de su PCB prototipo

Si encuentra fallas en su PCB en la fase de prueba, debe ajustar la PCB desnuda, también puede incluir PCBA según lo que desee que haga la fábrica de PCB por usted. Es por eso que debe elegir una fábrica de PCB que produzca su diseño de prototipo de PCB para evitar más errores de producción en masa. Hay muchos errores que puede encontrar en las placas de circuito impreso y, a continuación, se encuentran los cinco errores principales de diseño de PCB:

1. Patrones incorrectos de aterrizaje de componentes de PCB:

Cada componente de la PCB tiene su modo de aterrizaje, que determina cómo soldarlo a la placa de circuito. Es posible que no tenga ningún problema cuando utilice componentes de uso común con patrones de aterrizaje conocidos. Pero es posible que tenga preguntas cuando comience a ser creativo y decida usar un elemento único de la herramienta de diseño de PCB que no incluye su patrón de aterrizaje. Es porque su fabricante puede cometer algunos errores al dibujar el patrón de aterrizaje, creando problemas de soldadura más adelante. Apéguese a los componentes de su herramienta de diseño de PCB o asegúrese de que su fabricante no cometa errores en el patrón de aterrizaje cuando usa ingredientes únicos.

2. Diseño deficiente de la antena de la placa prototipo de PCB:

Todos los PCB con funcionalidad inalámbrica necesitarán una antena, y el diseño de la antena debe ser óptimo. La antena funciona comunicándose con un transceptor, generalmente conectado a través de microstrip. La microcinta transporta ondas de radio de alta frecuencia, en forma de impedancia, en placas de circuitos. La regla es que debe haber una impedancia coincidente entre el transceptor y la antena para una transmisión de potencia óptima entre los dos componentes. Preste atención a la impedancia de la microcinta, el ancho de la microcinta, la capa dieléctrica y el circuito de adaptación LC utilizado para colocar la antena en la placa.

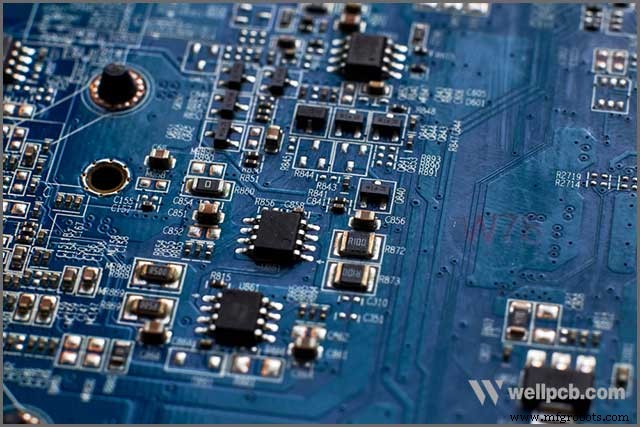

3. PCB Prototype Board Posicionamiento incorrecto de capacitores:

Los condensadores de desacoplamiento aseguran un voltaje estable para los componentes de la PCB, un factor esencial para el rendimiento óptimo de estos componentes. Lo correcto es regular la energía proveniente de la fuente de corriente mediante el uso de un capacitor de salida confiable. Además, coloque condensadores de desacoplamiento cerca de los componentes con los que están trabajando para asegurarse de que funcionen al máximo. Y asegúrese de que el voltaje proveniente de la fuente de alimentación pase a través de los condensadores de desacoplamiento antes de que llegue a los componentes de PCB que soportan.

4. Ancho de trazo de PCB incorrecto:

Para mantener la integridad de su placa de circuito impreso, asegúrese de que pase una cantidad adecuada de corriente a través de ella. El rastreo de PCB se refiere a todos los componentes de transmisión (cables, fusibles, cobre, aislamiento) que aparecen en una PCB. El ancho de las trazas de PCB determina la capacidad de carga actual de la PCB y el aumento de temperatura permitido. Considere la posición de la capa de PCB, ya sea externa o interna. Las capas exteriores tienen una mayor capacidad de carga de corriente, con el mismo ancho y grosor de traza que la capa interior porque pueden disipar rápidamente el calor al medio ambiente. La regla es que cuanto menor sea el ancho de la traza, mayor será el aumento de temperatura permisible y viceversa. Una calculadora de ancho de trazo puede resultar útil para resolver este problema.

5. Diseños de PCB con vías no manufacturables:

La vía de PCB más simple es la vía de orificio pasante, pero puede impedir el enrutamiento de PCB al hacer que una gran cantidad de PCB sea inútil. Se supone que las vías ciegas y enterradas son útiles en lugar de las vías de orificio pasante, pero tienen limitaciones estrictas de conexión de capas y es posible que no se puedan fabricar. Asegúrese de que sus capas de PCB estén correctamente apiladas para que su fabricante elegido pueda fabricarlas.

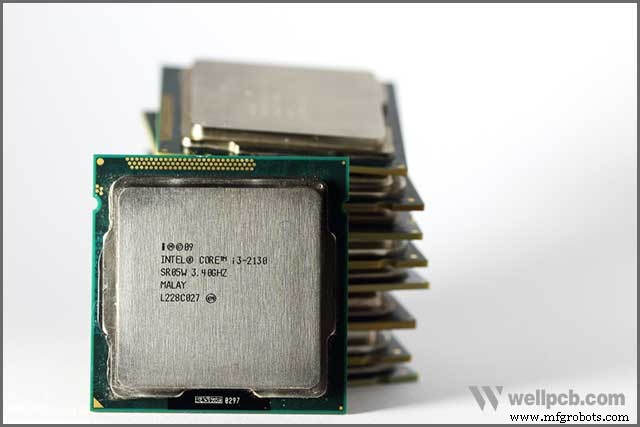

Selección de PCB prototipo de componentes principales

Circuitos integrados (IC), fusibles, conectores, sensores, cables, pantallas LED, condensadores y vías de PCB son algunos de los componentes que necesitará para su ensamblaje de PCB. Un fabricante de componentes confiable es clave para componentes de PCB confiables. Sea minucioso al buscar uno.

Asegúrese de resolver el problema del suministro de componentes antes de pasar a la fabricación adecuada de la placa de circuito. Tiene tres opciones de abastecimiento de componentes de PCB:

1. Usted mismo puede comprar componentes de PCB directamente de los fabricantes de componentes.

2. Puede elegir algunos proveedores confiables de componentes de PCB para comprar.

3. Puede trabajar con sus fabricantes de PCB para que puedan ayudarlo a elegir los componentes de PCB del mercado.

Cualquiera que sea el método que elija, asegúrese de que sea rápido y rentable. El costo de producción es un factor que influye en los tipos de componentes utilizados en el proceso de producción. Compare y evalúe las opciones disponibles para usted y elija la que reduzca su costo y satisfaga sus necesidades.

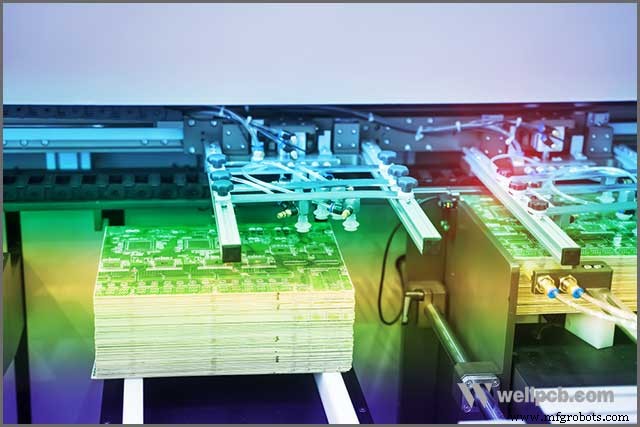

Decida el número de la primera PCB prototipo

Después de eliminar todos los errores en el diseño y prototipo de su PCB, elija la fecha y la cantidad para el primer lote de producción. Es posible que se enfrente a muchas incertidumbres, especialmente si es su primer intento. Y es posible que no esté seguro de que los consumidores acepten su producto en el mercado y no esté seguro de la cantidad a producir. También podría tener problemas de capital inicial.

Aunque una cosa es segura, el costo de la producción en masa de PCB será menor. No obstante, debe enfrentar la realidad y ser pragmático en su enfoque. No muerda más de lo que puede masticar. Realice estudios de mercado y lleve a cabo actividades de marketing intensivas para su producto. Dado que tiene el producto adecuado, no debería ser demasiado difícil atraer consumidores. Al final, tome las decisiones apropiadas que se adapten a la situación real que enfrenta.

Complete la lista de materiales de The Prototype PCB

Después de realizar todas las correcciones de diseño necesarias y haber obtenido el diseño perfecto de PCB fabricable que está buscando, el siguiente paso es crear un archivo BOM de PCB completo. Una lista de materiales (BOM) de PCB es un documento que contiene la lista de todos los componentes utilizados para fabricar una PCB y sus cantidades, dimensiones, precios y ubicaciones en la placa.

Una lista de materiales completa servirá como documento de referencia para la producción de varios lotes de PCB, garantizará la precisión de la replicación en el futuro y le informará el costo de su proyecto.

Elija un fabricante de PCB prototipo adecuado

Su elección de fabricante de PCB contribuirá en gran medida a determinar la calidad de su producto y la facilidad con la que puede realizar el trabajo. Asegúrese de considerar y evaluar muchos fabricantes antes de decidirse por uno.

Conozca sus capacidades, historial de éxito laboral, tiempo de respuesta y costos. Considere su proximidad, entrega y tarifa de entrega también.

Al final, debe elegir un fabricante de PCB que pueda ofrecerle el mejor servicio y pueda suministrarle convenientemente en lotes.

Resumen

No es necesario que sepa todo acerca de las PCB antes de fabricar las suyas y comenzar a venderlas a los consumidores. Puede ingresar a la industria de PCB con solo saber lo suficiente. Hay muchos ingenieros de diseño de PCB que estarían encantados de ayudarlo con su diseño de PCB.

Contáctenos hoy en WellPCB si tiene alguna idea de prototipo de PCB. Con nosotros, todo lo que necesita saber es para qué lo necesita, y el trabajo se realizará a tiempo y dentro del presupuesto. Estaremos encantados de proporcionarle la ayuda profesional necesaria para realizar sus sueños de diseño y fabricación de PCB.
