10 Consejos Esenciales para una Conversión Esquemático-a-PCB Sin Problemas

1. ¿Tienes un Software de Diseño PCB?

Es obvio. Necesitarás software para crear tu conversión de Esquemático a Layout PCB. Idealmente, la mayoría de la gente usa software para crear un esquemático PCB. Luego puedes usar las opciones en el software para la conversión.

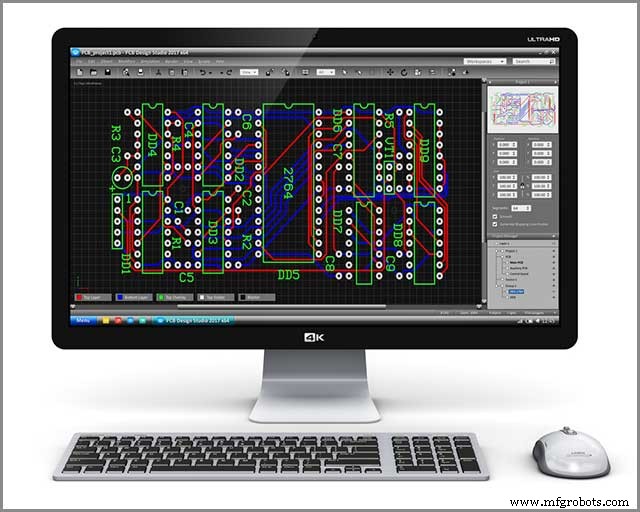

Tomemos el ejemplo de la solución de diseño PCB Eagle. Puedes usar el editor de placa para convertir esquemático a layout PCB fácilmente.

Si has dibujado tu esquemático a mano, necesitarás subirlo a tu software. Así que el primer paso es conseguir un software de diseño PCB. Puedes usar herramientas de pago o gratuitas, de código abierto, para crear layouts PCB.

2. Comprueba el Editor PCB para Características Requeridas

El layout PCB es la primera etapa de diseñar tu placa de circuito. Necesitarás hacer todo usando tu software. Por eso es necesario comprobar las características requeridas. Basado en tu proyecto, puedes necesitar características como:

1. Route – para convertir alambre de aire (air wire) en pista (trace)
2. Via – crear vías para transportar señal

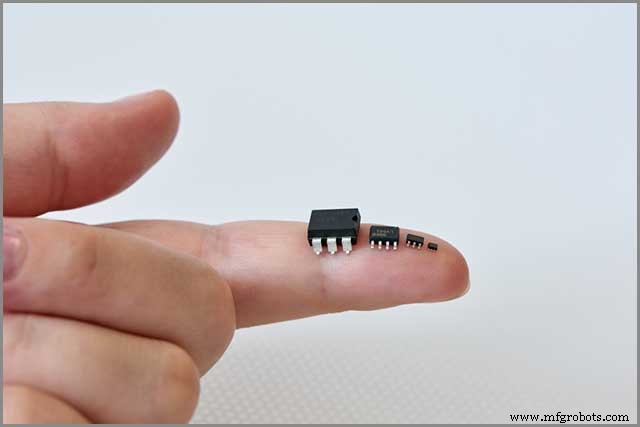

3. SMD – dispositivos de montaje superficial para PCB
4. Break – incluir esquinas a una línea
5. Polygon – añadir polígonos usando comandos de texto

Las características variarán dependiendo de la herramienta que uses. Sin embargo, todo software de diseño PCB tendrá características para crear una PCB. Así que comprueba si tienes todas las características.

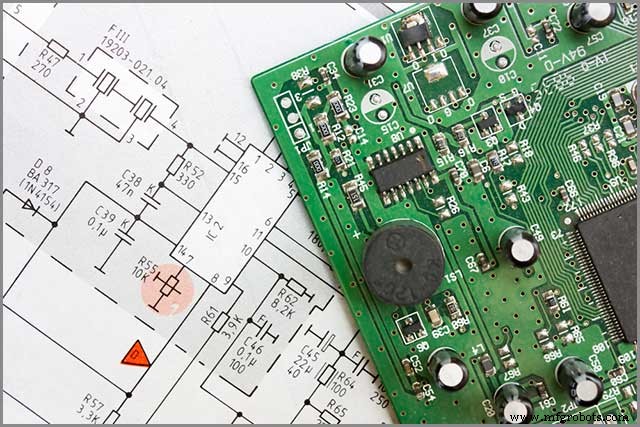

3. Elige tu Tamaño de Placa Ideal

Cuando conviertes esquemático a layout PCB, tendrás una placa de tamaño libre. Los componentes de tu esquemático estarán en un lado. Por otro lado, habrá una placa vacía.

Ahora, tienes que diseñar y colocar tus componentes PCB en la placa. Después de haberlo hecho, comprueba si hay espacio libre o innecesario en el layout PCB. Especialmente, comprueba alrededor de los bordes.

Si encuentras espacio libre, entonces reduce el tamaño de la placa en tu software. Tener el tamaño correcto de PCB ahorra tanto coste como espacio.

4. ¿Colocaste Todos los Componentes?

No todas las PCBs tienen los mismos componentes. Tus componentes variarán según la aplicación. No obstante, no debes perderte los componentes requeridos.

Crea tu layout PCB e incluye los componentes cuidadosamente. Puede que necesites incluir pads, vías, through-holes y SMDs. Tómate tu tiempo y añade cada componente con concentración.

Antes de finalizar tu layout, ¿podrías darle una comprobación? Ver si has incluido todos los componentes. Comprueba si hay algo en el lado esquemático. También comprueba si los componentes están en sus lugares designados.

Este paso es crucial para asegurar el éxito de tu proyecto.

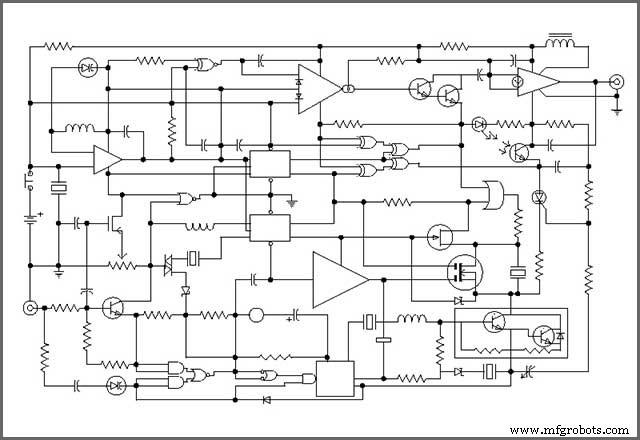

5. Comprueba tus Señales para Determinar Enrutamiento

Tus rutas de señal deciden la calidad de tu PCB. Liara las señales, y tendrás un enrutamiento inadecuado.

Las señales pueden tomar diferentes caminos. Puedes diseñar una PCB con caminos rectos. O, también puedes usar un diseño curvo. Tu aplicación y componentes deciden la ruta de señal que necesitas. Muchas veces, puedes necesitar usar una combinación de diseños rectos y curvos.

A veces, los componentes PCB también impactan la elección de rutas de señal. Muchos ingenieros prefieren caminos rectos para GND. Por otro lado, los transistores pueden estar bien con un camino curvo.

Comprueba tu PCB y tus caminos de conexión. Elige la mejor ruta de señal para los mejores resultados.

6. Determina las Reglas de Diseño PCB

Es otra consideración importante para convertir esquemático a layout PCB. Debes elegir la regla de diseño correcta para tu diseño PCB.

Las reglas de diseño también varían según tu proyecto. Por ejemplo, una regla de diseño para aficionados a PCB puede usar espacios grandes y pistas grandes. Sin embargo, una regla de diseño para aficionados no es apropiada para PCBs comerciales. Querrás reducir el uso de espacio para ahorrar en costes de producción.

Así que, elige las reglas de diseño adecuadas para tus necesidades.

Todo software de diseño PCB tendrá opciones para cambiar los valores manualmente.

7. ¿Necesitas Planos de Potencia (Power Planes)?

Los planos de potencia denotan grandes áreas de cobre que tratan con una señal. Generalmente, los planos de potencia llevan conexiones de potencia y tierra. Antes de convertir esquemático a layout PCB, decide si necesitas planos de potencia.

Si estás haciendo PCBs multicapa, entonces hay más consideraciones. Puedes dedicar una capa entera a hacer planos de potencia.

En herramientas de diseño PCB, podrás usar comandos para crear planos de potencia. Algunas soluciones también pueden ofrecer métodos visuales. Necesitarás crear los planos de potencia mientras la herramienta los conecta a la señal.

8. Limpia tu Layout PCB

Antes de finalizar tu diseño PCB, compruébalo a fondo. Puedes toparte con errores y equivocaciones.

Además, limpia tu PCB. Busca cosas que puedas mejorar. Por ejemplo, haz las pistas más limpias para que puedas disfrutar de mejor clearance (aislamiento). Adicionalmente, mira si todo encaja correctamente dentro del layout.

Comprueba tus conexiones y todos los componentes. Ver si están en los lugares correctos. Dedica suficiente tiempo a dar a tu layout PCB un examen exhaustivo. Reducirá errores de producción y mejorará la eficiencia de las PCBs.

Cuando termines de limpiar tu layout PCB, procede a evaluar tu PCB.

9. No Olvides Ejecutar DRC.

Es uno de los pasos más cruciales de crear un layout PCB. Necesitas comprobar si tus reglas de diseño están a la altura o violan reglas.

En el paso 6, elegiste un conjunto de reglas de diseño para tu PCB. Ahora necesitas ejecutar la comprobación de reglas de diseño (DRC). La prueba comprobará tu diseño PCB y determinará el cumplimiento. Si necesitas hacer algún cambio, hazlo ahora. Ajusta los valores de diseño según tus especificaciones. Luego ejecuta la prueba.

Un layout PCB que pasa DRC es apto para producción. Puedes ejecutar DRC y luego pasar a la etapa final.

10. Exporta tu Layout PCB

Lo último que debes hacer es exportar tu layout. Necesitarás contactar a un fabricante fiable que produzca las PCBs para tu proyecto. Los fabricantes generalmente necesitan socio de fabricación PCB sobre sus requisitos.

Asegúrate de guardar una copia del layout PCB en tu lado. Eso ayudará a tanto tú como al fabricante a estar en la misma página. También puedes hacer coincidir el prototipo con tu diseño. Luego puedes hacer el pedido para el lote final de PCBs.

Resumen

Esperamos que ahora seas consciente de los aspectos más cruciales de convertir esquemático a layout PCB. Lo primero que necesitas es una herramienta de diseño PCB para crear tu layout. Luego, necesitas colocar tus componentes y diseñar el layout según especificaciones. Luego puedes ejecutar un DRC para probar si tu diseño cumple las reglas.

A lo largo de los pasos de diseño PCB, debes tener cuidado para evitar errores. Si quieres, también puedes conseguir tu layout hecho por profesionales. En Wiring, tenemos tecnología de vanguardia. Producimos nuestras PCB con el equipamiento más moderno. Y podemos personalizarlas como necesites.

Ponte en contacto con nosotros para convertir tu esquemático al layout PCB. WellPCB también fabrica PCBs de alta calidad que coinciden con tu diseño para los mejores resultados.
