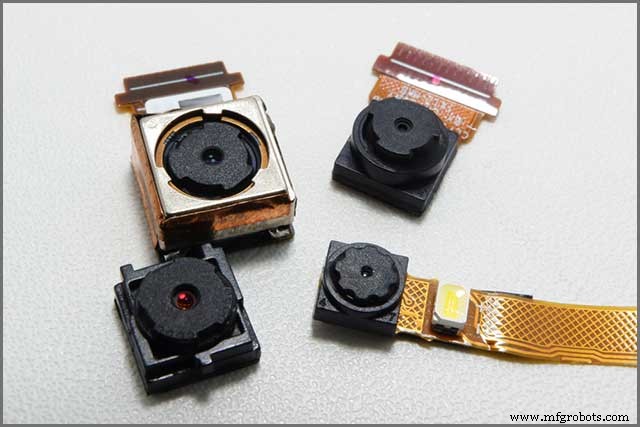

8 Pasos Clave para Producción Precisa de PCB Rigid-Flex

Prepare y limpie el material base del PCB Rigid-Flex

Comience la fabricación de PCB rigid-flex limpiando/preparando el laminado para placa rigid-flex. Laminado: capa de cobre con recubrimiento adhesivo. Frote cuidadosamente antes de usarlo. Pre-limpieza crucial: bobinas de cobre suelen tener capas anti-ternido para protección contra oxidación, pero esta capa obstaculiza la fabricación y debe eliminarse.

Pasos habituales de fabricantes:

1. Sumergir lámina de cobre completamente en solución ácida (o rociado ácido).
2. Tratar bobina con solución de persulfato sódico para micro-grabado.
3. Recubrir bobina con agentes de oxidación adecuados ampliamente. Previene oxidación y mejora adhesión.

Genere patrón de circuito para PCB Rigid-Flex

Segundo paso: generar patrones de circuito tras preparar laminado. Dos métodos principales:

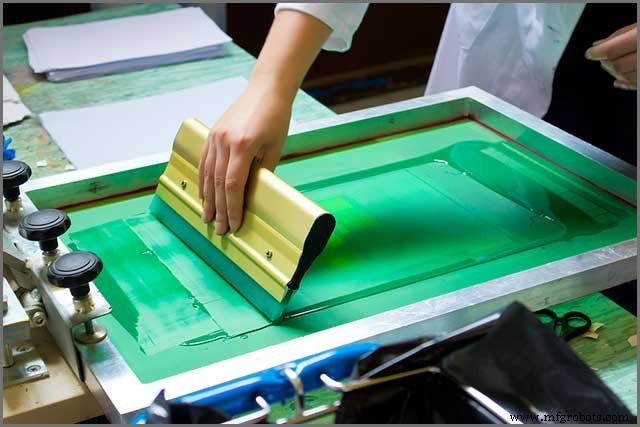

1. Serigrafía (Screen Printing): Produce directamente depósitos/patrones de circuito sobre superficie del laminado. Popular por eso. Grosor total patrón ≤4‑50 µm.

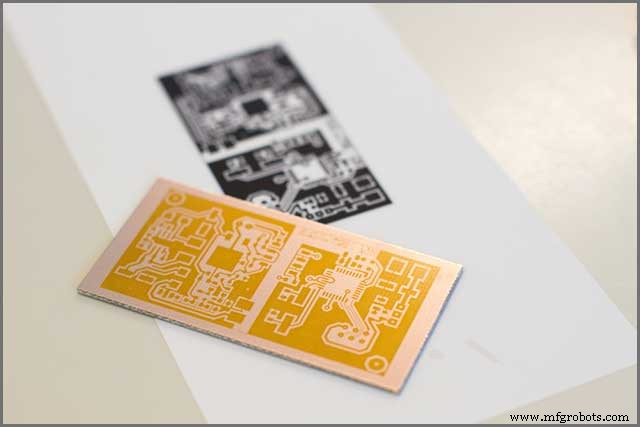

2. Fotoimagen (Photo Imaging): Técnica antigua pero famosa para transferir patrones. Coloque película fotorresistente seca con patrón requerido cerca del laminado. Exponga conjunto a luz UV. Patrón se transfiere del fotomáscara al laminado. Use químico para eliminar película. Queda laminado con trazas de circuito requeridas.

Grabe el laminado de cobre con patrón de circuito del PCB Rigid-Flex

Tras generar patrón, grabe el laminado de cobre. Inmerja en tanque de grabado o rocíe con solución grabante. Grabe ambas caras simultáneamente para resultados requeridos.

Resistencia de grabado sobre película es fotosensible. Antes de grabado químico, patrón de máscara requerido se expone y crea anti-grabante. Tras grabar cobre expuesto, use químico para retirar resistencia de grabado del PCB rigid-flex.

Perfore orificios con precisión en PCB Rigid-Flex

Grabado laminado, listo para taladrar. Perfore agujeros, vías, pads según requisitos del cliente. Como fabricante rigid-flex, use equipos avanzados para agujeros precisos. Máquinas taladro alta velocidad disponibles. Para ultra-pequeños agujeros: láser (CO₂, Excimer YAG para agujeros medianos/pequeños).

Metalizado de agujeros pasantes (Through-hole Plating)

Quinto paso: etapa crítica. Ejecute con extremo cuidado y precisión. Deposite cobre en agujeros y platee químicamente. Ambos tras taladrar con especificaciones requeridas.

Deposición de cobre similar a placa rígida (compuesto). Grosor recomendado ≥1 mil (25,4 µm). PCB rigid-flex barato puede tener ~½ mil. Permite flujo de corriente como conexión eléctrica capa a capa.

Proteja el Rigid-Flex con Coverboard o Coverlay

Aplique capa de cubierta en superficies superior e inferior para protección. Protege de químicos agresivos, clima violento, disolventes.

Material coverlay: película de poliamida con adhesivo. Serigrafía imprime coverlay sobre superficie rigid-flex. Exponga a UV. Para agarre adecuado, lamine coverboards con presión y calor específicos. Diferencia: coverlay = película laminada; covercoat = aplicado directamente sobre sustrato. Elección depende de aplicación, materiales, métodos. Ambos mejoran integridad eléctrica.

Corte de PCB Rigid-Flex

Penúltimo paso: corte/blanking con extrema precaución. Para grandes series: punzonado hidráulico y juego de troqueles. No recomendado para pequeñas series/prototipos por alto coste de utillaje. Alternativa: cuchilla de blanking especializada para prototipos en pequeña cantidad.

Cuchilla blanking: navaja larga, forma circuito rigid-flex. Se fija a orificio guiado en tablero soporte (plástico grueso tipo Teflon, contrachapado o MDF). Para cortar, presione PCB rigid-flex contra cuchilla.

Pruebas eléctricas y verificación del PCB Rigid-Flex final

Paso final: pruebas y verificación. Aplique pruebas eléctricas estrictas: aislamiento, continuidad, calidad, rendimiento según especificaciones. Métodos populares: sonda voladora (flying probe) y prueba de malla (grid testing).

Conocer propiedades del material ayuda en verificación/pruebas. Ejemplo: producto automoción → modele humedad, calor, choque/vibración, propiedades químicas. Propiedades materiales precisas gobiernan radio mínimo de flexión permitido y fiabilidad. Necesidades que impulsan selección rigid-flex frecuentemente relacionadas con entornos duros: electrónica consumidor barata propensa a caídas, sudor, vibraciones, etc.

Resumen

En resumen, como fabricante rigid-flex, extrema precaución desde el inicio. Resumidos 8 pasos: planificación, diseño, selección materiales, desarrollo rigid-flex, inspección eléctrica. Si necesita servicios fabricación rigid-flex, contáctenos: tecnología, materiales, servicios de calidad. WellPCB produce PCB rígidos y flexibles con excelente rendimiento y máxima fiabilidad. Contáctenos ahora.
