Instalación de Cuadro de Distribución Monofásico con Diferenciales - Guía Paso a Paso

Instalación Eléctrica del Cuadro de Distribución con Diferencial (Suministro Monofásico Hogar desde Poste Utility y Medidor a Unidad Consumidor)

¿Qué es un Cuadro de Distribución?

El cuadro de distribución es un sistema seguro diseñado para casa o edificio que incluye dispositivos de protección, interruptores seccionadores, interruptores automáticos y fusibles para conectar de forma segura cables y conductores a subcircuitos y subcircuitos finales incluyendo sus conductores asociados de Fase, Neutro y Tierra. El cuadro de distribución también se conoce como "Cuadro de Fusibles", "Cuadro de Paneles" o "Unidad Consumidor". A continuación, los tipos de cuadros de distribución.

• Tutorial relacionado: Cableado del Cuadro de Distribución (Suministro Monofásico desde Poste Utility y Medidor a Unidad Consumidor)

Tipos de Cuadros de Distribución

• Cuadro General de Distribución (CGD)
• Cuadro Secundario de Distribución (CSD)
• Cuadro Final de Distribución (CFD)

CGD = Cuadro General de Distribución

Unidad de cuadro de distribución instalada en edificios que recibe primero la alimentación monofásica entrante (CA baja tensión (BT) (230V CA o 120V CA en EE. UU.) desde secundario del transformador a través de poste eléctrico y medidor de energía o salidas del proveedor de servicios de distribución eléctrica, conocido como Cuadro General de Distribución.

El Cuadro General de Distribución (CGD) también se conoce como cuadro de fusibles o unidad consumidor donde se instalan los principales dispositivos de protección e aislamiento para proporcionar electricidad en rango seguro a aparatos conectados.

Tutoriales Relacionados:

• Diferentes Tipos de Sistemas de Cableado y Métodos de Instalación Eléctrica
• Cómo Cablear Interruptores en Paralelo

CSD = Cuadro Secundario de Distribución

El Cuadro de Distribución usado para distribuir cableado y circuitos eléctricos dentro de un área seleccionada en edificio o casa, ej. planta en edificio multi-planta. El cuadro secundario se conecta y alimenta desde el Cuadro General a través de cables dimensionados según requerimiento de carga.

CFD = Cuadro Final de Distribución

El Cuadro de Distribución que proporciona suministro eléctrico a Circuitos Finales y Subfinales se conoce como Cuadro Final de Distribución. CFD conectado directamente a través de CSD y los interruptores finales controlan dispositivos y aparatos conectados como luces, aire acondicionado, ventiladores, etc.

• Artículo relacionado: Cómo Conectar e Instalar Generador Portátil al Sistema de Suministro Hogar (3 Métodos)

Accesorios de Cableado para Cuadro de Distribución Monofásico

El Cuadro General de Distribución o Cuadros de Fusibles (Unidad Consumidor) suele contener las siguientes tres unidades principales para controlar y distribuir suministro eléctrico a diferentes aparatos y dispositivos conectados a través de cables de cableado eléctrico.

• DP = MCB Bipolar (El seccionador principal o interruptor general).
• Diferencial (También DP) Dispositivos de Corriente Residual para seguridad.
• SP = MCB Unipolar (Interruptores Automáticos y Fusibles).
• MCB y CB = Interruptor Automático Miniatura e Interruptor Automático.

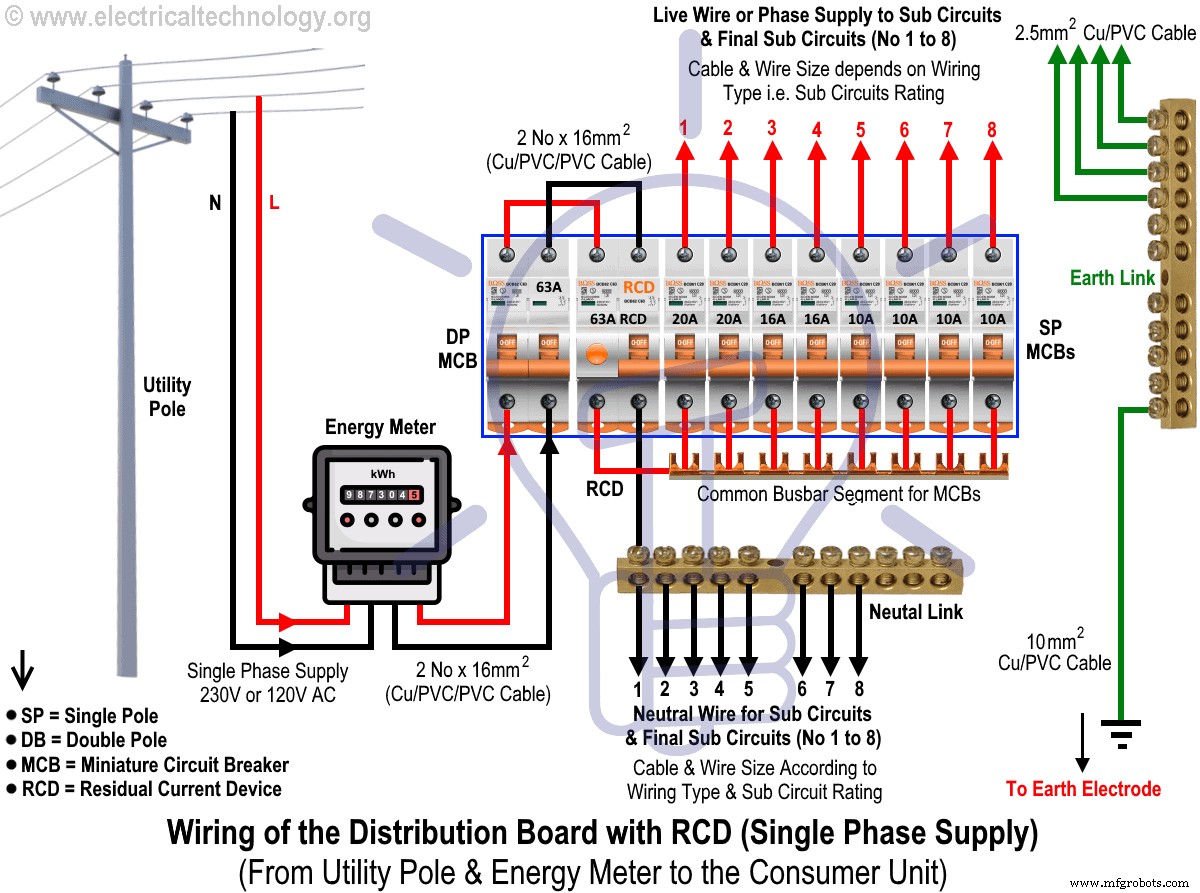

Los accesorios y dispositivos de protección mencionados se usan para controlar y distribuir suministro eléctrico (seguro a aparatos conectados) en su hogar. El siguiente diagrama muestra suministro monofásico doméstico y cableado de cuadro de distribución con diferencial.

Guía Relacionada: Cómo Cablear Medidor kWh Trifásico de Energía

Cómo Cablear Diferencial (Dispositivo Corriente Residual)

En este diagrama de cableado monofásico doméstico, el suministro principal (Fase monofásica (Cable Rojo) y Neutro (Cable Negro)) viene del secundario del transformador (Sistema 3 Fases 4 Hilos (Estrella)) al medidor monofásico de energía (Nota: Suministro monofásico es 230V CA y 120V CA en EE. UU.). Estas dos líneas (Fase y Neutro) del medidor se conectan al MCB Bipolar seccionador. El hilo de Fase se conecta al Diferencial y luego a la barra común de MCBs Unipolares. Las salidas de MCBs (SP) se conectan a circuitos finales y subfinales y dispositivos eléctricos como ventiladores, luces, interruptores, etc.

Los Neutros se conectan a través de medidor, MCB (DP), Diferencial y luego al bornes de neutro. Todos los subcircuitos pueden conectarse al bornes de neutro. Recuerde que todos los dispositivos y aparatos deben conectarse al bornes de tierra para seguridad, conectado directamente a electrodo y placa de tierra para puesta a tierra adecuada.

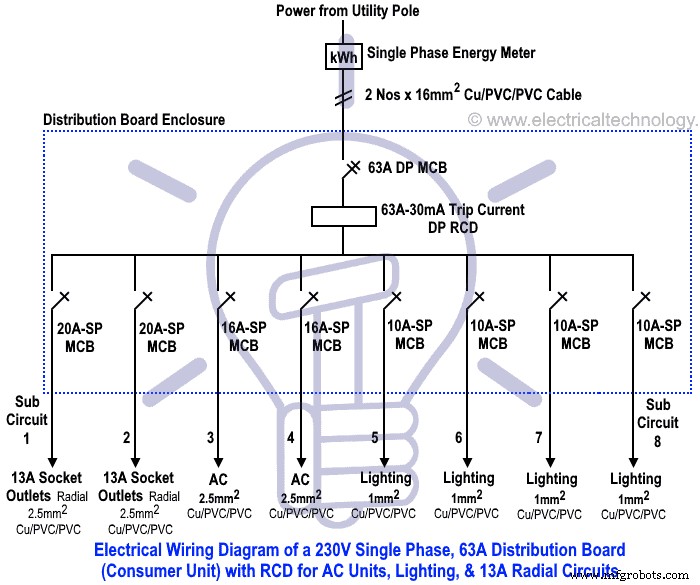

En el siguiente cableado monofásico para suministro doméstico, usamos MCB 63A (DP), Diferencial 63A (DP) y diferentes ratings de MCBs (SP) como 20A, 16A, 10A según necesidad.

Detalles de cada sección debajo de la figura.

Haga clic en imagen para ampliar

Código de Colores de Cableado:

Hemos usado Rojo para Fase o Línea, Negro para Neutro y Verde para Tierra. Puede usar códigos específicos de área: IEC - Comisión Electrotécnica Internacional (Reino Unido, UE, etc.) o NEC (Código Eléctrico Nacional [EE. UU. y Canadá] donde:

NEC:

Monofásico 120V CA:

Negro = Fase o Línea, Blanco = Neutro y Verde/Amarillo = Conductor Tierra

Trifásico 208 CA:

Negro = Fase 1 o Línea1, Rojo= Línea 2, Azul= Línea 3, Blanco/Gris = Neutro y Verde/Amarillo = Conductor Tierra

IEC:

Monofásico 230V CA:

Marrón= Fase o Línea, Azul= Neutro y Verde/Amarillo = Conductor Tierra

Trifásico 400V CA:

Gris= Fase 1 o Línea1, Negro= Línea 2, Marrón= Línea 3, Azul = Neutro y Verde/Amarillo = Conductor Tierra

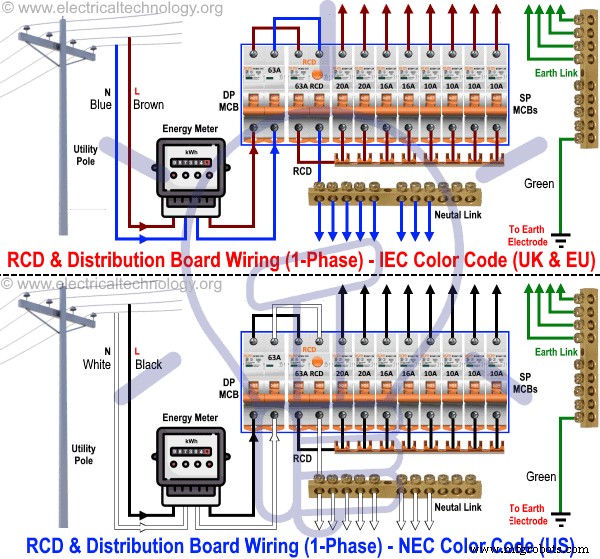

A continuación, el diagrama de cableado de Cuadro Monofásico con Diferencial en códigos de color NEC e IEC. La misma descripción y detalles pueden usarse como se mencionó para la figura anterior.

MCB Bipolar (DP) = El Seccionador o Interruptor General

Es el interruptor principal de operación para controlar el suministro eléctrico en el edificio(s). El interruptor general puede usarse para encender/apagar inmediatamente el suministro principal a aparatos conectados en emergencias como cortocircuitos, descargas eléctricas, incendios, o mientras se trabaja en el cuadro principal, subcircuito o circuitos finales para solución de problemas y mantenimiento. Pueden usarse múltiples tableros de interruptores generales o cuadros de fusibles separados si se instalan más unidades de suministro en el sistema, ej. calentadores de acumulación.

Diferencial (DP) = Dispositivos Corriente Residual para Seguridad

Un Diferencial (RCD) Dispositivo de Corriente Residual, o RCCB Interruptor Automático de Corriente Residual, es un dispositivo o interruptor de cableado eléctrico que desconecta o dispara un circuito cuando detecta que la corriente eléctrica no está equilibrada entre el conductor energizado (L) y el conductor neutro de retorno (N). Y luego desconecta instantáneamente el flujo de electricidad en circuitos conectados operando en modo seguro automáticamente para evitar riesgos eléctricos.

• Tutorial Relacionado: Circuito Escalera - Cómo Controlar Lámpara desde 2 Lugares con Interruptores de 2 Vías

CB (SP) = Interruptores Automáticos Unipolares

El Interruptor Automático es un dispositivo como un fusible que hace y rompe el circuito. En otras palabras, es un dispositivo que enciende y apaga el suministro eléctrico en condiciones normales y anormales respectivamente. Son dispositivos de protección automática en el Cuadro Principal o Caja de Fusibles que desconectan un circuito si detectan fallo. El interruptor automático puede ser Unipolar (SP), Bipolar (DP) y Tripolar (TP). El tamaño de fusible e interruptor automático son similares, pero el interruptor es más seguro por su operación automática ya que puede rearlarse si dispara.
