¿Cómo cablear un medidor de kWh monofásico? 120 V/240 V y 230 V CA – NEC e IEC

Instalación de Medidor de Energía Monofásico | Medidor eléctrico de 1 Φ y 2 hilos para servicio y suministro de red de 230 V y 120 V/240 V CA

(Desde la fuente de alimentación hasta el tablero de distribución principal (MDB) y los centros de carga según NEC e IEC)

En las siguientes guías de instalación de medidores paso a paso, mostraremos cómo cablear un medidor eléctrico monofásico para 230 V CA (Reino Unido, UE según IEC) e instalación de 120 V y 240 V monofásicos (EE. UU. según NEC) para instalaciones de servicio de red existentes o nuevas.

Para ilustraciones generales y claras, hemos utilizado el color ROJO para fase, línea o cable activo, mientras que el color NEGRO muestra el cable neutro. Las versiones codificadas por colores también se incluyen para los colores de cableado IEC y NEC.

• Publicación relacionada: ¿Cómo cablear un medidor de kWh trifásico desde el suministro hasta el tablero de distribución principal?

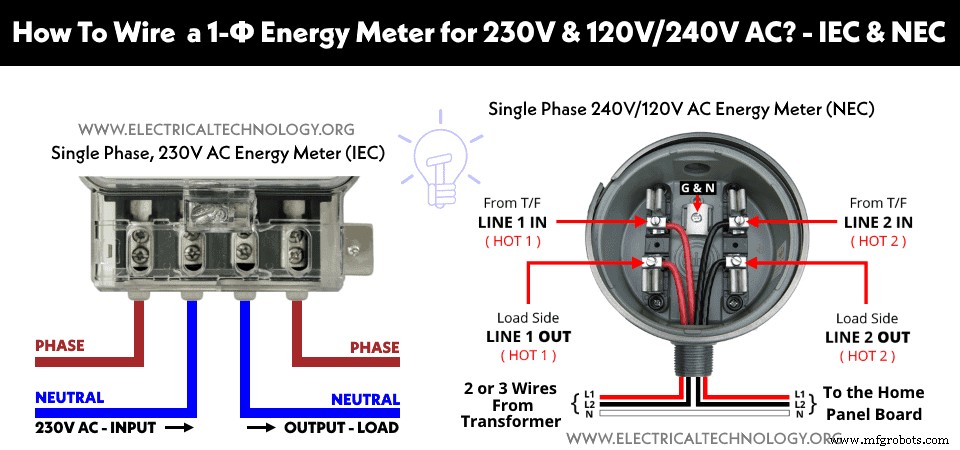

Haga clic en la imagen para ampliar

Advertencia :Estos ejemplos muestran la disposición y el cableado genérico más utilizados para la instalación de medidores eléctricos en el Reino Unido, la UE, India, Pakistán, Sudáfrica, los Emiratos Árabes Unidos y otros países siguientes de la IEC (Comisión Electrotécnica Internacional). La misma regla se aplica a NEC (Códigos Eléctricos Nacionales) en los EE. UU. y Canadá. Puede haber algunas variaciones según las áreas específicas, los diseños de medidores (electrónica inteligente o electromecánica) y los sistemas de suministro. La configuración puede ser diferente en otros tipos de kWh o medidores de energía eléctrica en diferentes lugares del mundo. Para una seguridad adecuada. Póngase en contacto con el proveedor de suministro y servicios para confirmar el tipo de conexión antes de la instalación del cableado eléctrico.

Recuerde que hacer su propio trabajo eléctrico es peligroso e ilegal en algunos casos. Póngase en contacto con el electricista matriculado o el proveedor de suministro de energía eléctrica antes de practicar cualquier cambio/modificación en las conexiones del cableado eléctrico. Además, es necesario obtener las licencias necesarias y la aprobación de la autoridad local antes de realizar la instalación del servicio existente o nuevo.

Cuidado: No haga contacto con herramientas metálicas en los terminales de tornillo si el circuito está vivo, especialmente en el caso de medidores de 230 V y 400 V (IEC), ya que los tornillos del bloque de terminales no están aislados.

El autor no será responsable de pérdidas, lesiones o daños derivados de la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Tenga cuidado porque todo se trata de electricidad y la electricidad es demasiado peligrosa.

Cableado de medidor monofásico para 230 V CA – (Reino Unido y UE) – CEI

En el Reino Unido, la UE, Asia y los siguientes países de IEC, el suministro monofásico de 230 V CA se proporciona mediante sistemas de dos cables (fase y neutro) desde el transformador (monofásico 230 V , o Transformador Trifásico 400/230V) a la caja del medidor y luego al tablero de distribución principal en las instalaciones residenciales.

Un medidor eléctrico (también conocido como medidor de energía o medidor de kWh “kilovatio-hora”) puede ser digital (inteligente con una pantalla LED conocida como medidor electrónico) o analógico (electromecánico) que tiene un disco giratorio de aluminio. Hoy en día, los medidores eléctricos inteligentes se usan comúnmente debido a las características y ventajas extra útiles sobre la tecnología de la vieja escuela. Es por eso que el gobierno del Reino Unido exigió a los proveedores de energía eléctrica que instalaran medidores inteligentes en lugar de medidores analógicos.

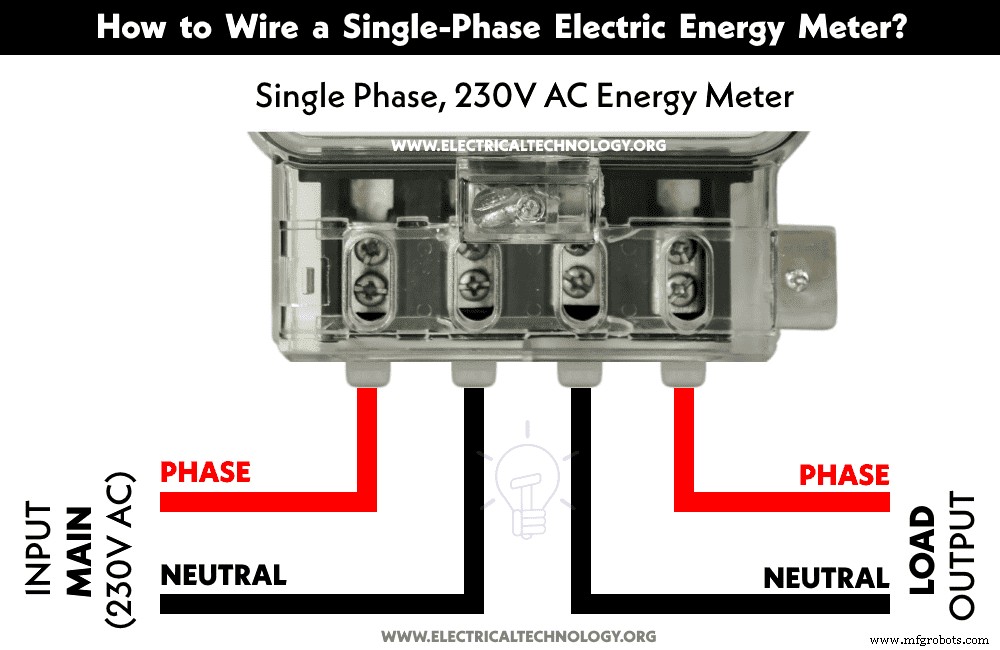

Instalación de medidor de kWh monofásico (monofásico, 2 cables, medidor de energía de 230 V CA)

1. En primer lugar, asegúrese de desconectar la alimentación principal antes de trabajar en instalaciones eléctricas.
2. Comenzando desde el lado izquierdo para PRINCIPAL, conecte el cable de fase (línea) entrante (desde el transformador) a la primera ranura en el medidor (principal).
3. Conecte el cable neutro (N) entrante a la segunda ranura del medidor.
4. En el lado de la carga, conecte el neutro de salida en la tercera ranura.
5. Ahora conecte el cable de fase saliente en la cuarta ranura y conéctelo al tablero de distribución principal como se muestra en la fig.

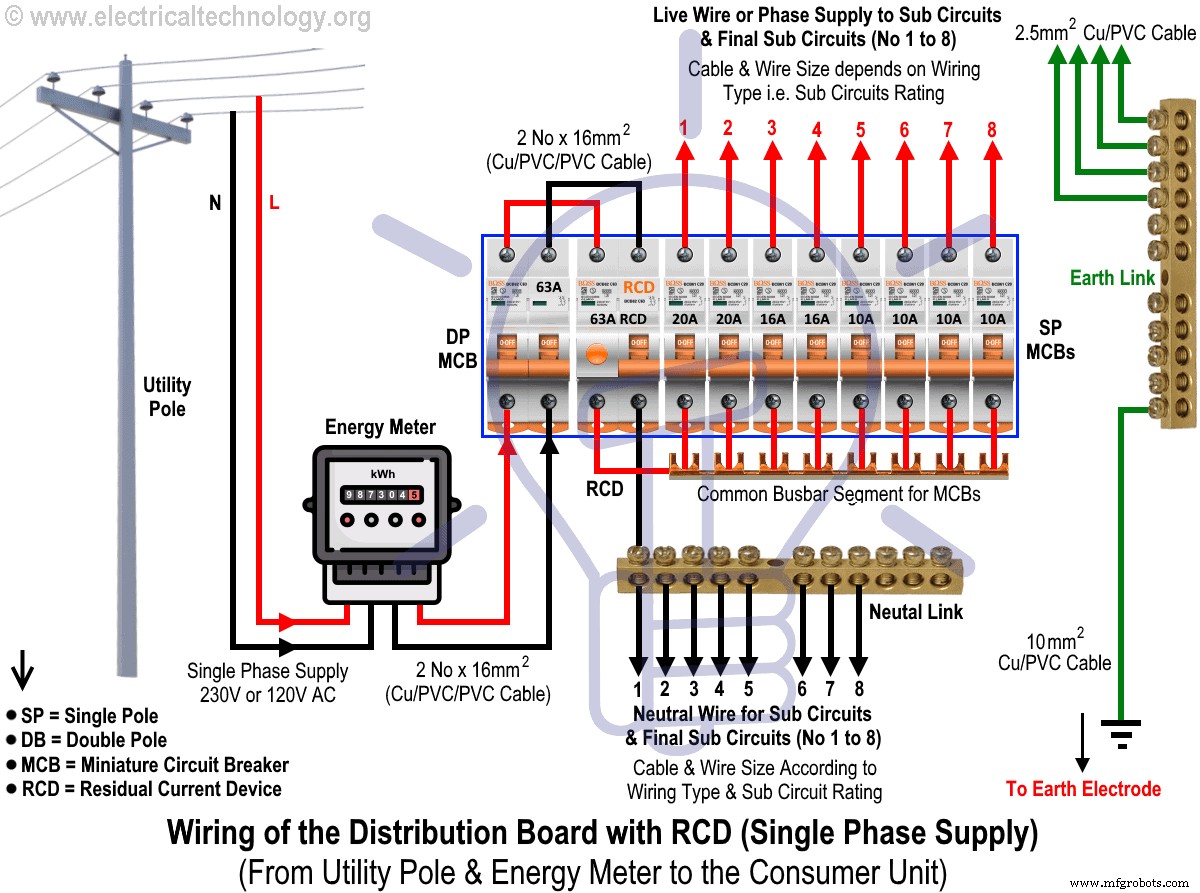

A continuación se muestra el diagrama de conexión básico para la instalación de un Monofásico , 2- Cables ) contador de kWh (medidor de energía digital o analógico ) desde el suministro de CA de 230 V hasta el cuadro de distribución principal de la casa.

Asegúrese de que la posición del metro debe ser vertical en su línea central. Apriete firmemente los pernos, arandelas y tuercas, etc. y después de conectar los cables al medidor, cierre las ventanas de seguridad. De esta manera, el trabajo de instalación de la caja del medidor monofásico se completa con éxito. Puede ENCENDER la alimentación principal para comprobar y verificar si todo está bien y funciona correctamente.

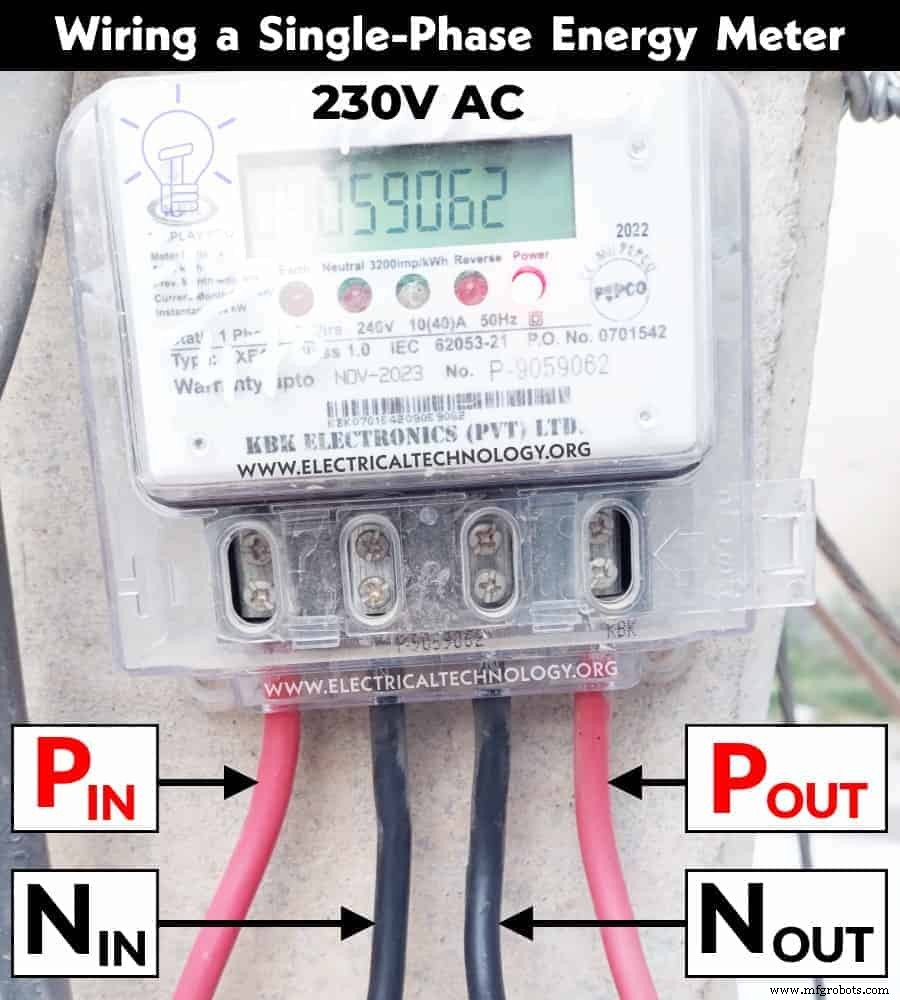

Aquí hay otro ejemplo en vivo de un medidor de energía que se instaló en el poste principal (poste de servicios públicos) cerca de los edificios de consumo.

En las figuras y diagramas anteriores:

• P_IN =Fase entrante o vivo desde la fuente de voltaje de suministro (es decir, desde el transformador)
• P_FUERA =Fase o línea saliente al tablero de distribución principal de la casa.
• N_IN =  Neutro entrante desde la fuente de voltaje de suministro.
• N_UOT =Salida neutra al tablero de distribución principal de la casa.

Requisito general para la instalación de medidor monofásico de 230 V

• Debe contactar e informar a los proveedores de electricidad antes de cualquier tipo de instalación/modificación del servicio o cableado de un medidor.
• Use solo PVC de un solo núcleo, con doble aislamiento para todos los cables.
• Debe proporcionarse un espacio libre de 900 mm de ancho en el caso de medidores eléctricos y paneles de baja tensión y aparamenta con una clasificación de +100 amperios.
• Utilice un mínimo de 4 mm ² (alambre de cobre trenzado) entre la unidad de consumo y el medidor eléctrico.
• Las colas del medidor (cables que se usan para conectar su medidor al corte o al interruptor principal) deben tener doble aislamiento de 25 mm y terminar correctamente en las ranuras del medidor.
• Las colas del medidor deben ser lo más cortas posible, o al menos, la longitud de las colas del medidor desde el corte a través del equipo de medición hasta la unidad de consumo) siempre debe ser de no más de 3 metros de cable (más en BS7671 Reg 434.2.1).
• Tendrá que ponerse en contacto con un electricista certificado para conectar los cables del tablero de distribución al medidor de electricidad. La electricidad será proporcionada más tarde por los proveedores de servicios de energía mostrándoles el certificado BS7671 firmado por su electricista.
• La caja del medidor debe instalarse en el lado externo de la pared, a la que se puede acceder fácilmente desde el frente y es poco probable que se dañe.
• No debe haber un medidor de gas, teléfono y otros equipos de servicios públicos encima o debajo de la caja del medidor eléctrico.
• El gabinete del medidor (montado en superficie o empotrado) aprobado por las redes eléctricas del Reino Unido se puede usar según las pautas y los códigos adecuados.

Se debe instalar un palo de hockey de 38 mm (tubo preformado) con el gabinete del medidor de acuerdo con las siguientes especificaciones mínimas.

Gabinete de contadores desde el nivel del suelo

• 600 mm mínimo
• 1100 mm máx.

Colas de medidor

• 25 mm

Espacio desde el frente del gabinete

• Mín. 1000 mm

Palo de hockey (tubo preformado)

38 mm (mínimo 1450 mm de alto y 310 mm de largo) y 500 mm de profundidad mínima en el jardín.

Agujero de acceso al cable

• 20/30 mm

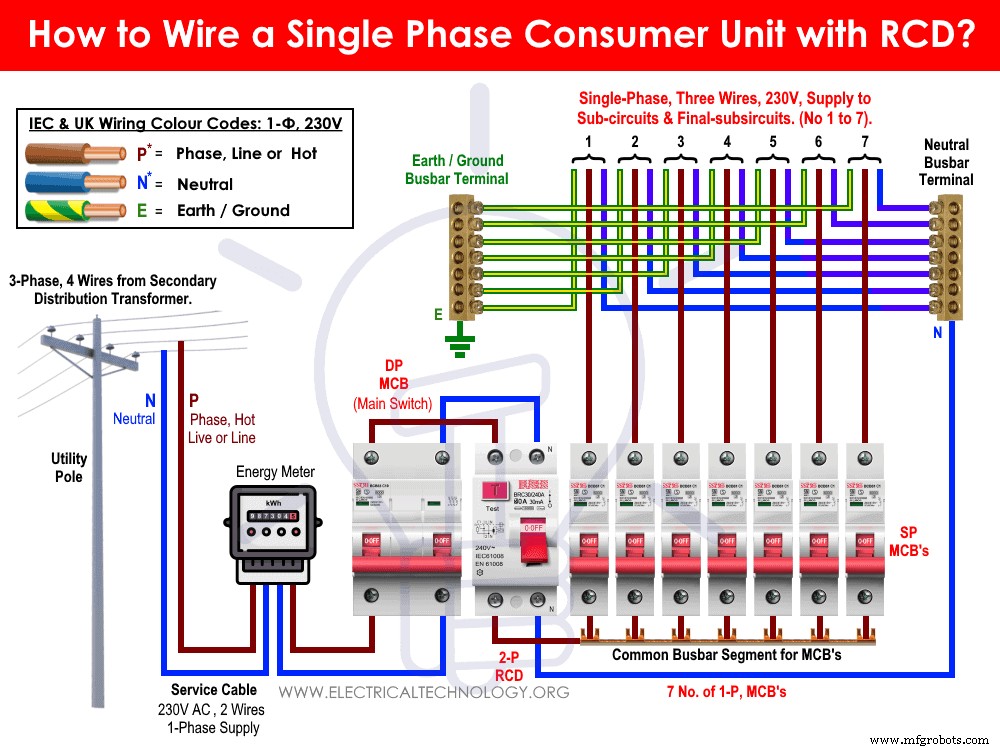

El cableado general del medidor monofásico (codificado por colores IEC) desde la fuente de alimentación de la red hasta el tablero de distribución principal se verá así.

Cableado de medidor monofásico con la antigua versión codificada por colores del Reino Unido (anterior a 2004), pero aún aplicable a otros países de Asia y KSA, EAU, SA, etc.

Cableado de medidor monofásico para 120 V y 240 V – EE. UU. – NEC

El nivel de voltaje es diferente tanto para el suministro monofásico como para el trifásico en los EE. UU. en comparación con el Reino Unido y la UE. De esta forma, los diseños de equipos para dispositivos y medidores también son diferentes para múltiples niveles de voltaje. Por ejemplo, en el caso de un transformador monofásico montado en un poste (7200 V/240 V y 120 V), el nivel de voltaje entre un cable de línea y neutro es monofásico de 120 V (2 cables como activo y neutro), mientras que el voltaje entre dos cables activos ( Caliente 1 y Caliente 2) es monofásico de 240 V.

En las siguientes secciones, mostraremos cómo cablear un medidor eléctrico para 120V y 240V monofásico según NEC.

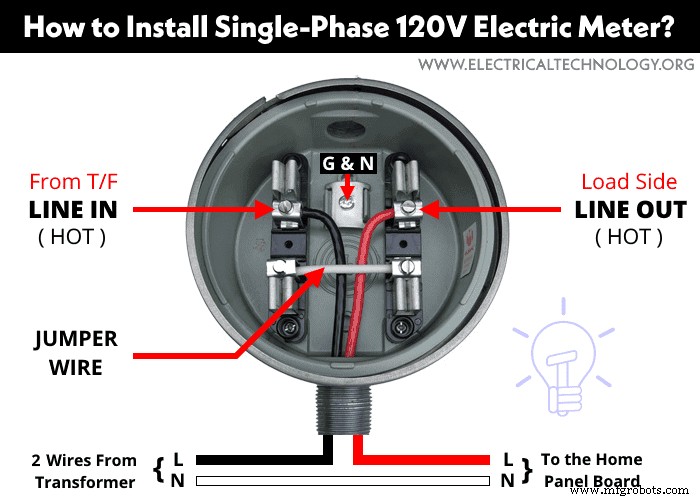

¿Cómo cablear un medidor eléctrico monofásico de 120 V?

Veamos cómo cablear un medidor de energía de 120 V CA, monofásico, de 2 hilos.

1. En primer lugar, asegúrese de desconectar la fuente de alimentación principal antes de trabajar en las instalaciones eléctricas.
2. Conecte la entrada de línea del transformador como cable "VIVO" a la lengüeta superior izquierda (color negro).
3. Conecte la SALIDA de línea como un cable "VIVO" (hacia el lado de la carga) desde la lengüeta superior derecha hasta el centro de carga o el interruptor principal de la caja del panel (color rojo).
4. Conecte un cable de puente (color blanco) entre las dos lengüetas inferiores como se muestra en la fig.
5. Puede conectar el neutro a la lengüeta central etiquetada como (G &N), pero es opcional. Simplemente conecte los cables de línea (vivo) y neutro del lado de la carga a la caja de interruptores principal. La tira de cables en la parte posterior del medidor DEM al punto neural debe conectarse de acuerdo con el manual (consulte las siguientes notas). Tenga en cuenta que este pestillo solo viene con medidor para 120 V o suministro de fase dividida de 240 V y 120 V, pero no con los medidores diseñados solo para 240 V.
6. Puede usar #10AWG (cobre) o #8 AWG (aluminio) para estos circuitos de 120 V (consulte los detalles a continuación).
7. Se sugiere cable de cobre #4 AWG (American Wire Gauge) para la conexión a tierra (tierra de protección).
8. Ahora instale y fije con cuidado el medidor sin pellizcar el cable flexible en la caja del medidor (es decir, 4 puntas de medidor a 4 mordazas en la caja del medidor).

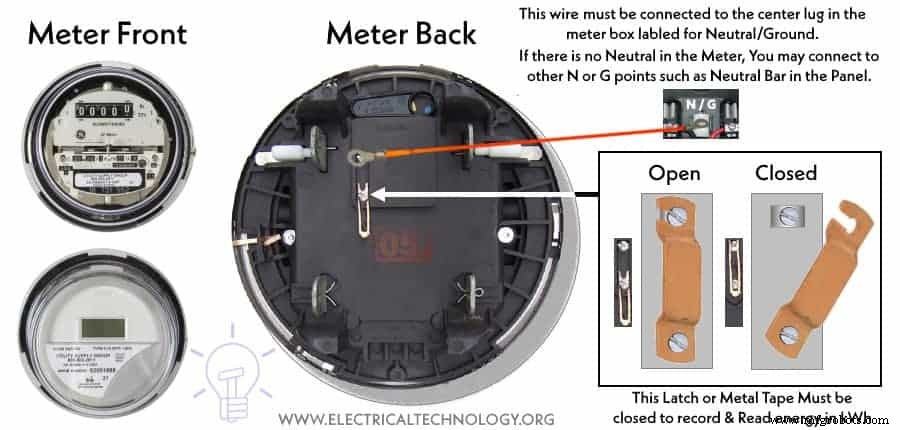

En el caso de medidores tipo DEM, retire el clip en la parte posterior del medidor. Si el cable neutro (color blanco) está conectado a la lengüeta central en el enchufe del medidor, simplemente conecte el cable flexible (18-20 AWG) en el tornillo de la parte posterior del medidor a ese terminal neutro, si no, simplemente conéctelo a otro. puntos neutrales como la barra Neutral en el cuadro del panel. Tenga en cuenta que no es necesario conectar el neutro a la toma del medidor en el caso de los kits de medidores de USG.

El pestillo o la cinta de metal deben estar cerrados para registrar y leer el medidor de kWh para los cálculos de la factura eléctrica y el uso de vatios hora. También tenga en cuenta que la conexión incorrecta de este cable flexible a otros tornillos disparará el interruptor, puede causar un destello, dañar el medidor o incluso lesiones graves con un incendio peligroso.

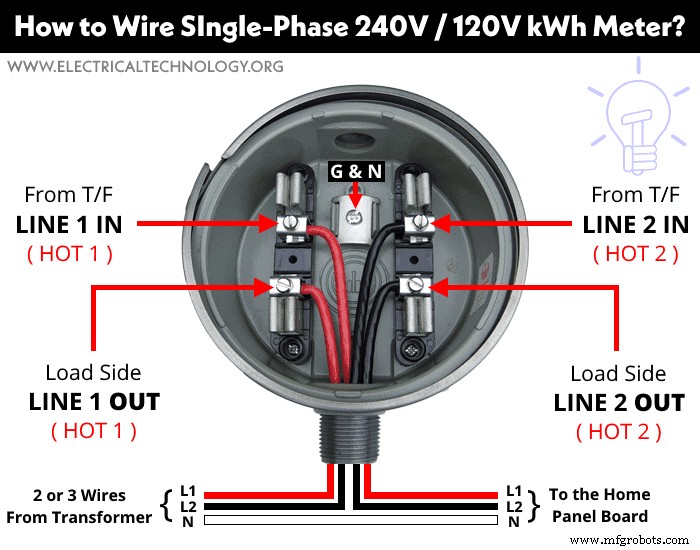

¿Cómo cablear un medidor eléctrico monofásico de 240 V?

Veamos cómo cablear un medidor de electricidad monofásico, de 3 o 2 cables, de 240 V y 120 V CA.

1. Desconecte la fuente de alimentación principal antes de trabajar en instalaciones eléctricas.
2. Conecte el cable de ENTRADA de la Línea 1 entrante (como Hot 1) del transformador a la lengüeta superior izquierda (color rojo).
3. Conecte el cable de ENTRADA de la línea 2 entrante (como Hot 2) del transformador a la lengüeta superior derecha (color negro).
4. Conecte el cable de SALIDA de la línea 1 como "VIVO 1" (hacia el lado de la carga) desde la lengüeta inferior izquierda hasta el centro de carga o el interruptor principal de la caja del panel (color rojo).
5. Conecte el cable de SALIDA de la línea 2 como "VIVO 2" (hacia el lado de la carga) desde la lengüeta inferior derecha hasta el centro de carga o el interruptor principal de la caja del panel (color negro).
6. Opcionalmente, puede conectar el cable neutro a las etiquetas de las lengüetas centrales como N &G. Ya que no es necesario el neutro si utiliza solo circuitos de 240 V. Si todavía necesita circuitos de 120 V, tendrá que cablear el cable neutro a la caja del panel donde hay 120 V CA disponibles entre cualquier cable vivo y un cable neutral, mientras que la monofásica de 240 V está disponible entre dos cables vivos.
7. Puede usar #8AWG (cobre) o #6 AWG (aluminio) para circuitos de 240 V (consulte los detalles a continuación).
8. Se sugiere un cable de cobre AWG n.º 4 para la conexión a tierra (tierra de protección).

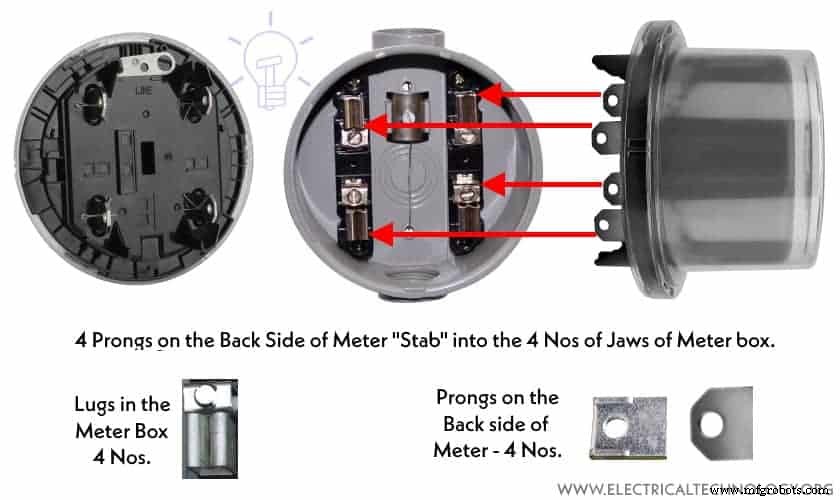

9. Ahora inserte con cuidado el medidor en el enchufe del medidor (con un fuerte empujón) y restaure la energía para verificar que todo esté bien y funcione correctamente de acuerdo con el plan y el diseño. Listo.

Tamaños de cables y alambres para corriente, neutro y tierra:NEC

Utilice un tamaño de cable adecuado en función de los circuitos de carga. En este escenario general, puede usar #10AWG (Cobre) o #8 AWG (Aluminio) para estos circuitos de 120V. Para 100 amperios, puede usar AWG n.° 4 para cobre y aluminio AWG n.° 2 para líneas de servicio (tanto activas como neutras). De manera similar, para 100 amperios, puede usar 2/0 kcmil (AWG) para cobre y 4/0 kcmil para aluminio (según la tabla NEC 250.122). Además, se requiere usar un cable AWG n.° 4 como mínimo para el cable de conexión a tierra a la barra de conexión a tierra. Puede verificar con el código de área local para confirmar.

La siguiente tabla muestra los tamaños de cable típicos del conductor de línea Miniman, el conductor neutro y el cable de tierra.

Tamaño del interruptor	Tamaños de cable típicos para caja de panel y medidor
	Ⓛ		Ⓝ		Ⓖ
	Conductor de línea		Conductor Neutro*		Cable a tierra
	Aluminio	Cobre	Aluminio	Cobre	Aluminio	Cobre
100 amperios	#2	#4	#4	#4	#6	#4
200 amperios	4/0	2/0	2/0	1/0	#2	#4

*El tamaño neutral está determinado por el cálculo de carga y la tabla NEC 250.122. Siempre verifique con sus códigos de área locales.

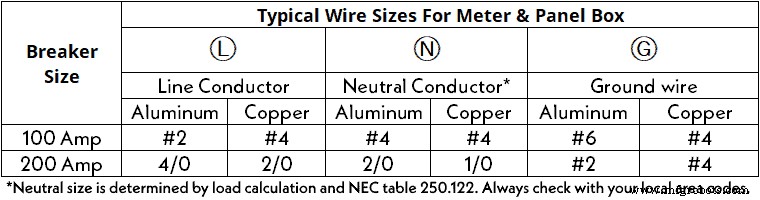

Aquí está la tabla en formato de imagen si necesita descargarla como referencia.

Requisito general para la instalación de medidores monofásicos de 120 V y 240 V

• La caja del medidor debe estar fijada de manera firme y segura a la pared o firmemente fijada a una superficie sólida en el nivel correcto.
• Utilice únicamente el material aprobado para la caja del medidor, como conductos y tuberías galvanizadas y abrazaderas de unión.
• Los cables y terminales que conectan los tornillos deben estar apretados, es decir, una terminación fuerte.
• Utilice el tamaño de cable adecuado para la clasificación exacta de amperios del equipo, así como la capacidad de amperios de la caja del panel y los centros de carga.
• Verifique que el pestillo en la parte posterior del medidor esté correctamente conectado de acuerdo con los medidores de 120 V y 240 V.
• Finalmente, revise y verifique la conexión del cableado de acuerdo con la guía del manual del usuario provista por el proveedor con el medidor.

Caja de medidores desde el nivel del suelo

• 4 pies a 5′-6″.

Espacio desde el frente del gabinete de la caja del medidor

• Espacio libre mínimo de 4 pies y 12 pulgadas en todos los lados.

Separación  con Gas y otros medidores

• Mínimo de 3 a 5 pies y 6 pulgadas en el lado de salida de la barra del medidor de gas.

Conexión de tubería subterránea

• Mínimo 18 pulgadas por debajo de la línea del suelo.

Conducto rígido

• Según NEC

Tamaño del cable de tierra a la varilla de tierra

• #4 AWG (cobre)
