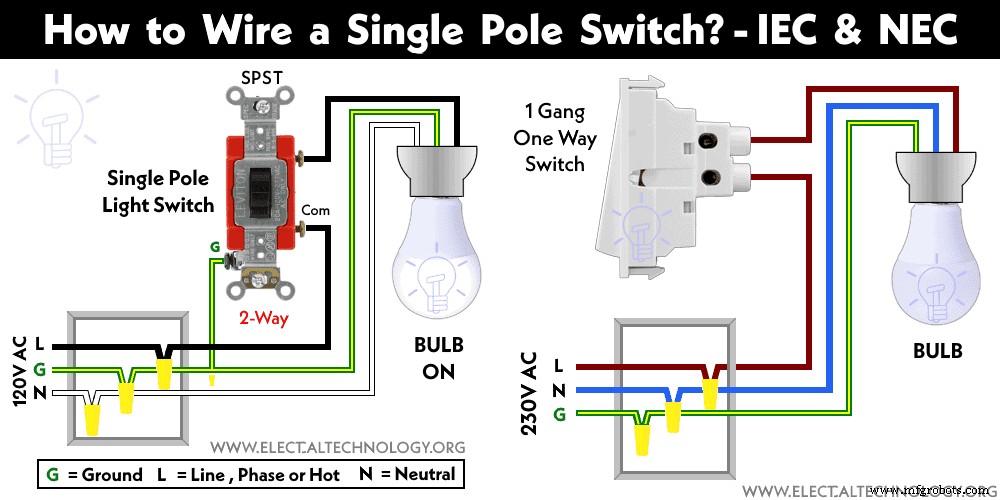

Guía Paso a Paso: Cableado de Interruptor SPST (Unipolar Unidireccional) como Interruptor de 2 Vías
Instalación de SPST – Interruptor de 2 Vías (NEC) AKA Interruptor de 1 Vía (IEC) para 120/240V y 230V CA – Circuitos 2 Vías y 1 Vía
¿Qué es Interruptor SPST?
SPST (Single Pole Single Throw – Unipolar Unidireccional) es el interruptor más usado para controlar operaciones ON y OFF de electrodomésticos como puntos de iluminación y ventiladores. Se usa para controlar una sola operación ON u OFF en un circuito eléctrico.
Importante: El interruptor SPST se conoce como unipolar, unidireccional, interruptor de 2 vías, interruptor basculante o interruptor de luz en Norteamérica (EE. UU. – NEC). Mientras que en Europa, Reino Unido y países IEC se conoce como interruptor de 1 vía, interruptor unidireccional o 1-Gang, 1-Vía (donde Gang representa el número de interruptores en la placa).
Precaución: Los interruptores siempre se cablean en cables de Fase (Línea o Fase) igual que los fusibles.
- Artículo Relacionado: ¿Cómo Cablear Interruptor Unipolar Bidireccional (SPDT) como Interruptor de 3 Vías y 2 Vías? IEC y NEC

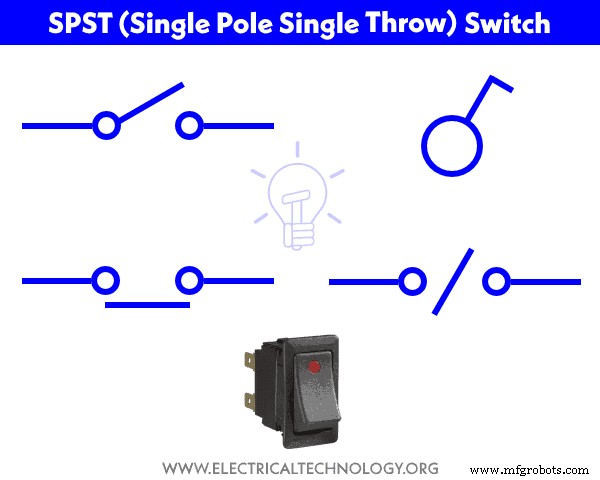

Símbolo del Interruptor SPST
Los siguientes símbolos representan los interruptores unipolares unidireccionales básicos.

Construcción del Interruptor Unipolar Unidireccional
El interruptor SPST tiene principalmente dos terminales para Fase ENTRADA y Fase SALIDA y un terminal extra como pin de tierra en Norteamérica. En Reino Unido y países IEC, el interruptor unipolar tiene solo dos terminales sin pin de tierra.

Las siguientes dos figuras muestran la diferencia principal entre interruptores SPST de EE. UU. y Reino Unido.

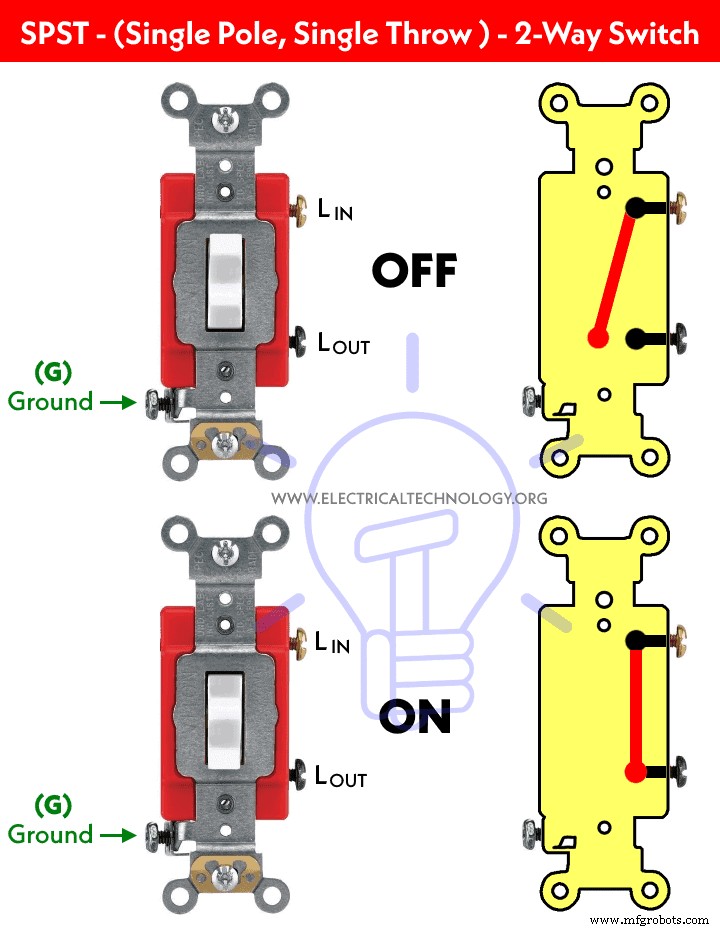

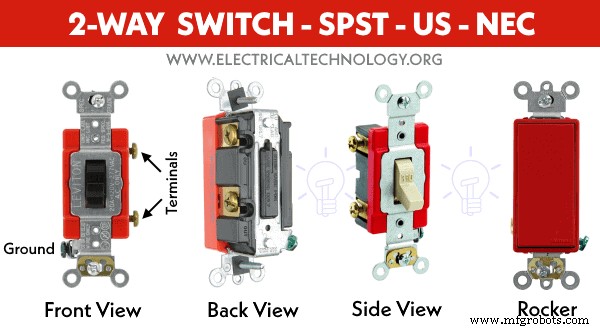

Interruptor de 2 Vías – SPST, Unipolar, Unidireccional – EE. UU. – NEC

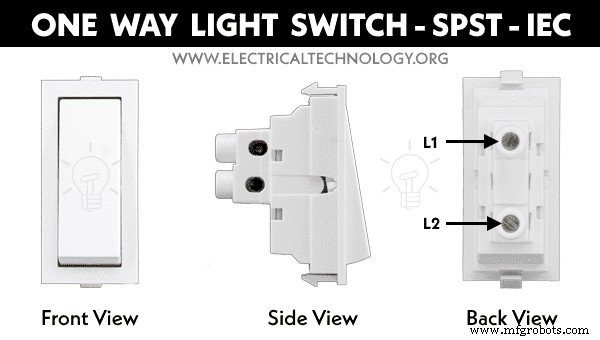

Interruptor de 1 Vía – SPST, Unipolar, Unidireccional – Reino Unido – IEC

Veamos cómo cablearlos uno por uno para diferentes aparatos.

Cableado de Interruptores Unipolares Unidireccionales para Circuitos 120V/240V – NEC
¿Cómo Cablear un Interruptor Unipolar Unidireccional a una Bombilla?

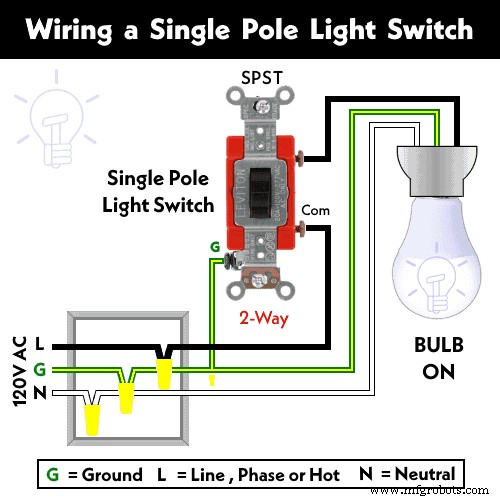

El siguiente diagrama de cableado muestra cómo cablear y controlar una bombilla usando un interruptor SPST. Como se muestra en la figura, hay tres cables entrantes desde el interruptor automático en la caja eléctrica (caja de derivación): G (Tierra), L (Línea o Fase) y N (Neutro).

El cable de tierra se conecta al terminal de tierra en el interruptor (verde con franja amarilla). La línea (como fase) se conecta al terminal de línea del interruptor. Ten en cuenta que el cable neutro nunca se conecta al interruptor.
Para controlar la bombilla usando un interruptor unidireccional, el cable de tierra (usando conector en la caja eléctrica) se conecta al portalámparas. De forma similar, tanto el neutro como el cable de fase se conectan a la bombilla LED. Así, la bombilla se controla vía interruptor unipolar: cuando el interruptor está ON, la bombilla brilla. Si está OFF, la bombilla también se apaga.
¿Cómo Cablear un Interruptor SPST a una Toma?

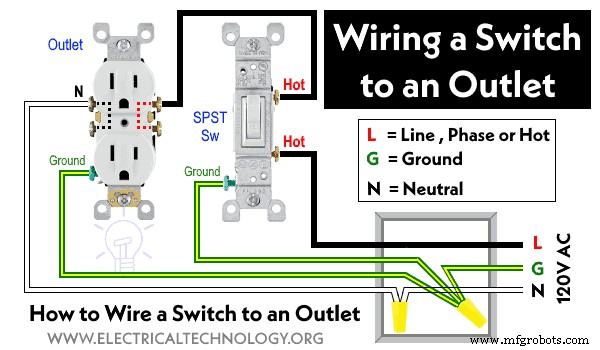

El interruptor SPST puede usarse para diferentes aparatos como ventiladores, tomas receptáculo estándar, etc. La siguiente figura muestra cómo cablear un interruptor unipolar unidireccional a una toma (para operación de toma conmutada). En otras palabras, el interruptor SPST controla la operación ON y OFF del receptáculo.

Cableado de Interruptores Unidireccionales (1-Vía o 1-Gang, 1-Vía) SPST para Circuitos 230V – IEC
Un interruptor 1-Gang, unipolar unidireccional (también conocido como 1-Gang, interruptor de 1 vía) según IEC es totalmente diferente de interruptores SPST basculantes y de luz por estándares NEC.
El interruptor de 1 vía tiene dos terminales como se muestra en la figura anterior. El primer terminal debe conectarse al cable de fase entrante y el segundo terminal al punto de carga, ej. puntos de iluminación.
¿Cómo Cablear un Interruptor de 1 Vía (1-Gang, 1-Vía) a una Bombilla?

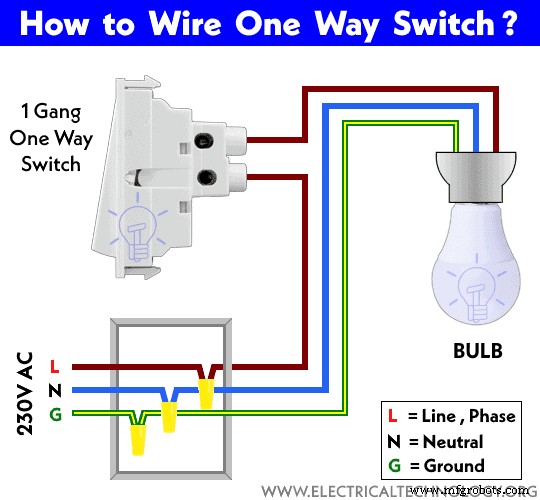

En el siguiente diagrama de cableado para sistema de suministro 230V CA – IEC, un interruptor 1-gang de 1 vía se usa para controlar una bombilla CFL o LED. Muestra claramente que el cable de fase entrante (marrón) se conecta directamente al primer terminal del interruptor. El segundo terminal del interruptor se conecta a la bombilla a través de color marrón.

De forma similar, el cable neutro (azul o celeste) se conecta directamente a la bombilla desde la caja de derivación. Finalmente, el cable verde se conecta al portalámparas.
Ten en cuenta que el cable verde como tierra nunca se conecta al interruptor de luz comparado con códigos NEC.
¿Cómo Cablear un Interruptor de 1 Vía a una Toma?

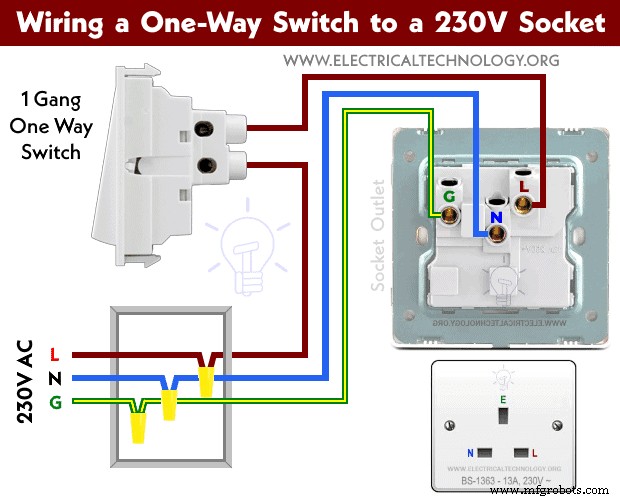

Como se mencionó, el interruptor de 1 vía puede usarse para diferentes aparatos como bombillas, ventiladores, tomas, etc. La siguiente figura muestra cómo cablear un interruptor de 1 vía a una toma británica 230V (para operación de toma conmutada).

- Los tornillos de latón deben conectarse al cable de fase (línea, vivo o fase) usando códigos de color IEC y NEC. En caso de SPDT e interruptores de 4 vías (intermedios), tornillos de color negro se usan para fase o terminales comunes. En resumen, el color para terminal común es diferente al de otros terminales.
- Los tornillos plateados deben conectarse al cable neutro (en caso de toma conmutada)
- El tornillo verde debe conectarse al cable de tierra (Verde/Amarillo o cable desnudo)
- Si no hay tornillos con código de color en las tomas, consultar el manual de usuario o contactar un electricista autorizado.
- El cable neutro no es requerido en cableado de tomas 240V (EE. UU.). Además, el neutro nunca se conecta a los interruptores.
- Usar la tensión y amperaje adecuados del interruptor con tamaño de cable apropiado y MCB de tamaño correcto según la potencia de carga.
Precauciones:
- Apagar el interruptor automático principal para asegurar que el suministro está OFF antes de cablear una toma o interruptor existente o nuevo con una caja eléctrica/de derivación.
- Contactar electricista autorizado y licenciado para instalación de interruptores si no estás seguro sobre los diagramas de cableado.
- El autor no será responsable por pérdidas, lesiones o daños por la visualización o uso de esta información o si intentas cualquier circuito en formato incorrecto. ¡Por favor, ten cuidado porque la electricidad es muy peligrosa!
