Guía para cablear luces en serie: Pasos, consejos y mejores prácticas

¿Cómo conectar puntos de luz en serie?

En este tutorial básico de instalación eléctrica, mostraremos cómo cablear puntos de luz en serie. Aunque sabemos que la conexión en serie para cableado doméstico (ventiladores, interruptores, bombillas) no es preferible frente a paralelo o serie-paralelo, en algunos casos necesitamos cablear aparatos en serie según requisitos del sistema. Una configuración común de luces en serie son las luces navideñas donde LEDs y bombillas pequeñas se conectan mayormente en serie.

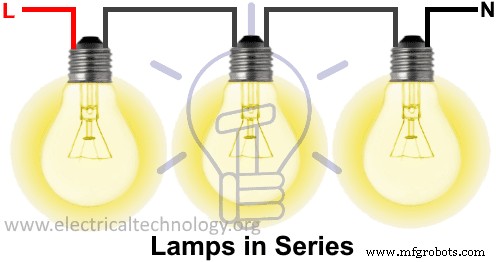

En la figura, los tres puntos de luz están en serie. Cada lámpara conectada a la siguiente: la L (Línea, también Fase/Vivo) va a la primera y las demás se conectan por hilo intermedio y el último como N (Neutro) a la tensión de suministro.

Según la analogía del circuito en serie, la corriente es la misma en todas las bombillas incandescentes, pero los voltajes son distintos, opuesto al paralelo donde voltajes son iguales y corrientes diferentes.

Una gran desventaja: añadir o quitar una lámpara afecta al circuito completo; las demás se atenúan y los dispositivos no reciben voltaje suficiente porque en serie el voltaje difiere en cada punto pero la corriente es la misma.

Pueden añadirse puntos de carga (según cálculo) extendiendo L y N, pero no brillarán a su eficiencia nominal. En resumen, añadir bombillas en serie atenúa las demás.

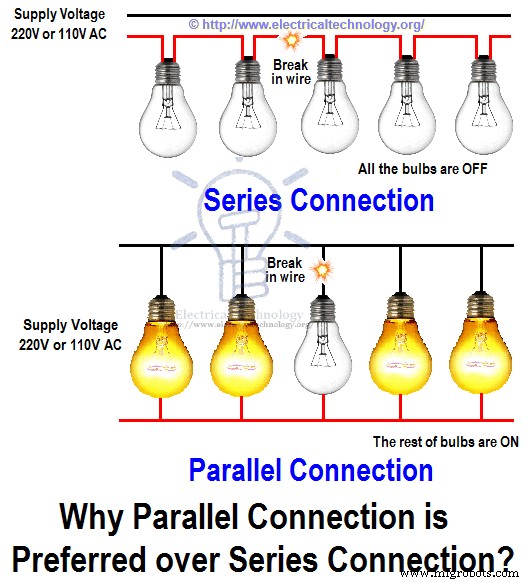

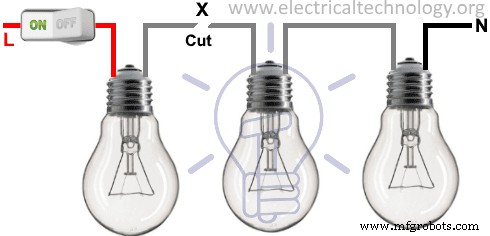

Otro defecto mayor: al estar todas las lámparas entre Línea L y Neutro N, si una falla, el resto no funciona porque el circuito se abre, como muestra la figura. Aquí hay corte en el hilo de línea de la lámpara 3, está APAGADA y el resto del circuito funciona correctamente (las bombillas brillan). Nota: hay un error en el texto original; en serie, si una falla, todas se apagan.

Desventajas del circuito de iluminación en serie:

• Rotura de cable, fallo o retirada de una lámpara rompe el circuito y todas dejan de funcionar (solo un camino de corriente).
• Si se añaden más lámparas, todas reducen brillo. El voltaje se reparte en serie; más carga aumenta caída de voltaje total, malo para protección de aparatos.
• Cableado en serie es "TODO o NADA": todos funcionan a la vez o todos se desconectan si falla uno.

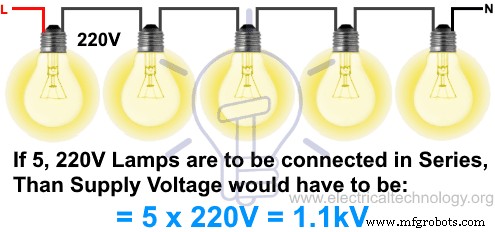

• Se necesita alta tensión de suministro para añadir más carga. Ej: cinco lámparas 220V en serie requieren 5×220V = 1,1 kV.
• La resistencia total aumenta (y corriente disminuye) al añadir carga.
• Según necesidad futura, solo aparatos con misma intensidad nominal pueden añadirse en serie (corriente igual en todos los puntos). Pero los aparatos (bombillas, ventilador, calefactor, aire acondicionado) tienen intensidades distintas, por lo que no pueden conectarse en serie para operación eficiente.

Ventajas:

• Menor sección de cable requerida.
• Se usa para proteger circuitos conectando fusibles y断路器 en serie con aparatos.
• Los circuitos en serie no se sobrecalientan fácilmente debido a alta resistencia al añadir carga.
• La vida de la batería en serie es mayor que en paralelo.
• Es el método más simple de cableado; fallos se detectan y reparan fácilmente vs. paralelo o serie-paralelo.

Bueno saber:

• Interruptores y fusibles deben conectarse a través de línea (Vivo).
• Conectar dispositivos en paralelo es preferible a serie.
• El cableado paralelo o serie-paralelo es más fiable que el serie.

Advertencia: (Igual que artículo anterior: electricidad peligrosa, desconectar alimentación, personal cualificado, responsabilidad del autor, etc.)
