Guía Paso a Paso para Cablear Unidad de Consumo de Garaje con Protección Diferencial (RCD)

Cableado de Unidad de Consumo de Garaje con RCD y Conexión de Puntos de Carga 1-F, 230V

¿Qué es una Unidad de Consumo de Garaje?

Una Unidad de Consumo de Garaje es un tipo de cuadro de distribución (también llamada mini cuadro) usada para extender y proporcionar suministro eléctrico a edificios exteriores como cobertizos, talleres u otras instalaciones en el garaje.

Se usa cuando se necesitan alimentar pocos circuitos de carga (generalmente 2-5). Si solo se requieren pocos puntos de carga desde la red principal, se instala una unidad de garaje en lugar de cuadros mayores, especialmente en anexos.

Es sencilla de instalar, diagnosticar y reparar por su diseño simple con puerta abatible superior. Típicamente incluye un Diferencial (RCD) bipolar de 40A o 63A y breakers MCB unipolares de 6A, 16A, 32A según necesidades.

En este tutorial mostraremos cómo instalar una unidad de consumo de garaje monofásica para 230V con RCD según normas IEC. Usaremos códigos de color IEC, aplicables en UE, UK y otros países.

Componentes Necesarios:

• Unidad de Consumo de Garaje
• Diferencial (RCD) Bipolar. 63A
• 3 MCB Unipolares: 6A, 16A y 32A
• Cable y alambres
• Alicates, destornillador y herramientas relacionadas

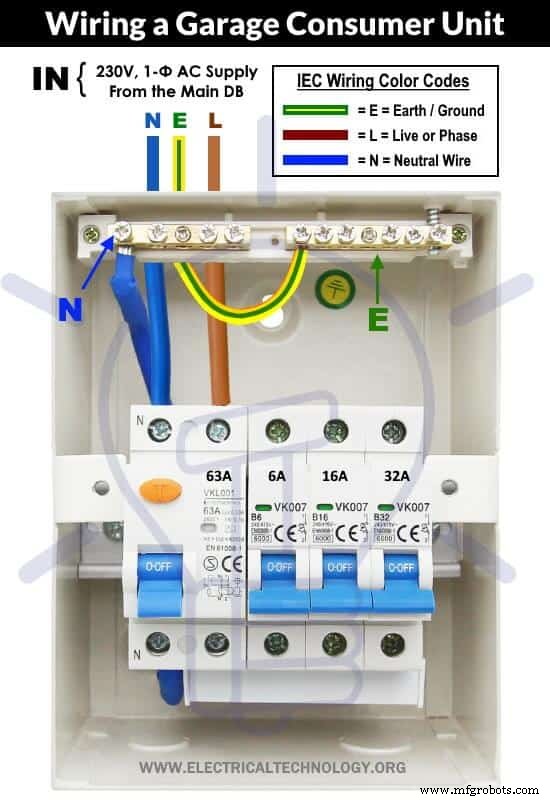

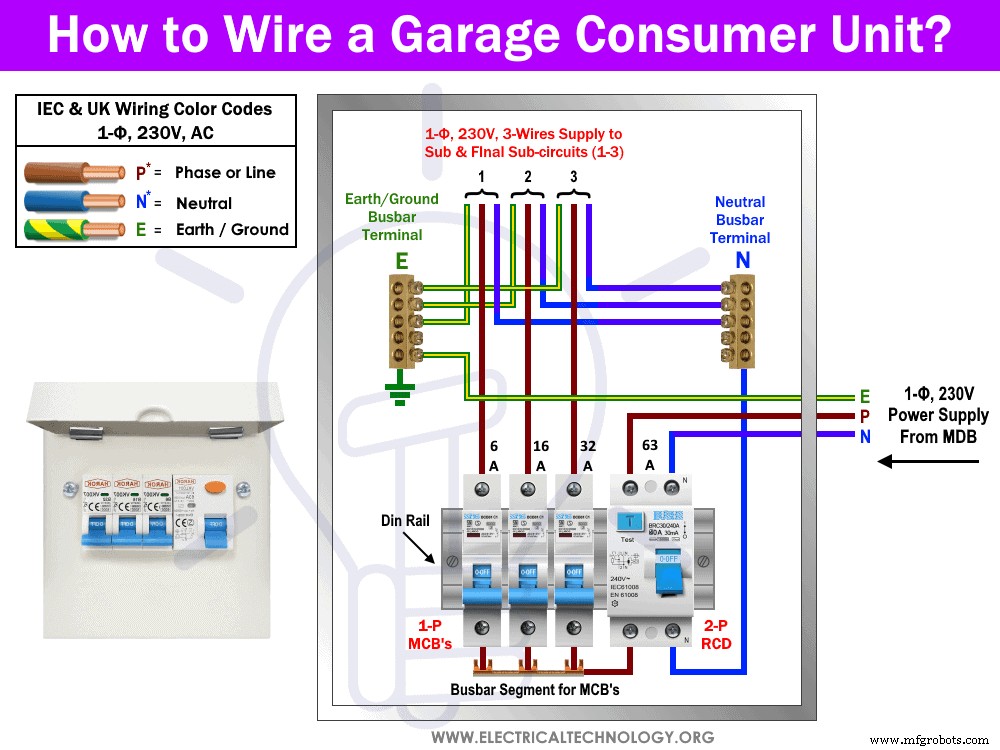

Cómo Cablear una Unidad de Consumo de Garaje

Para conectar los MCB y RCD en la unidad para aparatos específicos, siga estos pasos:

• Apague el interruptor general o el breaker correspondiente en el cuadro principal y verifique que no hay tensión.
• Monte los tres MCB (6A, 16A, 32A) y el RCD bipolar (63A) en el carril DIN integrado en la unidad.
• Conecte el cable de Neutro "N" (Azul) al terminal de entrada "N" del RCD. El terminal de salida "N" del RCD va a la barra de neutros del cuadro.
• Conecte el cable de Fase "L" (Marrón) al terminal de fase del RCD. El terminal de salida de fase del RCD se une a los MCB mediante un segmento de barra de cobre común.
• Conecte el cable de tierra entrante (Verde con franja amarilla, desde el sistema principal de puesta a tierra) a la barra de tierra en la unidad de garaje.

Listo. Los aparatos eléctricos ahora pueden conectarse a la nueva unidad y sus MCB mediante tres hilos: Marrón (Fase "L"), Azul (Neutro "N") y Tierra de protección "E" (Verde con franja amarilla).

Restaure la alimentación activando el interruptor general o el breaker correspondiente y verifique funcionamiento.

Artículo Relacionado:

• Cableado del Cuadro de Distribución con RCD
• Cableado del Cuadro de Distribución sin RCD

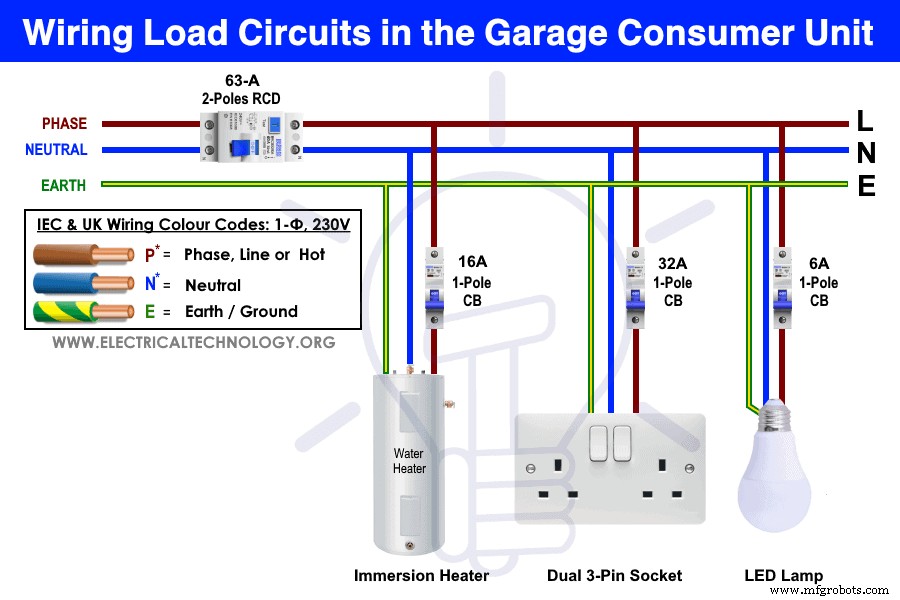

Cómo Conectar Circuitos de Carga en la Unidad de Consumo de Garaje

Para conectar un circuito monofásico 230V AC a la unidad recién instalada, recuerde: la Fase se toma de los terminales de salida de los MCB; Neutro y Tierra de las barras de neutro y tierra del cuadro respectivamente.

Además, puede usar RCBO (breakers con diferencial integrado) en lugar de MCB unipolares si se requiere. No conecte puntos de luz y tomas de 3 pines al mismo MCB: así, si hay fallo en una toma y dispara el MCB, las luces seguirán funcionando. En el ejemplo, luces al MCB de 6A, tomas dobles (calefactores o congelador) al de 16A, y el de 32A para cocinas eléctricas, duchas y aparatos de alta potencia.

Bueno saber: Según reglamentos IET (Institution of Engineering and Technology) 17ª Edición (BS 7671:2008 – 1: 2011), la protección RCD debe proveerse en el cuadro excepto para sistemas de alarma de humo e intrusión.

Códigos de Color IEC y UK:

Usamos los códigos de color IEC para 230V monofásicos aplicables en UK y UE. UK usaba sus propios códigos antes de abril 2004; algunos países aún los usan. UK sigue ahora IEC.

Códigos IEC para 230V, 1-Fase, 3 Hilos: EU y UK

• Marrón = Fase o Línea
• Azul = Neutro
• Verde o Verde con franja amarilla = Tierra o conductor de protección (PE).

Códigos UK Antiguos para Monofásico 230V AC

• Rojo = Fase
• Negro = Neutro
• Verde = Tierra.

Instrucciones y Precauciones de Seguridad

• Desconecte la alimentación (verifique que está realmente OFF) antes de manipular, reparar o instalar equipo eléctrico. Apague el interruptor general en el cuadro principal.
• No se pare ni toque partes húmedas o metálicas durante reparaciones o instalación.
• Lea atentamente todas las advertencias e instrucciones y sígalas estrictamente.
• Use siempre cable y alambre de calibre correcto, tomas e interruptores de tamaño adecuado y breakers de tamaño idóneo. Puede usar calculadora de calibre de cable.
• Nunca juegue con la electricidad (es peligrosa y puede ser mortal) sin guía y cuidado adecuados. Trabaje en presencia de personal experimentado.
• Hacer su propio trabajo eléctrico es peligroso e ilegal en algunos casos. Contacte a electricista licenciado o proveedor de energía antes de modificar conexiones.
• El cuadro no debe instalarse a más de 2,2 m del suelo, debe protegerse de corrosión y alejarse de zonas húmedas. Todos los cables deben estar dentro del panel (sin colgar fuera). Debe haber señal de seguridad cerca.
• El autor no se responsabiliza de pérdidas, lesiones o daños por el uso de esta información. ¡Tenga cuidado! La electricidad es muy peligrosa.
