Guía Paso a Paso para Cablear Toma UK BS1363 de 3 Pines de Forma Segura
Cableado de Toma de Corriente 1 Módulo, BS1363, 3 Pines con Interruptor: Seguro y Correcto
Toma de Corriente de 3 Pines
Una toma de 3 pines también se conoce como toma UK, toma Tipo G o toma BS1363 según normas IEC. La toma básica de 1 módulo tiene tres terminales: Fase "L", Neutro "N" y Tierra "E". Existen variedades: 1, 2 módulos, con interruptor, con interruptor y neón, etc. Mostraremos diagramas para cada tipo según necesidades.
La toma BS1363 básica de 3 pines (empotrable) es común en UK, IEC y países que siguen códigos UK antiguos o IEC (EAU, Arabia Saudí, Malasia, Singapur, Chipre, Hong Kong, India, Pakistán, Bangladés, Malta, etc.) por sus características de protección:

Características de Seguridad de la Toma BS1363
La toma de 3 pines BS1363 tiene las siguientes protecciones:
- Salidas con obturadores (shutters) en los terminales que impiden a niños insertar clavos u objetos conductores.
- No puede usarse al revés: el pin de tierra es más largo y grueso, impidiendo insertarlo en fase o neutro. En resumen, no puede colocarse en posición incorrecta ni por error.
- Tiene fusible integrado en el enchufe BS1363 correspondiente.
- La ranura de tierra es más grande y larga; el pin de tierra hace contacto primero. Además, la toma no puede usarse invertida para evitar contacto erróneo de fase/neutro con tierra.
- Los tres pines del enchufe BS1363 están aislados, diseñados para usarse con la toma BS1363.
En este tutorial mostraremos cómo cablear e instalar un nuevo enchufe de 3 pines o actualizar una toma antigua ya instalada.
En esta toma conmutada de 1 módulo y 3 pines, el interruptor controla la alimentación de la toma y los aparatos conectados. El neón integrado (en el interruptor) indica posición ON/OFF: si brilla, el interruptor está ON y el circuito activo; si no, está OFF y la toma/aparato desconectados.

Herramientas Necesarias
Herramientas básicas para cablear una toma de 3 pines:
- Toma de corriente conmutada 1 módulo, 3 pines
- Destornillador plano
- Buscapolos (detector de fase)
- Cable y alambres
- Cortadores, alicates, tijeras, cuchillo o pelacables

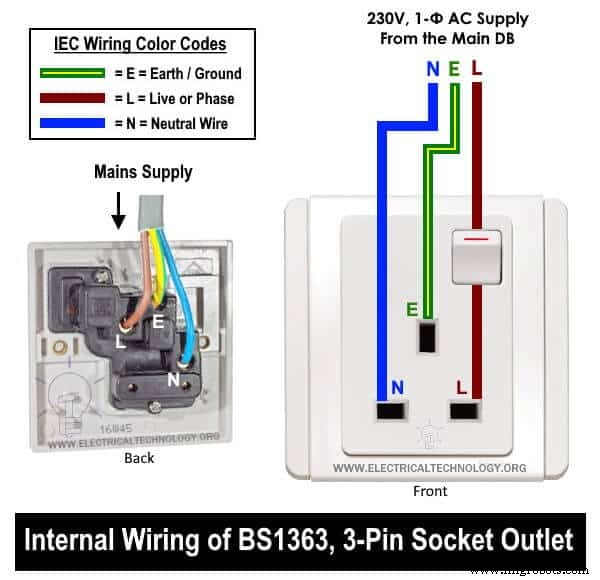

Cableado de Toma BS1363 de 3 Pines
Siga estos pasos para cablear una toma de pared BS1363 conmutada:
- Primero, apague el breaker general o el MCB correspondiente en el cuadro principal y verifique que no hay tensión.
- Si va a reemplazar una toma ya instalada, afloje el tornillo frontal para liberar la tapa del mecanismo. Así podrá extraer la toma de la caja de empotrar. Nota: Omita este paso si instala una toma totalmente nueva.

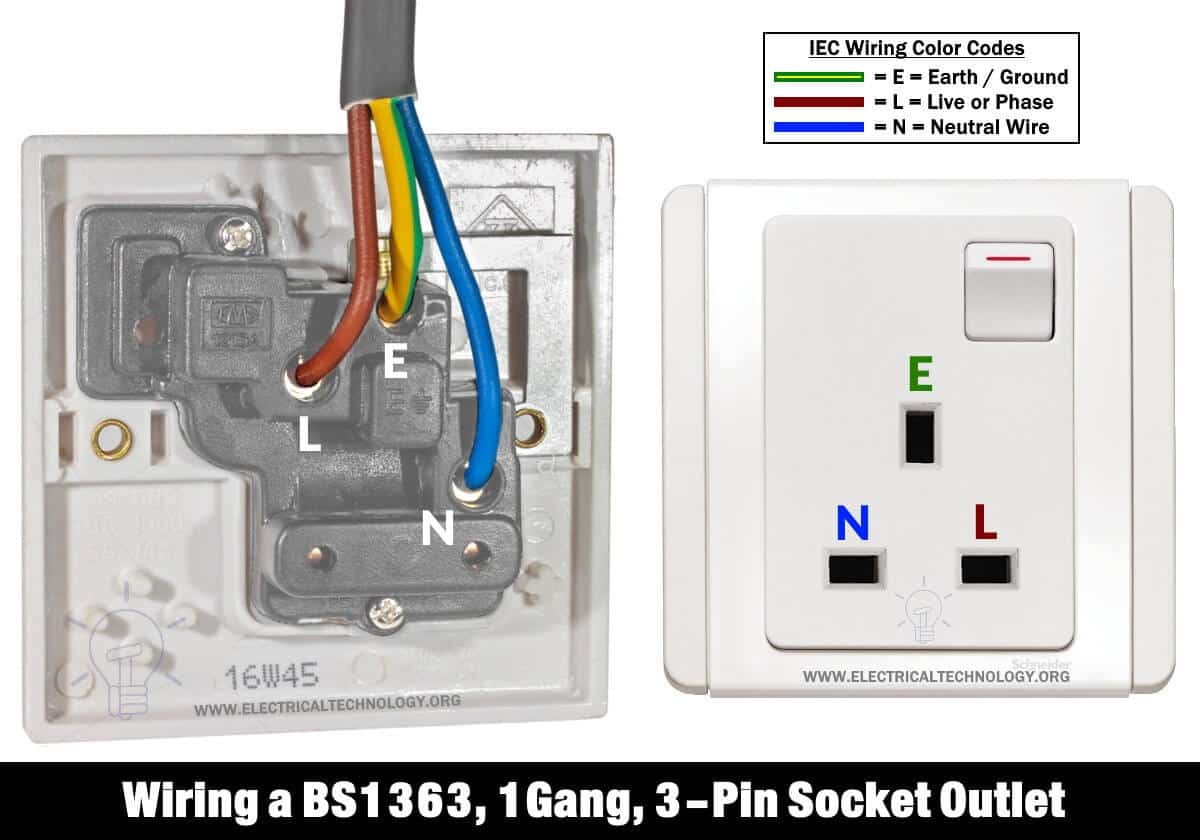

- Para una toma nueva, conecte el cable de Tierra (Verde con franja amarilla) al tornillo terminal "E" (Puesta a tierra).
- Conecte el cable de Neutro (Azul) al terminal "N".
- Conecte el cable de Fase (Marrón) al terminal "L".
- Si modifica una toma antigua, afloje los tornillos L, N, E de la toma vieja y coloque los cables en la nueva (Marrón → L, Azul → N, Verde/amarillo → E).
- Apriete bien los tornillos, coloque la tapa frontal/trasera. Asegúrese de que todos los cables y tornillos estén bien apretados: conexiones flojas causan arco, sobrecalentamiento, incendio o descargas graves. No debe haber hilos sueltos fuera de los terminales. Inserte cuidadosamente la toma en la caja de empotrar.
- Restaure la alimentación activando el interruptor general o el breaker correspondiente y verifique que funciona correctamente.
Recuerde:
- Verde con franja amarilla → Terminal Tierra "E".
- Azul → Terminal Neutro "N".
- Marrón → Terminal Fase "L".
Códigos de Color IEC y UK:
Usamos los códigos de color IEC para 230V monofásicos aplicables en UK y UE. UK usaba sus propios códigos antes de abril 2004; algunos países aún los usan. UK sigue ahora IEC.
Códigos IEC para 230V, 1-Fase, 3 Hilos
- Marrón = Fase o Línea
- Azul = Neutro
- Verde o Verde con franja amarilla = Tierra o conductor de protección (PE).
Códigos UK Antiguos para Monofásico 230V
- Rojo = Fase
- Negro = Neutro
- Verde = Tierra.
Instrucciones y Precauciones de Seguridad
- Desconecte la alimentación (verifique que está realmente OFF) antes de manipular, reparar o instalar equipo eléctrico. Apague el interruptor general en el cuadro principal.
- No se pare ni toque partes húmedas o metálicas durante reparaciones o instalación.
- Lea atentamente todas las advertencias e instrucciones y sígalas estrictamente.
- Use siempre cable y alambre de calibre correcto, tomas e interruptores de tamaño adecuado y breakers de tamaño idóneo. Puede usar calculadora de calibre de cable.
- Nunca juegue con la electricidad (es peligrosa y puede ser mortal) sin guía y cuidado adecuados. Trabaje en presencia de personal experimentado.
- Hacer su propio trabajo eléctrico es peligroso e ilegal en algunos casos. Contacte a electricista licenciado o proveedor de energía antes de modificar conexiones.
- El autor no se responsabiliza de pérdidas, lesiones o daños por el uso de esta información. ¡Tenga cuidado! La electricidad es muy peligrosa.
