¿Cómo cablear e instalar un tomacorriente AFCI?

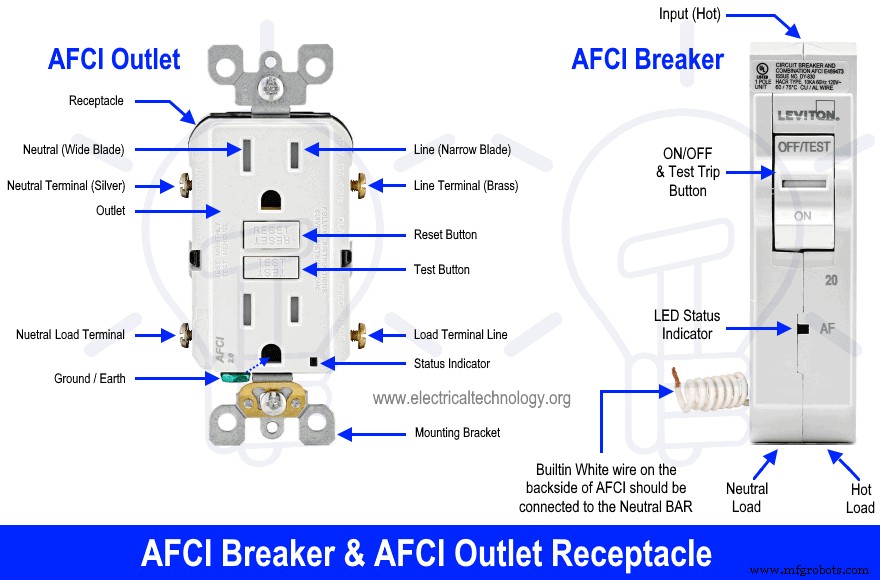

¿Qué es un OBC AFCI Outlet?
AFCI o OBC AFCI se conoce como “AFCI de circuito derivado de salida ” o “Interruptor de circuito de falla de arco del circuito derivado de salida “. AFCI es diferente al receptáculo de salida convencional, ya que se utiliza para brindar protección a los circuitos derivados contra las fallas de arco.
Las fallas de arco ocurren involuntariamente en un circuito cuando el interruptor del motor se abre o un cable de línea (vivo) se corta y toca el neutro. En este caso, el AFCI detectará la falla de arco y cortará el suministro de energía principal a los dispositivos y equipos conectados, por lo tanto, evitará la posibilidad de un incendio eléctrico.
La conexión de cableado de los tomacorrientes GFCI y AFCI es la misma, pero no brindan protección contra descargas eléctricas, sobrecargas o cortocircuitos. Por lo tanto, tanto los disyuntores como los tomacorrientes GFCI y AFCI se alimentan a través de la protección de sobrecarga desde el panel principal, es decir, están conectados directamente al MCB principal en la caja del panel de la casa.
OBC AFCI detecta series aguas arriba y series aguas abajo y fallas de arco en paralelo y brinda protección contra incendios eléctricos. Los AFCI están disponibles en disyuntores, tomacorrientes, interruptores combinados y receptáculos de cara ciega. Mostraremos en detalle los diferentes diagramas de cableado y la aplicación de todos los componentes mencionados anteriormente.
- Publicación relacionada: ¿Cómo cablear un disyuntor AFCI? Cableado del interruptor de circuito por falla de arco
Notas:
- Según NEC 2014, la protección AFCI es obligatoria en todas las construcciones nuevas, dormitorios y unidades de vivienda, dormitorios, salas de estar y otros lugares similares en áreas residenciales.
- AFCI y GFCI no deben instalarse con equipos de salvamento y otros equipos sensibles (donde se requiere un suministro continuo de energía para un funcionamiento adecuado) que perdieron energía.
- Se puede usar un AFCI y un GFCI en el mismo circuito, ya que no interfieren entre sí. También puede usar la combinación de AFCI/GFCI para este propósito.
- Es imprescindible conocer los terminales de línea y carga de un tomacorriente AFCI. La carga debe conectarse a los terminales de carga de la salida AFCI para que esté protegida por AFCI. Cualquier carga conectada a los terminales de línea de AFCI no está protegida por AFCI ya que están conectados al suministro principal directo.
- Para evitar una operación de disparo falso, no instale ni conecte un AFCI, GFCI, GFPE (Protección de falla a tierra del equipo) o una combinación de ambos disyuntores AFCI/GFCI en un cable neutro compartido con otros circuitos.
- Hemos usado rojo para vivo, negro para neutral y verde para tierra solo como ilustración. Siga los códigos de colores de cableado de su propia área de acuerdo con NEC, IEC, etc.
Ahora veamos cómo cablear un receptáculo AFCI de diferentes maneras, como salida AFCI, AFCI de cara en blanco, AFCI con GFCI y salida AFCI/GFCI de doble función de la siguiente manera.
Publicación relacionada: ¿Cómo conectar un tomacorriente GFCI? – Diagramas de circuito de cableado GFCI
Cableado de un tomacorriente AFCI con tomacorrientes ordinarios

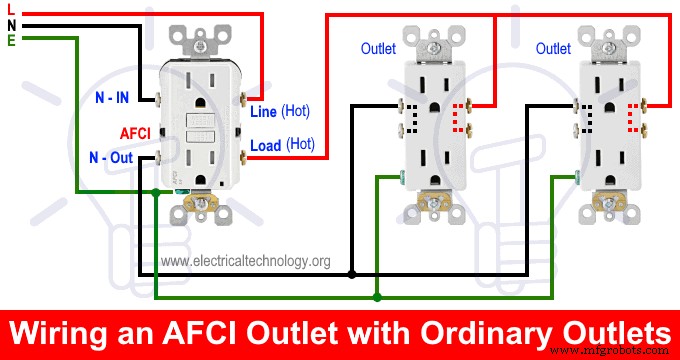

En este diagrama de cableado de salida AFCI, se han conectado dos receptáculos de salida convencionales a los terminales de carga de la salida AFCI. De esta manera, el tomacorriente AFCI, los tomacorrientes convencionales y cualquier carga conectada a él está protegido por AFCI.
Cableado de un tomacorriente AFCI con un interruptor de luz

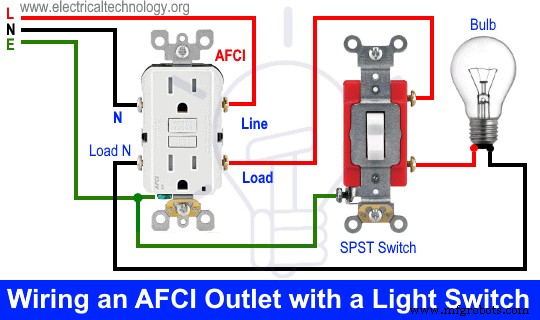

El siguiente cableado simple muestra que se usa un interruptor de un solo polo (SPST) para controlar la operación de ENCENDIDO/APAGADO de una bombilla mientras está protegida por un tomacorriente AFCI. Se muestra claramente que el interruptor de la luz se ha conectado a los terminales de carga del tomacorriente AFCI. Tenga en cuenta que cualquier carga conectada a los terminales de línea de la salida AFCI no está protegida por AFCI ya que funciona con suministro principal directo.
- Publicación relacionada: ¿Cómo conectar un tomacorriente GFCI? – Diagramas de circuito de cableado GFCI
Cableado de un AFCI de cara ciega con salida de interruptor combinado y bombilla

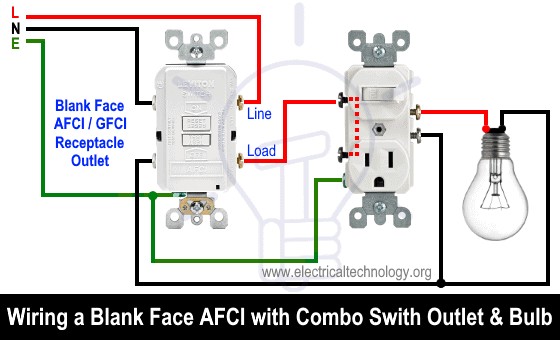

En este diagrama de cableado especial de AFCI, se usó una salida AFCI de cara en blanco para proteger la bombilla controlada por el interruptor combinado y la salida (puede usar cualquier otra carga de acuerdo con sus necesidades ). El interruptor combinado está conectado a los terminales de carga de AFCI mientras que la bombilla se controla a través del interruptor de ENCENDIDO/APAGADO en la salida del interruptor combinado. El tomacorriente también se puede usar para conectar otras cargas que están protegidas por AFCI. En palabras simples, el interruptor/tomacorriente combinado, la luz y los tomacorrientes AFCI están protegidos por AFCI.
- Publicación relacionada: GFCI:interruptor de circuito de falla a tierra. Tipos, trabajo y aplicaciones
Cableado una salida AFCI con salida GFCI y salida estándar
Como se mencionó anteriormente, un AFCI se puede cablear e instalar con GFCI ya que no interfieren entre sí en un circuito. Las conexiones de cableado de AFCI y GFCI son las mismas, es decir, la carga debe conectarse a los terminales de carga.

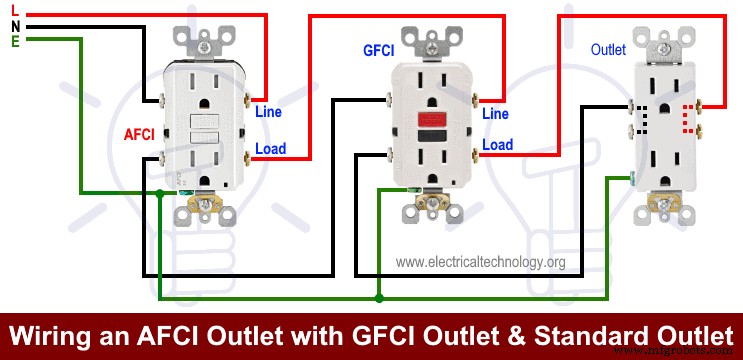

En este diagrama de cableado básico, se conectó un tomacorriente estándar a los terminales de carga GFCI mientras que el GFCI se conectó a los terminales de carga de AFCI. De esta manera, el receptáculo de salida estándar está protegido tanto por AFCI como por GFCI.
Nota:si le parece raro conectar tanto el AFCI como el GFCI en un circuito, puede usar la salida combinada AFCI/GFCI para este propósito de la siguiente manera.
- Publicación relacionada: Cómo cablear el interruptor combinado GFCI y el tomacorriente:diagramas de cableado del interruptor/tomacorriente GFCI
Cableado de un tomacorriente AFCI/GFCI de doble función con tomacorriente convencional e interruptor de luz
Para reducir la cantidad de tomacorrientes o simplificar las cosas complejas, puede usar el tomacorriente combinado AFCI/GFCI en lugar de receptáculos separados AFCI y GFCI.

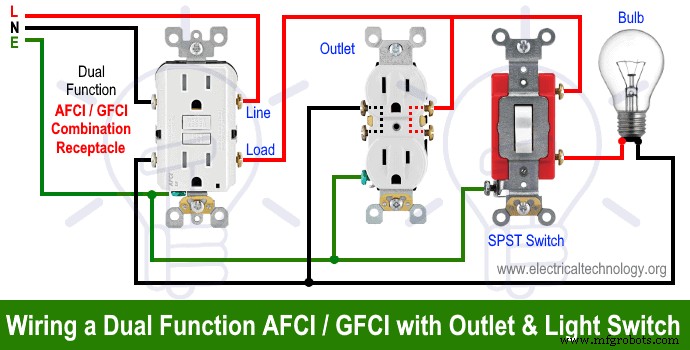

En el siguiente diagrama, se ha utilizado una combinación de tomacorriente AFCI y GFCI para proteger el tomacorriente y el interruptor de luz ordinarios. El receptáculo de salida normal y el interruptor de luz se han conectado a los terminales de carga de la salida Combo AFCI-GFCI a través de cables Vivo, Neutro y de conexión a tierra, por lo tanto, todas las salidas e interruptores de luz están protegidos tanto por AFCI como por GFCI.
- Publicación relacionada: ¿Cómo cablear un disyuntor GFCI? Cableado de GFCI de 1, 2, 3 y 4 polos
Precauciones:
- Apague el disyuntor principal para asegurarse de que la fuente de alimentación esté APAGADA antes de cablear un tomacorriente GFCI.
- Use el voltaje y la clasificación de amperaje adecuados del interruptor con el tamaño de cable adecuado y el MCB del tamaño adecuado según la clasificación de carga.
- Use la polaridad correcta, es decir, verifique los terminales de carga y línea mientras instala un GFCI para protección. En otras palabras, conecte los cables al lado correcto del tomacorriente para un funcionamiento correcto.
- Se recomienda el mantenimiento, revisión y prueba regulares mientras se prueba el GFCI portátil antes de cada operación.
- Comuníquese con el electricista autorizado y con licencia para la instalación de GFCI si no está seguro acerca de los diagramas de cableado.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba cualquier circuito en un formato incorrecto. ¡Así que por favor! Tenga cuidado porque todo se trata de electricidad y la electricidad es demasiado peligrosa.
