Cómo cablear el interruptor combinado GFCI y el tomacorriente – Diagramas de cableado del interruptor/tomacorriente GFCI

Instalación y diagramas de circuitos combinados de interruptores y tomacorrientes GFCI

Como se discutió anteriormente, el GFCI, también conocido como interruptor de circuito de falla a tierra, es un dispositivo de protección contra descargas eléctricas que detecta fallas a tierra y corrientes de fuga, especialmente en áreas al aire libre y con agua, como baños, cocina, lavadero etc.

Publicación relacionada:GFCI:interruptor de circuito de falla a tierra. Tipos, trabajo y aplicaciones

En nuestro tutorial de cableado anterior, mostramos cómo cablear un tomacorriente GFCI con diferentes cargas protegidas y sin protección. El tomacorriente/interruptor GFCI es diferente al tomacorriente GFCI ya que hay dos tomacorrientes en un tomacorriente GFCI y un tomacorriente y un interruptor en el interruptor y tomacorriente GFCI combinados. Hay dos cables adicionales en la parte posterior del interruptor/tomacorriente combinado GFCI y le mostraremos cómo usarlos para controlar las diferentes cargas o el combo GFCI en sí.

Para obtener más detalles, consulte los requisitos del código NEC para GFCI.

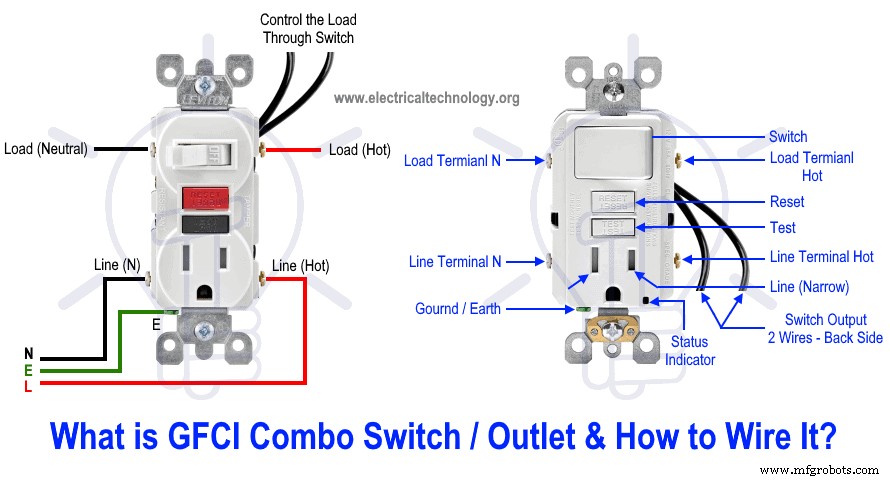

¿Qué es el interruptor/tomacorriente combinado GFCI y cómo conectarlo?

Antes de la instalación, es necesario diferenciar entre un interruptor de salida combinado GFCI y un interruptor/toma de corriente combinado normal. En ambas salidas, los terminales de Línea (vivo, vivo o fase) son de hoja estrecha mientras que los terminales de Neutro tienen hojas anchas. En un tomacorriente GFCI, no hay una aleta separable entre los terminales superior e inferior como en el tomacorriente combinado normal para terminales de línea. En un interruptor combinado normal, la línea debe conectarse al terminal de una línea que está interconectado a través de una aleta separable, es decir, ambos terminales están conectados internamente. La segunda hoja ancha del tomacorriente, es decir, debe conectarse al cable neutro y la carga se puede conectar a través del interruptor.

En los tutoriales de cableado de hoy, mostraremos cómo cablear e instalar un interruptor combinado GFCI y un tomacorriente en áreas residenciales para proteger el interruptor de la luz, el tomacorriente/receptáculo ordinario, la luz y los interruptores y use el interruptor en el combo GFCI para controlar la salida en él. También puede leer la diferencia básica entre GFCI y AFCI en la publicación anterior.

Publicación relacionada: ¿Cómo conectar un tomacorriente GFCI? – Diagramas de circuito de cableado GFCI

Cableado de un tomacorriente con interruptor combinado GFCI con una bombilla

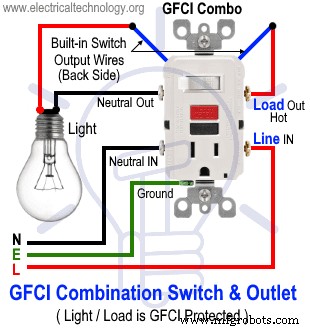

En el primer diagrama de cableado, la carga conectada (como una bombilla) está protegida por GFCI, ya que está controlada por el interruptor combinado y conectada a los terminales de carga de GFCI.

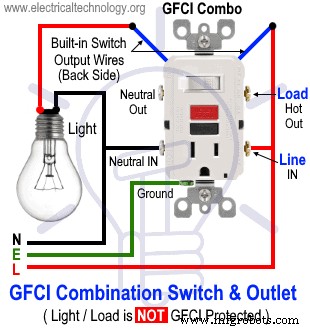

En el segundo diagrama de cableado, la lámpara está conectada directamente a los terminales de línea de GFCI (es decir, fuente de alimentación principal directa). De esta manera, la luz puede ser controlada por el interruptor GFCI pero no es una carga protegida por GFCI.

Cableado de un interruptor/tomacorriente GFCI con un tomacorriente/receptáculo ordinario

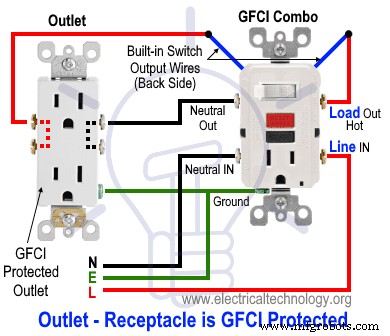

Igual que el cableado anterior, el tomacorriente/receptáculo ordinario está protegido por GFCI y controlado por el interruptor, ya que se ha conectado a los terminales de carga de GFCI.

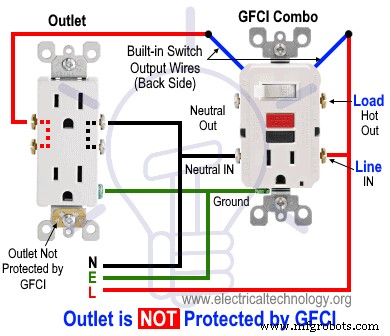

En el siguiente diagrama de cableado, el tomacorriente normal está controlado por el interruptor GFCI pero no está protegido por GFCI, ya que se ha conectado y cableado a los terminales de línea de GFCI.

• Publicación relacionada: ¿Cómo cablear un interruptor combinado y un tomacorriente?

Cableado de un interruptor/tomacorriente combinado GFCI con luz protegida y receptáculo de tomacorriente

En este diagrama de cableado de caso especial, tanto la salida de luz como la normal están conectadas a los terminales de carga del GFCI. La operación de ENCENDIDO/APAGADO de la luz se puede controlar a través del interruptor GFCI mientras que el tomacorriente ordinario está conectado directamente a los terminales de carga GFCI. De esta manera, ambas cargas, es decir, la bombilla y el tomacorriente, y la carga adicional conectada a la carga ordinaria están protegidas por GFCI.

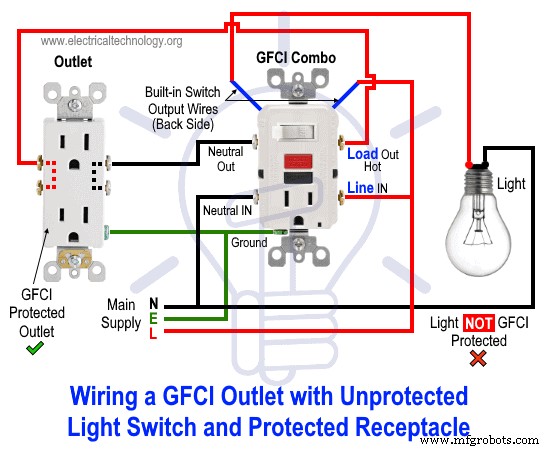

En el siguiente diagrama de cableado relacionado, el tomacorriente normal está conectado a los terminales de carga del GFCI mientras que la bombilla está conectada a los terminales de línea del GFCI. De esta manera, el receptáculo de salida común está protegido por GFCI mientras que la bombilla no está protegida por GFCI.

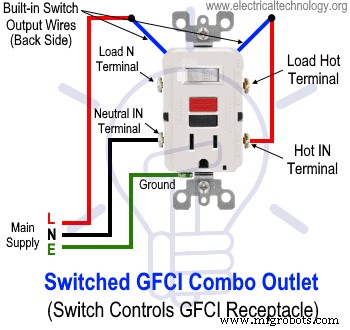

Cableado de un tomacorriente combinado GFCI conmutado

En este tutorial de cableado, el interruptor en el interruptor combinado GFCI - salida se ha controlado a través del interruptor en este. En otras palabras, la salida en GFCI se puede encender/apagar a través del interruptor superior en el combo GFCI.

Para hacer esto, simplemente conecte el cable superior (hay dos cables incorporados en la parte posterior del GFCI) a la terminal de línea del GFCI mientras que el segundo cable debe conectarse al cable de línea entrante (fase, vivo o activo). Conecte el terminal de tierra/tierra al cable de tierra de la placa principal. De esta manera, la salida en el GFCI se puede controlar (operación ON/OFF) a través del interruptor en el combo GFCI .

• Publicación relacionada: ¿Cómo cablear un disyuntor GFCI? Cableado de GFCI de 1, 2, 3 y 4 polos

Precauciones:

• Apague el disyuntor principal para asegurarse de que la fuente de alimentación esté APAGADA antes de cablear un tomacorriente GFCI.
• Use el voltaje y la clasificación de amperaje adecuados del interruptor con el tamaño de cable adecuado y el MCB del tamaño adecuado según la clasificación de carga.
• Use la polaridad correcta, es decir, verifique los terminales de carga y línea mientras instala un GFCI para protección. En otras palabras, conecte los cables al lado correcto del tomacorriente para un funcionamiento correcto.
• Se recomienda el mantenimiento, revisión y prueba regulares mientras se prueba el GFCI portátil antes de cada operación.
• Comuníquese con el electricista autorizado y con licencia para la instalación de GFCI si no está seguro acerca de los diagramas de cableado.
• Hemos usado rojo para vivo, negro para neutral y verde para tierra solo como ilustración. Siga los códigos de colores de cableado de su propia área de acuerdo con NEC, IEC, etc.
• El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba cualquier circuito en un formato incorrecto. ¡Así que por favor! Tenga cuidado porque todo se trata de electricidad y la electricidad es demasiado peligrosa.
