Diagrama de Cableado de Residencia Estudiantil: Diseño, Operación y Controles de Interruptores

Diagrama de Circuito de Cableado de Residencia Estudiantil y su Operación

El circuito de cableado de residencia está especialmente diseñado y usado para horas de estudio por directores y supervisores para indicar a los estudiantes que estudien en lugar de dormir temprano.

En el circuito de cableado de residencia, hay un interruptor SPST (polo simple tiro simple, unidireccional o de una vía) instalado como interruptor maestro en la habitación del supervisor. Las luces de las habitaciones también se controlan a través de interruptores SPDT (polo simple tiro doble, de dos vías). Todos estos interruptores y bombillas en las habitaciones están configurados en un arreglo donde las luces de las habitaciones pueden controlarse dependientemente a través de interruptores SPDT e independientemente a través del interruptor maestro durante las horas de estudio especificadas por la gerencia y supervisores.

En el circuito de iluminación de residencia, las bombillas no pueden apagarse durante las horas de estudio. Por ejemplo, las lámparas de las habitaciones pueden encenderse y apagarse directamente accionando los interruptores de 2 vías en las habitaciones de los estudiantes. Por otro lado, durante las horas de estudio, el supervisor enciende el interruptor maestro para que los estudiantes no puedan apagar las bombillas. Cuando termina el período de horas de estudio, el supervisor apaga el interruptor maestro, por lo que los estudiantes podrán encender y apagar los puntos de iluminación.

• Tutorial de Cableado Relacionado: Diagrama de Cableado de Almacén – Circuito de Cableado de Túnel y Funcionamiento

Circuito de Cableado de Residencia

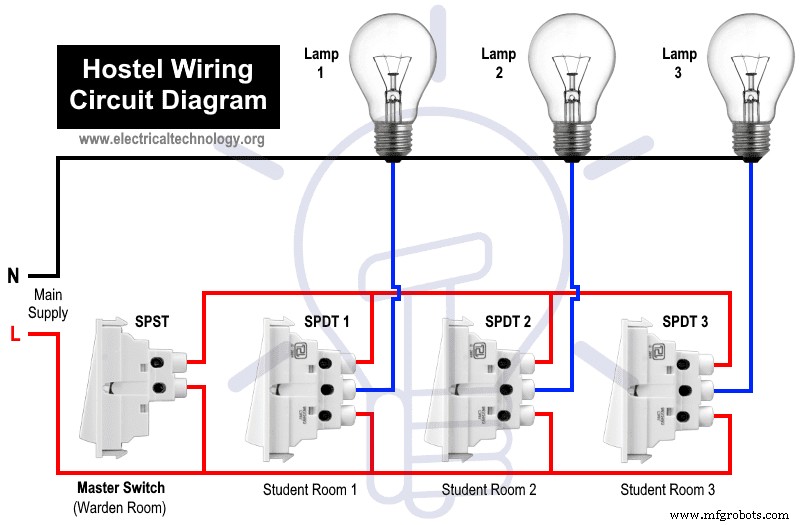

A continuación se da el diagrama de circuito para cableado de residencia.

Requisitos:

Procedimiento:

• Primero, apague el interruptor principal para asegurar que el suministro principal esté APAGADO.
• Conecte todos los interruptores a los terminales de puesta a tierra (no mostrados en la figura)
• Conecte el cable neutro desde el MCB directamente a las tres lámparas como se muestra en la figura.
• Conecte la Línea (Fase o Vivo) al primer terminal del interruptor SPST y terminales inferiores de todos los interruptores SPDT.
• Conecte un cable auxiliar al terminal superior del primer interruptor SPST y todos los terminales SPDT como se muestra.
• Conecte todas las bombillas a los terminales centrales (comunes) de los interruptores SPDT (de 2 vías).
• Finalmente, encienda el interruptor principal y asociado para probar si el circuito funciona perfectamente.

Funcionamiento:

Si la gerencia decide las horas de estudio entre 6PM y 10PM, el supervisor enciende el interruptor maestro a las 6PM. Ahora, los estudiantes no podrán apagar las lámparas individuales en la habitación incluso si apagan los interruptores SPDT en sus habitaciones.

Cuando terminan las horas de estudio, es decir, a las 10PM, el supervisor apaga el interruptor maestro. Así, los estudiantes ahora pueden encender y apagar las bombillas accionando los interruptores de 2 vías en sus habitaciones.

El circuito de cableado de residencia opera en la siguiente secuencia.

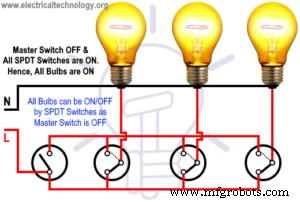

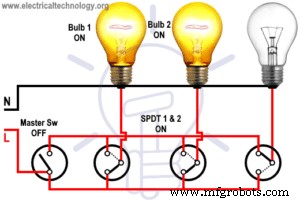

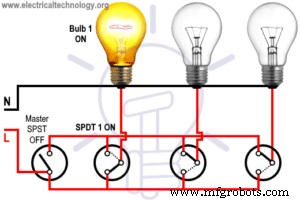

Cuando el Interruptor Maestro (SPST) está APAGADO (durante 10PM a 6PM).

• Todas las bombillas pueden encenderse y apagarse accionando los interruptores SPDT relacionados en las habitaciones de los estudiantes.

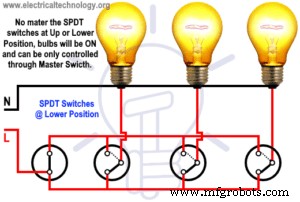

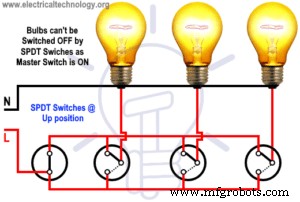

Cuando el Interruptor Maestro (SPST) está ENCENDIDO por el supervisor (durante 6PM a 10PM).

• Todas las bombillas se encenderán. No importa la posición de los interruptores SPDT en las habitaciones de los estudiantes.

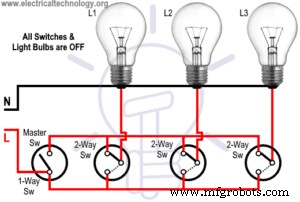

El funcionamiento del diagrama de circuito de residencia puede entenderse por el siguiente GIF animado o video.

Tenga en cuenta que puede usar muchos interruptores y lámparas según sus necesidades siguiendo el diagrama esquemático anterior. Como la calificación de los interruptores SPDT es la misma pero todas las cargas operan a la vez donde toda la carga es llevada por el interruptor maestro durante horas de estudio, use mayor voltaje y amperaje para el interruptor maestro con calibre de cable apropiado y MCB de tamaño correcto según la calificación de carga.

Video:
