Circuito y funcionamiento del sensor de alcohol MQ135

El MQ La serie de sensores de gas utiliza un pequeño calentador en el interior con un sensor electroquímico. Estos sensores son sensibles a una variedad de gases que se utilizan a temperatura ambiente. El sensor de alcohol MQ135 es un Sno2 con una conductividad más baja de aire limpio. Cuando existe el gas explosivo objetivo, entonces la conductividad del sensor aumenta más aumentando más junto con los niveles de concentración de gas en aumento. Al usar circuitos electrónicos simples, convierte la carga de conductividad para que corresponda con la señal de salida de la concentración de gas

El sensor de gas MQ135 tiene una alta sensibilidad en amoníaco, sulfuro, vapor de benceno, humo, y en otros daños a gas completo. Es de bajo costo y adecuado para diferentes aplicaciones. Hay diferentes tipos de sensores de alcohol como MQ-2, MQ-3, MQ-4, MQ-5, MQ-6, etc.

¿Qué es un sensor de alcohol?

Un sensor de alcohol detecta la atención del gas de alcohol en el aire y un voltaje analógico es una lectura de salida. El sensor puede activarse a temperaturas que oscilan entre -10 y 50 ° C con una fuente de alimentación inferior a 150 Ma a 5V. El rango de detección es de 0.04 mg / L a 4 mg / L, que es adecuado para alcoholímetros.

Sensor de gas MQ-135

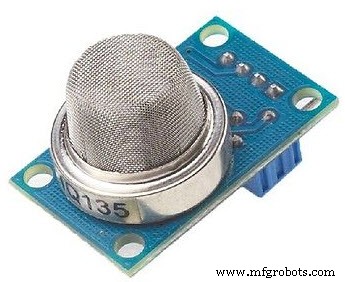

El sensor de gas MQ-135 detecta gases como nitrógeno amoniacal, oxígeno, alcoholes, compuestos aromáticos, sulfuro y humo. El convertidor elevador del sensor de gas del chip MQ-3 es PT1301. El voltaje de funcionamiento de este sensor de gas es de 2,5 V a 5,0 V. El sensor de gas MQ-3 tiene una conductividad más baja para limpiar el aire como material sensor de gas. En la atmósfera podemos encontrar gases contaminantes, pero la conductividad del sensor de gas aumenta a medida que aumenta la concentración de gas contaminante. El sensor de gas MQ-135 se puede implementar para detectar humo, benceno, vapor y otros gases nocivos. Tiene el potencial de detectar diferentes gases nocivos. El sensor de gas MQ-135 es de bajo costo de compra. La imagen básica del sensor MQ-135 se muestra en la siguiente figura.

Configuración básica de pines del sensor de alcohol

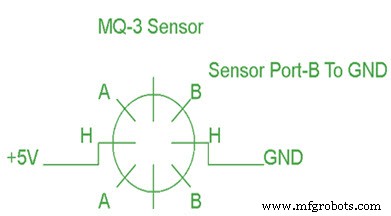

El sensor de gas alcohol MQ-3 consta de un total de 6 pines que incluyen A, H, B, y los otros tres pines son A, H, B del total de 6 -pines usamos solo 4 pines. Los dos pines A, H se utilizan para fines de calefacción y los otros dos pines se utilizan para tierra y alimentación. Hay un sistema de calefacción dentro del sensor, que está hecho de óxido de aluminio, dióxido de estaño. Tiene bobinas de calor para producir calor y, por lo tanto, se utiliza como sensor de calor. El siguiente diagrama muestra el diagrama de clavijas y la configuración del sensor de alcohol MQ-3.

Principio de funcionamiento y diagrama de circuito

El sensor de alcohol MQ-135 consta de dióxido de estaño (SnO2), una capa de perspectiva dentro de microtubos de óxido de aluminio (electrodos de medición) y un elemento calefactor dentro de una carcasa tubular. La cara del extremo del sensor está rodeada por una red de acero inoxidable y la parte trasera sostiene los terminales de conexión. El alcohol etílico presente en el aliento se oxida en ácido acético que pasa a través del elemento calefactor. Con la cascada de alcohol etílico en la capa sensora de dióxido de estaño, la resistencia disminuye. Al utilizar la resistencia de carga externa, la variación de resistencia se convierte en una variación de voltaje adecuada. El diagrama del circuito y la disposición de las conexiones de un alcohol MQ 135 se muestran a continuación.

Sensor de calidad del aire MQ - 135

El sensor de calidad del aire también es un sensor MQ-135 para detectar gases venenosos que están presentes en el aire en hogares y oficinas. La capa de sensor de gas de la unidad de sensor está compuesta de dióxido de estaño (SnO2); tiene una conductividad más baja en comparación con el cabello limpio y debido a la contaminación del aire, la conductividad aumenta. El sensor de calidad del aire detecta amoníaco, óxido de nitrógeno, humo, CO2 y otros gases nocivos. El sensor de calidad del aire tiene un pequeño potenciómetro que permite el ajuste de la resistencia de carga del circuito del sensor. La fuente de alimentación de 5 V se utiliza para el sensor de calidad del aire.

El sensor de calidad del aire es una instrucción de indicador de salida de señal. Tiene dos salidas:salida analógica y salida TTL. La salida TTL es una luz de señal baja a la que se puede acceder a través de los puertos IO del microcontrolador. La salida analógica es una concentración, es decir, el aumento de voltaje es directamente proporcional al aumento de concentración. Este sensor también tiene una larga vida útil y una estabilidad confiable.

Aplicaciones del sensor de gas MQ 135

Las siguientes son las aplicaciones del sensor de gas MQ 135:

• Monitor de calidad del aire
• Detección de gases nocivos
• Detección de contaminación del aire doméstico
• Detección de contaminación industrial
• Detección portátil de contaminación del aire

Características de MQ 135

• Buena sensibilidad a los gases nocivos en una amplia gama.
• Tiene una larga vida útil y un bajo costo.
• Posee una alta sensibilidad al amoníaco, benceno y gases sulfurosos.
• Es un circuito de control simple

Se trata del diagrama del circuito del sensor de alcohol MQ135 y la operación de trabajo y sus aplicaciones. Esperamos que la información proporcionada en el artículo le sea útil para adquirir un buen conocimiento y comprensión del proyecto. Además, si tiene alguna consulta sobre este artículo y sobre proyectos eléctricos y electrónicos, puede comentar en la siguiente sección. Aquí hay una pregunta para usted:¿Cómo encontrar un nivel de Co2 y O2 usando MQ135 Arduino?
