Sensor de color - Trabajo y aplicaciones

Luz blanca es una mezcla de tres colores básicos conocidos como colores primarios. Son rojos, azules y verdes. Estos colores tienen diferentes longitudes de onda. Las combinaciones de estos colores en diferentes proporciones crean diferentes tipos de colores. Cuando la luz blanca incide sobre cualquier superficie, algunas de las longitudes de onda de la luz son absorbidas por la superficie, mientras que otras se reflejan en función de las propiedades del material de la superficie. El color del material se detecta cuando estas longitudes de onda reflejadas caen sobre el ojo humano. Un material que refleja longitudes de onda de luz roja aparece como rojo. El componente utilizado para detectar colores es el sensor de color.

¿Qué es un sensor de color?

Un sensor de color detecta el color del material. Este sensor generalmente detecta el color en la escala RBG. Este sensor puede categorizar el color como rojo, azul o verde. Estos sensores también están equipados con filtros para rechazar la luz infrarroja y la luz ultravioleta no deseadas.

Principio de funcionamiento del sensor de color

Para detectar el color del material, se requieren tres tipos principales de equipos. Una fuente de luz para iluminar la superficie del material, una superficie cuyo color debe detectarse y los receptores que pueden medir las longitudes de onda reflejadas.

Los sensores de color contienen un emisor de luz blanca para iluminar la superficie. Tres filtros con sensibilidades de longitud de onda a 580 nm, 540 nm, 450 nm para medir las longitudes de onda de los colores rojo, verde y azul respectivamente.

Según la activación de estos filtros, se categoriza el color del material. También hay un convertidor de luz a voltaje en el sensor. El sensor responde al color generando un voltaje proporcional al color detectado.

Otra forma de detectar el color es iluminando la superficie del material con LED rojo, azul y verde uno a la vez. Aquí el sensor no contiene filtros sino convertidor de luz a voltaje. La mayor cantidad de luz reflejada por la superficie del material mientras está iluminada con la luz roja, azul y verde se calcula para detectar el color.

Aplicaciones

Se aplican sensores de color para medir, detectar el color de las superficies. Estos sensores tienen una amplia gama de aplicaciones en sistemas industriales, médicos y de seguridad.

Algunas de las aplicaciones son la medición de la temperatura del color de la luz, control de consistencia de LED RGB, sistemas de diagnóstico médico, sistemas de fitness, control de procesos industriales, etc.

Ejemplos

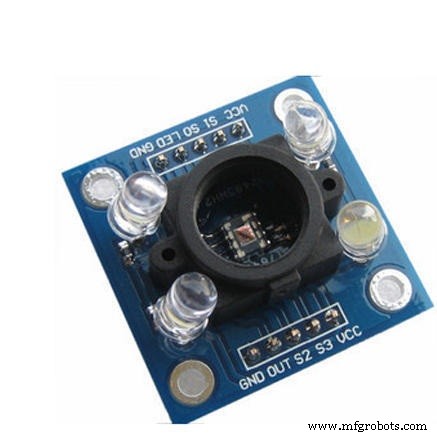

Algunos de los ejemplos de sensores de color disponibles en el mercado son AS73211, TCS3200, TCS3400, TCS34715, TCS34727, colorPAL de paralaje, SEN-11195, Lego Mindstorms EV3, etc.

Además de RGB, algunos sensores de color también pueden detectar diferentes colores. Las radiaciones IR y UV deben filtrarse para determinar el color exacto del material. Los sensores también contienen convertidores programables de luz a frecuencia. Estos sensores suelen ser muy delgados y se pueden conectar fácilmente con un microcontrolador.

Los estudiantes también optan por el sensor de color para proyectos geniales que utilizan microcontroladores como Arduino. ¿Para cuál de sus aplicaciones fue útil el sensor de color? ¿Cuáles son los desafíos que enfrentó al usar el sensor de color?
