Módulo y circuito del sensor PIR funcionando

Un sensor se utiliza para detectar los cambios en cantidades o eventos y generar las respectivas señales de salida, como una salida de señal eléctrica o una salida de señal óptica. Los sensores se clasifican en varios tipos, pero, principalmente, los sensores se pueden clasificar en sensores analógicos y sensores digitales.

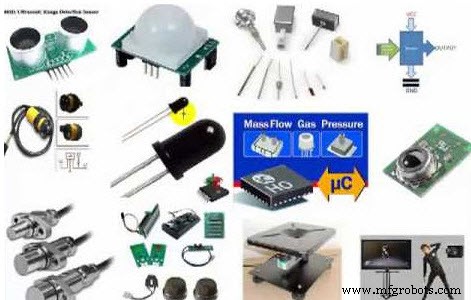

Los diversos tipos de sensores incluyen sensores de temperatura, sensores de presión, sensores de gas, sensores de incendio, sensores piroeléctricos, sensores piezoeléctricos, sensores IR, sensores PIR, etc. Aquí, en este artículo, hablamos especialmente sobre el sensor - circuito - módulo PIR y su funcionamiento.

Sensor PIR

El sensor electrónico utilizado para detectar el movimiento del ser humano dentro de un cierto rango del sensor se llama sensor PIR o sensor de infrarrojos pasivo (aproximadamente tiene un valor promedio de 10 m, pero 5 ma 12 m es el rango de detección real del sensor). Fundamentalmente, los sensores piroeléctricos que detectan los niveles de radiación infrarroja se utilizan para fabricar sensores PIR. Hay diferentes tipos de sensores y aquí hablemos sobre el sensor PIR con lente Fresnel en forma de cúpula.

El circuito del sensor PIR se utiliza en numerosos proyectos de electrónica que se utilizan para descubrir a un ser humano que entra o sale de un área o habitación en particular. Estos sensores infrarrojos pasivos son de control plano, constan de una amplia gama de lentes y los sensores PIR se pueden interconectar fácilmente con circuitos electrónicos.

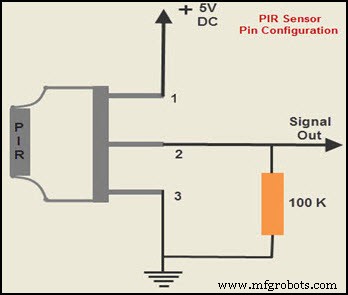

La configuración de pines del sensor PIR se muestra en la figura. El sensor PIR consta de tres pines, tierra, señal y alimentación en el lateral o en la parte inferior. Generalmente, la potencia del sensor PIR es de hasta 5 V, pero los módulos PIR de gran tamaño operan un relé en lugar de una salida directa. Es muy simple y fácil conectar el sensor con un microcontrolador. La salida del PIR es (normalmente una salida digital) baja o alta.

Circuito del sensor PIR

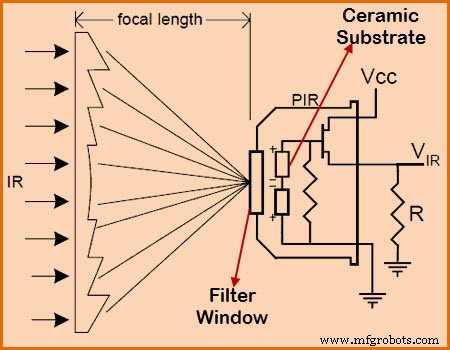

El circuito del sensor PIR consta de tres clavijas, una clavija de fuente de alimentación, una clavija de señal de salida y una clavija de tierra. El circuito del sensor PIR tiene un sustrato de cerámica y una ventana de filtro como se muestra en la figura y también tiene una estructura en forma de cúpula llamada lente de Fresnel.

Funcionamiento del sensor PIR

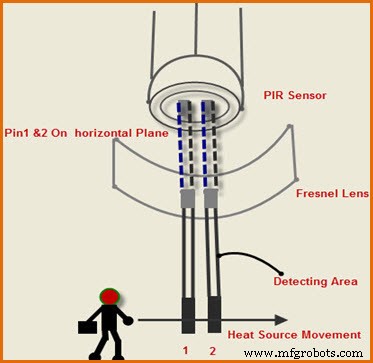

Siempre que un ser humano (incluso un cuerpo u objeto cálido con algo de temperatura) atraviesa el campo de visión del sensor PIR, detecta la radiación infrarroja emitida por el movimiento de un cuerpo caliente . Así, la radiación infrarroja detectada por el sensor genera una señal eléctrica que se puede utilizar para activar un sistema de alerta o zumbador o sonido de alarma.

El sensor PIR internamente se divide en dos mitades, una mitad es positiva y la otra se considera negativa. Por lo tanto, la mitad genera una señal al detectar el movimiento de un cuerpo caliente y la otra mitad genera otra señal. La diferencia entre estas dos señales se genera como señal de salida. Básicamente, este sensor consta de lentes Fresnel que se bifurcan para detectar la radiación infrarroja producida por el movimiento de un cuerpo caliente en un amplio rango o área específica.

Si una vez que el sensor se calienta, la salida permanece baja hasta que detecta movimiento. Si una vez detecta el movimiento, entonces la salida sube por un par de segundos y luego regresa a un estado normal o bajo. Este sensor requiere un tiempo de asentamiento, que normalmente se encuentra en el rango de 10 a 60 segundos.

Aplicaciones prácticas del sensor PIR

Los sensores PIR tienen numerosas aplicaciones en diferentes campos, como la operación de conmutación automática de luces exteriores, el vestíbulo del ascensor, escaleras comunes, la operación de conmutación automática de las luces del jardín en función de la presencia de un ser humano , para estacionamiento cubierto, sistema de operación de puertas automáticas en centros comerciales, etc. Analicemos algunos proyectos electrónicos innovadores diseñados con un circuito de sensor PIR.

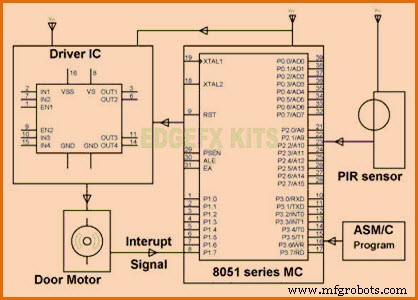

Sistema de apertura automática de puertas basado en sensor PIR

El sistema de apertura automática de puertas es un proyecto electrónico innovador que está diseñado con un sensor PIR. Si algún ser humano atraviesa la puerta, el sensor genera pulsos de salida. Estos pulsos se envían al microcontrolador que se utiliza para controlar el funcionamiento del controlador del motor. Este controlador de motor está controlado por un microcontrolador al dar los pulsos apropiados a los pines de entrada y habilitación.

Por lo tanto, el controlador del motor controla el motor conectado a él y fijado a la puerta. Por lo tanto, si el circuito detecta algún paso humano en su región, permitirá que el motor opere la puerta automáticamente.

Sistema de alarma de seguridad basado en sensor PIR

Este proyecto está destinado a utilizarse en lugares como bancos y otros lugares destinados a la seguridad. Este circuito está interconectado con el sistema de alarma que incluye IC UM3561. El UM3561 es un circuito integrado que toma entrada digital y genera multitonos como una ambulancia o un camión de bomberos o sirenas de policía. Por lo tanto, si un ser humano es detectado por el circuito del sensor PIR, entonces genera la salida digital. Esta salida digital se alimenta al IC UM3561 que genera la sirena o alarma.

¿Conoce otras aplicaciones en tiempo real del sensor PIR? Luego, publique sus respuestas en la sección de comentarios a continuación y ayude a los otros lectores a mejorar sus conocimientos.
