Funcionamiento del sensor de llama y sus aplicaciones

Un sensor que es más sensible a una luz normal se conoce como sensor de llama. Es por eso que este módulo sensor se utiliza en alarmas de llama. Este sensor detecta la llama de otra longitud de onda dentro del rango de 760 nm a 1100 nm de la fuente de luz. Este sensor puede dañarse fácilmente a altas temperaturas. Entonces este sensor se puede colocar a cierta distancia de la llama. La detección de llama se puede realizar desde una distancia de 100 cm y el ángulo de detección será de 600. La salida de este sensor es una señal analógica o una señal digital. Estos sensores se utilizan en robots de extinción de incendios como una alarma de llama.

¿Qué es un sensor de llama?

Un sensor de llama es un tipo de detector que está diseñado principalmente para detectar y responder a la ocurrencia de un incendio o llama. La respuesta de detección de llama puede depender de su ajuste. Incluye un sistema de alarma, una línea de gas natural, propano y un sistema de extinción de incendios. Este sensor se utiliza en calderas industriales. La función principal de esto es dar autenticación si la caldera está funcionando correctamente o no. La respuesta de estos sensores es más rápida y precisa en comparación con un detector de calor / humo debido a su mecanismo al detectar la llama.

Principio de funcionamiento

Este sensor / detector se puede construir con un circuito electrónico usando un receptor como radiación electromagnética. Este sensor utiliza el método de flash de llama infrarrojo, que permite que el sensor funcione a través de una capa de aceite, polvo, vapor de agua o, de lo contrario, hielo.

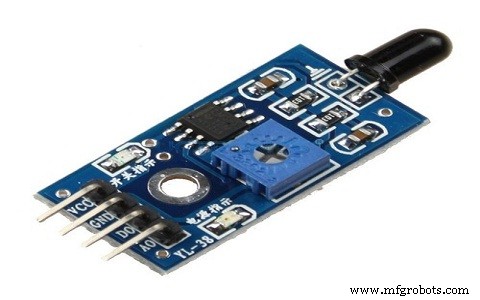

Módulo de sensor de llama

La configuración de pines de este sensor se muestra a continuación. Incluye cuatro pines que incluyen lo siguiente. Cuando este módulo funciona con una unidad de microcontrolador, los pines son

• Pin1 (pin VCC):el suministro de voltaje varía de 3.3V a 5.3V
• Pin2 (GND):este es un pin de tierra
• Pin3 (AOUT):este es un pin de salida analógica (MCU.IO)
• Pin4 (DOUT):este es un pin de salida digital (MCU.IO)

Diferentes tipos

Los sensores de llama se clasifican en cuatro tipos

• IR de frecuencia única
• IR de espectro múltiple
• detectores de llama UV
• Detectores de llama UV / IR

Funciones y especificaciones

Las características de este sensor incluyen lo siguiente.

• La fotosensibilidad es alta
• El tiempo de respuesta es rápido
• Fácil de usar
• La sensibilidad es ajustable
• El ángulo de detección es 600,
• Responde al rango de la llama.
• La precisión se puede ajustar
• El voltaje de funcionamiento de este sensor es de 3.3V a 5V
• Voltaje analógico o / ps e interruptor digital o / ps
• El tamaño de la PCB es de 3 cm X 1,6 cm
• Indicador de encendido e indicador de apagado del interruptor digital
• Si la intensidad de la llama es más ligera dentro de 0,8 m, entonces se puede activar la prueba de llama; si la intensidad de la llama es alta, se mejorará la detección de la distancia.

Aplicaciones

Estos sensores se utilizan en varias situaciones peligrosas que incluyen lo siguiente.

• Estaciones de hidrógeno
• Calefacción industrial
• Detección de incendios
• Alarma de incendio
• Robot de extinción de incendios
• Sistemas de secado
• Turbinas de gas industriales
• Sistemas de calefacción domésticos
• Aparatos de cocina a gas

Por lo tanto, se trata de un sensor de llama. Finalmente, de la información anterior, podemos concluir que el objetivo principal de este sensor es reducir los riesgos asociados con el encendido. Estos sensores responden con más frecuencia que un detector de humo o de calor. Aquí hay una pregunta para usted, ¿cuáles son las ventajas del sensor de llama?
