Sensor de Pulso: Funcionamiento y Aplicaciones Clave para Makers

Monitorizar la frecuencia cardíaca es esencial para atletas, investigadores y aficionados, pero calcularla manualmente puede ser propenso a errores. El Sensor de Pulso —un sensor óptico plug-and-play— proporciona una forma rápida y fiable de capturar datos de latido. Diseñado principalmente para Arduino, es ideal para estudiantes, desarrolladores y artistas que quieren integrar métricas de frecuencia cardíaca en vivo en proyectos.

¿Qué es el Sensor de Pulso?

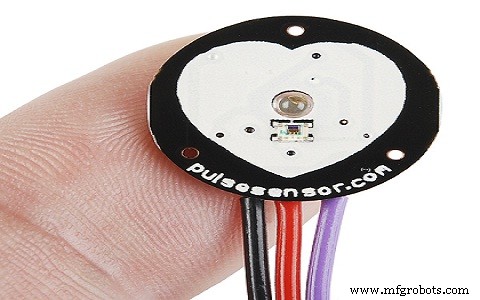

También llamado sensor de latido o frecuencia cardíaca, el Sensor de Pulso usa un método óptico simple para detectar flujo sanguíneo. Conéctelo a la yema del dedo o lóbulo de la oreja, conéctelo a un Arduino, y el sensor traduce picos de pulso en señales digitales.

Cada paquete incluye cable de 24 pulgadas con código de color, clip para oreja, dos puntos de velcro y tres stickers transparentes —componentes que simplifican cableado y aseguran el sensor en el cuerpo.

• El cable de código de color conecta a pines header, eliminando soldadura.
• El clip de oreja se fija con pegamento caliente y se coloca en el lóbulo.
• Puntos de velcro ayudan a crear correa ajustada para uso en dedo.
• Stickers transparentes protegen el sensor del sudor y proveen orificios de montaje.

Especificaciones del Sensor de Pulso

Las especificaciones clave son:

• Detección biométrica de frecuencia de pulso
• Diámetro: 0,625 in; Espesor: 0,125 in
• Voltaje de operación: +5 V (±10 % tolerancia) o +3,3 V
• Diseño plug-and-play
• Consumo: 4 mA
• Amplificación integrada y cancelación de ruido
• No aprobado por FDA —apto para proyectos educativos y de aficionados, no uso médico

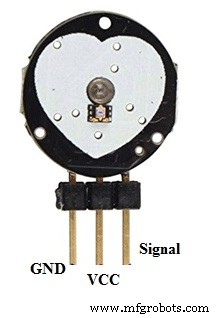

Configuración de Pines

• Pin 1 (GND): Cable negro – conecta a tierra del sistema.
• Pin 2 (VCC): Cable rojo – suministra +5 V o +3,3 V.
• Pin 3 (Señal): Cable morado – salida de forma de onda de pulso.

Diagrama de Circuito del Sensor de Pulso

Para circuito detallado y ejemplos de aplicación, vea la Guía de Circuito del Sensor de Pulso con sus Aplicaciones.

¿Cómo Funciona el Sensor de Pulso?

La operación del sensor se basa en fotopletismografía. Un LED infrarrojo ilumina la piel, y un fotodiodo en el lado opuesto detecta la luz reflejada. Al cambiar el volumen sanguíneo con cada latido, la intensidad de luz reflejada fluctúa. Estas micro-variaciones se amplifican y filtran para producir una señal de pulso limpia.

Como el LED está directamente sobre una vena, incluso cambios mínimos de flujo sanguíneo generan diferencias detectables. El amplificador integrado del sensor amplifica la señal diminuta, mientras un circuito de cancelación de ruido suprime luz ambiental y artefactos de movimiento.

Usando el Sensor de Pulso con Arduino

La instalación correcta es crítica para lecturas precisas:

• Asegure el sensor con pegamento caliente o tira de vinilo para evitar contacto eléctrico.
• Evite usar el sensor con manos mojadas —contacto seco da mejor calidad de señal.
• Posicione el sensor para que el lado liso y óptico mire a la vena, típicamente yema del dedo o lóbulo de oreja.

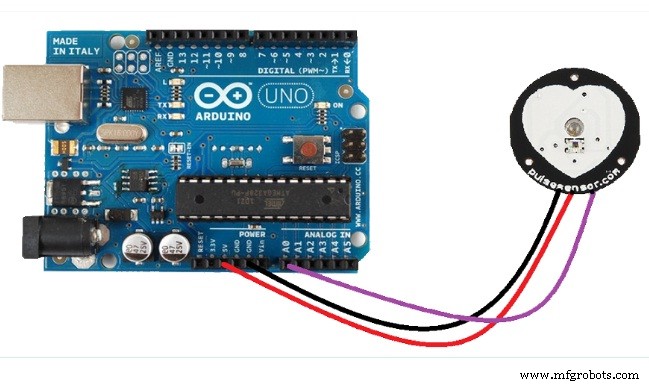

Conecte VCC del sensor a +5 V (o +3,3 V) y GND a tierra del Arduino. Luego cablee la salida de señal a una entrada analógica. Use la librería Arduino PulseSensor para leer frecuencia cardíaca en tiempo real; código de ejemplo y tutoriales disponibles en web de Arduino.

Aplicaciones del Sensor de Pulso

Al entregar datos de frecuencia cardíaca en tiempo real, el Sensor de Pulso se usa en:

• Wearables de seguimiento de sueño
• Dispositivos de monitorización de ansiedad y estrés
• Sistemas de monitorización remota de pacientes y alertas
• Bandas de fitness y rastreadores de salud
• Periféricos de gaming interactivos

En resumen, el Sensor de Pulso es un dispositivo open-source plug-and-play que permite a makers, estudiantes y desarrolladores capturar información de latido en vivo. Con su amplificación óptica y circuitos de reducción de ruido, es un componente versátil para proyectos desde monitorización de salud a instalaciones creativas.
