Circuito y funcionamiento del sistema de apertura automática de puerta con detección de movimiento

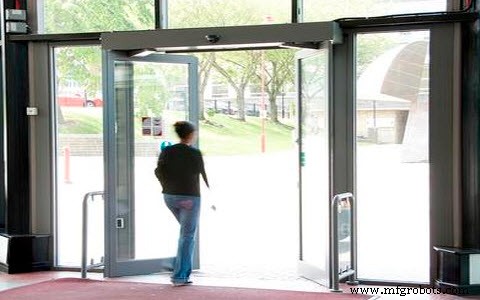

Los sistemas de apertura automática de puertas se utilizan en edificios comerciales, shoppings, teatros, etc. Estos sistemas se utilizan para abrir la puerta cuando una persona se acerca a la entrada de la puerta y la cierra después de alejarse de la puerta o después. entrando por la puerta. Hay varios tipos de sensores disponibles en el mercado para fabricar este tipo de sistemas, como sensores de radar, sensores PIR, sensores infrarrojos y sensores láser, etc. Este proyecto utiliza un sensor PIR para abrir o cerrar la puerta automáticamente que detecta la energía infrarroja producida por el cuerpo humano. Cuando alguien se acerca a la puerta, la energía IR detectada por el sensor PIR cambia y activa el sensor para abrir y cerrar la puerta automáticamente. Además, la señal enviada al microcontrolador para controlar la puerta.

Sistema automático de apertura de puertas de garaje

Abrir y cerrar puertas siempre ha sido un trabajo aburrido, especialmente en lugares donde siempre se requiere que una persona abra la puerta a los visitantes, como hoteles, centros comerciales y teatros. Aquí hay una solución para abrir y cerrar la puerta, es decir, un sistema de apertura y cierre automático de puerta por detección de movimiento. Este proyecto se utiliza para detectar cualquier movimiento corporal cerca de la puerta. Esto se logra con la ayuda de un sensor de infrarrojos pasivo. Generalmente, un cuerpo humano emite energía infrarroja que es detectada por el sensor PIR desde una distancia particular. Esta señal que es detectada por el sensor se alimenta a un controlador para hacer funcionar un motor de puerta a través del controlador de motor IC. Cuando un cuerpo alcanza el rango operativo del sensor PIR, envía una señal al microcontrolador para abrir y cerrar la puerta.

Circuito del sistema de apertura automática de puertas

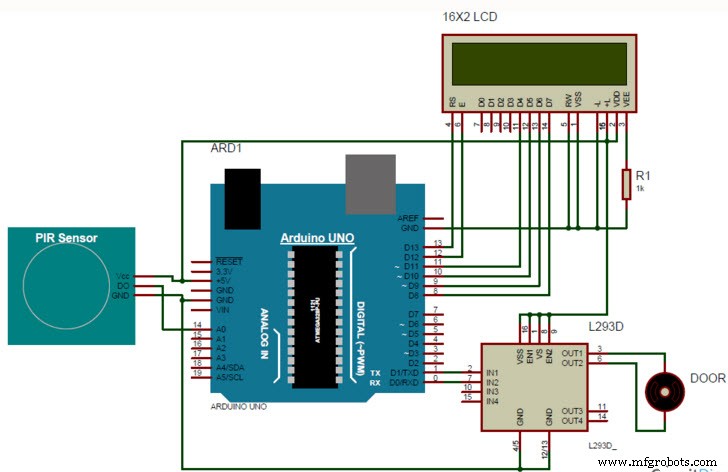

A continuación se muestra el diagrama de circuito de un sistema automático de apertura y cierre de puertas. El circuito está construido con un Arduino UNO, LCD 16 × 2, sensor PIR, cables de conexión, placa de prueba, resistencia de 1 k, fuente de alimentación, controlador de motor y DVD.

La conexión de circuito de un sistema automático de apertura de puerta se muestra arriba. Aquí, el sensor PIR consta de tres terminales como Vcc, Dout y GND. Donde el pin Dout está conectado directamente al pin 14 (A0) de Arduino UNO. Se utiliza una pantalla LCD para mostrar el estado. Los pines RS y EN de la pantalla LCD están conectados a 12 y 13 pines de Arduino. Los pines de datos, a saber, D0 a D7, están conectados a los pines digitales Arduino 8,9,10,11 y RW está directamente conectado al terminal GND. El controlador de motor L293D está conectado a pin0 y pin1 de Arduino para abrir y cerrar la puerta. Aquí, en el circuito anterior, se usa un motor para una puerta.

Sistema de apertura automática de puertas y está funcionando

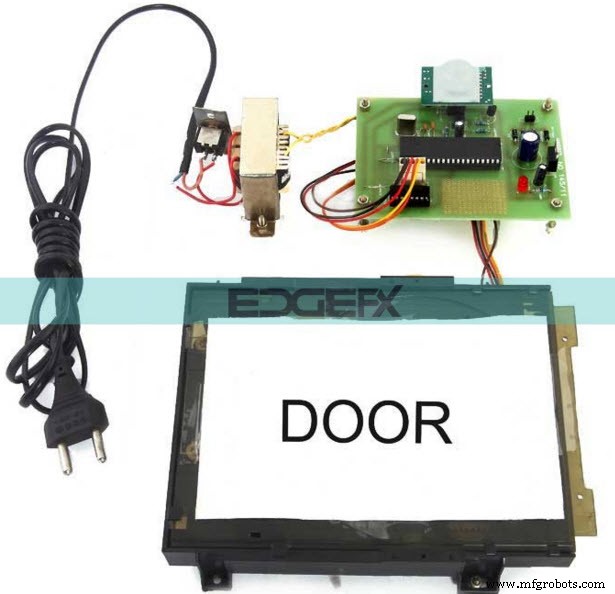

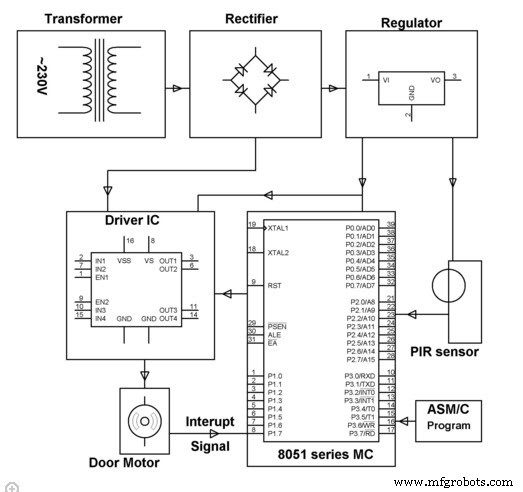

Este proyecto de sistema de apertura de puerta automática se usa para abrir y cerrar la puerta automáticamente usando el sensor PIR. Los requisitos de hardware y software de este proyecto incluyen principalmente; Microcontrolador serie 8051, transformador, sensor PIR, el motor con puerta corredera, controlador de motor IC, diodos, resistencias, condensadores, cristal y transistor, compilador Keil, lenguaje:ensamblado C integrado.

Este sistema propuesto utiliza un sensor PIR para detectar el movimiento del cuerpo humano cerca de la puerta. Generalmente, un cuerpo humano emite energía infrarroja en forma de calor, que es detectada por el sensor PIR desde una distancia determinada. Luego, la señal de detección se envía a un microcontrolador 8051 para que funcione un motor de puerta a través del controlador de motor IC.

Cuando un cuerpo vivo se acerca al rango de operación del sensor PIR, envía una señal para abrir la puerta. La puerta se cierra habitualmente con un retraso de tiempo particular. Si no hay movimiento adicional dentro del rango operativo de un sensor PIR. Las indicaciones de interrupción se utilizan a través de interruptores de límite para evitar la condición de rotor bloqueado del motor.

Además, el sistema propuesto se puede desarrollar interconectando un arreglo de conteo para contar la entrada y salida de personas en un lugar específico. Esto se puede lograr conectando una EEPROM para almacenar los datos cuando no hay energía.

Por lo tanto, se trata del sistema automático de apertura de puertas con detección de movimiento y está funcionando. Esperamos que comprenda mejor este concepto. Además, cualquier duda con respecto a este artículo o proyectos eléctricos y ece, por favor dé sus valiosas sugerencias comentando en la sección de comentarios a continuación. Aquí hay una pregunta para usted, ¿cuáles son las aplicaciones de un interruptor de sensor de movimiento PIR?
