Últimos proyectos LDR simples para estudiantes de ingeniería

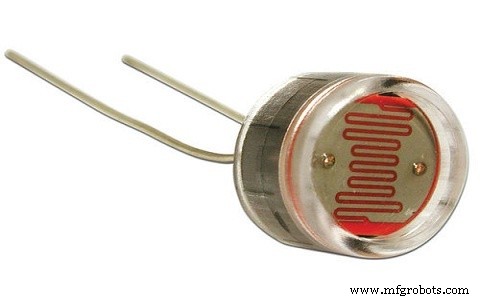

El El término LDR se conoce por muchos nombres, como resistencia dependiente de la luz, fotorresistencia, fotoconductor, fotocélula. El término fotocélula es el más utilizado en las hojas de datos y en las hojas de instrucciones para equipos domésticos. La resistencia dependiente de la luz es un elemento fotosensible de bajo costo y se usó en fotómetros fotográficos, así como en varias aplicaciones como detectores de llamas, lectores de tarjetas, detectores de humo, detectores de ladrones y control de iluminación en farolas. Este artículo analiza los proyectos de LDR para estudiantes de ingeniería.

Proyectos LDR para estudiantes de ingeniería

El trabajo de proyectos para los estudiantes ayuda a mejorar las habilidades técnicas en ingeniería. Existen diversas ramas en las que los alumnos pueden desarrollar los proyectos. En nuestra vida diaria, podemos observar varios sensores basados ​​en proyectos como el sistema de iluminación automático basado en LDR en exteriores, un sistema de tanque de agua automático basado en sensores ultrasónicos, un sistema de puerta automático basado en sensores PIR, un enfriador o ventilador automático basado en sensores de calor. o sistema de aire acondicionado, etc. A continuación, se analizan algunos proyectos innovadores basados ​​en sensores LDR para estudiantes de ingeniería con una breve descripción.

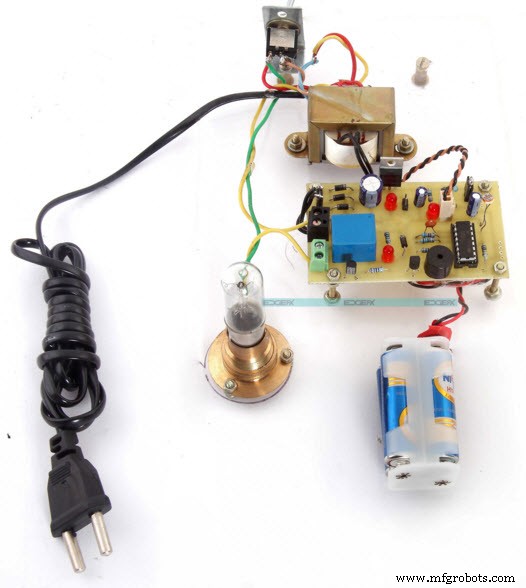

Sistema de seguridad controlado por un ojo electrónico

El objetivo principal de este proyecto es diseñar un sistema de seguridad controlado por un ojo electrónico. Este proyecto utiliza una disposición de fotosensibilidad, por lo que utiliza un contador binario de transporte de ondulación de 14 etapas para detectar la intensidad de la luz utilizando una resistencia dependiente de la luz. El o / p del LDR hace un relé para dar una alerta para la acción necesaria. Este proyecto utiliza principalmente un sensor LDR.

Cuando la luz incide sobre el LDR, su resistencia cae extremadamente, lo que lleva a activar una alarma para el usuario. Este proyecto es adecuado para proporcionar un sistema de seguridad amigable para casilleros, cajas de efectivo que se pueden encontrar donde se requiere seguridad como bancos, centros comerciales, joyerías.

El circuito de este sistema de seguridad se coloca en el casillero o caja de efectivo de tal manera que, cuando el ladrón abre el casillero y usando una antorcha encuentra las cosas de valor. Cuando la luz cae sobre el LDR, da una indicación al contador de ondulación.

El circuito se coloca dentro de la caja de efectivo de tal manera que, cuando el ladrón abre el casillero y usa una antorcha para encontrar los objetos de valor, la luz incide sobre el circuito que contiene un ojo electrónico (LDR) y da una señal al contador de ondulación. Esto activa la alarma y especifica un intento de robo. Aquí, se usa una lámpara para especificar el robo cuando la luz cae sobre la resistencia dependiente de la luz.

Además, este proyecto se puede desarrollar utilizando tecnología GSM y microcontroladores 8051. En caso de robo, se puede conectar un módem GSM al microcontrolador para enviar un SMS al operador.

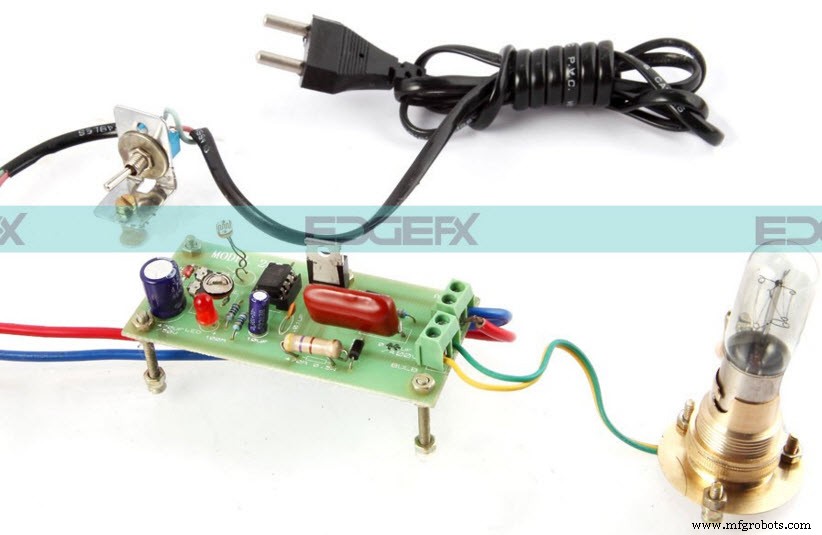

Interruptor de iluminación del atardecer al amanecer

El proyecto de interruptor de iluminación del anochecer al amanecer se usa donde la luz continuará encendida solo desde el amanecer hasta el atardecer (anochecer hasta el amanecer).

Hoy en día, el costo de la electricidad es muy alto y es recomendable utilizarla con cuidado. Las aplicaciones de este proyecto incluyen principalmente donde se requiere más electricidad durante la noche como carreteras, complejos, colegios, parques e industrias. El sistema propuesto da una solución para estas aplicaciones y automáticamente las luces se encenderán al atardecer y se apagarán al amanecer. Por lo tanto, también se excluye la conservación del dinero, la energía y la interferencia humana.

Este proyecto utiliza un LDR que detecta el cambio en la intensidad de la luz y también o / p cambia en consecuencia. El o / p de la resistencia dependiente de la luz se alimenta a un temporizador IC 555 en modo astable, que enciende la luz durante el atardecer y se apaga durante el amanecer. Aquí el temporizador 555 se usa para controlar la carga usando un TRIAC

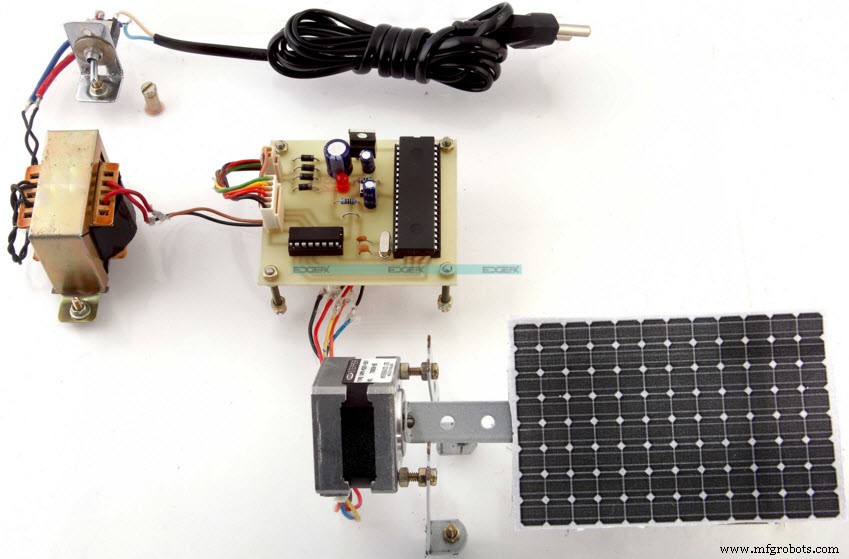

Panel solar de seguimiento solar programado por tiempo

Este proyecto utiliza un panel solar que se fija a un motor paso a paso para rastrear el sol de modo que la luz solar total incida sobre el panel solar en cualquier momento del día. Esto se compara mejor con el método de detección de luz que no siempre es correcto.

El panel solar que se utiliza para convertir la energía solar en energía eléctrica es muy famoso, pero debido al movimiento del sol de este a oeste, es posible que el panel solar no pueda producir energía ideal. Para superar este problema, este proyecto se implementa para rastrear el sol usando un panel solar.

El movimiento del panel solar se realiza conectando un motor paso a paso para que el panel mantenga su cara siempre vertical al sol para producir la máxima energía. Esto se logra mediante el uso de un microcontrolador preprogramado para enviar pulsos escalonados en pausas de tiempo periódicas durante 12 horas para que el motor cambie el panel montado. Aquí el panel solar gira en una dirección y luego vuelve al punto de inicio.

Este proyecto utiliza un microcontrolador de la familia 8051 y el motor está motivado por una interfaz con un circuito integrado, ya que el microcontrolador no es capaz de controlar los requisitos de potencia del motor. Además, este proyecto se puede desarrollar utilizando un reloj en tiempo real para rastrear el sol. Esto ayuda a mantener la posición necesaria del panel solar incluso si se interrumpe la energía durante algún tiempo.

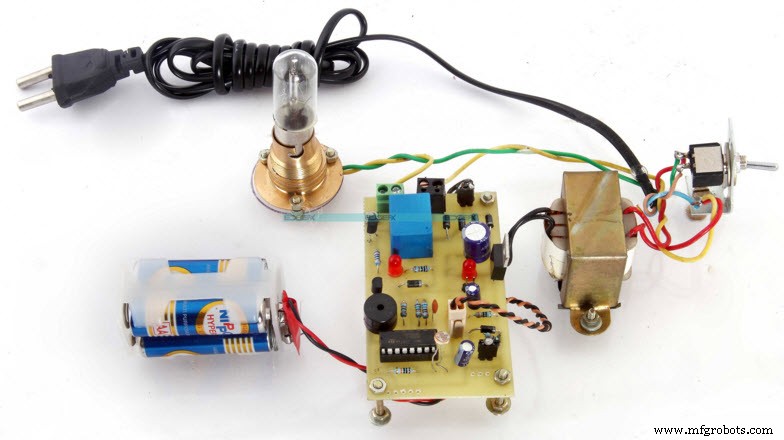

Sistema de alarma de seguridad por sensor fotoeléctrico

Este proyecto se utiliza para evitar robos en áreas públicas como bancos, joyerías, centros comerciales, etc. Este proyecto utiliza una disposición de fotosensores y un sensor que depende de la luz que detecta la intensidad de enciende y produce una alarma para representar un robo y también enciende las luces.

Cuando la luz incide sobre el LDR, su resistencia disminuye extremadamente, lo que provoca una alarma para alertar al operador. Este proyecto es adecuado para brindar seguridad a las áreas públicas. El circuito de este sistema de seguridad se coloca en el casillero o caja de efectivo de tal manera que, cuando el ladrón abre el casillero y usando una linterna encuentra las cosas de valor. Cuando la luz cae sobre el LDR, da una indicación al contador de ondulación.

Además, este proyecto se puede desarrollar utilizando una tecnología GSM y también un microcontrolador. En caso de robo, se puede conectar un módem GSM al microcontrolador para enviar un SMS al operador.

Lista de proyectos LDR para estudiantes de ingeniería

La lista de ideas de proyectos LDR para estudiantes de ingeniería se enumera a continuación.

1. Detector de luz basado en LDR
2. Seguidor solar usando LDR automáticamente
3. Detector de luz basado en amplificador operacional y LDR
4. Portalámparas inteligente con LDR
5. Detector de luz basado en LDR y transistores
6. Detección de oscuridad basada en LDR
7. Pocket Synth basado en LDR
8. Circuito de lámpara basado en LDR para patio trasero
9. Prueba de IoT de Mbed usando LDR
10. Iluminación LED en acuarios con LDR
11. bote basado en LDR
12. Piano láser con LDR
13. Protector de batería de lámpara de emergencia
14. Circuito del interruptor de luz para estacionamiento automático con LDR
15. Circuito de lámpara de puerta con LDR
16. MicroSynth usando LDR
17. Luz de garaje basada en LDR
18. Sensor Stick basado en LDR
19. Interruptor de electrodomésticos controlado por gestos con la mano mediante LDR
20. Monitoreo del medio ambiente basado en LDR
21. Circuito de alarma para refrigerador con LDR
22. Control de la luz de la calle mediante LDR
23. Mini circuito de luz LED de emergencia
24. Starburst usando LDR
25. Circuito de luces solares en el jardín exterior
26. LED parpadeante con LDR
27. Circuito de interruptor de luz de poste usando LDR
28. Lámpara de escritorio para PC con LDR
29. Estabilizador de voltaje basado en LDR
30. Circuito de sirena activado por luz
31. Circuito de relé operado a través de luz
32. Interruptor activado a través de la luz usando LDR
33. Circuito del cargador usando LDR
34. Circuito automático de alumbrado público con LDR
35. Luz de césped automática basada en LDR
36. Circuito de alarma para luz usando LDR
37. Circuito de luces LED para Navidad con LDR
38. Diseño de luxómetro usando LDR
39. Circuito del sensor de luz usando LDR y Arduino
40. Desvanecimiento de LED con Arduino Uno y LDR
41. Circuito de control de brillo LED con LDR y componentes pasivos
42. Sensor LDR con Arduino Uno
43. Contador de visitantes usando LDR
44. Lámpara automática de noche basada en LDR
45. Circuito detector de oscuridad y sensor de luz basado en transistores y LDR
46. Variación actual basada en LDR
47. Control de alumbrado público basado en LDR y relés
48. Circuito de conmutador inalámbrico basado en CD4027 y LDR
49. Sistema de seguridad controlado por un ojo electrónico usando LDR
50. Contador de objetos digitales usando LDR
51. Circuito de valla para luz a través de alarma
52. Vela electrónica inteligente basada en LDR
53. Arduino Mood Light controlado por teléfono inteligente a través de alarma
54. Osciloscopio en tiempo real basado en LDR y Arduino
55. Control automático de intensidad del LED de encendido con LDR y Arduino
56. Circuito del dispositivo de iluminación con ojo de cerradura simple
57. Lámpara de mezcla de colores con Arduino, LDR y LED RGB
58. Sensor de luz Arduino basado en LDR
59. Luz de emergencia con Raspberry Pi con oscuridad y detección de línea de alimentación de CA apagada
60. Panel solar de seguimiento solar con Arduino
61. Circuito de alarma para seguridad láser usando LDR
62. Medición de la intensidad de la luz basada en microcontroladores LDR y AVR
63. Circuito indicador para luz y oscuridad con LDR
64. Detección de oscuridad basada en temporizador 555 y LDR
65. Luz de escalera usando LDR automáticamente
66. Detector de oscuridad con LDR y 555 Timer IC
67. Un diseño de sistema de control de luz inteligente y eficiente
68. Indicador de fusible y falla de energía usando LDR
69. LED blancos y Twi-light basados ​​en LDR
70. Contador de electrónica con LDR
71. Protector de puerta con LDR
72. Alarma de incendio basada en LDR y termistor
73. Luz intermitente basada en el interruptor crepuscular
74. Contador de interrupciones usando IR y LDR
75. Control basado en LDR de motor dual en robots
76. Lámpara Sunset basada en LDR

Se trata de proyectos LDR para estudiantes de ingeniería. Además, cualquier ayuda técnica con respecto a este tema o ideas de proyectos eléctricos y electrónicos nuevos, puede enviar comentarios publicando sus consultas en la sección de comentarios a continuación. Aquí hay una pregunta para usted, ¿cuáles son las aplicaciones del sensor LDR?
