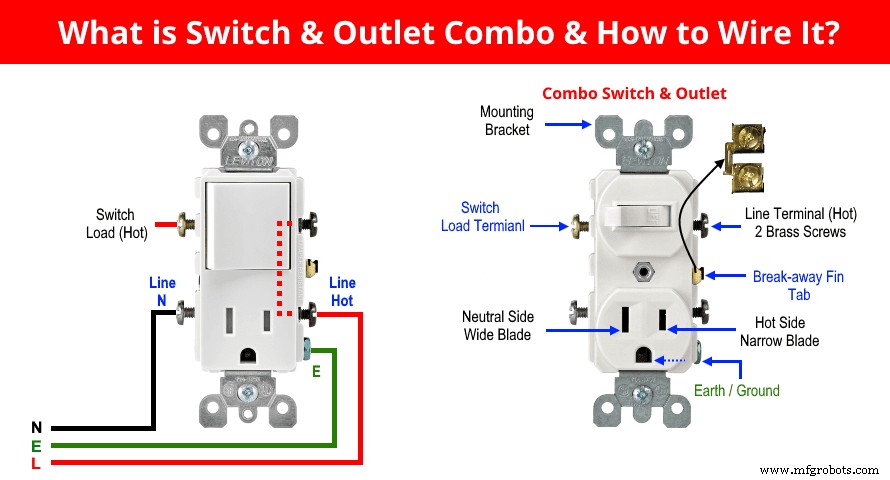

¿Qué es un interruptor combinado/dispositivo de salida y cómo conectarlo?

Un dispositivo combinado es la combinación de un interruptor y un tomacorriente en la misma caja. El interruptor incorporado se puede cablear para controlar el receptáculo en la caja del gabinete. El interruptor también se puede conectar a través de un cable de puente donde el interruptor controlará un punto de carga adicional, como un punto de iluminación.

Antes de instalar el cableado de un dispositivo combinado, se deben conocer las diferencias básicas entre Combo GFCI y Combo switch outlet. Hay una lengüeta de aleta separable intacta en los terminales de línea del interruptor combinado normal y el tomacorriente, mientras que no existe en el dispositivo combinado GFCI o AFCI. Además, hay botones de prueba y reinicio en el interruptor / tomacorriente combinado GFCI y un lado se puede usar como terminal de línea (fuente) y el segundo como terminales de carga, es decir, los puntos de carga que deben protegerse deben conectarse a la carga. terminales de GFCI.

• Publicación relacionada: ¿Cómo cablear un interruptor de luz piloto?

En el dispositivo combinado Switch and Outlet, la hoja angosta es para Línea (Viva) y la hoja más ancha es para Neutral. Hay una lengüeta de aleta de vía de ruptura intacta en el lado de la línea (vivo) que se puede quitar si se necesita un interruptor para controlar una carga adicional; de lo contrario, se puede agregar un cable de puente entre la terminal de carga del interruptor y la terminal de línea inferior (mientras se quita la ruptura lengüeta de la aleta), por lo tanto, controlará la toma de corriente en la caja del gabinete.

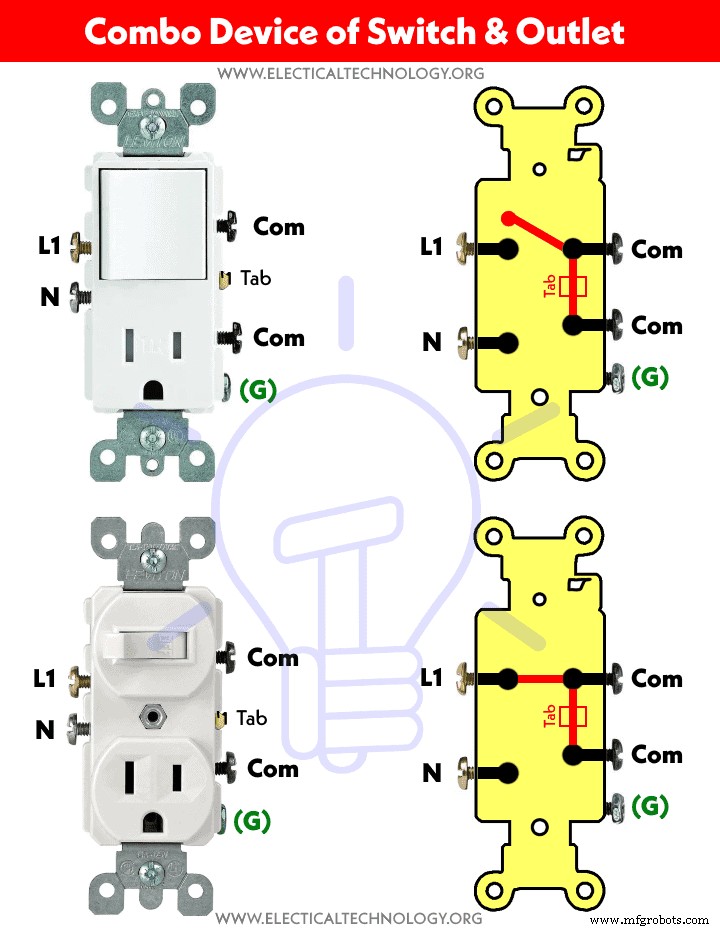

El siguiente diagrama muestra las operaciones de trabajo de una combinación de dos interruptores y dispositivos de salida.

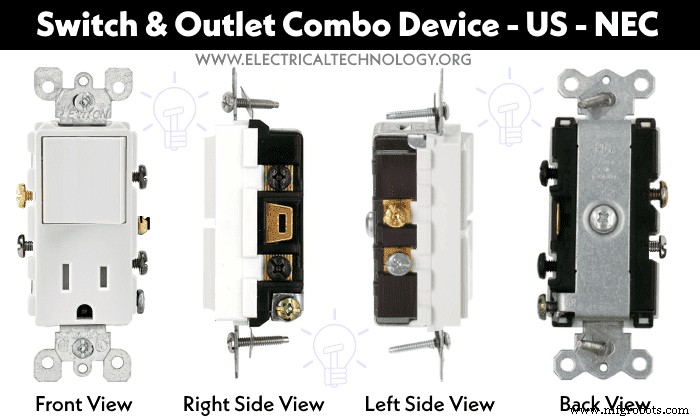

Las siguientes figuras muestran las diferentes vistas de un interruptor combinado y un dispositivo de salida.

En los tutoriales de cableado de hoy, mostraremos cómo cablear e instalar un interruptor combinado y un dispositivo de toma de corriente en áreas residenciales para controlar el punto de iluminación, agregando una toma de corriente al dispositivo combinado existente , conectando el interruptor y el tomacorriente de diferentes fuentes, agregando un interruptor/tomacorriente combinado protegido por GFCI y usa el interruptor en el dispositivo combinado para controlar el tomacorriente en él.

• Publicación relacionada: ¿Cómo cablear un receptáculo de salida? Diagramas de cableado de tomas de corriente

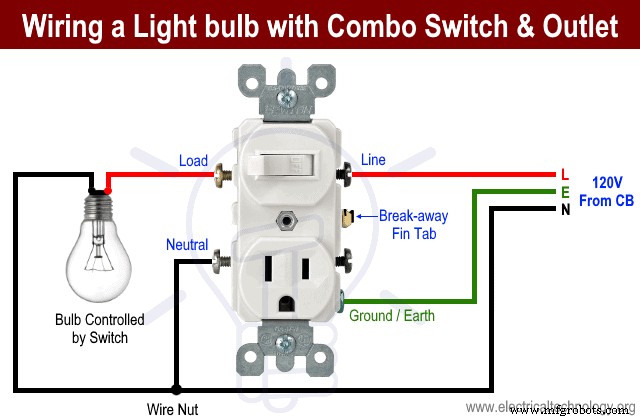

Cableado de una bombilla con interruptor combinado y tomacorriente

En este diagrama de cableado simple, el interruptor combinado y el tomacorriente están conectados al suministro de CA de 120 V a través de CB. La lengüeta de la aleta separable está intacta, por lo tanto, la línea (caliente) está conectada al (único) terminal de latón en el lado de la línea. El neutro está conectado al terminal plateado neutro. El terminal de latón de carga del interruptor y el neutro están conectados a la bombilla.

De esta manera, el interruptor incorporado controla el punto de iluminación y la toma de corriente se puede usar para otras cargas y se puede conectar a través de enchufes.

Además, no olvide realizar las conexiones a tierra y a tierra adecuadas de acuerdo con los códigos de área locales.

Cableado relacionado:

• ¿Cómo cablear un tomacorriente GFCI? – Diagramas de circuito de cableado GFCI
• ¿Cómo cablear un tomacorriente AFCI? – Diagramas de circuitos de cableado AFCI

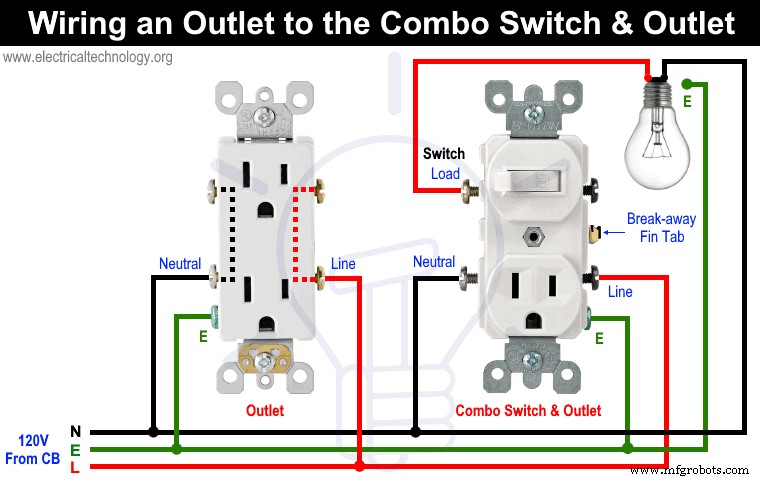

Cableado de un tomacorriente al interruptor combinado y al tomacorriente

En este diagrama de cableado, el interruptor integrado en el dispositivo combinado controla un punto de iluminación, mientras que el tomacorriente se puede usar para otras cargas. Para agregar una salida adicional al dispositivo combinado, simplemente conecte los terminales de línea, neutro y tierra como se muestra en la figura a continuación. Use tuercas para alambre apretadas para las uniones de cables y alambres.

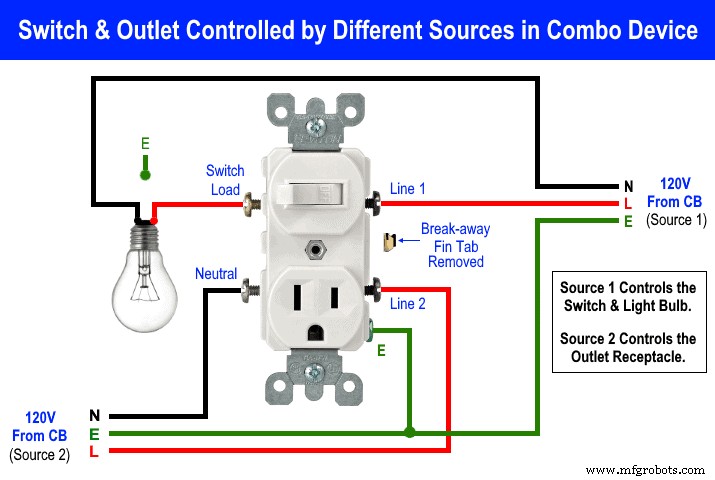

Dispositivo combinado de cableado donde el interruptor y la toma de corriente están controlados por diferentes fuentes

En este diagrama de cableado, el interruptor incorporado está controlado por una fuente separada (es decir, cables de diferentes CB) mientras que el tomacorriente está conectado a la segunda fuente. Para hacer esto, simplemente retire la aleta separable entre los terminales de línea y conecte el terminal superior a la fuente uno y el terminal de línea inferior a la fuente dos.

El neutro inferior debe conectarse al cable neutro de la fuente dos y la carga del interruptor debe conectarse al punto de carga, es decir, ventilador, bombilla, etc.

Tenga en cuenta que si la lengüeta de la aleta desprendible no está disponible en su dispositivo de tomacorriente combinado existente o nuevo, entonces este tipo de conexión de cableado no es posible.

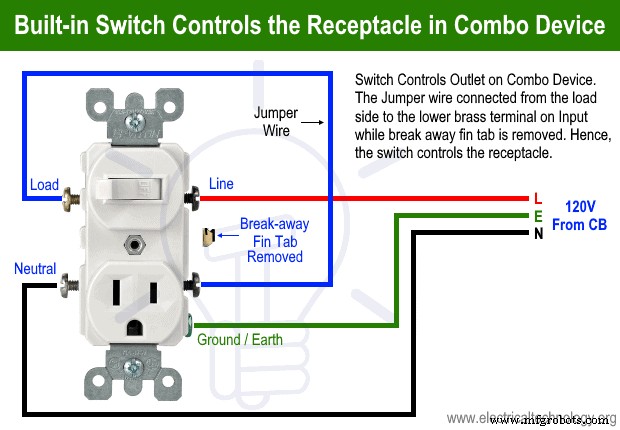

Dispositivo combinado de cableado donde el interruptor incorporado controla el receptáculo

En esta conexión de cableado, el interruptor incorporado controla la salida del receptáculo en la caja del dispositivo combinado. Para hacer este cableado, simplemente retire la lengüeta de la aleta separable entre dos terminales calientes (lado caliente). Ahora, tome un cable de puente y conéctelo entre el terminal de carga del interruptor y el terminal vivo inferior en el lado de la línea (como se muestra en la figura a continuación). Finalmente, conecte el cable neutro y de tierra como se muestra en la fig.

De esta manera, el interruptor incorporado controla las operaciones de ENCENDIDO/APAGADO del receptáculo en el dispositivo combinado. Tenga en cuenta que si no hay una lengüeta de aleta separable entre dos terminales de línea, no es posible realizar esta conexión.

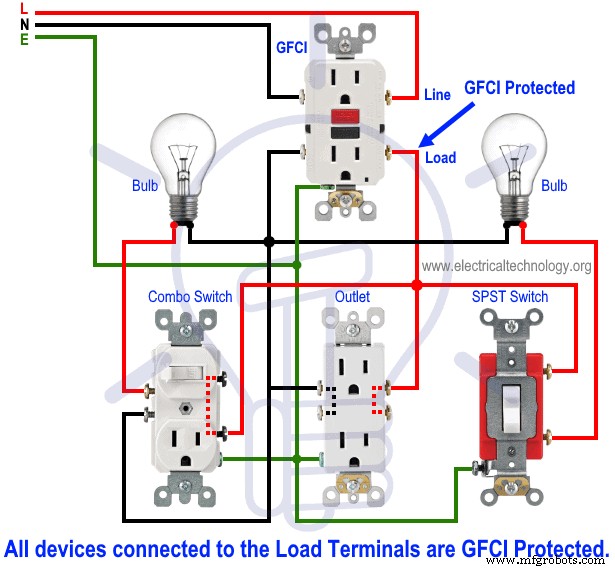

Cableado de un interruptor y tomacorriente combinados protegidos por GFCI

Como se discutió en la publicación anterior aquí, cualquier tomacorriente, interruptor y dispositivo combinado conectado al lado de carga de un GFCI está protegido contra fallas a tierra.

Como se muestra en el siguiente diagrama de cableado, el interruptor combinado y el tomacorriente, el tomacorriente ordinario y el interruptor están conectados al lado de carga del GFCI, por lo tanto, todos ellos están protegidos por GFCI.

Tenga en cuenta que si conectamos todos estos receptáculos e interruptores al lado de la línea del GFCI, no estarán protegidos por GFCI en absoluto.

Publicaciones relacionadas:¿Cómo cablear un interruptor combinado de 3 vías y un tomacorriente con conexión a tierra?

Información general sobre tomas eléctricas:

Nota:Hemos usado rojo para caliente, negro para neutral y verde para tierra solo con fines ilustrativos. Siga los códigos de colores de cableado de su propia área de acuerdo con NEC, IEC, etc.

• Utilice cables de calibre 14 y 12 para disyuntores de 15 A y 20 A.
• 15A y 20A GFCI se pueden instalar solo en interruptores automáticos de 15-20A y 20A (no 15 y 30A) respectivamente.
• Los tornillos de latón deben conectarse al cable vivo (línea, vivo o de fase) (negro, marrón o rojo).
• Los tornillos plateados deben conectarse al cable neutro (blanco o azul)
• El tornillo verde debe conectarse al cable de tierra/tierra (verde/amarillo o desnudo)
• Si no hay tornillos codificados por colores en los tomacorrientes, consulte el manual del usuario o comuníquese con un electricista autorizado.
• No se requiere cable neutro en el cableado de salidas de 240 V.
• Si hay cuatro puntas en un tomacorriente, entonces se necesita un cable neutro y cuatro cables del disyuntor deben conectarse al tomacorriente, es decir, 2 líneas vivas como (Línea 1 y Línea 2), un cable neutro y de tierra.
• Use el voltaje y la clasificación de amperaje adecuados del interruptor con el tamaño de cable adecuado y el MCB del tamaño adecuado según la clasificación de carga.

Precauciones:

• Apague el disyuntor principal para asegurarse de que la fuente de alimentación esté APAGADA antes de cablear una toma de corriente.
• Comuníquese con el electricista autorizado y con licencia para la instalación del tomacorriente si no está seguro acerca de los diagramas de cableado.
• El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba cualquier circuito en un formato incorrecto. ¡Así que por favor! Tenga cuidado porque todo se trata de electricidad y la electricidad es demasiado peligrosa.
