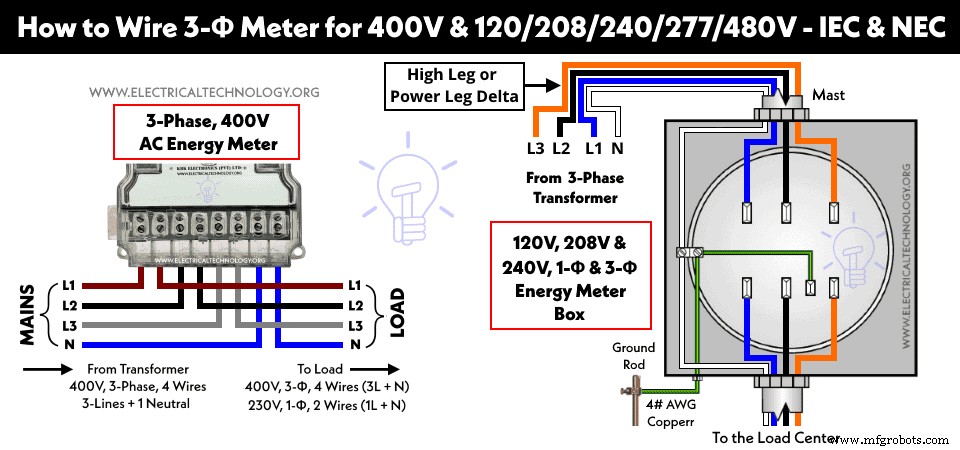

¿Cómo cablear un medidor trifásico? 400 V y 120/208/240/277/347/480/600 V:IEC y NEC

Instalación de Medidor de Energía Trifásico | Medidor eléctrico de 3 Φ y 4 hilos 400 V y 120 V/208 V/240 V/277 V/347/480 y 600 V CA Suministro y servicio de red

(Desde la fuente de alimentación hasta el tablero de distribución principal (MDB) y los centros de carga según NEC e IEC)

En los siguientes tutoriales de instalación de medidores paso a paso, mostraremos cómo cablear un medidor eléctrico trifásico para 400 V CA para 3-Φ y 1-Φ Suministro de 230 V (Reino Unido, UE según IEC) e instalación de 120 V, 208 V, 240 V, 277 V y 480 V monofásicos y trifásicos (EE. UU. según NEC) para instalación de servicio de red existente o nueva.

Para obtener ilustraciones claras y generales, hemos utilizado los colores ROJO, Amarillo y Azul para el cable de Fase, Línea o Vivo, mientras que el color NEGRO muestra el cable Neutro. Las versiones codificadas por colores también se incluyen para los colores de cableado IEC y NEC.

• Publicación relacionada:¿Cómo cablear un medidor de kWh monofásico? 120 V/240 V y 230 V CA:NEC e IEC

Haga clic en la imagen para ampliar

Advertencia :Estos ejemplos muestran la disposición y el cableado genérico más utilizados para la instalación de medidores eléctricos en el Reino Unido, la UE, India, Pakistán, Sudáfrica, los Emiratos Árabes Unidos y otros países siguientes de la IEC (Comisión Electrotécnica Internacional). La misma regla se aplica a NEC (Códigos Eléctricos Nacionales) en los EE. UU. y Canadá. Puede haber algunas variaciones según las áreas específicas, los diseños de medidores (electrónica inteligente o electromecánica) y los sistemas de suministro. La configuración puede ser diferente en otros tipos de kWh o medidores de energía eléctrica en diferentes lugares del mundo. Para una seguridad adecuada. Póngase en contacto con el proveedor de suministro y servicios para confirmar el tipo de conexión antes de la instalación del cableado eléctrico.

Recuerde que hacer su propio trabajo eléctrico es peligroso e ilegal en algunos casos. Póngase en contacto con el electricista matriculado o el proveedor de suministro de energía eléctrica antes de practicar cualquier cambio/modificación en las conexiones del cableado eléctrico. Además, es necesario obtener las licencias necesarias y la aprobación de la autoridad local antes de realizar la instalación del servicio existente o nuevo.

Cuidado: No haga contacto con herramientas metálicas en los terminales de tornillo si el circuito está vivo, especialmente en el caso de medidores de 230 V y 400 V (IEC), ya que los tornillos del bloque de terminales no están aislados.

El autor no será responsable de pérdidas, lesiones o daños derivados de la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Tenga cuidado porque todo se trata de electricidad y la electricidad es demasiado peligrosa.

Cableado de medidor trifásico para 400 V CA – (Reino Unido y UE) – CEI

En el Reino Unido, la UE, Asia y los siguientes países de IEC, el suministro trifásico de 400 V CA se proporciona mediante sistemas de cuatro cables (tres números de fases (líneas) y neutro) desde el Transformador trifásico de 400/230 V a la caja de medidores y luego al tablero de distribución principal en los edificios residenciales.

Lo bueno es que puede obtener un suministro monofásico de 230 V desde los puntos de carga de un medidor trifásico. Todo lo que necesita es solo un cable de una fase y un neutro. Si necesita 400 V trifásicos, se necesitan las tres líneas y el neutro (opcional) para hacer funcionar los circuitos trifásicos, como 3-Φ, motores de inducción, etc.

El gobierno del Reino Unido exige ahora que se utilicen medidores eléctricos inteligentes y digitales en lugar de medidores de kWh electromecánicos analógicos.

Es bueno saberlo:un medidor eléctrico también se conoce como medidor de energía, medidor de kWh o medidor de kilovatios-hora y se utiliza para leer y registrar la energía utilizada y el consumo de energía. en kilovatios-hora.

Instalación de medidor de kWh trifásico (medidor de energía trifásico, 4 hilos, 400 V CA)

1. En primer lugar, asegúrese de desconectar la alimentación principal antes de trabajar en instalaciones eléctricas.
2. Comenzando desde el lado izquierdo para PRINCIPAL, conecte el primer cable de fase (línea) entrante (del transformador) a la primera ranura del medidor (principal).
3. Conecte el segundo cable de fase entrante en la tercera ranura
4. Conecte el tercer cable de fase de entrada en la quinta ranura.
5. Conecte el cable neutro (N) entrante a la séptima ranura del medidor.
6. En el lado de carga, conecte el neutro de salida en la octava ranura.
7. Ahora conecte los cables trifásicos salientes restantes en las ranuras 2, 4 y 6 respectivamente y conéctelos al tablero de distribución como se muestra en la fig.

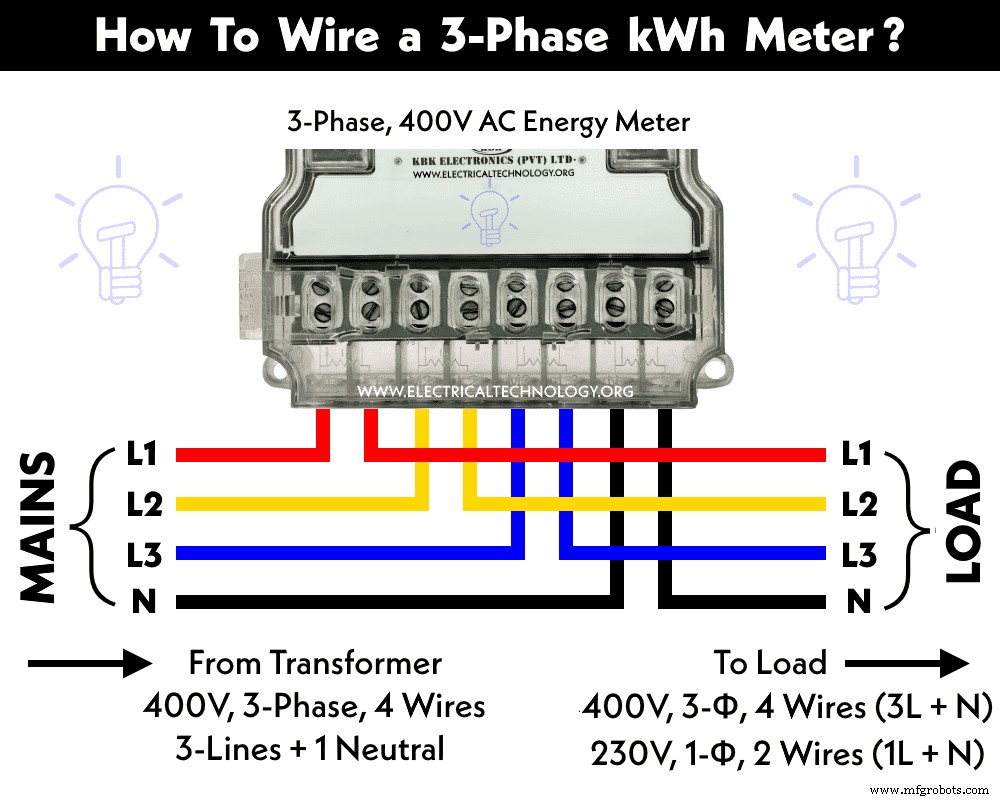

A continuación se muestra el diagrama de conexión básico para la instalación de un trifásico , 4- Cables, Y-400V ) contador de kWh (medidor de energía digital o analógico ) desde el suministro de 400 VCA hasta el tablero de distribución principal de la casa.

Se sugiere instalar el medidor verticalmente en su línea central. Después de colocar los tornillos, etc., asegúrese de cerrar las ventanas de seguridad. Puede encender el interruptor de alimentación principal después de aislar con éxito la caja del medidor trifásico para verificar si todo funciona como se espera.

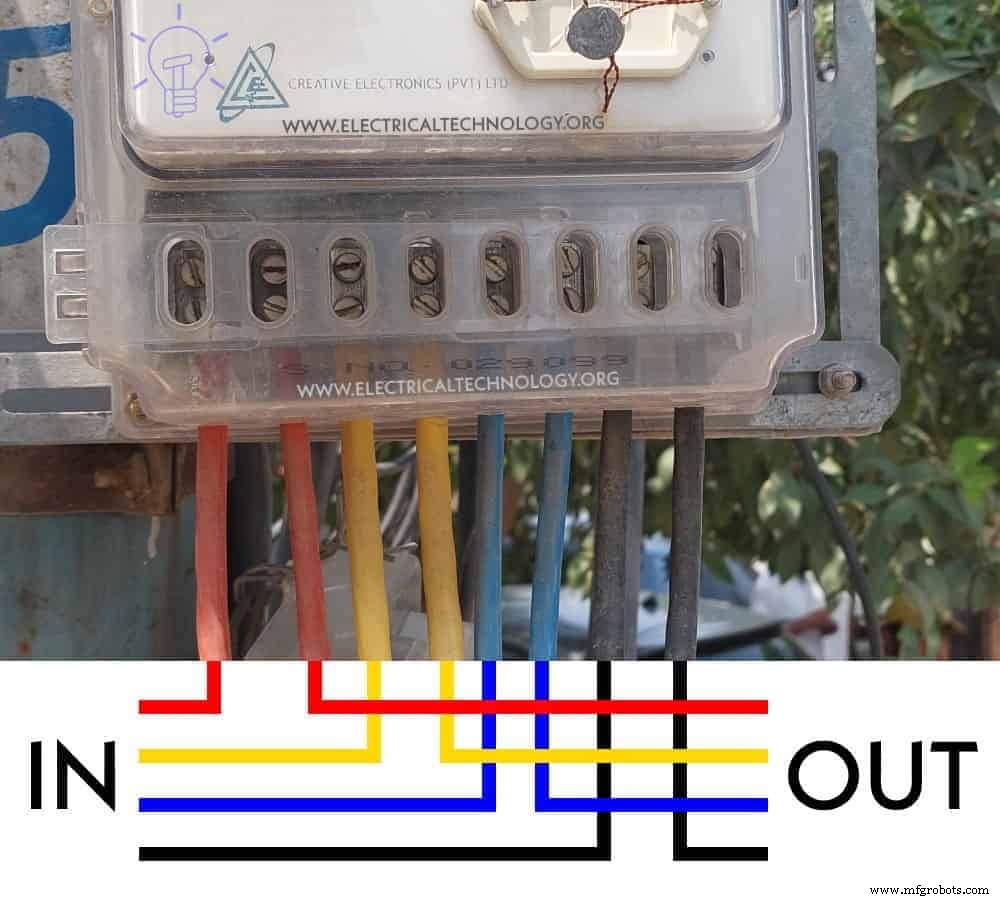

Aquí hay otro medidor de energía trifásico operativo de la vida real que se instaló en el poste principal de servicios públicos cerca de las unidades de consumo.

En las figuras y diagramas anteriores:

• R_IN , Y_EN &B_IN =Entradas trifásicas o vivas (líneas) desde el transformador trifásico (R Ed, Y amarillo, B luz)
• R_FUERA , Y_FUERA &B_FUERA =Tres fases salientes o activas (líneas) como una carga al tablero de distribución principal de la casa.
• N_IN =  Neutro entrante del transformador.
• N_UOT =Neutro saliente al cuadro de distribución.

Requisito para la instalación de un medidor trifásico de 400 V

• Debe contactar e informar a los proveedores de electricidad antes de cualquier tipo de instalación/modificación del servicio o cableado de un medidor.
• Debe utilizar cables de PVC de un solo núcleo y doble aislamiento para todas las fases.
• Utilice la marca adecuada para todos los cables de fase, como "L1", "L2", "L3" y "N", respectivamente.
• Debe proporcionarse un espacio libre de 900 mm de ancho en el caso de medidores eléctricos y paneles de baja tensión y aparamenta con una clasificación de +100 amperios.
• Utilice un mínimo de 4 mm ² (alambre de cobre trenzado) entre la unidad de consumo y el medidor eléctrico o según la capacidad de carga.
• Las colas del medidor (cables que se usan para conectar su medidor al corte o al interruptor principal) deben tener doble aislamiento de 25 mm y terminar correctamente en las ranuras del medidor.
• Las colas del medidor deben ser lo más cortas posible, o al menos, la longitud de las colas del medidor desde el corte a través del equipo de medición hasta la unidad de consumo) siempre debe ser de no más de 3 metros de cable (más en BS7671 Reg 434.2.1).
• Tendrá que ponerse en contacto con un electricista certificado para conectar los cables del tablero de distribución al medidor de electricidad. La electricidad será proporcionada más tarde por los proveedores de servicios de energía mostrándoles el certificado BS7671 firmado por su electricista.
• La caja del medidor debe instalarse en el lado externo de la pared, a la que se puede acceder fácilmente desde el frente y es poco probable que se dañe.
• No debe haber un medidor de gas, teléfono y otros equipos de servicios públicos encima o debajo de la caja del medidor eléctrico.
• El gabinete del medidor (montado en superficie o empotrado) aprobado por las redes eléctricas del Reino Unido se puede usar según las pautas y los códigos adecuados.

Se debe instalar un palo de hockey de 38 mm (tubo preformado) con el gabinete del medidor de acuerdo con las siguientes especificaciones mínimas.

• Gabinete de contadores desde el nivel del suelo:  600 mm mínimo y 1100 mm máximo
• Colas de medidor: 25 mm
• Espacio desde el frente del gabinete: Mín. 1000 mm
• Palo de hockey (tubo preformado): 38 mm (mínimo 1450 mm de alto y 310 mm de largo) y 500 mm de profundidad mínima en el jardín.
• Agujero de acceso al cable: 20/30 mm

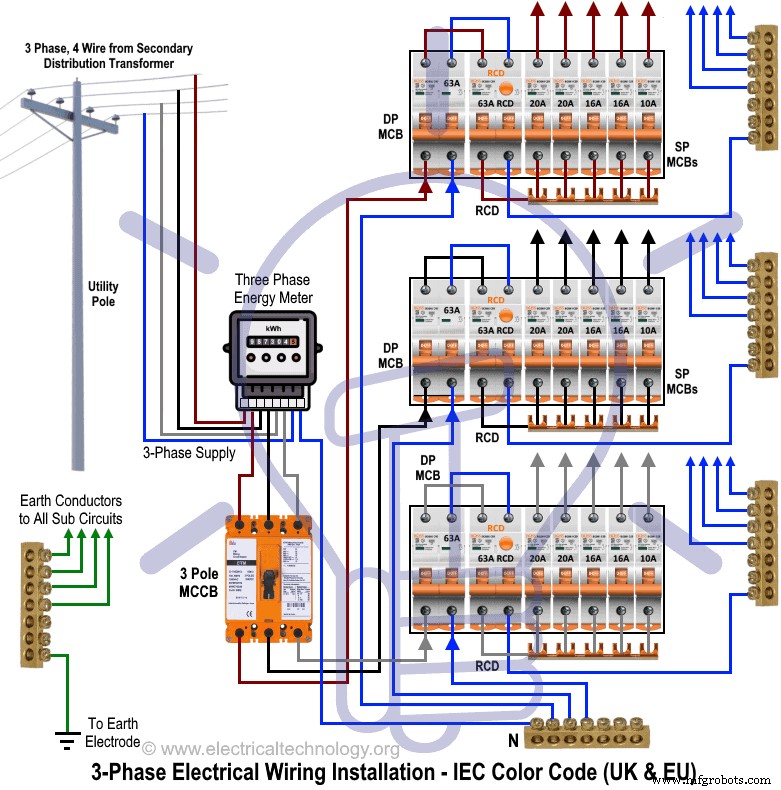

El cableado general del medidor trifásico (codificado por colores IEC) desde la fuente de alimentación de la red hasta el tablero de distribución principal se verá así.

Cableado de medidor trifásico para diferentes niveles de voltajes – EE. UU. – NEC

La historia es totalmente diferente en América del Norte en comparación con el Reino Unido, la UE y el resto del mundo. Por ejemplo, los niveles de voltaje monofásico y trifásico en los EE. UU. - NEC son diferentes en comparación con los siguientes países de IEC, como el nivel de voltajes monofásicos comunes que son 120 V, 240 V. Además, los niveles de voltaje monofásico y trifásico de 120 V, 208 V, 240 V, 277 V y 480 V están disponibles en el transformador montado en poste de servicios públicos de 7200 V.

El nivel de voltajes trifásicos en los EE. UU. es el siguiente:

• 240 V, trifásico, 4 cables (triángulo de ramal alto) entre tres cables vivos (línea) y tierra.
• 208 V, trifásico, 4 cables:entre tres cables activos (línea) y tierra.
• 480 V, trifásico, 4-5 cables:entre tres cables vivos (línea) + neutro y tierra.
• 600 V, trifásico, 4 hilos:entre tres hilos vivos (línea) + tierra.

En las siguientes secciones, mostraremos cómo cablear un medidor eléctrico para 240 V, trifásico, 208 V trifásico, 480 V trifásico y 600 V trifásico según NEC.

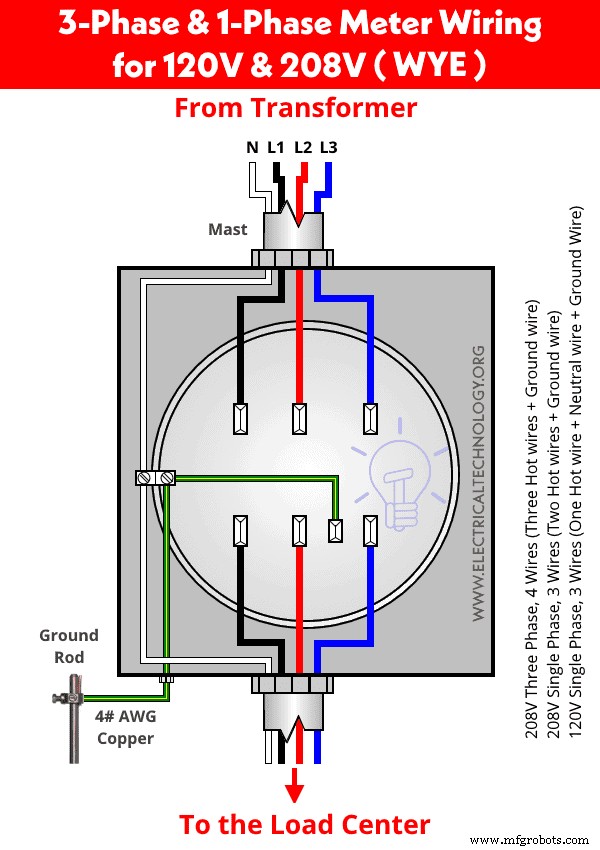

¿Cómo cablear un medidor eléctrico de 120 V y 208 V (en estrella) de 1 Φ y 3 Φ?

Veamos cómo cablear un medidor de energía trifásico, de 4 hilos, de 120 V y 208 V CA.

1. En primer lugar, asegúrese de desconectar la fuente de alimentación principal antes de trabajar en las instalaciones eléctricas.
2. Conecte las tres líneas entrantes (L1, L2 y L3) del transformador como cable "VIVO" a las lengüetas superiores (colores negro, rojo y azul).
3. Conecte las tres líneas salientes (L1, L2 y L3) como cable "VIVO" (hacia el lado de la carga) desde las lengüetas inferiores hasta el centro de carga o el interruptor principal de la caja del panel ( Colores negro, rojo y azul).
4. Puede conectar el neutro a la lengüeta central izquierda etiquetada como (G &N) si es necesario de acuerdo con el diseño. Simplemente conecte las líneas del lado de la carga (cables activos) y los cables neutros a la caja de interruptores principal.
5. Conecte el cable de tierra al terminal pequeño (ubicado a la izquierda de la línea número 3). Si no hay Neutro en la caja de terminales, la tierra todavía está conectada a este punto.
6. Puede usar un mínimo de #10AWG (cobre) o #8 AWG (aluminio) para los circuitos de 120 V (consulte los detalles a continuación).
7. Se sugiere cable de cobre #4 AWG (American Wire Gauge) para la conexión a tierra (tierra de protección).
8. Ahora instale y fije con cuidado el medidor en la caja del medidor (es decir, 7 puntas de medidor a 7 mordazas en el gabinete de la caja del medidor).

A partir de esta configuración de líneas de servicio, los siguientes voltajes 1-P y 3-P están disponibles de la siguiente manera.

Trifásico:

• 208 V:trifásico, 4 hilos (3 hilos vivos + tierra)

Monofásico:

• 208 V:monofásico, 3 hilos (2 hilos vivos + hilos de tierra)
• 120 V:monofásico, 3 hilos (2 hilos vivos + neutro + tierra)

Nota:si el cable neutro no está disponible en la caja del medidor, entonces solo hay 208 V disponibles. Si hay cables neutros, tanto 120 V como 208 V están disponibles para la caja del panel, es decir,

• Neutral Disponible: Ambos 208V y 120V están disponibles
• Neutro no disponible: Solo 208V está disponible

Precaución: Si las líneas no están conectadas correctamente al gabinete del medidor, o si las puntas del medidor no están bien fijadas en las lengüetas, no leerá la lectura de kWh y es posible que no pueda hacer cálculos de facturas de electricidad en función del consumo de energía. Además, la conexión incorrecta del medidor puede disparar el interruptor o puede causar un destello, daño al medidor o incluso lesiones graves con un incendio peligroso.

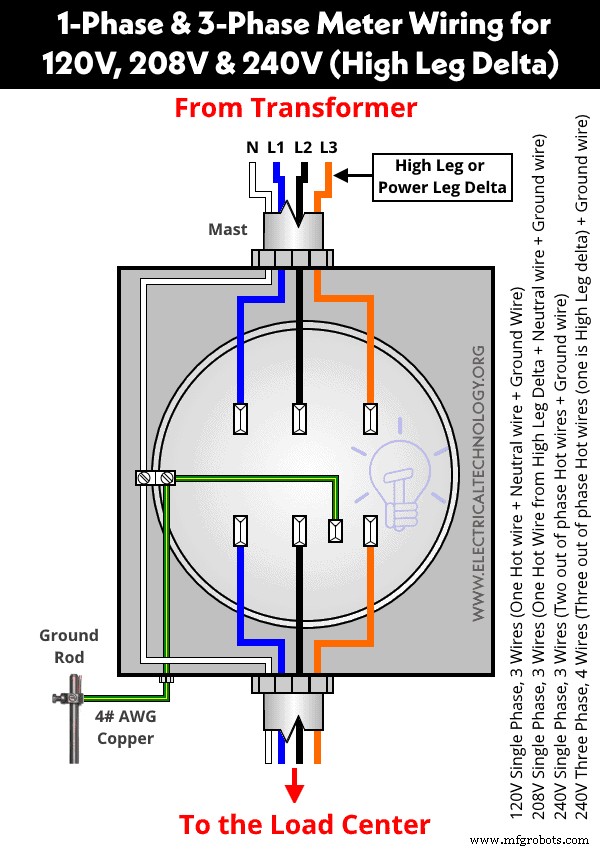

Cómo cablear 120 V, 208 V y 240 V (delta de ramal alto) para 3-Φ y 1-Φ ¿Medidor de electricidad?

Veamos cómo cablear un medidor de electricidad monofásico y trifásico, de 4 hilos o de 3 hilos, de 120 V, 208 V y 240 V CA.

1. En primer lugar, asegúrese de desconectar la fuente de alimentación principal antes de trabajar en las instalaciones eléctricas.
2. Conecte las tres líneas entrantes (L1, L2 y L3) del transformador como cable "VIVO" a las lengüetas superiores (colores azul, negro y naranja). Tenga en cuenta que la 3ra línea (como Línea 3 ) a la derecha en color naranja es la pata de potencia (pata salvaje) o la pata alta delta y debe conectarse a los terminales a la derecha de la pata neutra.
3. Conecte las tres líneas salientes (L1, L2 y L3) como cable "VIVO" (hacia el lado de la carga) desde los terminales inferiores hasta el centro de carga o el disyuntor principal de la caja del panel ( azul, negro y naranja).
4. Puede conectar el neutro al terminal central izquierdo etiquetado como (G &N) ya que el neutro está disponible en delta de tramo alto para monofásico de 208 V.
5. Ahora conecte las líneas del lado de la carga (cables activos) y los cables neutros a la caja de interruptores principal.
6. Conecte el cable de tierra al terminal pequeño (ubicado a la izquierda de la Línea número 3). Si no hay Neutro en la caja de terminales, la tierra todavía está conectada a este punto.
7. Puede usar un mínimo de #10AWG (cobre) o #8 AWG (aluminio) para los circuitos de 120 V (consulte los detalles a continuación).
8. Se sugiere cable de cobre #4 AWG (American Wire Gauge) para la conexión a tierra (tierra de protección).

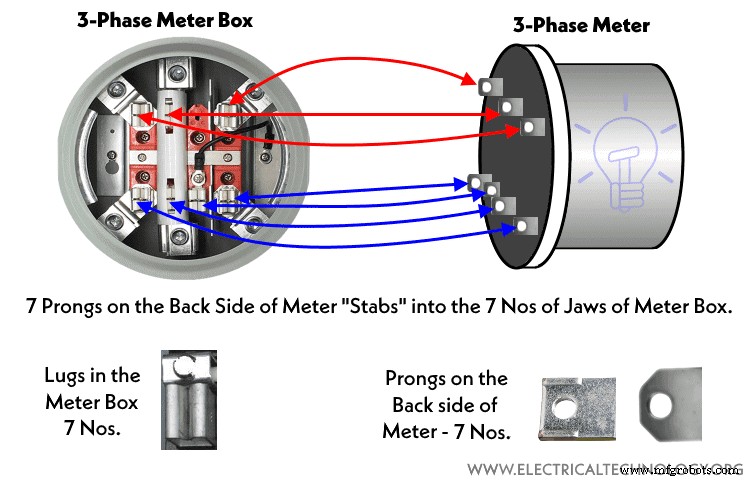

9. Ahora apuñale con cuidado y arregle el medidor con un fuerte empujón y restablezca la energía para verificar que todo esté bien y funcione correctamente. Listo.

A partir de esta configuración de líneas de servicio, los siguientes voltajes 1-P y 3-P están disponibles de la siguiente manera.

Trifásico:

• 240 V:trifásico, 4 hilos (3 hilos vivos (incluido el delta de ramal alto) + tierra)

Monofásico:

• 208 V:monofásico, 3 cables (1 cable activo (debe ser delta de ramal alto) + neutro + cable a tierra)
• 240 V:monofásico, 3 hilos (2 hilos vivos + tierra)
• 120 V:monofásico, 3 hilos (1 hilo vivo + neutro + tierra)

Nota:si el cable neutro no está disponible en la caja del medidor, entonces la monofásica de 208 V no está disponible. Si hay cables neutros, entonces 120 V, 208 V y 240 V están disponibles para la caja del panel, es decir,

• Neutral Disponible: 208V monofásico también está disponible
• Neutro no disponible: Solo 120V y 240V están disponibles

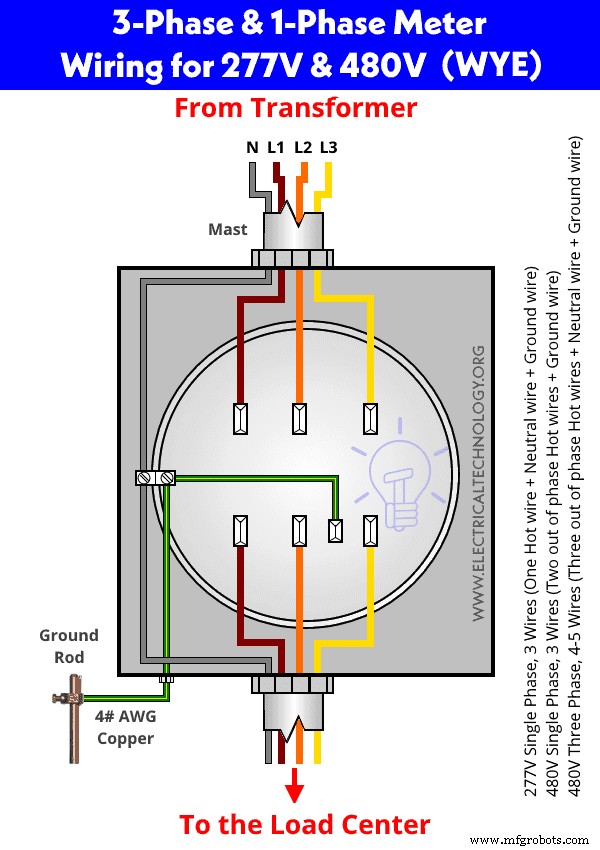

¿Cómo cablear 277 V y 480 V – (Y) medidor monofásico y trifásico?

Veamos cómo cablear un medidor de energía monofásico y trifásico, de 5 o 4 cables, de 277 V y 480 V.

1. En primer lugar, asegúrese de desconectar la fuente de alimentación principal antes de trabajar en las instalaciones eléctricas.
2. Conecte las tres líneas entrantes (L1, L2 y L3) del transformador como cables "VIVOS" a los terminales superiores (colores marrón, naranja y amarillo).
3. Conecte las tres líneas salientes (L1, L2 y L3) como cable "VIVO" (hacia el lado de la carga) desde los terminales inferiores hasta el centro de carga o el disyuntor principal de la caja del panel ( Marrón, naranja y amarillo).
4. Puedes conectar el neutro al terminal central izquierdo etiquetado como (G &N).
5. Ahora conecte las líneas del lado de la carga (cables calientes) y el cable neutro en color gris a la caja de interruptores principal.
6. Conecte el cable de tierra al terminal pequeño (ubicado a la izquierda de la línea número 3). Si no hay Neutro en la caja de terminales, la tierra todavía está conectada a este punto.
7. Puede usar un mínimo de #10AWG (cobre) o #8 AWG (aluminio) para los circuitos de 120 V (consulte los detalles a continuación).
8. Se sugiere cable de cobre #4 AWG (American Wire Gauge) para la conexión a tierra (tierra de protección).
9. Ahora apuñale con cuidado y arregle el medidor con un fuerte empujón y restablezca la energía para verificar que todo esté bien y funcione correctamente. Listo.

A partir de esta configuración de líneas de servicio, los siguientes voltajes 1-P y 3-P están disponibles de la siguiente manera.

Trifásico:

• 480 V:trifásico, 4-5 cables (3 cables vivos + neutro (si es necesario) + tierra)

Monofásico:

• 480 V:monofásico, 3 cables (2 cables activos + cable a tierra)
• 277 V:monofásico, 3 hilos (1 hilo vivo + neutro + tierra)

Nota:si el cable neutro no está disponible en la caja del medidor, entonces la monofásica de 277 V no está disponible. Si hay cables neutros, entonces 277 V y 480 V están disponibles para la caja del panel, es decir,

• Neutral Disponible: La monofásica de 277 V también está disponible
• Neutro no disponible: Solo 480 V (1-P y 3-P) está disponible

¿Cómo cablear un medidor trifásico de 600 V/347 V (estrella) y 480 V en Delta?

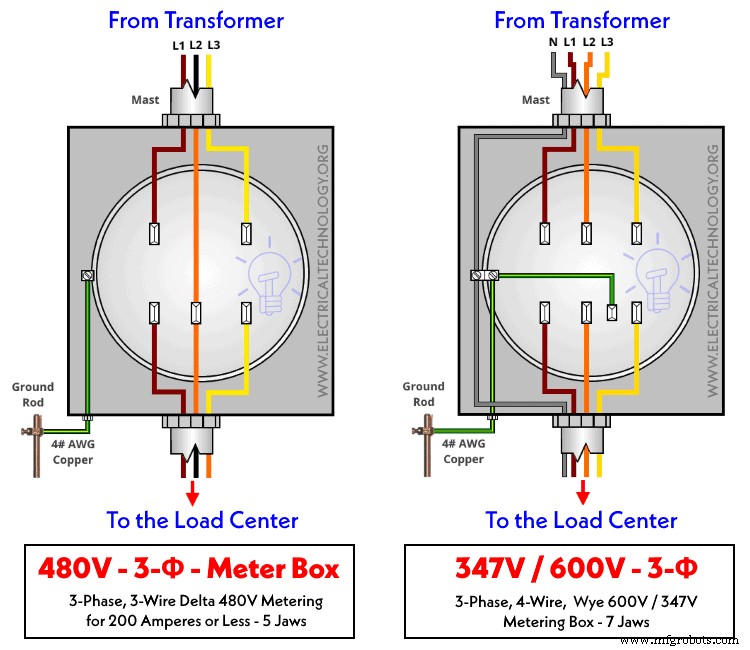

La siguiente figura muestra el cableado para dos configuraciones de la siguiente manera.

Medición Delta de 480 V (lado izquierdo)

Este es solo un cableado de medidor trifásico, es decir, no incluye un sistema monofásico ni neutro. Hay 5 mordazas en el gabinete del medidor sin Neutro, pero la conexión a tierra aún está conectada de acuerdo con el NEC.

347 V/600 V:medición en estrella (lado derecho)

El diagrama de cableado de este medidor es el mismo que para 277 V y 480 V (1-P y 3-P). Hay 7 mordazas, es decir, se incluye neutro para suministro monofásico de 347 V.

• Trifásico: 600 voltios, trifásico en tres líneas vivas + cable a tierra.
• Monofásico: 347 voltios, monofásico a través de un cable vivo + neutro + tierra.

Tamaños de cables y alambres para corriente, neutro y tierra:NEC

• Utilice un tamaño de cable adecuado en función de los circuitos de carga.
• Use #8AWG (Cobre) o #6 AWG (Aluminio) para circuitos de 240V. Para 100 amperios, puede
• Utilice AWG n.° 4 para cobre y aluminio AWG n.° 2 para líneas de servicio (tanto activas como neutras) en caso de 100 amperios.
• Para 100 amperios, puede usar 2/0 kcmil (AWG) para cobre y 4/0 kcmil para aluminio (según la tabla NEC 250.122).
• Se requiere usar un cable AWG n.° 4 como mínimo para el cable de conexión a tierra a la barra de conexión a tierra. Puede consultar el código de área local para confirmarlo.

La siguiente tabla muestra los tamaños de cable típicos del conductor de línea Miniman, el conductor neutro y el cable de tierra.

Tamaño del interruptor	Tamaños de cable típicos para caja de panel y medidor
	Ⓛ		Ⓝ		Ⓖ
	Conductor de línea		Conductor Neutro*		Cable a tierra
	Aluminio	Cobre	Aluminio	Cobre	Aluminio	Cobre
100 amperios	#2	#4	#4	#4	#6	#4
200 amperios	4/0	2/0	2/0	1/0	#2	#4

*El tamaño neutral está determinado por el cálculo de carga y la tabla NEC 250.122. Siempre verifique con sus códigos de área locales.

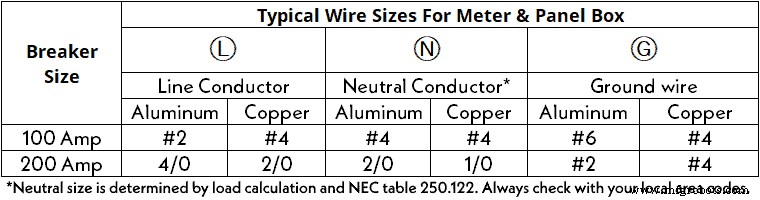

Aquí está la tabla en formato de imagen si necesita descargarla como referencia.

Requisito general para la instalación de medidores trifásicos

• La caja del medidor debe estar fijada de manera firme y segura a la pared o firmemente fijada a una superficie sólida en el nivel correcto.
• Utilice únicamente el material aprobado para la caja del medidor, como conductos y tuberías galvanizadas y abrazaderas de unión.
• Los cables y terminales que conectan los tornillos deben estar apretados, es decir, una terminación fuerte.
• Utilice el tamaño de cable adecuado para la clasificación exacta de amperios del equipo, así como la capacidad de amperios de la caja del panel y los centros de carga.
• Finalmente, revise y verifique la conexión del cableado de acuerdo con la guía del manual del usuario provista por el proveedor con el medidor.

Caja de medidores desde el nivel del suelo: 4 pies a 5′-6″.

Espacio desde el frente del gabinete de la caja del medidor: Espacio libre mínimo de 4 pies y 12 pulgadas en todos los lados.

Separación con medidores de gas y otros: Mínimo de 3 a 5 pies y 6 pulgadas en el lado de salida de la barra del medidor de gas.

Conexión de tubería subterránea: Mínimo 18 pulgadas por debajo de la línea del suelo.

Conducto rígido: Según NEC

Tamaño del cable de conexión a tierra a la varilla de conexión a tierra: #4 AWG (Cobre)

Tutoriales de cableado relacionados con NEC e IEC:

Tutoriales de cableado del centro de carga, panel y tableros de distribución

NEC – EE. UU.

• ¿Cómo cablear el panel principal de 120 V y 240 V? Instalación de la caja de interruptores
• ¿Cómo cablear 240 V, 208 V y 120 V, monofásico y trifásico, panel principal en triángulo de ramal alto?
• ¿Cómo cablear el panel principal monofásico y trifásico de 208 V y 120 V? Cableado del tablero de distribución
• ¿Cómo cablear 277 V y 480 V, monofásico y trifásico, panel de servicio principal comercial?
• ¿Cómo determinar la capacidad del tamaño correcto de un subpanel?
• ¿Cómo cablear un subpanel? Instalación del terminal principal para 120 V/240 V
• ¿Cómo determinar el número de disyuntores en un panel?
• ¿Cómo encontrar el número de luces en un solo disyuntor?
• ¿Cómo encontrar el número de salidas en un solo disyuntor?
• ¿Cómo dimensionar un centro de carga, paneles y tablero de distribución?

IEC:Reino Unido y UE

• ¿Cómo cablear una unidad de consumo monofásica de 230 V con RCD? IEC, Reino Unido y UE
• ¿Cómo cablear una unidad de consumo de doble carga dividida de 230 V? – RCD+MCB
• ¿Cómo cablear una unidad de consumo de carga dividida monofásica? – RCD+RCBO
• ¿Cómo cablear una combinación de 3 y 1-Φ, tablero de distribución de 400 V/230 V?
• ¿Cómo cablear un tablero de distribución de carga dividida monofásico y trifásico?
• ¿Cómo cablear un tablero de distribución trifásico de 400 V? IEC y Reino Unido
• ¿Cómo cablear una unidad de consumo de garaje?
• ¿Cómo cablear un tomacorriente doble de 3 clavijas? Cableado de enchufe de 2 grupos
• ¿Cómo conectar un enchufe de 3 pines del Reino Unido? Cableado de un enchufe BS1363
• ¿Cómo cablear una toma de corriente de 3 clavijas del Reino Unido? Cableado de un enchufe BS1363
• Cableado del Tablero de Distribución con RCD (Dispositivos de Corriente Residual) – Suministro Domiciliario Monofásico.
• Cableado del tablero de distribución (suministro monofásico desde el poste de servicios públicos y el medidor de energía hasta la unidad de consumo)

Cableado doméstico general (tanto NEC como IEC)

• Instalación de cableado eléctrico monofásico en el hogar según NEC e IEC
• Instalación de cableado eléctrico trifásico en el hogar
• Instalación de cableado eléctrico monofásico en un edificio de varias plantas
• Instalación de cableado eléctrico trifásico en un edificio de varios pisos
• ¿Cómo encontrar el tamaño adecuado de cable y alambre para la instalación de cableado eléctrico? Ejemplos en sistema métrico e imperial
• ¿Cómo encontrar el tamaño adecuado del disyuntor? Calculadora de interruptores y ejemplos
• Incluso más guías paso a paso y tutoriales de cableado eléctrico doméstico
