Nanobiosensor Magnetoelástico Inalámbrico Logra Detección Ultra-Sensible de Atrazina

Resumen

Este estudio introduce el primer nanobiosensor magnetoelástico (ME) inalámbrico que emplea materiales ME y nanopartículas de oro (AuNP) para detectar atrazina con sensibilidad sin precedentes mediante inmunoensayo competitivo. Al exponerse a un campo magnético variable en el tiempo, el sustrato ME vibra en su frecuencia de resonancia, que se desplaza proporcionalmente a la carga de masa en su superficie. El recubrimiento de la cinta ME con AuNP mejora biocompatibilidad, estabilidad y sensibilidad de señal, mientras la orientación del anticuerpo atrazina mediada por proteína A en la capa AuNP maximiza eficiencia de unión antígeno. Microscopía de fuerza atómica confirmó inmovilización exitosa de anticuerpo. La introducción de conjugado atrazina-albúmina (Atr-BSA) amplificó la unión competitiva, produciendo respuesta lineal logarítmica en rango 1 ng mL⁻¹-100 µg mL⁻¹, con sensibilidad de 3.43 Hz µg⁻¹ mL y límite de detección de 1 ng mL⁻¹ —muy por debajo del umbral EPA EE. UU. El sensor demostró alta especificidad, estabilidad e idoneidad para monitoreo ambiental rápido y selectivo.

Introducción

El auge de actividades industriales y agrícolas ha introducido numerosos contaminantes ambientales en ecosistemas, elevando preocupación global sobre sus impactos ecológicos y de salud. Herbicidas, en particular, persisten en agua y suelo por años, planteando riesgos significativos. Atrazina (2-cloro-4-etilamino-6-isopropilamino-1,3,5-triazina) es el herbicida más usado mundialmente para control de malezas de hoja ancha y gramíneas.

Aunque la atrazina suprime malezas eficazmente, es un disruptor endocrino potente y se ha vinculado a cáncer, defectos congénitos y daño orgánico en humanos y animales. La Agencia de Protección Ambiental (EPA) EE. UU. limita atrazina en agua potable a 3 µg L⁻¹ (Nivel Asesor de Salud de Por Vida). La detección precisa a baja concentración es por tanto esencial.

Métodos analíticos convencionales como LC-MS, HPLC y GC-MS ofrecen alta precisión pero sufren alto coste, instrumentación voluminosa y largos tiempos de procesamiento. La plataforma de sensor magnetoelástico (ME), basada en aleaciones ferromagnéticas amorfas (p.ej., Metglas 2826 MB), ofrece alternativa de bajo coste, alta sensibilidad y miniaturizada. El sensor ME vibra a frecuencia de resonancia determinada por dimensiones y propiedades mecánicas del material, y cualquier masa añadida causa un desplazamiento medible de frecuencia, permitiendo detección de masa para analitos físicos, químicos y biológicos. Hasta la fecha, ningún sensor ME se ha reportado para detección de atrazina.

Aquí presentamos un nanobiosensor ME inalámbrico que integra sustrato ME con AuNP y anticuerpo atrazina orientado por proteína A para lograr detección de atrazina nivel ppb. El sistema emplea inmunoensayo competitivo directo, donde Atr-BSA compite con atrazina libre por unión a anticuerpo, amplificando la carga de masa y el desplazamiento de frecuencia resultante. El sensor optimizado ofrece respuesta lineal en amplio rango de concentración y cumple requisitos regulatorios.

Materiales y Métodos

Materiales

Anticuerpo atrazina, Atr-BSA, atrazina y proteína A se obtuvieron de EastCoast Bio (Maine, EE. UU.). Simazina, prometrina y DDT se obtuvieron de Chengdu Huaxia Chemical Reagent Co., Ltd. Cisteamina, EDC, NHS, BSA y PBS (pH 7.4) se compraron de Sigma-Aldrich.

Fabricación del Nanobiosensor ME

Preparación de la Plataforma Nanosensor ME

Cintas ME (Metglas 2826 MB) se cortaron a 5 mm × 1 mm × 0.028 mm y se limpiaron ultrasónicamente en acetona y etanol, luego se secaron con nitrógeno (Fig. 1a). Una capa semilla de cromo de 100 nm se pulverizó para promover adherencia, seguida de recubrimiento AuNP en ambos lados. Microscopía electrónica de barrido confirmó distribución esférica AuNP. Las cintas se recocieron a 200 °C por 2 h para aliviar tensión y mejorar adherencia AuNP, produciendo plataforma lista (Fig. 1b).

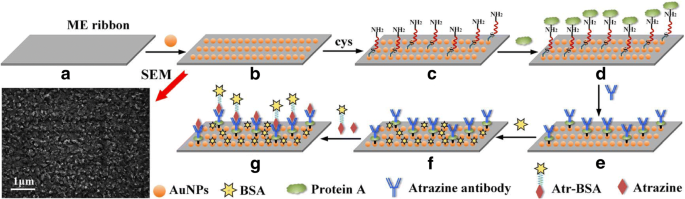

Flujo de funcionalización: (a) cinta ME desnuda; (b) recubrimiento AuNP; (c) capa SAM; (d) inmovilización proteína A; (e) modificación anticuerpo; (f) bloqueo BSA; (g) unión competitiva; imagen SEM de superficie recubierta AuNP

Inmovilización de Anticuerpo Atrazina

Las cintas recubiertas AuNP se enjuagaron con acetona, isopropanol, agua desionizada y etanol, luego se secaron. Se sumergieron en cisteamina 10 mM por 12 h para formar monocapa auto-ensamblada (SAM) (Fig. 1c). Proteína A (1 mg mL⁻¹) se activó con EDC/NHS (4 mg mL⁻¹ cada) por 30 min, luego se incubó en SAM por 30 min a 37 °C y se enjuagó con PBS (Fig. 1d). Anticuerpo atrazina se añadió por 50 min, se lavó, y luego se bloqueó con 0.5% BSA por 30 min para reducir adsorción no específica (Fig. 1e-f). Los nanobiosensores ME completados estuvieron listos para análisis (Fig. 1g).

Medida de Señal

La frecuencia de resonancia se midió usando bobina de captación rodeando un vial, impulsada por analizador de red vectorial (AV3620A). Un campo magnético estático de imán de barra mejoró la resonancia. Sensores se colocaron inalámbricamente en muestras de prueba de 30 µL en PBS (pH 7.4) a 25 ± 2 °C. El parámetro S₁₁ se registró cada 5 min para rastrear desplazamiento de frecuencia.

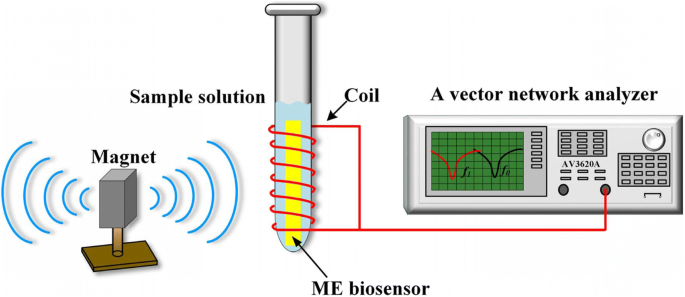

Esquema del sistema de medición de nanobiosensor ME inalámbrico

Resultados y Discusión

Caracterización de Morfología Superficial del Nanobiosensor

Imágenes AFM confirmaron inmovilización exitosa de anticuerpo. La superficie recubierta AuNP exhibió variación de altura 13.4 nm, que aumentó a 28.4 nm tras unión de anticuerpo —consistente con diámetro ~15 nm de moléculas IgG (Fig. 3a-b).

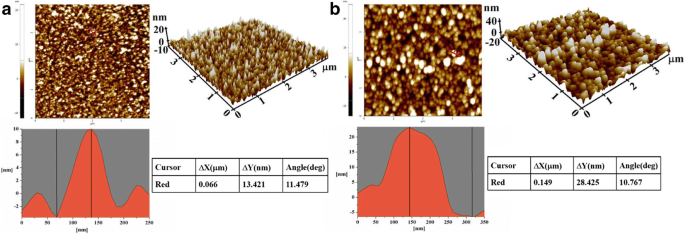

Imágenes AFM: (a) superficie recubierta AuNP; (b) superficie modificada con anticuerpo

Optimización para Concentración de Anticuerpo Atrazina

La respuesta del sensor alcanzó pico a 50 µg mL⁻¹ carga de anticuerpo. Concentraciones mayores (75 µg mL⁻¹) causaron impedimento estérico, reduciendo sensibilidad (Fig. 4). Así, 50 µg mL⁻¹ se seleccionó como óptimo.

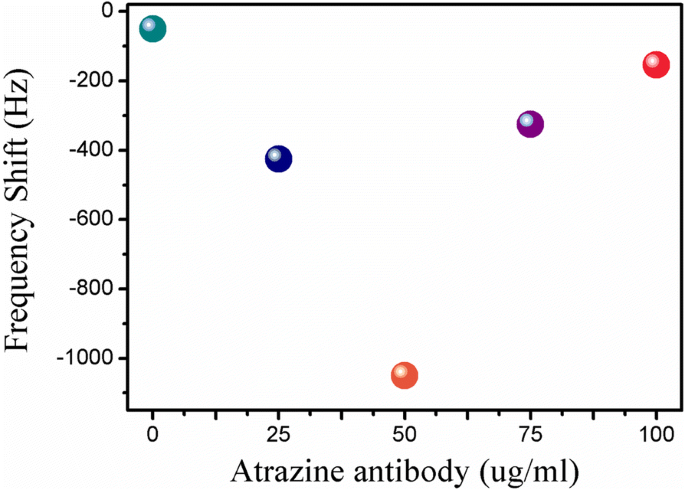

Respuesta de frecuencia versus concentración de anticuerpo (0-100 µg mL⁻¹)

Optimización para Concentración de Atr-BSA

La unión competitiva se maximizó a 40 µg mL⁻¹ Atr-BSA (Fig. 5). Esta concentración proporcionó el mayor desplazamiento de frecuencia y se usó en ensayos subsecuentes.

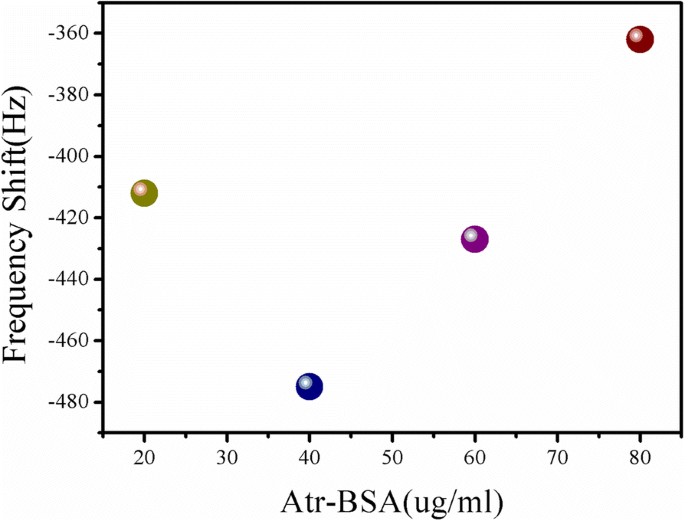

Respuesta de frecuencia a Atr-BSA (20-80 µg mL⁻¹)

Detección de Atrazina

Monitoreo en tiempo real mostró desplazamiento claro, inversamente proporcional de frecuencia de resonancia con concentraciones crecientes de atrazina (0-100 µg mL⁻¹). La señal se estabilizó tras ~50 min (Fig. 6). Adsorción no específica fue despreciable, como demostró control en blanco (<48 Hz desplazamiento).

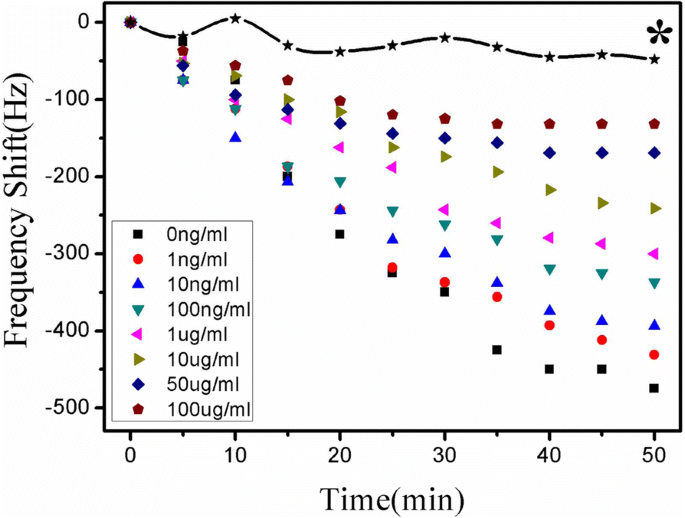

Respuestas de frecuencia en concentraciones atrazina (0-100 µg mL⁻¹). * Control en blanco

La curva de calibración (Fig. 7) es lineal con el logaritmo de concentración (Δf = 54.717 log C_Atrazina - 442.45, R² = 0.971). Sensibilidad es 3.43 Hz µg⁻¹ mL, y LOD es 1 ng mL⁻¹, muy por debajo del límite EPA. El formato de inmunoensayo competitivo directo, combinado con amplificación Atr-BSA, produce detección rápida, desechable e inalámbrica.

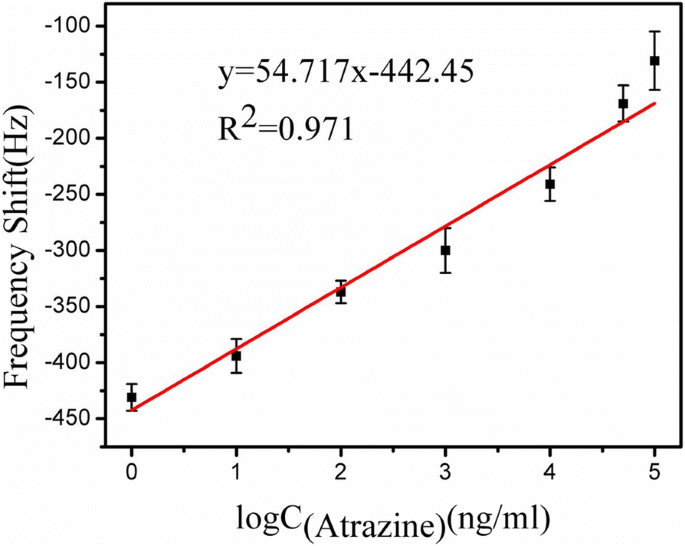

Curva de calibración: desplazamiento frecuencia 50 min vs. concentración atrazina

Especificidad del Nanobiosensor ME

Pruebas con 100 µg mL⁻¹ de prometrina, simazina y DDT revelaron reactividad cruzada mínima; el sensor discriminó atrazina de triazinas estructuralmente similares e insecticidas organoclorados (Fig. 8). Esto confirma alta especificidad.

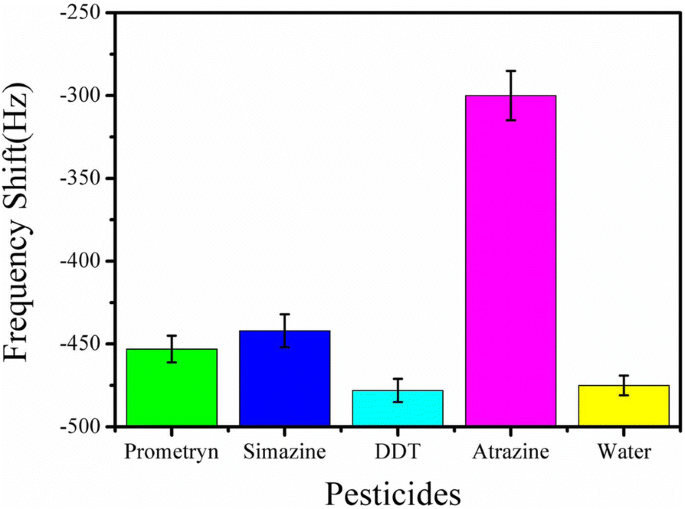

Respuesta a interferentes a 100 µg mL⁻¹

Estabilidad del Nanobiosensor ME

Seis sensores idénticos almacenados a 4 °C se probaron con 10 ng mL⁻¹ atrazina cada dos días por 6 días. La desviación estándar relativa fue 1.8%, indicando excelente estabilidad a largo plazo (Fig. 9).

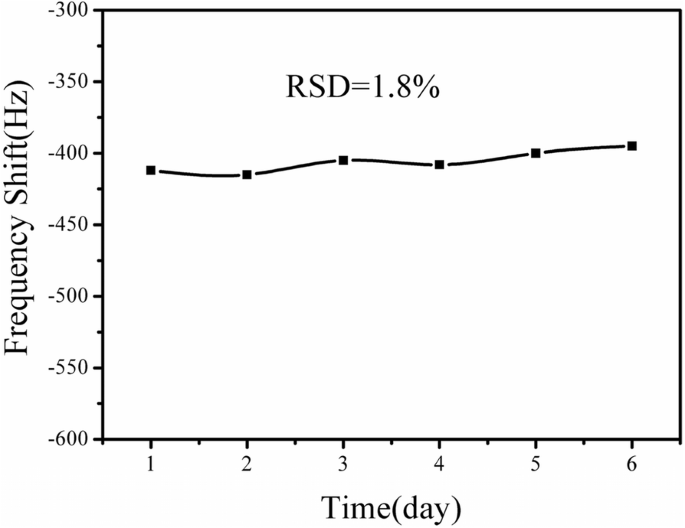

Estabilidad sobre 6 días a 10 ng mL⁻¹ atrazina

Conclusiones

Hemos diseñado un nanobiosensor ME inalámbrico que entrega detección de atrazina en tiempo real, altamente sensible, mediante disposición de anticuerpo orientado por proteína A y amplificación de señal mediada por Atr-BSA. Con 50 µg mL⁻¹ anticuerpo y 40 µg mL⁻¹ Atr-BSA, el sensor alcanza rango lineal 1 ng mL⁻¹-100 µg mL⁻¹, sensibilidad 3.43 Hz µg⁻¹ mL y LOD 1 ng mL⁻¹ —muy por debajo de límites regulatorios. Validación AFM confirma inmovilización orientada de anticuerpo, y la plataforma muestra robusta especificidad y estabilidad. El bajo coste, desechabilidad y naturaleza inalámbrica del sensor lo convierten en herramienta convincente para monitorear atrazina y otros contaminantes ambientales en agua.
