ORNL presenta base de máquina impresa en 3D con compuestos avanzados

Molde de compuestos para base de herramienta de máquina de hormigón

El centro de investigación y desarrollo en ciencia y tecnología Oak Ridge National Laboratory (ORNL) (Oak Ridge, Tennessee, EE. UU.) es bien conocido en la industria de compuestos por su investigación en diversos mercados finales, y CW ha informado sobre varios proyectos (como, más recientemente, estos moldes para fachadas de edificios) completados usando la impresora 3D de gran formato BAAM (Big Area Additive Manufacturing) de Cincinnati Inc. (Harrison, Ohio, EE. UU.) de ORNL.

Según un artículo reciente escrito y reportado por Brent Donaldson, editor senior de CompositesWorld en su publicación hermana Additive Manufacturing, una de las últimas innovaciones de ORNL involucró el desarrollo de un molde de compuesto de fibra de carbono impreso en 3D para una base de herramienta de máquina de hormigón, construido en la Instalación de Demostración de Fabricación de ORNL en Tennessee.

Programa ACE para revitalizar fabricación de herramientas de máquina en EE. UU.

Donaldson reporta que el proyecto de ORNL fue parte de ACE (America's Cutting Edge), un programa establecido por el Departamento de Energía (DOE) y el Departamento de Defensa (DOD) de EE. UU., en parte, para traer más fabricación de herramientas de máquina a Estados Unidos tras años de declive debido a la deslocalización.

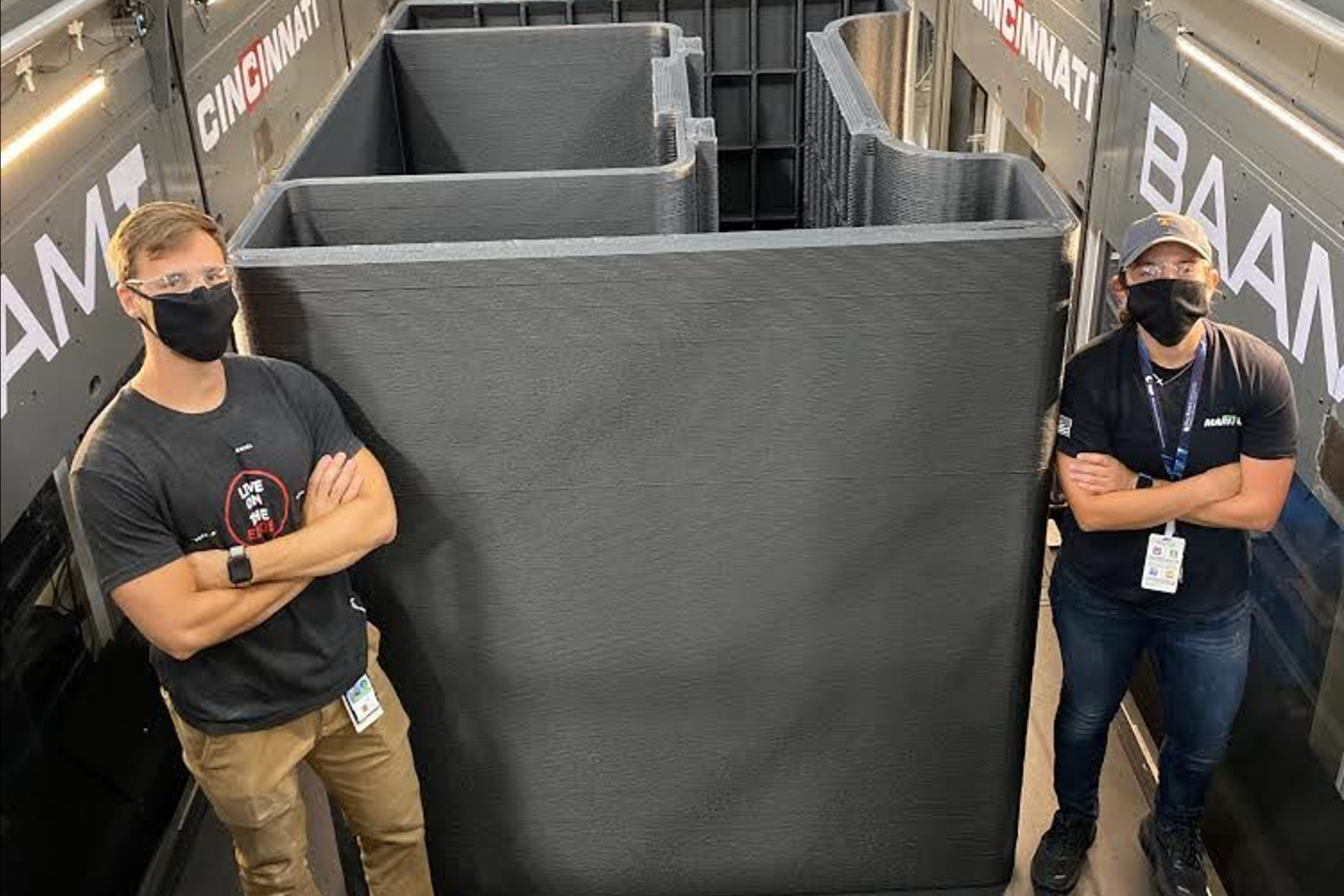

El molde, impreso en la máquina BAAM de Cincinnati Inc. de ORNL, mide 396 x 198 x 244 cm (156 x 78 x 96 pulgadas), hecho de 20% fibra de carbono/ABS. Tras la impresión, se bajó armadura personalizada al molde antes de llenarlo con 6.800 kg (15.000 libras) de hormigón para fabricar la pieza final.

En el caso de este proyecto, Donaldson reporta, ORNL decidió dejar la estructura impresa en 3D de compuesto en su lugar después del curado, de modo que sirviera más como una carcasa para la pieza de hormigón que como un molde, pero que podría haberse retirado como un molde tradicional.

Para la historia completa detrás de este proyecto, lea "Inside Oak Ridge's 3D-Printed Machine Tool Moonshot": additivemanufacturing.media/articles/inside-oak-ridges-3d-printed-machine-tool-moonshot.
