Placa de rejilla de taladrado con ciclo de taladrado G81:programa CNC de muestra

Los talleres de máquinas CNC se ocupan de una variedad de componentes, por supuesto, los maquinistas de cnc los programan y mecanizan.
Pero los maquinistas de cnc también deben comprender y practicar formas nuevas y económicas de mecanizar un componente.

El siguiente ejemplo de programación cnc se puede programar de varias maneras, el método de programación cnc utilizado en este ejemplo de programa cnc utiliza el ciclo de perforación G81 con el modo de programación incremental G91, lo que facilita la programación.

El control CNC de Fanuc usa K con el ciclo de perforación G81 para repetir el ciclo de perforación.
Los controles CNC de Haas usan L para repetir el ciclo de perforación G81.

El siguiente programa cnc está escrito para la máquina cnc haas, pero se puede convertir fácilmente para los controles cnc Fanuc.

Puede leer otro ejemplo de programación cnc que muestra la misma técnica para los controles cnc de Fanuc

• Ciclo de perforación G81:repetición de perforación en código de ejemplo de modo incremental G91
• Repita la perforación con el ciclo de perforación G81 y el programa de ejemplo G91

Programa CNC de placa de rejilla de perforación

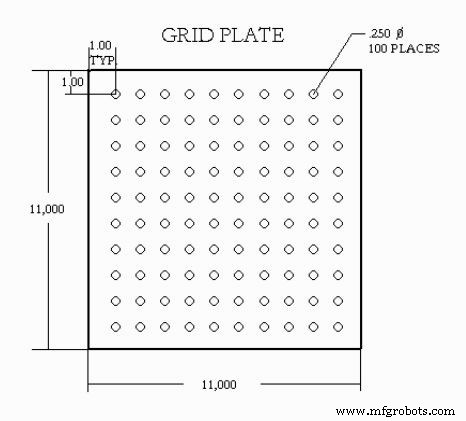

Placa de rejilla de perforación con ciclo de perforación G81

03400 (Drilling grid plate)
T1 M06
G00 G90 G54 X1.0 Y-1.0 S2500 M03
G43 H01 Z.1 M08
G81 Z-1.5 F15. R.1
G91 X1.0 L9
G90 Y-2.0 (Or stay in G91 and repeat Y-1.0)
G91 X-1.0 L9
G90 Y-3.0
G91 X1.0 L9
G90 Y-4.0
G91 X-1.0 L9
G90 Y-5.0
G91 X1.0 L9
G90 Y-6.0
G91 X-1.0 L9
G90 Y-7.0
G91 X1.0 L9
G90 Y-8.0
G91 X-1.0 L9
G90 Y-9.0
G91 X1.0 L9
G90 Y-10.0
G91 X-1.0 L9
G00 G90 G80 Z1.0 M09
G28 G91 Y0 Z0
M30

En el programa CNC anterior, el modo de programación absoluta G90 se usa al iniciar una nueva fila para taladrar. Aunque se puede usar la programación incremental G91, el uso de G90 hace que este programa sea fácil de leer, comprender y depurar (si algo sale mal).
